机柜电源适配器线缆布放
按照本节中的说明了解如何为机柜电源适配器布放线缆。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
请确保使用线缆导向装置和线缆夹正确布放所有线缆。
1U2N 电源适配器线缆布放
| 电源适配器 1 | 电源适配器 2 |
|---|---|

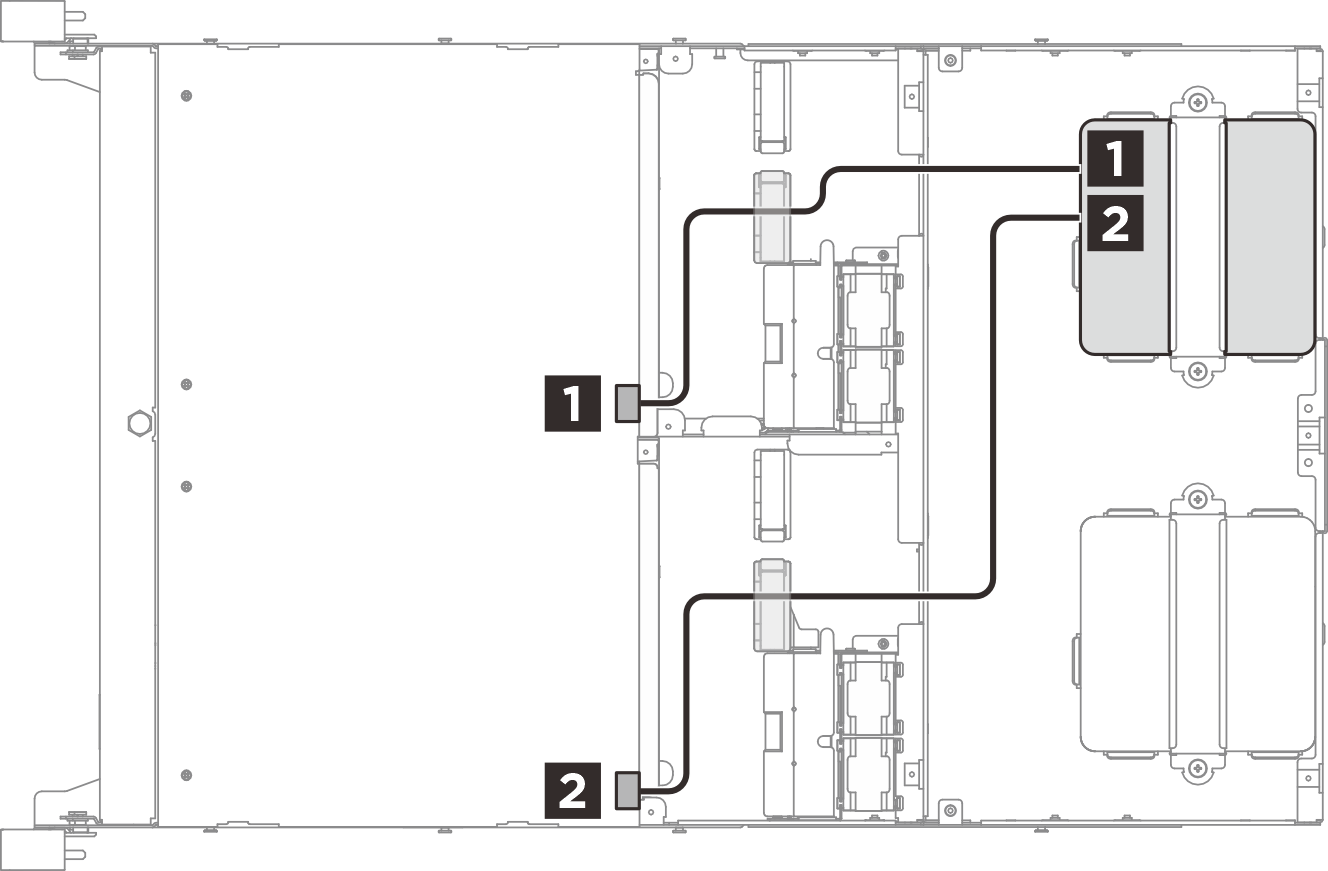

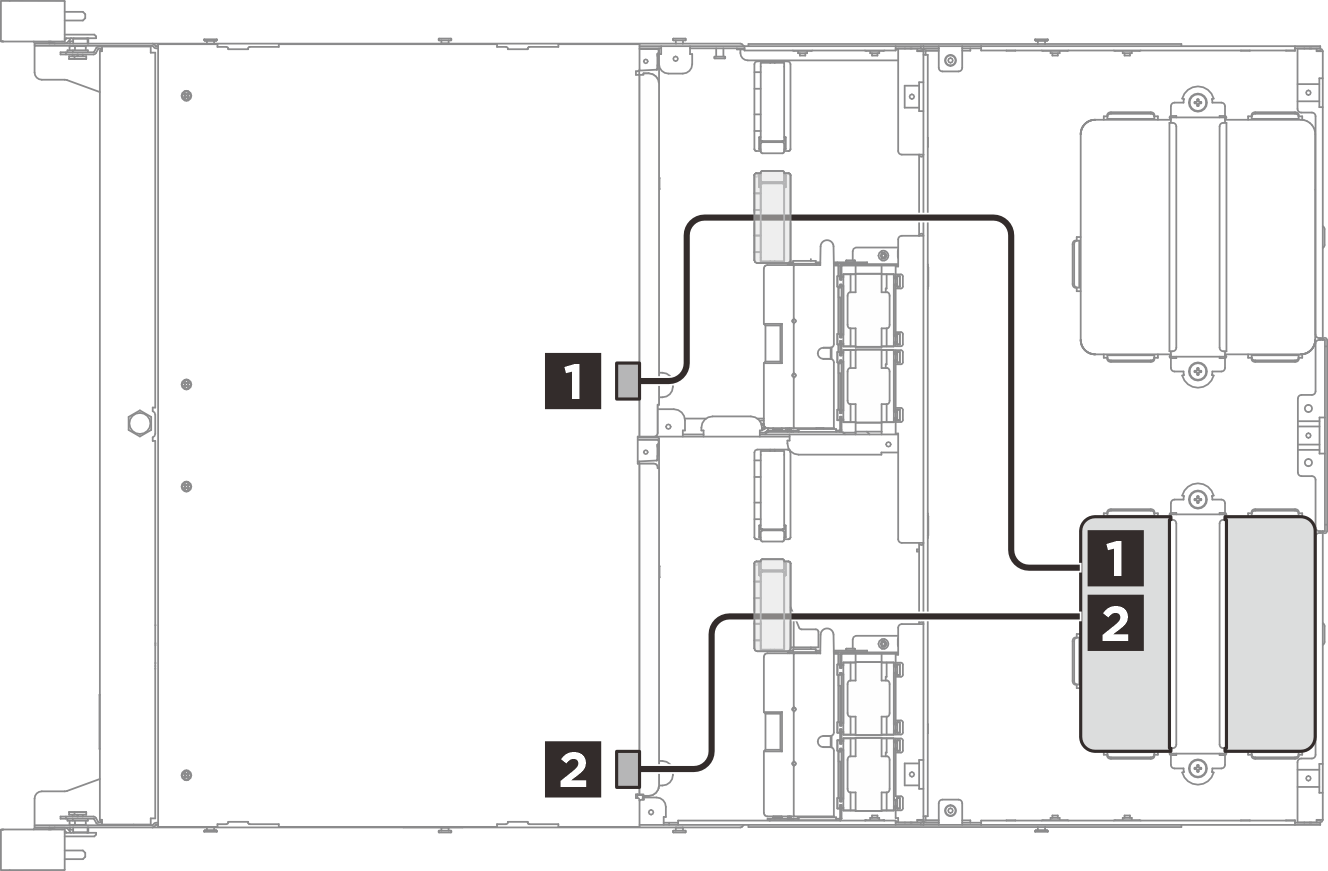

图 1. 1U2N 电源适配器线缆布放  | 图 2. 1U2N 电源适配器线缆布放  |
| 线缆 | 从：节点 | 到：电源适配器 1 |
|---|---|---|
| 1 | 电源接口 1 –插槽 1 | 电源接口（电源适配器 1） |
| 2 | 电源接口 1 –插槽 2 |
| 线缆 | 从：节点 | 到：电源适配器 2 |
|---|---|---|
| 1 | 电源接口 2 –插槽 1 | 电源接口（电源适配器 2） |
| 2 | 电源接口 2 –插槽 2 |
1U3N 电源适配器线缆布放
| 电源适配器 1 | 电源适配器 2 |
|---|---|

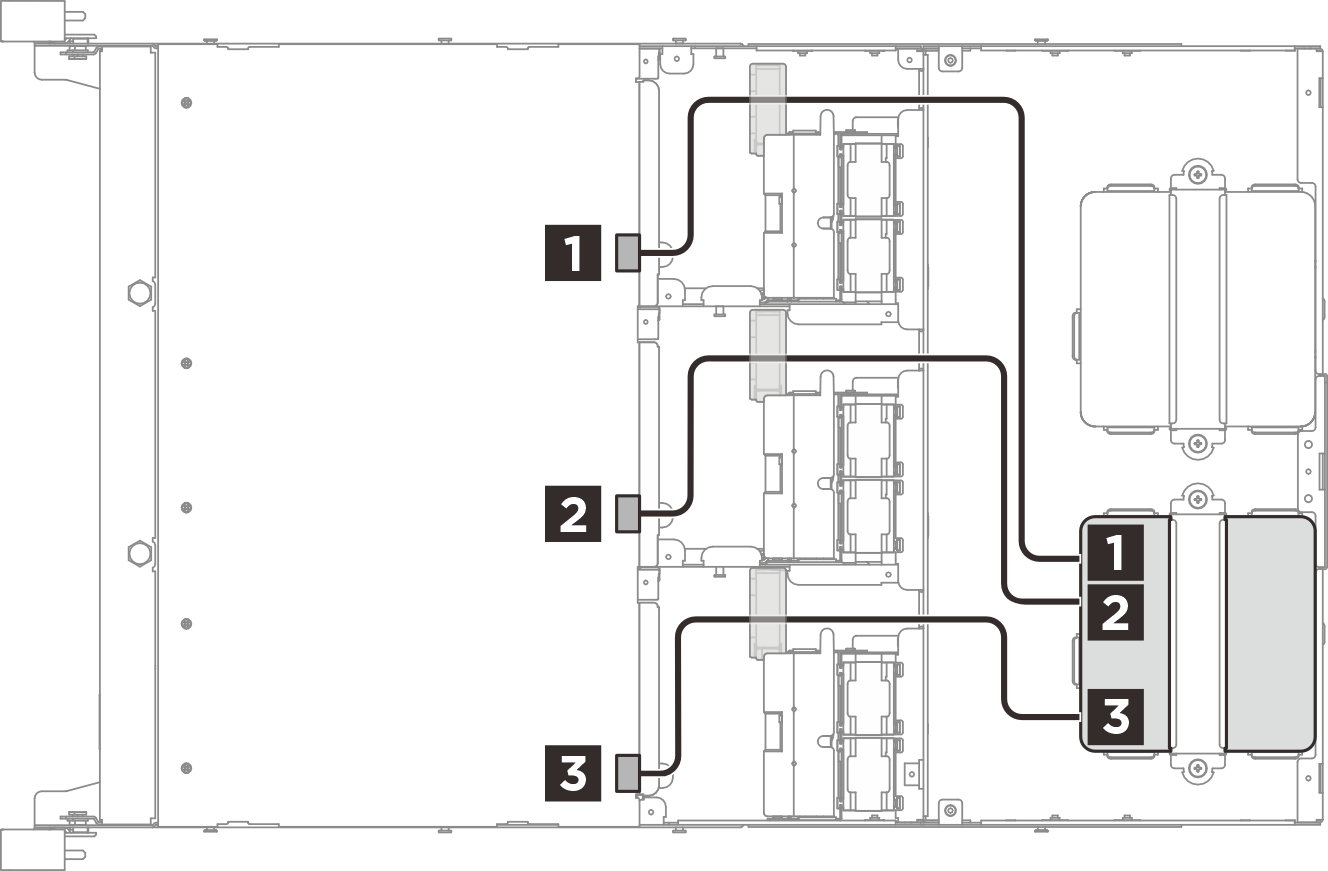

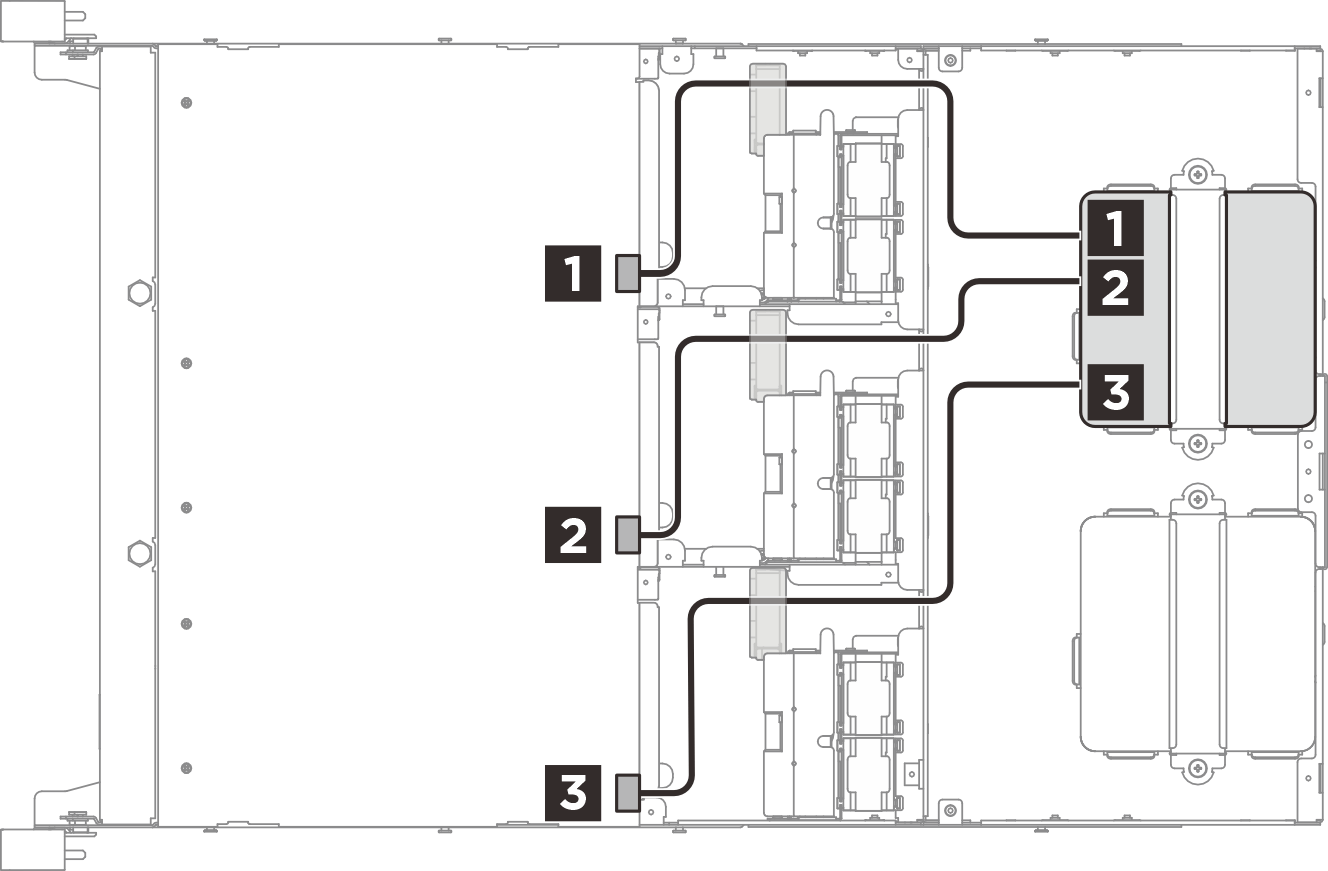

图 3. 1U3N 电源适配器线缆布放  | 图 4. 1U2N 电源适配器线缆布放  |
| 线缆 | 从：节点 | 到：电源适配器 1 |
|---|---|---|
| 1 | 电源接口 1 –插槽 1 | 电源接口（电源适配器 1） |
| 2 | 电源接口 1 –插槽 2 | |
| 3 | 电源接口 1 –插槽 3 |
| 线缆 | 从：节点 | 到：电源适配器 2 |
|---|---|---|
| 1 | 电源接口 2 –插槽 1 | 电源接口（电源适配器 2） |
| 2 | 电源接口 2 –插槽 2 | |
| 3 | 电源接口 2 –插槽 3 |
