内部线缆布放

本节介绍特定组件的内部线缆布放。

当 ThinkEdge SE100 采用机架安装配置时，1U2N 机柜最多可容纳两个带 PCIe 扩展套件的 ThinkEdge SE100 节点，而 1U3N 最多可容纳三个 ThinkEdge SE100 节点。请务必按照以下步骤将线缆连接到 ThinkEdge SE100 节点和扩展套件的背面 I/O 接口，并确保相关线缆穿过线缆夹和导轨。

过程
  1. 卸下机柜上安装的下列组件，并将其存放在防静电的安全位置：

  2. 从机柜上卸下横杆。请参阅卸下电源适配器（机架安装）中的步骤 2。

  3. 松开固定后端支架的两颗螺钉；然后，从机柜上卸下后端支架。

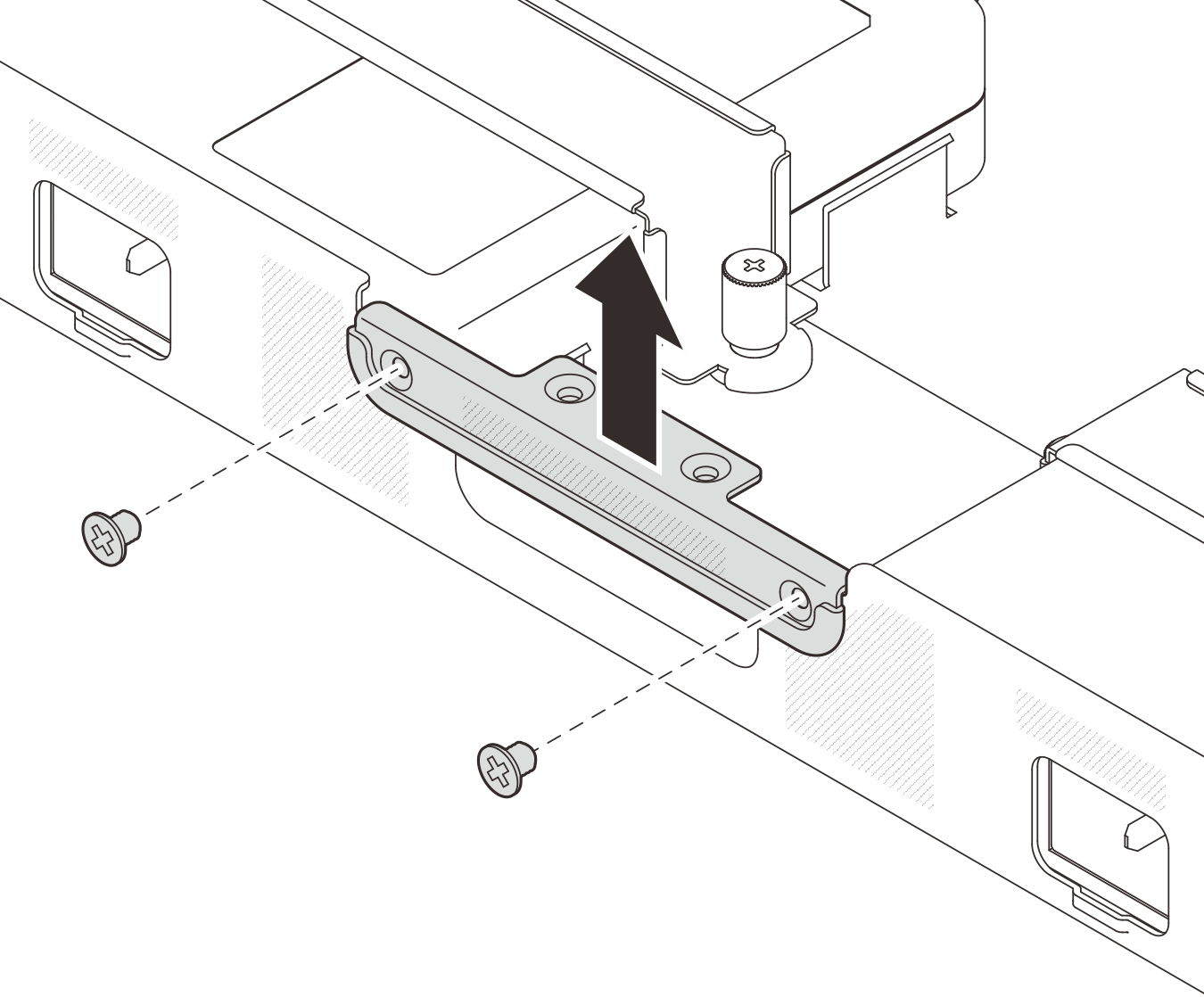

    图 1. 卸下机柜后端支架

  4. 确保相关线缆穿过线缆夹和导轨，如下图所示：

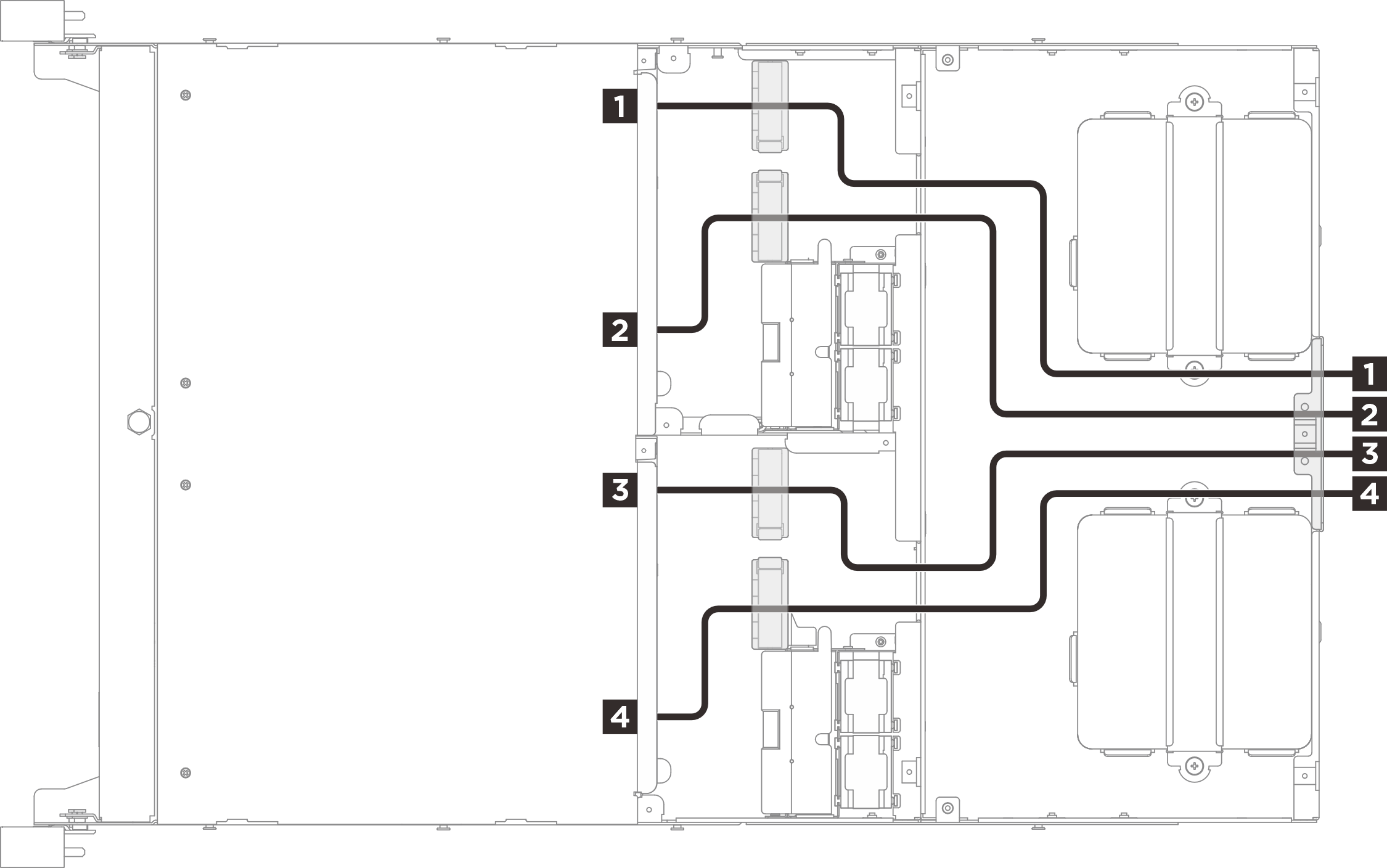

    图 2. 1U2N 机柜上的线缆夹和导轨

    线缆从机柜插槽
    1PCIe 扩展套件背面 I/O 接口插槽 1
    2节点背面 I/O 接口
    3PCIe 扩展套件背面 I/O 接口插槽 2
    4节点背面 I/O 接口

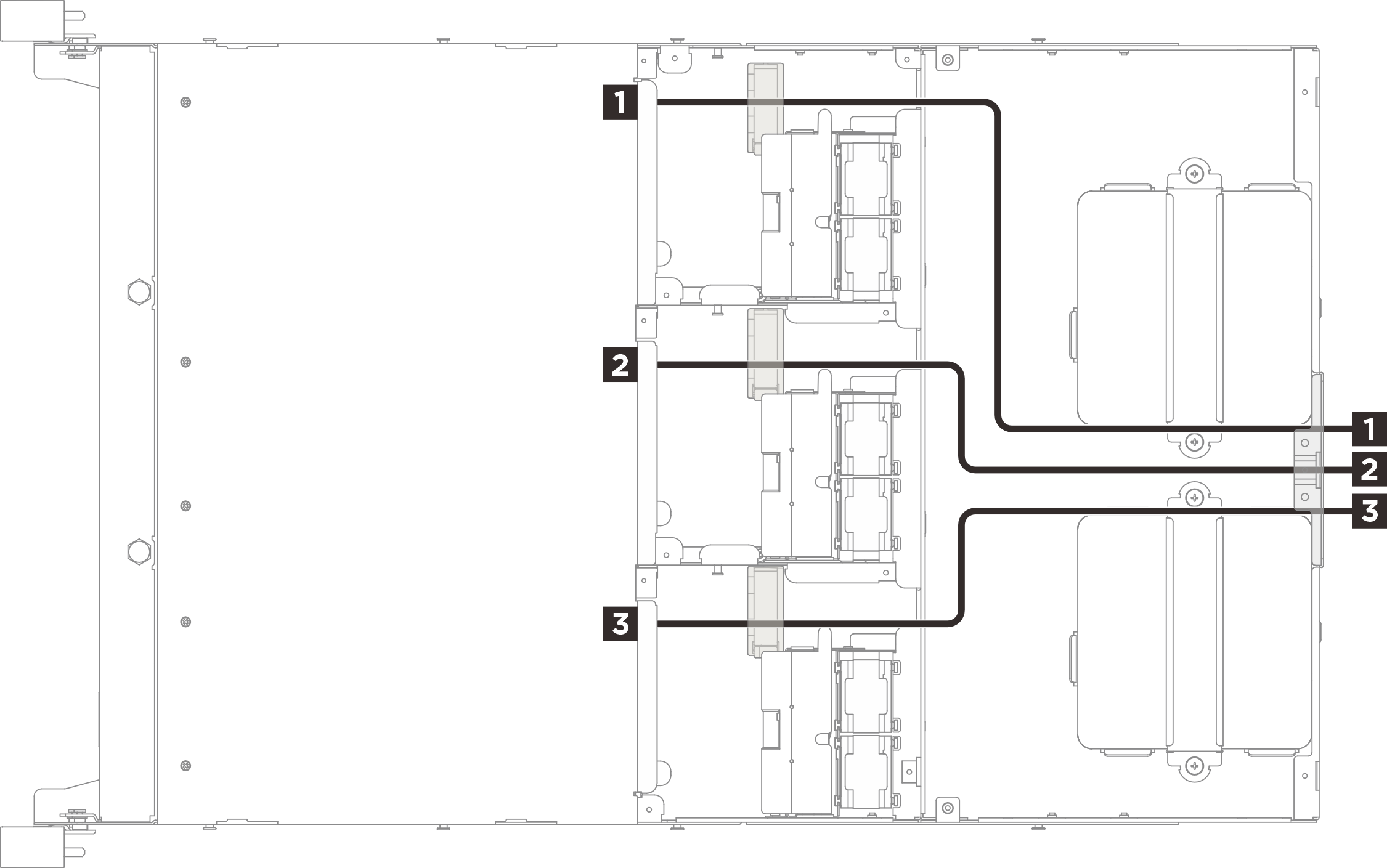

    图 3. 1U3N 机柜上的线缆夹和导线槽

    线缆从机柜插槽
    1节点背面 I/O 接口插槽 1
    2插槽 2
    3插槽 3
注意
从主板上拔下所有线缆时，请松开线缆接口上的滑锁、解锁卡扣或锁。如果在拔下线缆前未能将其松开，可能会损坏主板上容易受损的线缆插槽。请严格遵守以下说明，以免损坏主板上的线缆插槽。如果线缆插槽有任何损坏，都可能需要更换主板。

  • 根据相应线缆插槽的方向垂直或水平连接线缆接头，避免倾斜。

  • 要从主板上拔下线缆，请执行以下操作：

    1. 按住线缆接头上的所有滑锁、解锁卡扣或锁以松开线缆接头。

    2. 根据相应线缆插槽的方向垂直或水平拔下线缆接头，避免倾斜。
      注
      线缆接头可能与图中所示接头有所不同，但拆卸过程相同。
