Instradamento dei cavi interni

In questa sezione vengono fornite informazioni sull'instradamento dei cavi interni di componenti specifici.

Quando ThinkEdge SE100 presenta la configurazione del montaggio sul rack, l'enclosure 1U2N può contenere fino a due nodi ThinkEdge SE100 con il kit di espansione PCIe, mentre l'enclosure 1U3N può contenere fino a tre nodi ThinkEdge SE100. Assicurarsi di attenersi alla procedura riportata di seguito per collegare i cavi ai connettori I/O posteriori del nodo ThinkEdge SE100 e dei kit di espansione e assicurarsi che i relativi cavi passino attraverso i fermacavi e le guide.

Procedura
  1. Rimuovere i seguenti componenti installati sull'enclosure e conservarli in un luogo sicuro e antistatico.
  2. Rimuovere la barra trasversale dall'enclosure. Vedere il passaggio 2 in Rimozione dell'adattatore di alimentazione (montaggio sul rack).

  3. Allentare le due viti che fissano la staffa posteriore, quindi rimuovere la staffa posteriore dall'enclosure.

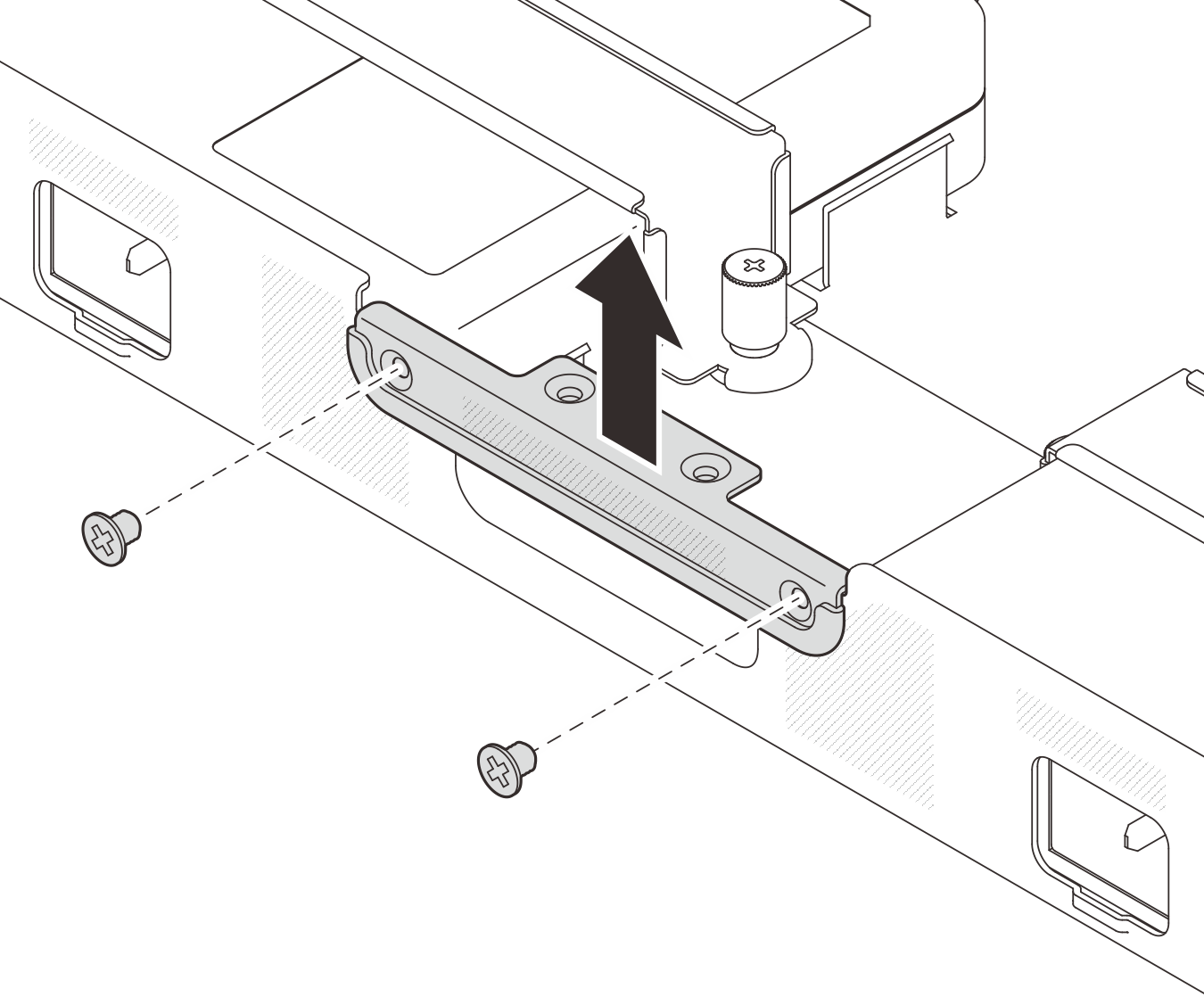

    Figura 1. Rimozione della staffa posteriore dell'enclosure

  4. Assicurarsi che i cavi pertinenti passino attraverso i fermacavi e le guide come illustrato di seguito:

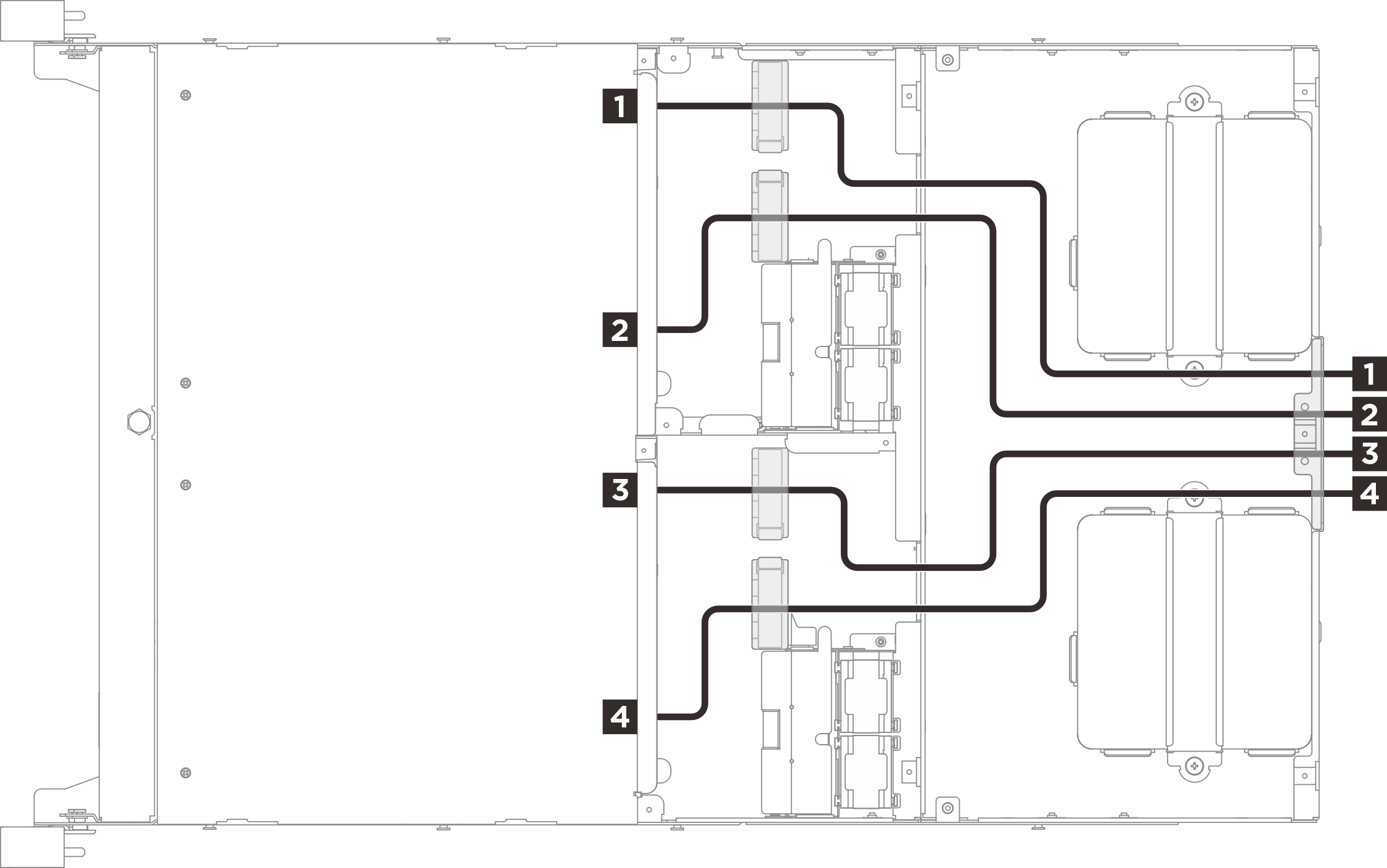

    Figura 2. Fermacavi e guide sull'enclosure 1U2N

    CavoDaVano dell'enclosure
    1Connettori I/O posteriori del kit di espansione PCIeVano 1
    2Connettori I/O posteriori del nodo
    3Connettori I/O posteriori del kit di espansione PCIeVano 2
    4Connettori I/O posteriori del nodo
    Figura 3. Fermacavi e guide sull'enclosure 1U3N

    CavoDaVano dell'enclosure
    1Connettori I/O posteriori del nodoVano 1
    2Vano 2
    3Vano 3
Attenzione
Quando si scollegano tutti i cavi dalla scheda di sistema, disinserire tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi. Se non si disinseriscono tali fermi prima di rimuovere i cavi, è possibile danneggiare i fragili socket dei cavi sulla scheda di sistema. Attenersi scrupolosamente alle istruzioni riportate di seguito per evitare di danneggiare i socket dei cavi sulla scheda di sistema. Un qualsiasi danno ai socket dei cavi potrebbe richiedere la sostituzione della scheda di sistema.

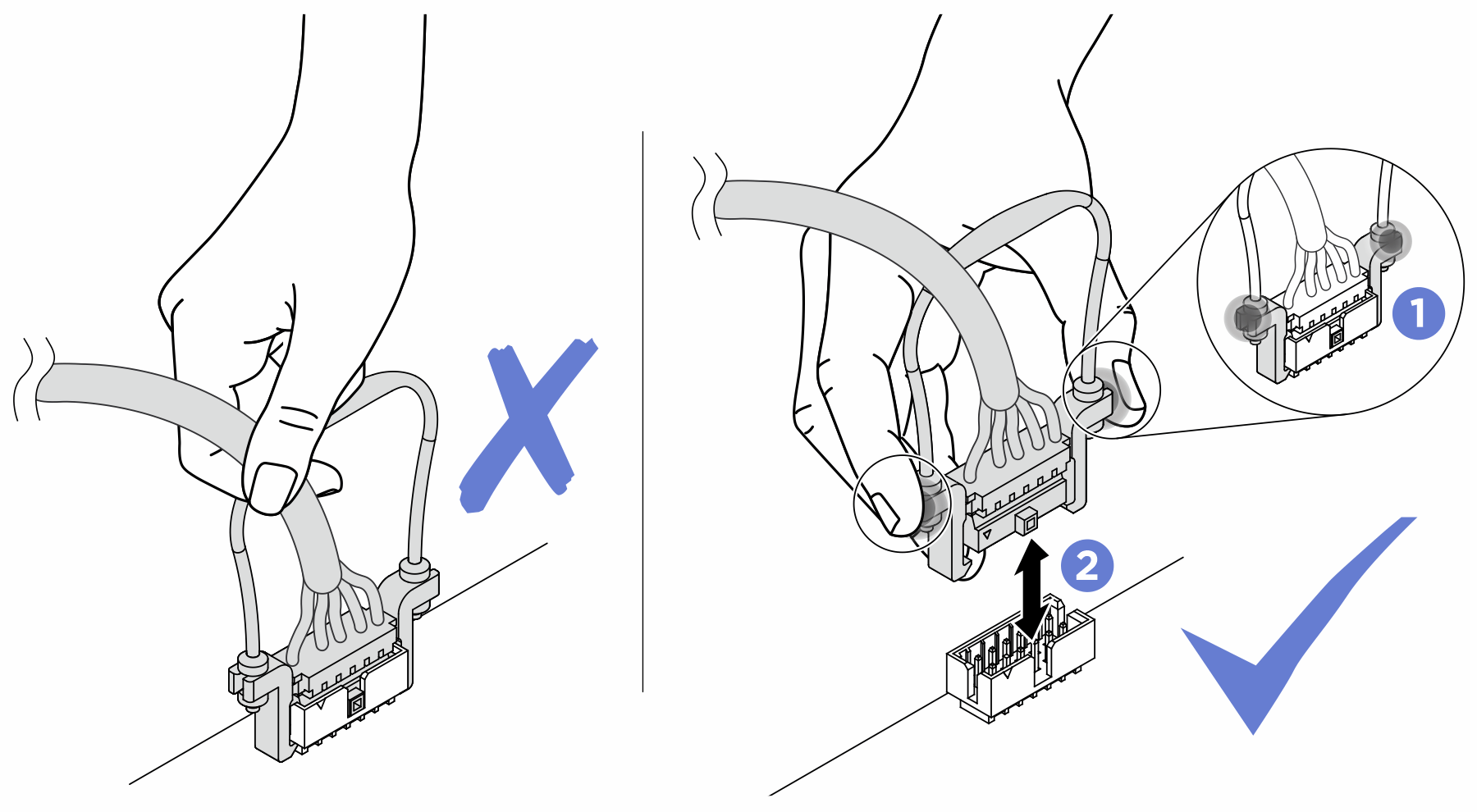

  • Collegare i connettori dei cavi verticalmente oppure orizzontalmente allineandoli con gli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.

  • Per scollegare i cavi dalla scheda di sistema, procedere nel modo seguente:
    1. Tenere premuti tutti i fermi, le linguette di rilascio o i blocchi sui connettori dei cavi per rilasciare i connettori dei cavi.

    2. Rimuovere i connettori dei cavi verticalmente o orizzontalmente allineandoli agli orientamenti dei socket dei cavi corrispondenti, evitando qualsiasi inclinazione.
      Nota
      I connettori dei cavi potrebbero avere un aspetto diverso da quelli presenti nell'illustrazione, ma la procedura di rimozione è identica.
