Roteamento de cabos internos

Esta seção fornece informações sobre o roteamento de cabos internos de componentes específicos.

Quando o ThinkEdge SE100 está na configuração de montagem em rack, o gabinete 1U2N pode conter até dois nós ThinkEdge SE100 com kit de expansão PCIe, enquanto o 1U3N pode conter até três nós ThinkEdge SE100. Siga as etapas abaixo para conectar os cabos aos conectores de E/S traseiros do nó ThinkEdge SE100 e dos kits de expansão e certifique-se de que os cabos relevantes passem pelas presilhas e guias de cabos.

Procedimento
  1. Remova os seguintes componentes que estão instalados no gabinete e coloque-os em um local seguro e antiestático.

  2. Remova a barra transversal do gabinete. Consulte a etapa 2 em Remover um adaptador de energia (montagem em rack).

  3. Solte os dois parafusos que prendem o suporte traseiro; em seguida, remova o suporte traseiro do gabinete.

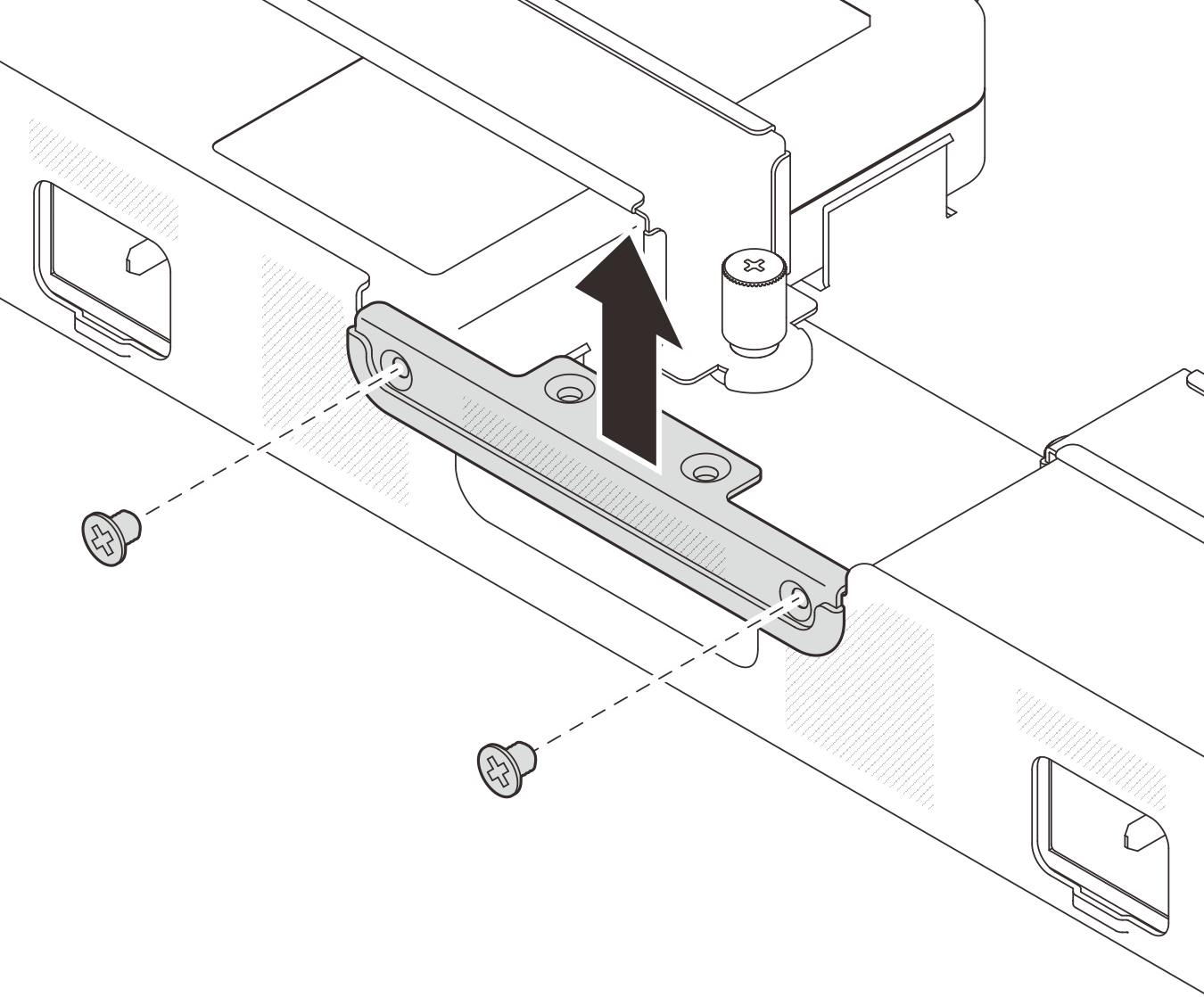

    Figura 1. Removendo o suporte traseiro do gabinete

  4. Certifique-se de que os cabos relevantes passem pelas presilhas e guias de cabos, conforme ilustrado abaixo:

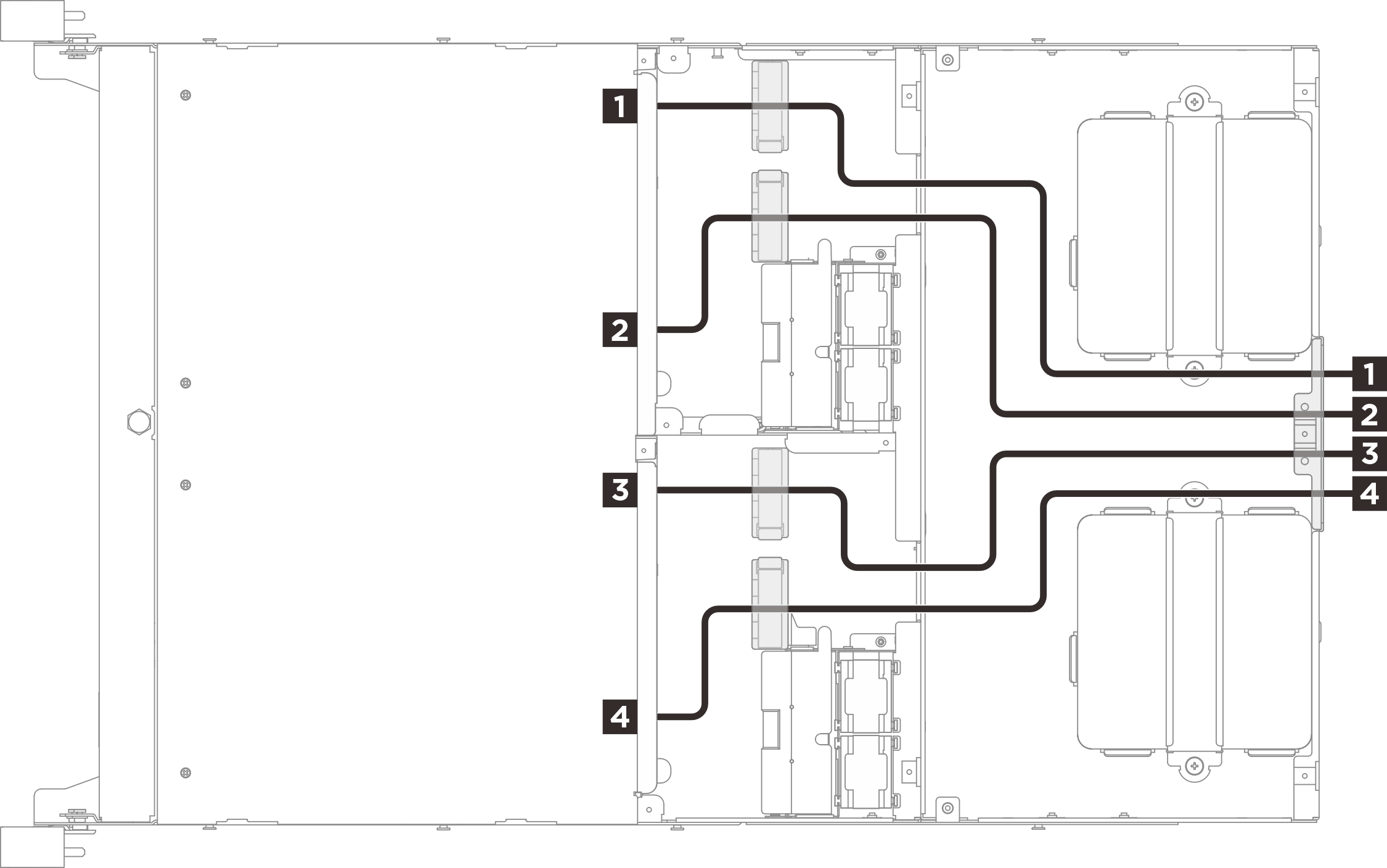

    Figura 2. Presilhas de cabos e guias no gabinete 1U2N

    CaboDeCompartimento do gabinete
    1Conectores de E/S traseiros do kit de expansão PCIeCompartimento 1
    2Conectores de E/S traseiros do nó
    3Conectores de E/S traseiros do kit de expansão PCIeCompartimento 2
    4Conectores de E/S traseiros do nó

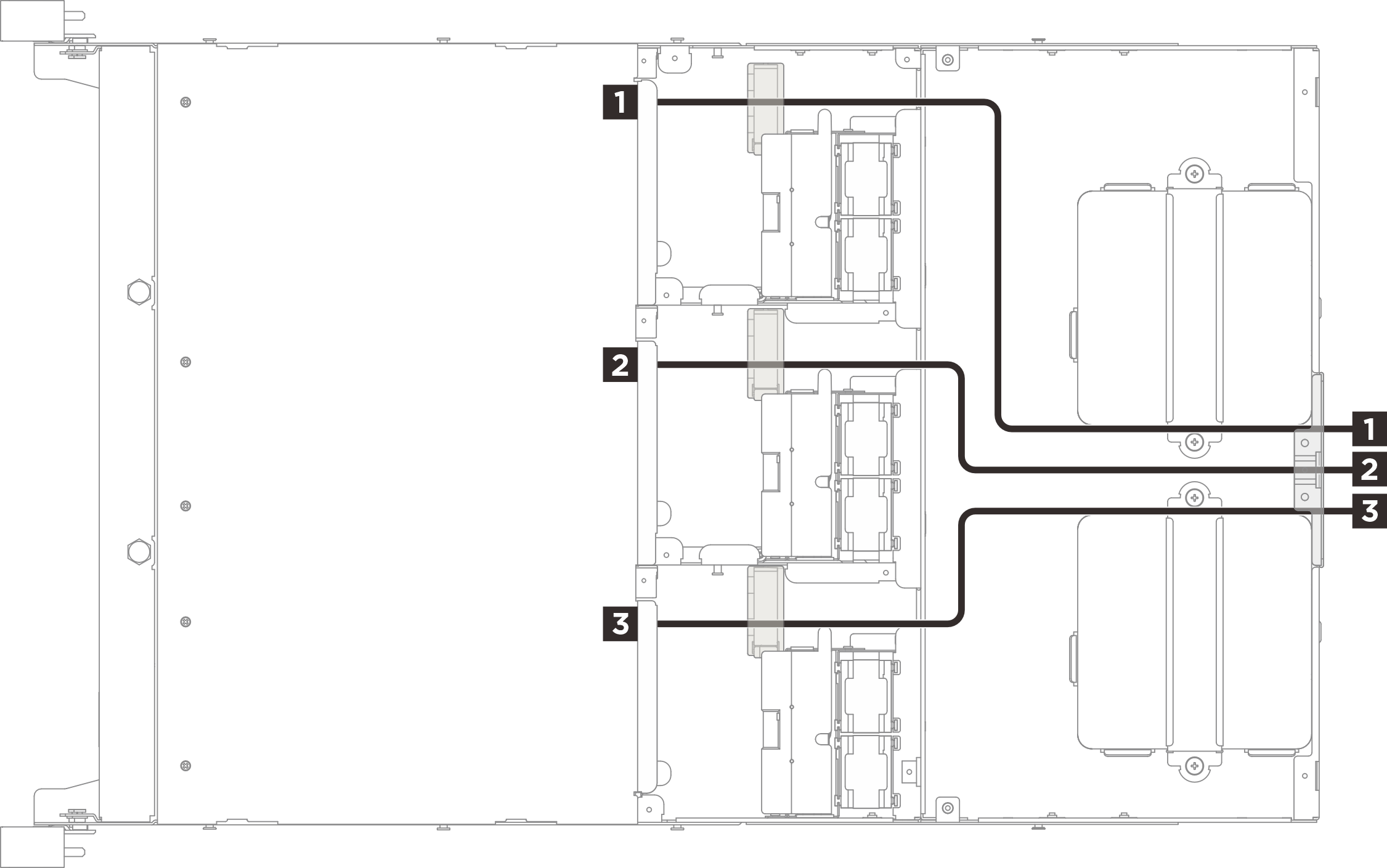

    Figura 3. Presilhas do cabo e guias no gabinete 1U3N

    CaboDeCompartimento do gabinete
    1Conectores de E/S traseiros do nóCompartimento 1
    2Compartimento 2
    3Compartimento 3
Atenção
Desconecte todas as travas, as guias de liberação ou os bloqueios nos conectores de cabo quando você desconectar os cabos da placa-mãe. Não liberá-las antes de remover os cabos danificará os soquetes de cabo na placa-mãe, que são frágeis. Observe rigorosamente as instruções a seguir para evitar danificar os soquetes de cabo na placa-mãe. Qualquer dano nos soquetes do cabo pode requerer a substituição da placa-mãe.

  • Conecte os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.

  • Para desconectar os cabos da placa-mãe, faça o seguinte:

    1. Pressione e segure todas as travas, abas de liberação ou travas nos conectores de cabo para liberar os conectores de cabo.

    2. Remova os conectores de cabos vertical ou horizontalmente em alinhamento com as orientações dos soquetes de cabo correspondentes, evitando qualquer inclinação.
      Nota
      Os conectores de cabo podem ser diferentes dos exibidos na ilustração, mas o procedimento de remoção é o mesmo.
