Roteamento de cabos da placa de controle do ventilador do gabinete
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa de controle do ventilador.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos e presilhas de cabos.
Roteamento de cabos da placa de controle do ventilador 1U2N

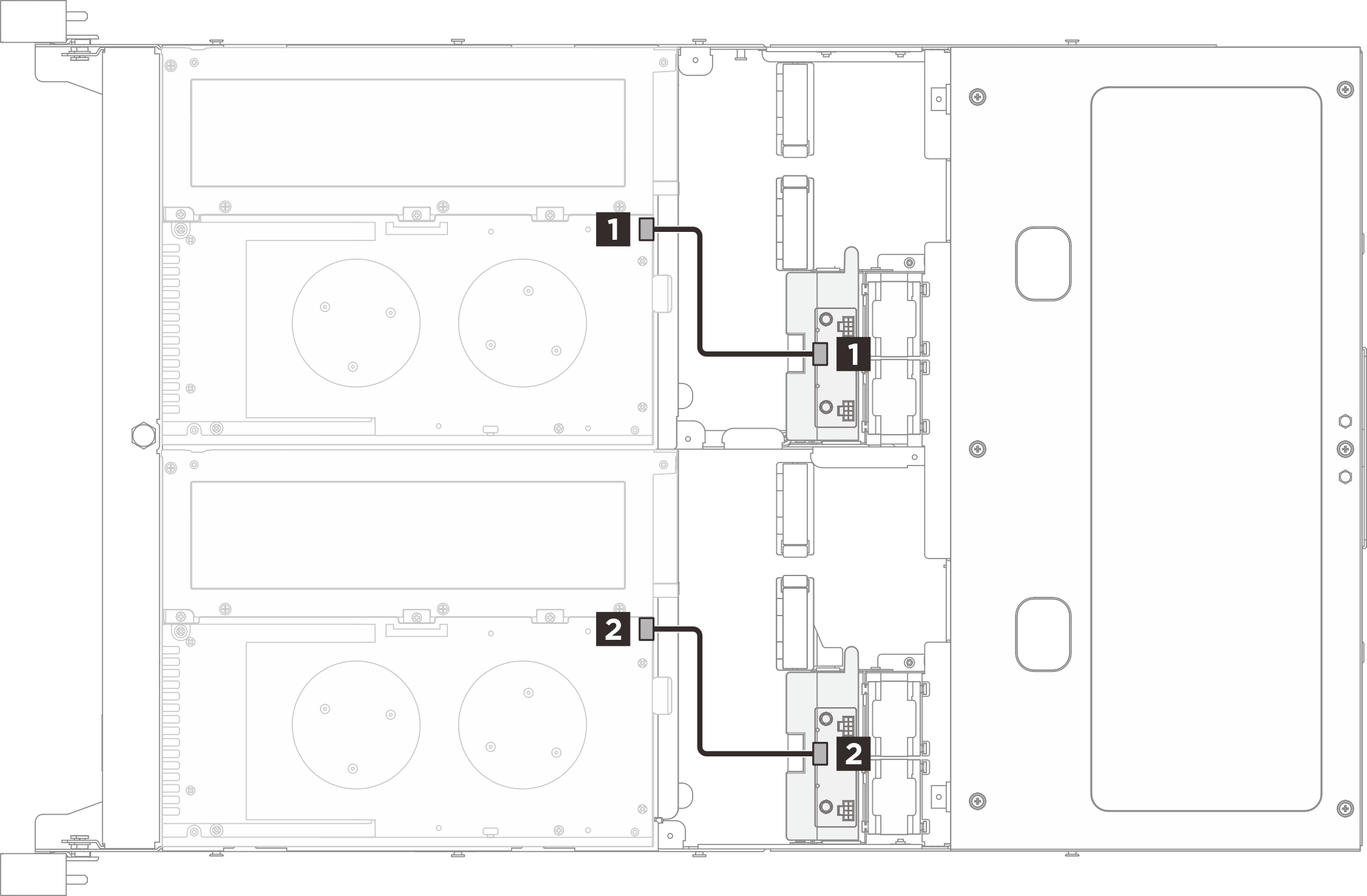

Figura 1. Roteamento de cabos da placa de controle do ventilador 1U2N
| Cabo | De: nó | A: placa de controle do ventilador | Comprimento do cabo |
|---|---|---|---|
| 1 | Conector da placa de controle do ventilador (Compartimento 1) | Conector de sinal e energia (Compartimento 1) | 130 mm |
| 2 | Conector da placa de controle do ventilador (Compartimento 2) | Conector de sinal e energia (Compartimento 2) | 130 mm |
Roteamento de cabos da placa de controle do ventilador 1U3N

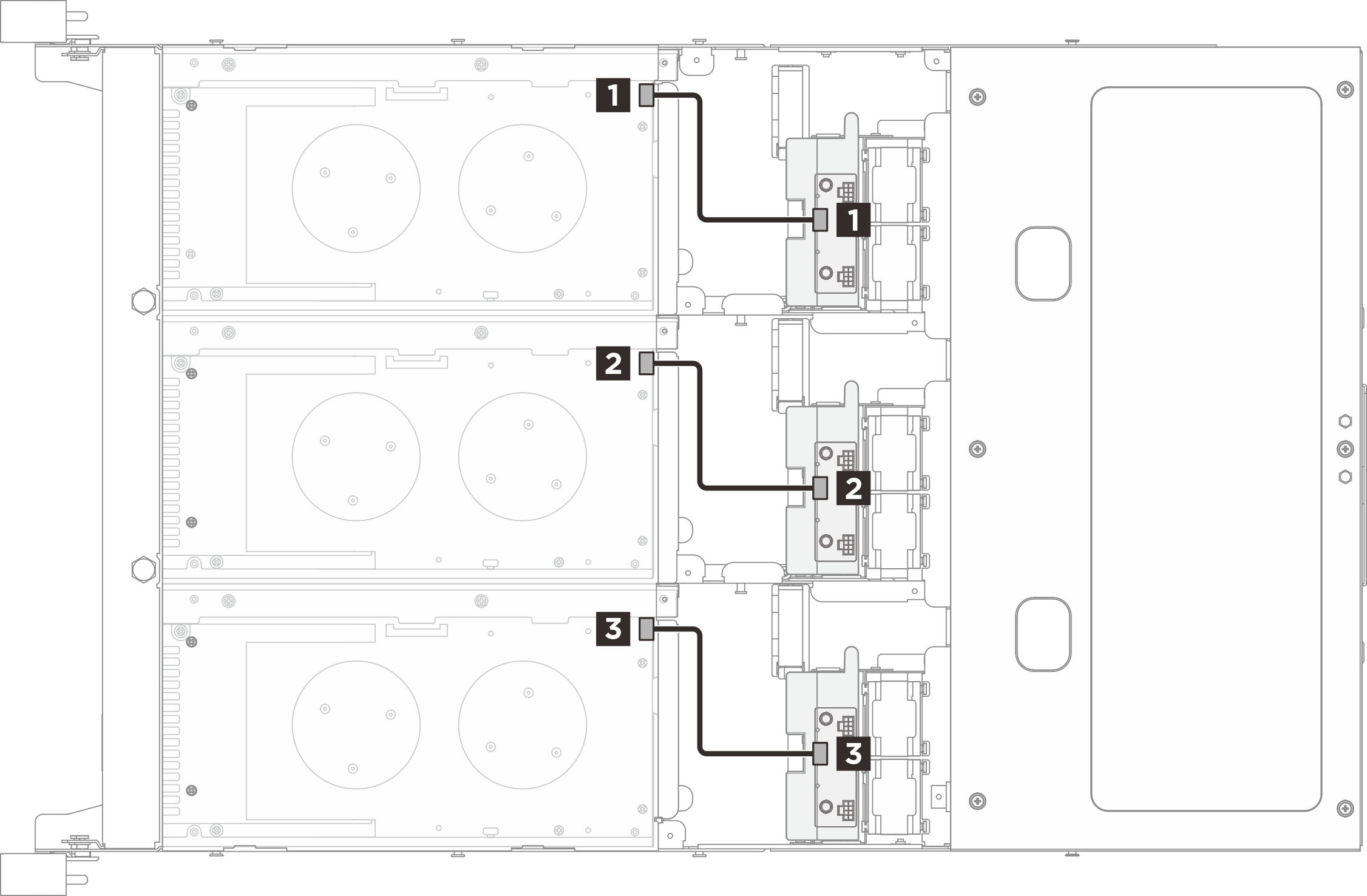

Figura 2. Roteamento de cabos da placa de controle do ventilador 1U3N
| Cabo | De: nó | A: placa de controle do ventilador | Comprimento do cabo |
|---|---|---|---|
| 1 | Conector da placa de controle do ventilador (Compartimento 1) | Conector de sinal e energia (Compartimento 1) | 130 mm |
| 2 | Conector da placa de controle do ventilador (Compartimento 2) | Conector de sinal e energia (Compartimento 2) | 130 mm |
| 3 | Conector da placa de controle do ventilador (Compartimento 3) | Conector de sinal e energia (Compartimento 3) | 130 mm |
