機體風扇控制板纜線佈線

請依照本節中的說明，以瞭解如何為風扇控制板進行纜線佈線。

註

  • 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n

  • 進行纜線佈線時，確保所有纜線都正確穿過纜線導件和纜線夾。

1U2N 風扇控制板的纜線佈線​

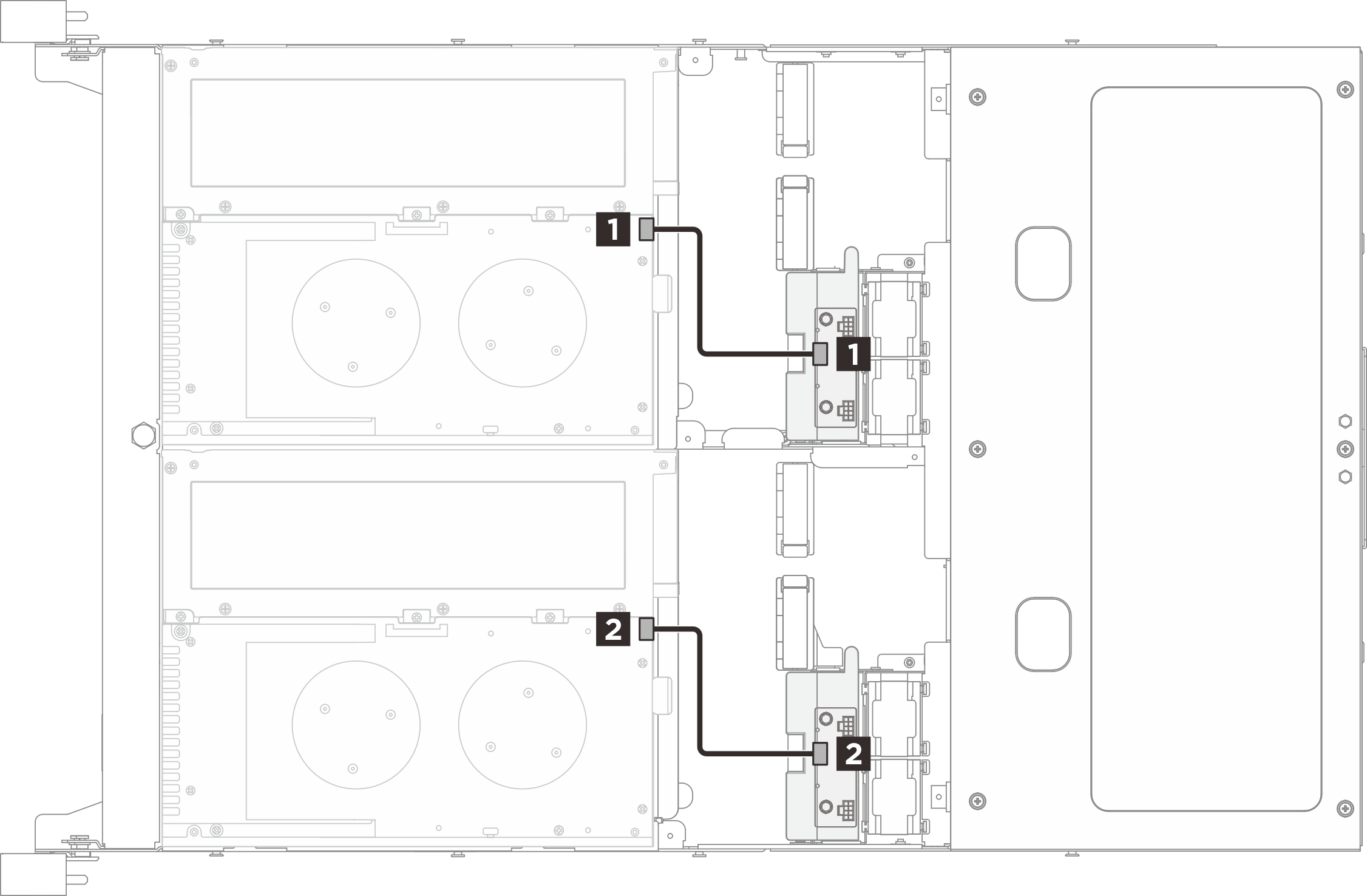

圖 1. 1U2N 風扇控制板的纜線佈線

纜線從：節點到：風扇控制板纜線長度
1風扇控制板接頭 –機槽 1電源和信號接頭 –機槽 1130 公釐
2風扇控制板接頭 –機槽 2電源和信號接頭 –機槽 2130 公釐

1U3N 風扇控制板的纜線佈線​

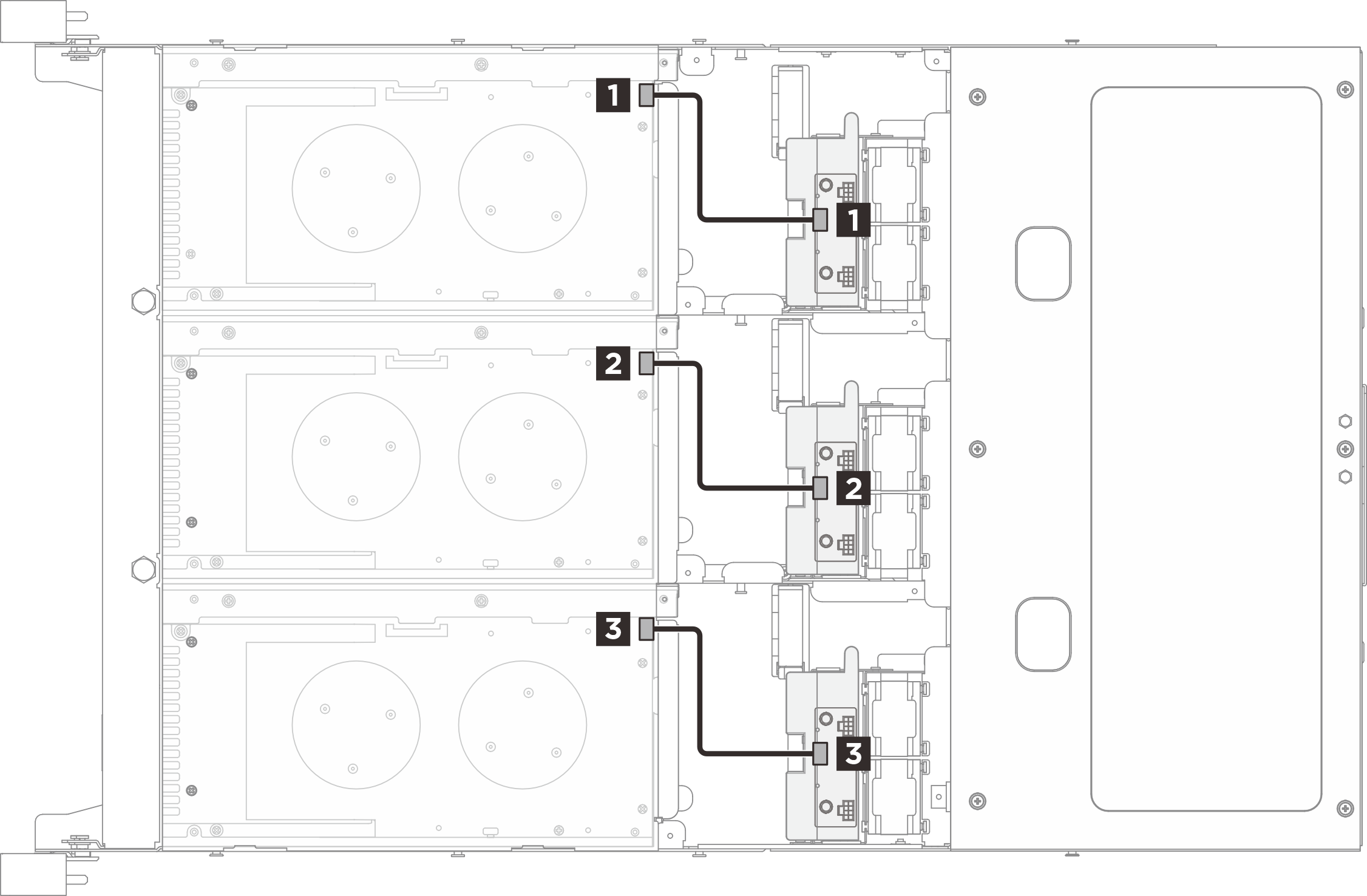

圖 2. 1U3N 風扇控制板的纜線佈線

纜線從：節點到：風扇控制板纜線長度
1風扇控制板接頭 –機槽 1電源和信號接頭 –機槽 1130 公釐
2風扇控制板接頭 –機槽 2電源和信號接頭 –機槽 2130 公釐
3風扇控制板接頭 –機槽 3電源和信號接頭 –機槽 3130 公釐
