การเดินสายแผงควบคุมพัดลมสำหรับช่องใส่
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแผงควบคุมพัดลม
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสาย

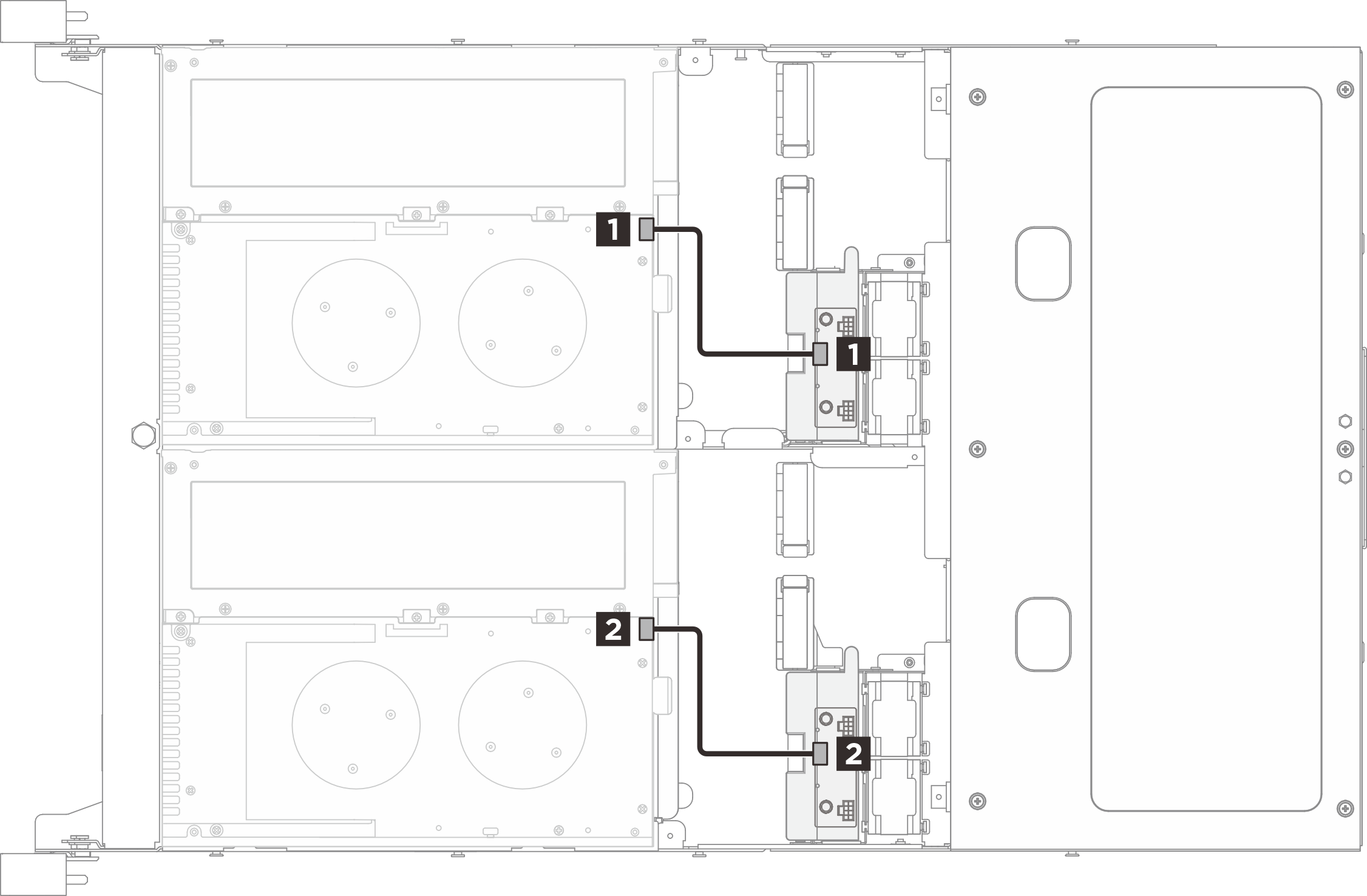

การเดินสายสำหรับแผงควบคุมพัดลม 1U2N
รูปที่ 1. การเดินสายสำหรับแผงควบคุมพัดลม 1U2N
| สาย | จาก: โหนด | ไปยัง: แผงควบคุมพัดลม | ความยาวสาย |
|---|---|---|---|
| 1 | ขั้วต่อแผงควบคุมพัดลม (ช่องใส่ 1) | ขั้วต่อไฟฟ้าและสัญญาณ (ช่องใส่ 1) | 130 มม. |
| 2 | ขั้วต่อแผงควบคุมพัดลม (ช่องใส่ 2) | ขั้วต่อไฟฟ้าและสัญญาณ (ช่องใส่ 2) | 130 มม. |

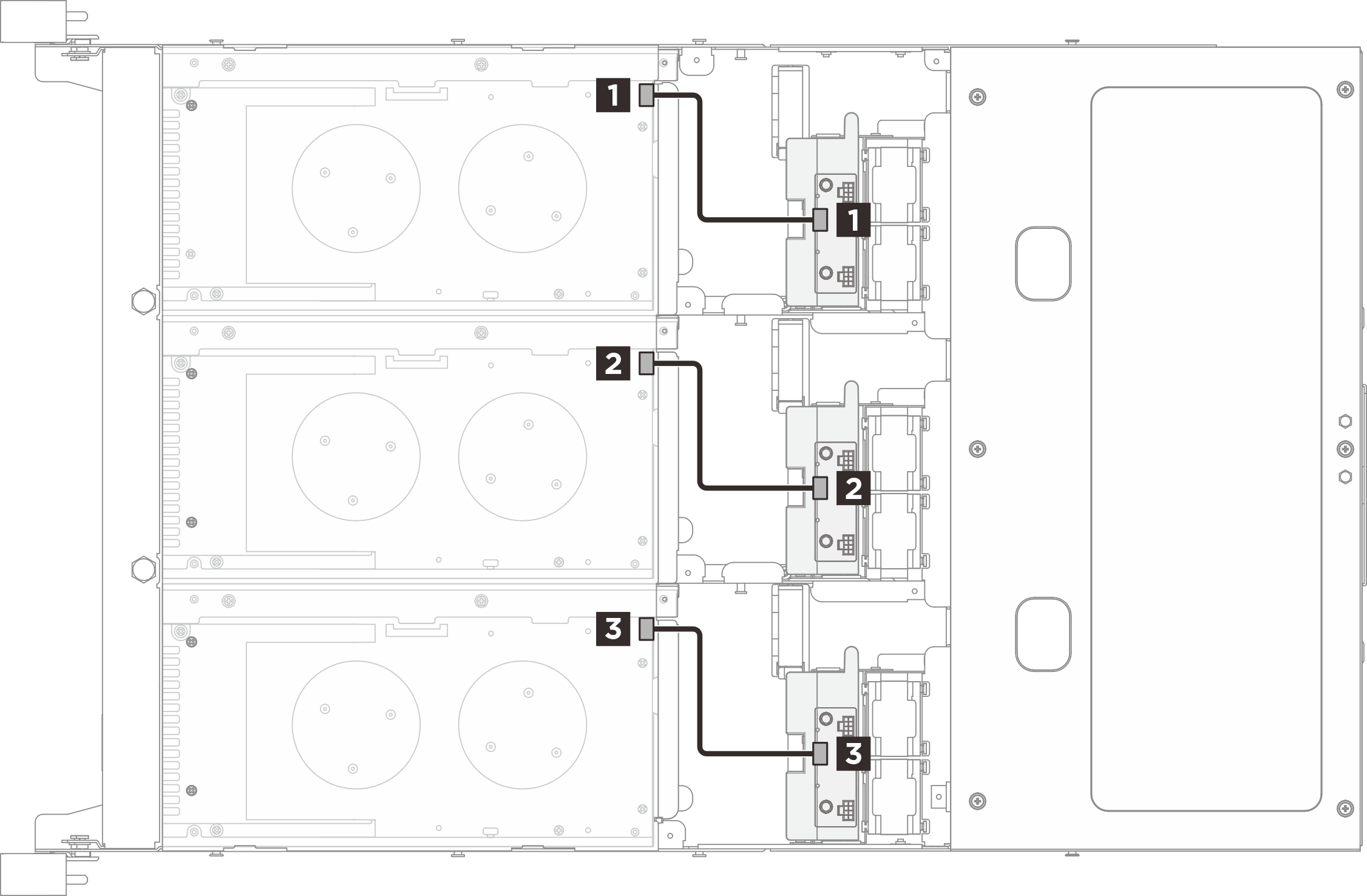

การเดินสายสำหรับแผงควบคุมพัดลม 1U3N
รูปที่ 2. การเดินสายสำหรับแผงควบคุมพัดลม 1U3N
| สาย | จาก: โหนด | ไปยัง: แผงควบคุมพัดลม | ความยาวสาย |
|---|---|---|---|
| 1 | ขั้วต่อแผงควบคุมพัดลม (ช่องใส่ 1) | ขั้วต่อไฟฟ้าและสัญญาณ (ช่องใส่ 1) | 130 มม. |
| 2 | ขั้วต่อแผงควบคุมพัดลม (ช่องใส่ 2) | ขั้วต่อไฟฟ้าและสัญญาณ (ช่องใส่ 2) | 130 มม. |
| 3 | ขั้วต่อแผงควบคุมพัดลม (ช่องใส่ 3) | ขั้วต่อไฟฟ้าและสัญญาณ (ช่องใส่ 3) | 130 มม. |
