Instradamento dei cavi della scheda di controllo della ventola dell'enclosure
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi della scheda di controllo della ventola.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi.
Instradamento dei cavi della scheda di controllo della ventola 1U2N

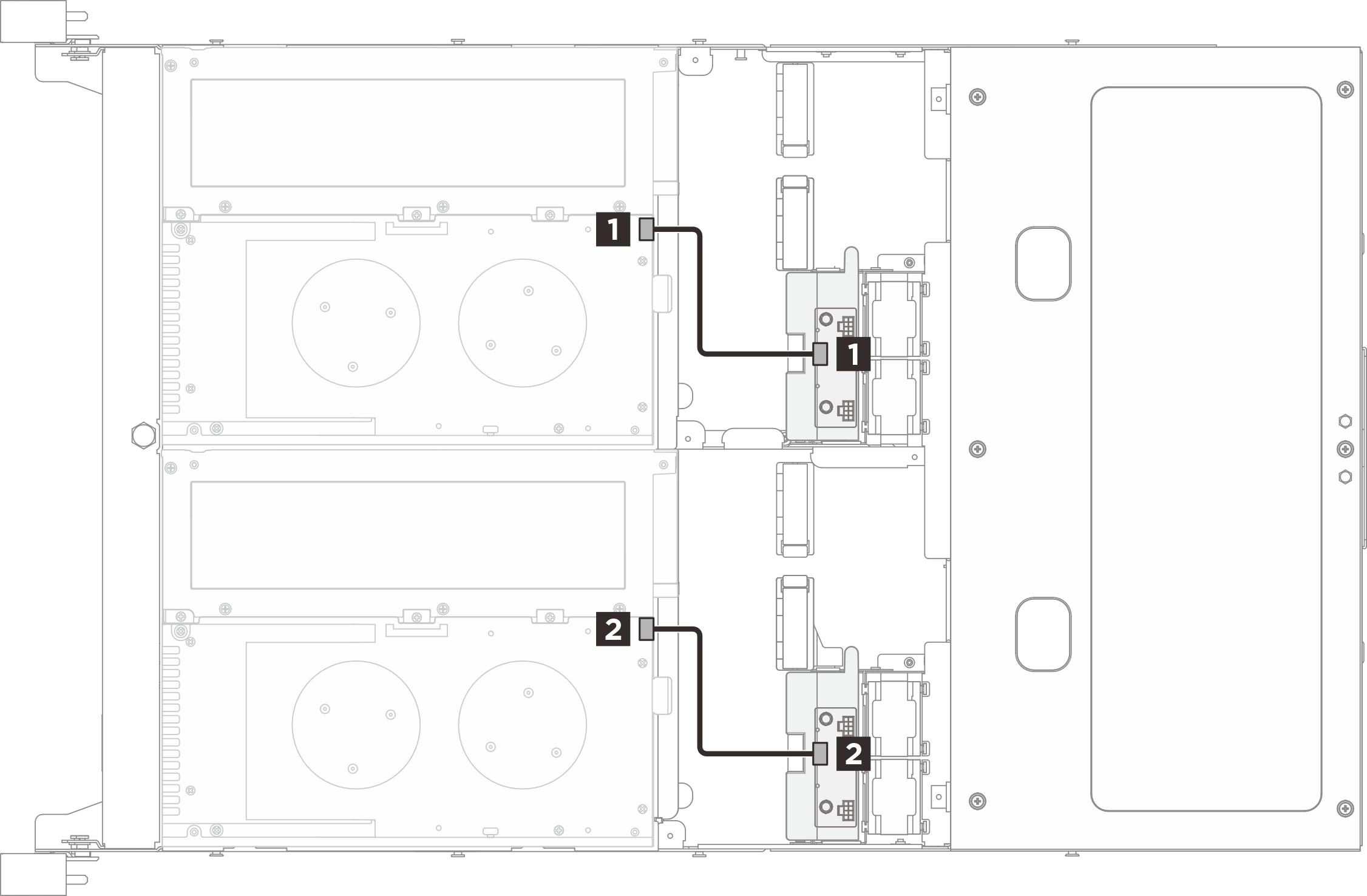

Figura 1. Instradamento dei cavi della scheda di controllo della ventola 1U2N
| Cavo | Da: nodo | A: scheda di controllo della ventola | Lunghezza del cavo |
|---|---|---|---|
| 1 | Connettore della scheda di controllo della ventola –Vano 1 | Connettore di segnale e di alimentazione –Vano 1 | 130 mm |
| 2 | Connettore della scheda di controllo della ventola –Vano 2 | Connettore di segnale e di alimentazione –Vano 2 | 130 mm |
Instradamento dei cavi della scheda di controllo della ventola 1U3N

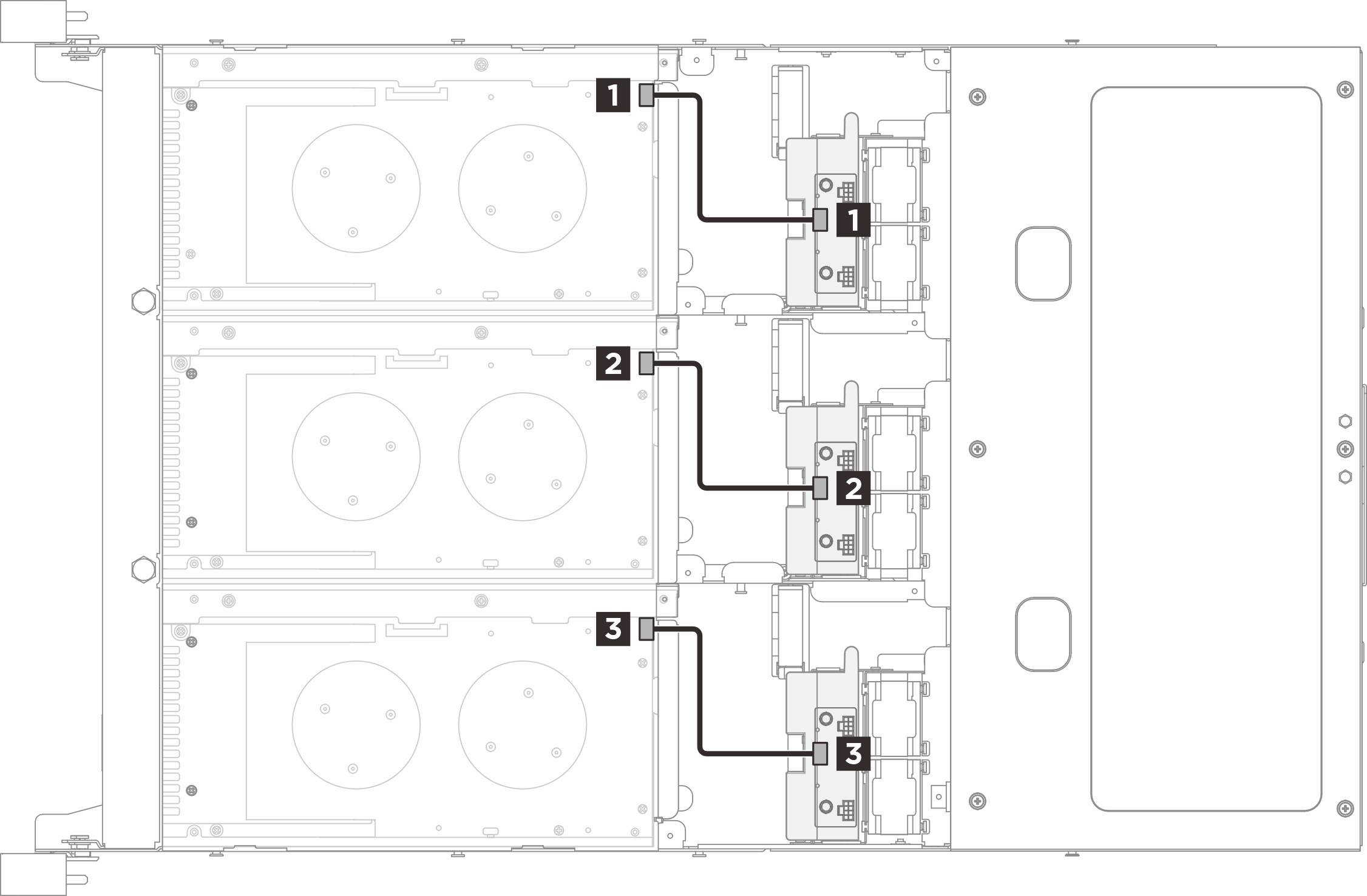

Figura 2. Instradamento dei cavi della scheda di controllo della ventola 1U3N
| Cavo | Da: nodo | A: scheda di controllo della ventola | Lunghezza del cavo |
|---|---|---|---|
| 1 | Connettore della scheda di controllo della ventola –Vano 1 | Connettore di segnale e di alimentazione –Vano 1 | 130 mm |
| 2 | Connettore della scheda di controllo della ventola –Vano 2 | Connettore di segnale e di alimentazione –Vano 2 | 130 mm |
| 3 | Connettore della scheda di controllo della ventola –Vano 3 | Connettore di segnale e di alimentazione –Vano 3 | 130 mm |
