엔클로저 팬 컨트롤 보드 케이블 배선
이 섹션의 지침에 따라 팬 컨트롤 보드용 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
케이블을 배선할 때 모든 케이블이 케이블 가이드 및 케이블 클립을 통과하여 올바르게 배선되었는지 확인하십시오.
1U2N 팬 컨트롤 보드용 케이블 배선

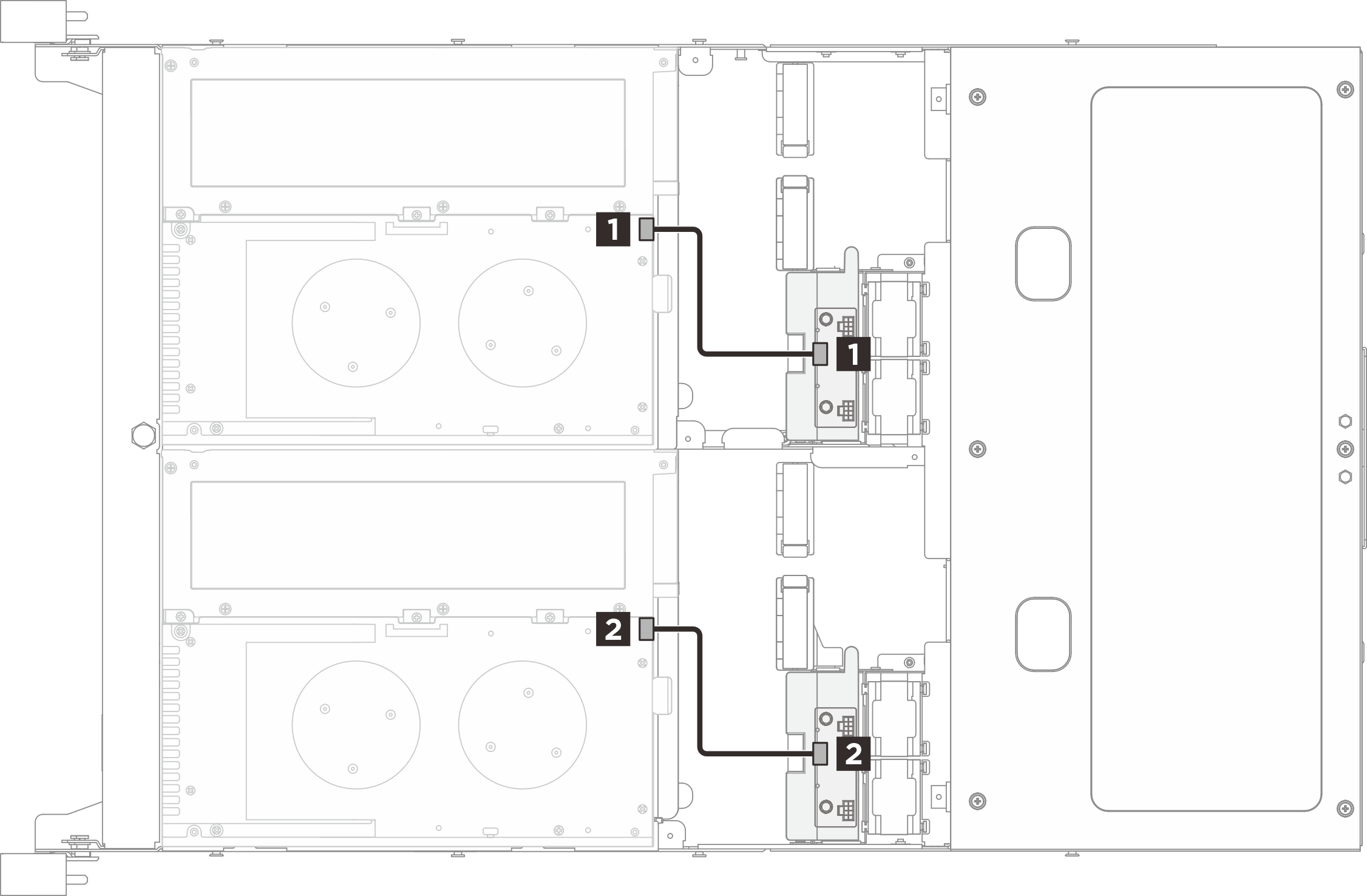

그림 1. 1U2N 팬 컨트롤 보드용 케이블 배선
| 케이블 | 시작: 노드 | 끝: 팬 컨트롤 보드 | 케이블 길이 |
|---|---|---|---|
| 1 | 팬 컨트롤 보드 커넥터 –베이 1 | 전원 및 신호 커넥터 –베이 1 | 130mm |
| 2 | 팬 컨트롤 보드 커넥터 –베이 2 | 전원 및 신호 커넥터 –베이 2 | 130mm |
1U3N 팬 컨트롤 보드의 케이블 배선

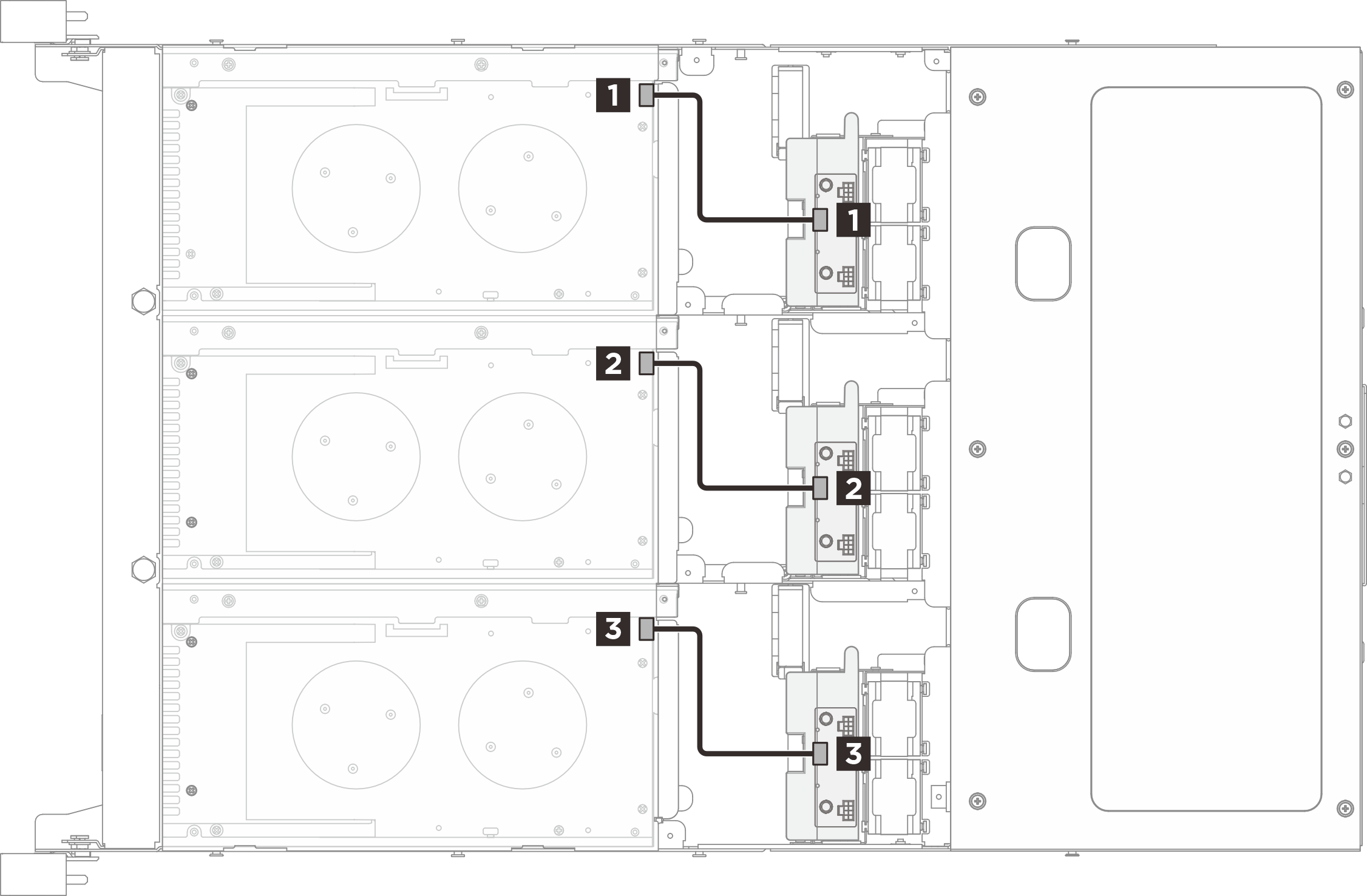

그림 2. 1U3N 팬 컨트롤 보드의 케이블 배선
| 케이블 | 시작: 노드 | 끝: 팬 컨트롤 보드 | 케이블 길이 |
|---|---|---|---|
| 1 | 팬 컨트롤 보드 커넥터 –베이 1 | 전원 및 신호 커넥터 –베이 1 | 130mm |
| 2 | 팬 컨트롤 보드 커넥터 –베이 2 | 전원 및 신호 커넥터 –베이 2 | 130mm |
| 3 | 팬 컨트롤 보드 커넥터 –베이 3 | 전원 및 신호 커넥터 –베이 3 | 130mm |
