Disposición de los cables de la placa de control del ventilador del alojamiento
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de cables para la placa de control del ventilador.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables.
Disposición de los cables para la placa de control del ventilador 1U2N

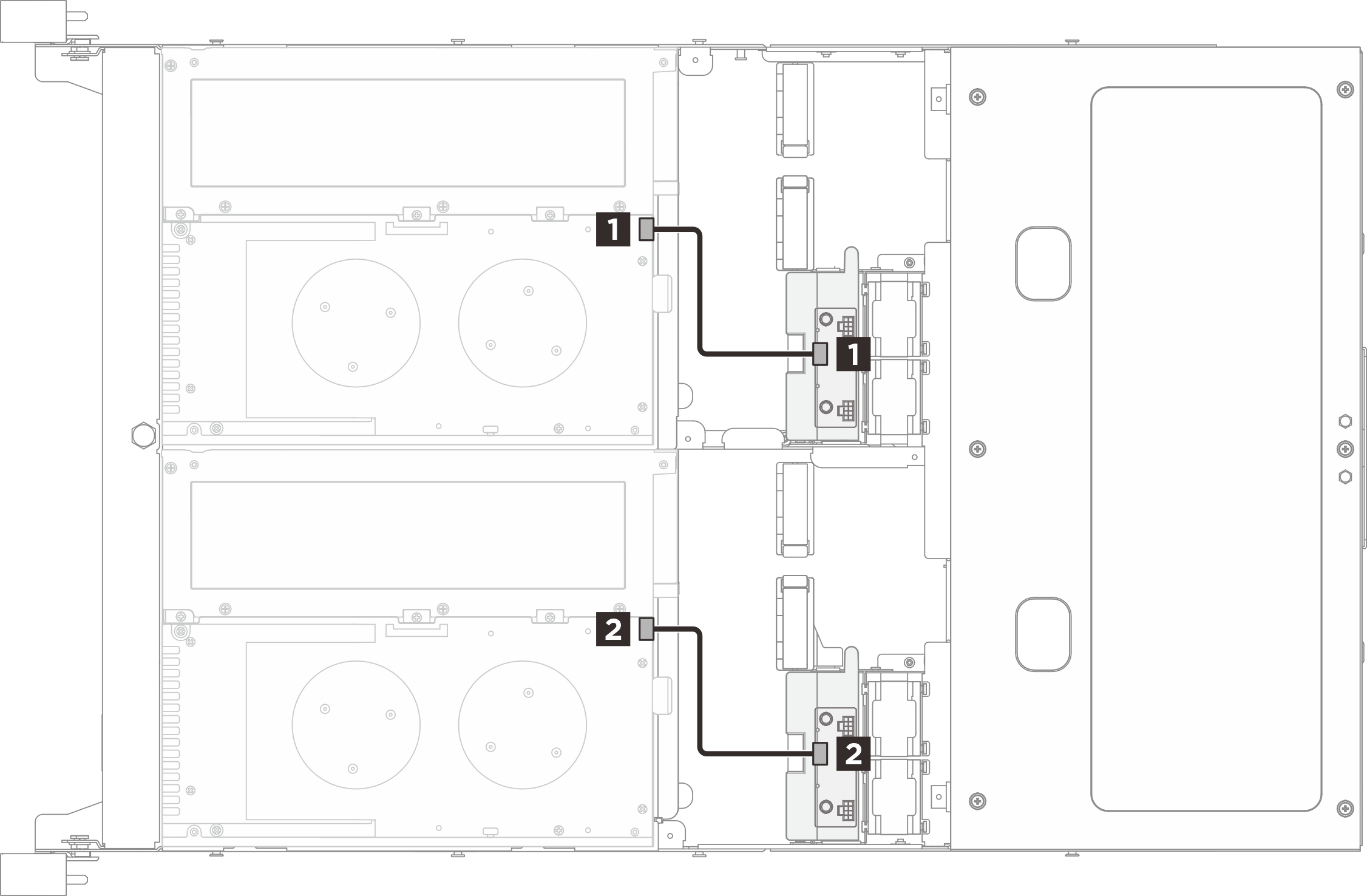

Figura 1. Disposición de los cables para la placa de control del ventilador 1U2N
| Cable | Desde: Nodo | Hasta: Placa de control del ventilador | Longitud del cable |
|---|---|---|---|
| 1 | Conector de la placa de control del ventilador –Bahía1 | Conector de señal y de alimentación –Bahía1 | 130 mm |
| 2 | Conector de la placa de control del ventilador –Bahía2 | Conector de señal y de alimentación –Bahía2 | 130 mm |
Disposición de los cables para la placa de control del ventilador 1U3N

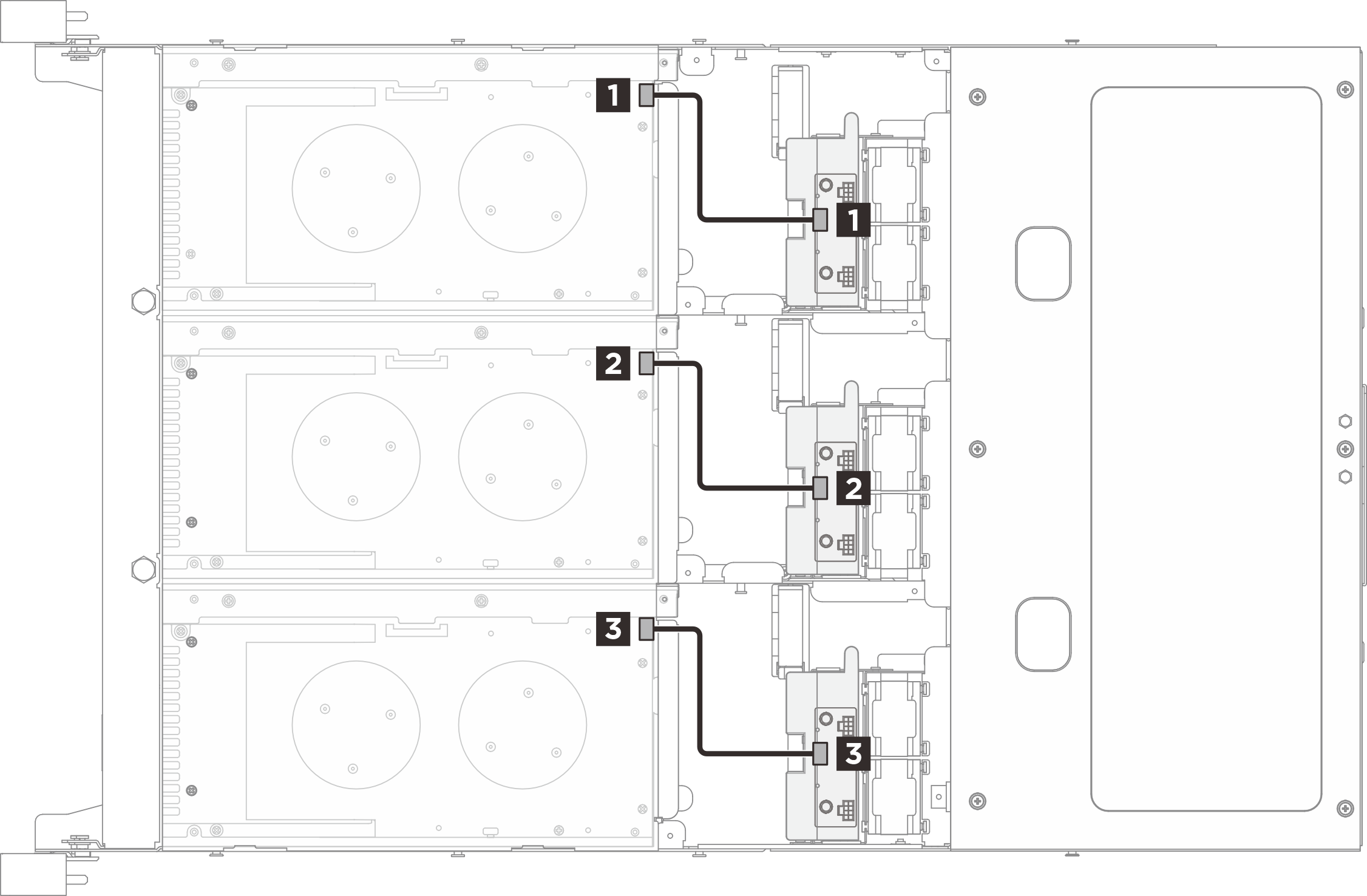

Figura 2. Disposición de los cables para la placa de control del ventilador 1U3N
| Cable | Desde: Nodo | Hasta: Placa de control del ventilador | Longitud del cable |
|---|---|---|---|
| 1 | Conector de la placa de control del ventilador –Bahía1 | Conector de señal y de alimentación –Bahía1 | 130 mm |
| 2 | Conector de la placa de control del ventilador –Bahía2 | Conector de señal y de alimentación –Bahía2 | 130 mm |
| 3 | Conector de la placa de control del ventilador –Bahía3 | Conector de señal y de alimentación –Bahía3 | 130 mm |
