Disposición de los cables del adaptador de alimentación del alojamiento
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para el adaptador de alimentación del alojamiento.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables y los clips de los cables.
Disposición de los cables para el adaptador de alimentación 1U2N
| Adaptador de alimentación 1 | Adaptador de alimentación 2 |
|---|---|

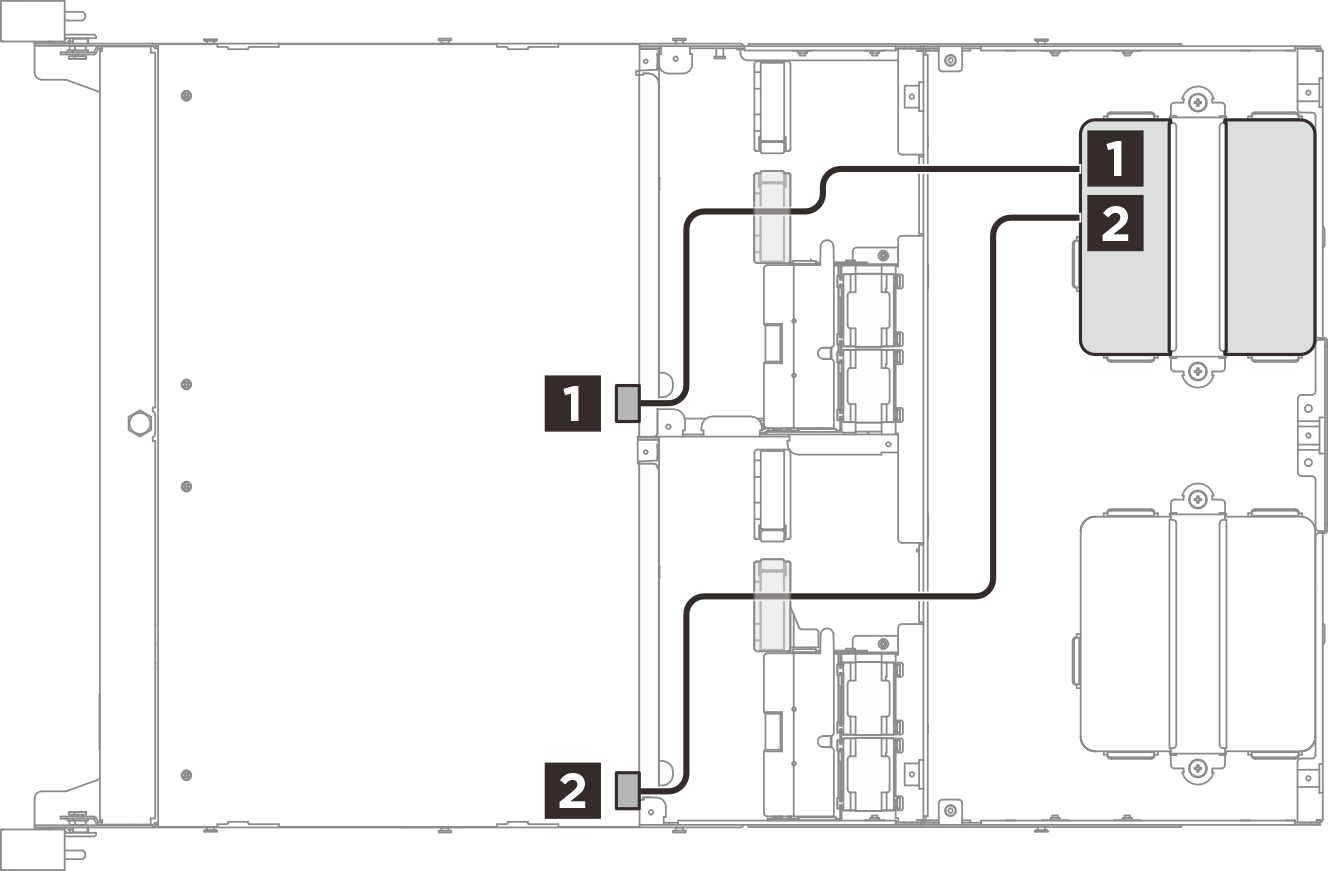

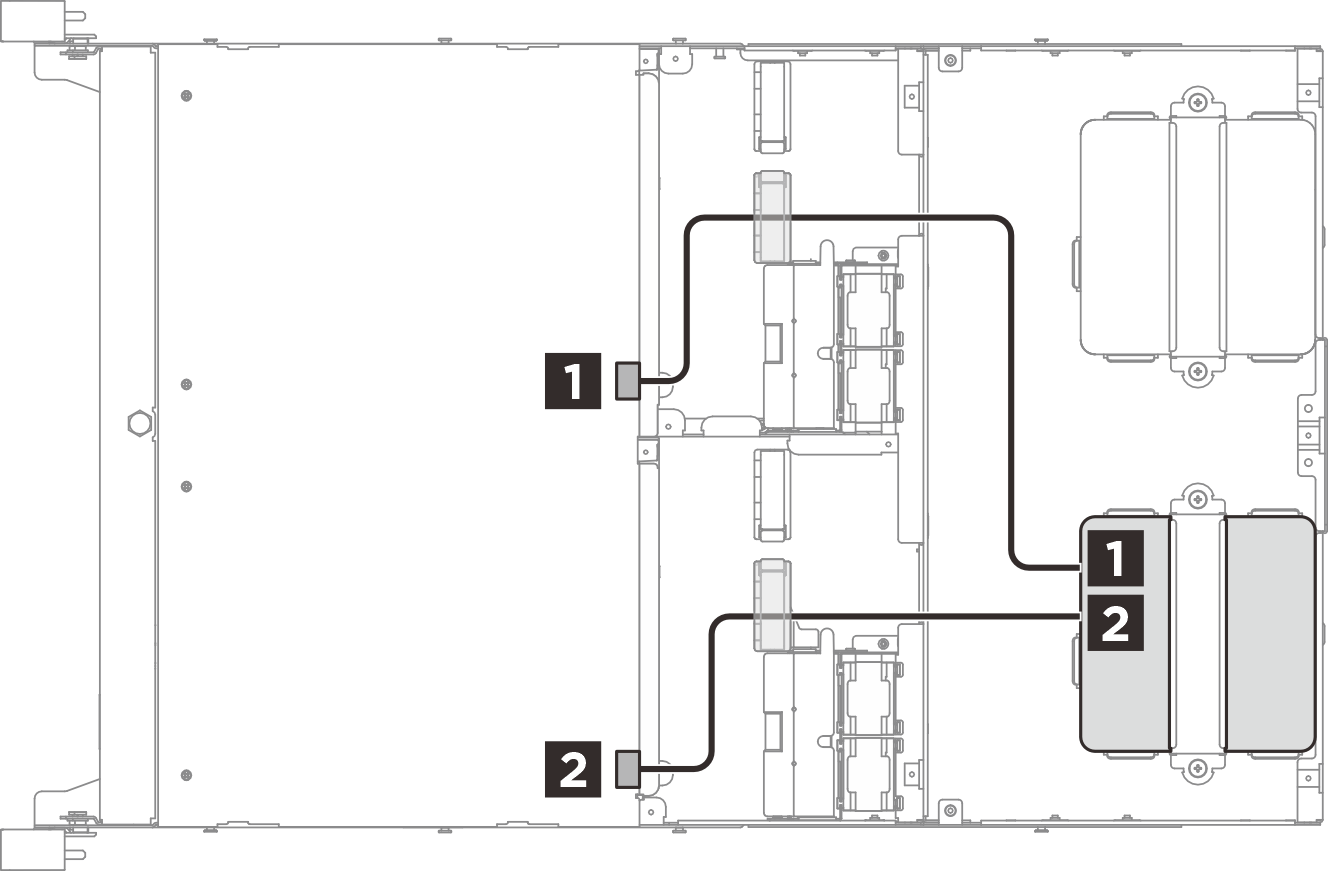

Figura 1. Disposición de los cables para el adaptador de alimentación 1U2N  | Figura 2. Disposición de los cables para el adaptador de alimentación 1U2N  |
| Cable | Desde: Nodo | Hasta: Adaptador de alimentación 1 |
|---|---|---|
| 1 | Conector de alimentación 1 –Bahía1 | Conectores de alimentación (adaptador de alimentación 1) |
| 2 | Conector de alimentación 1 –Bahía2 |
| Cable | Desde: Nodo | Hasta: Adaptador de alimentación 2 |
|---|---|---|
| 1 | Conector de alimentación 2 –Bahía1 | Conectores de alimentación (adaptador de alimentación 2) |
| 2 | Conector de alimentación 2 –Bahía2 |
Disposición de los cables para el adaptador de alimentación 1U3N
| Adaptador de alimentación 1 | Adaptador de alimentación 2 |
|---|---|

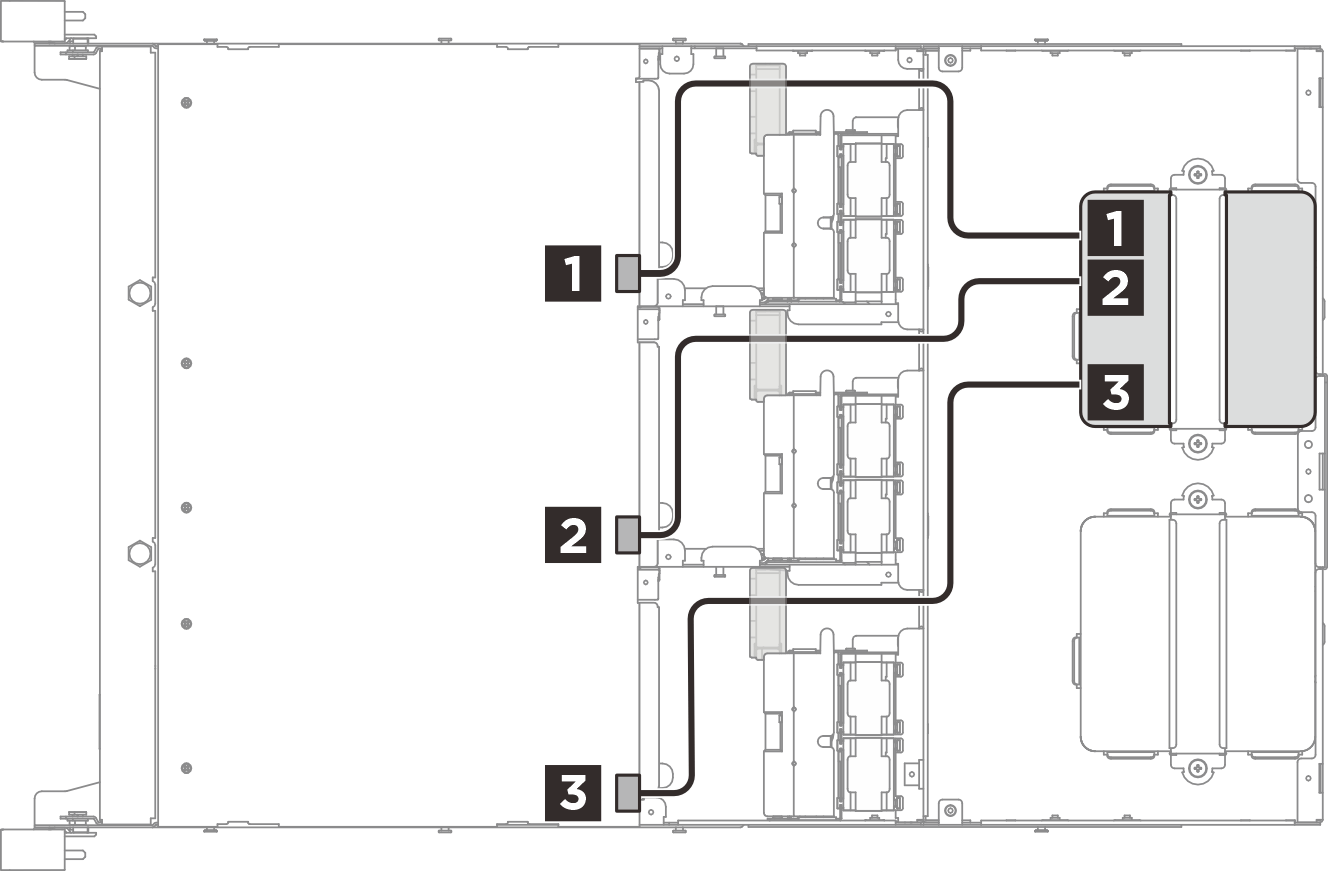

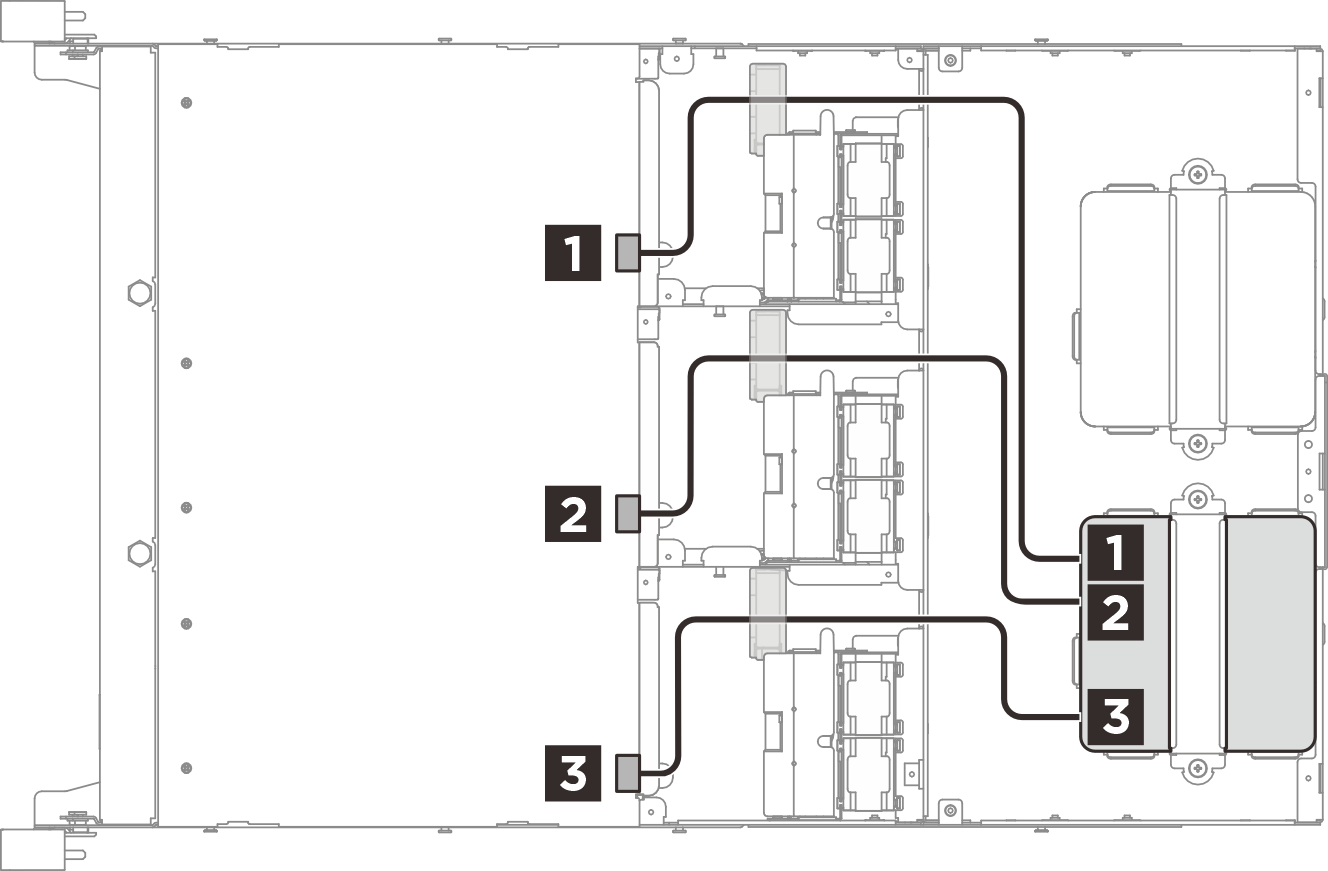

Figura 3. Disposición de los cables para el adaptador de alimentación 1U3N  | Figura 4. Disposición de los cables para el adaptador de alimentación 1U2N  |
| Cable | Desde: Nodo | Hasta: Adaptador de alimentación 1 |
|---|---|---|
| 1 | Conector de alimentación 1 –Bahía1 | Conectores de alimentación (adaptador de alimentación 1) |
| 2 | Conector de alimentación 1 –Bahía2 | |
| 3 | Conector de alimentación 1 –Bahía3 |
| Cable | Desde: Nodo | Hasta: Adaptador de alimentación 2 |
|---|---|---|
| 1 | Conector de alimentación 2 –Bahía1 | Conectores de alimentación (adaptador de alimentación 2) |
| 2 | Conector de alimentación 2 –Bahía2 | |
| 3 | Conector de alimentación 2 –Bahía3 |
