エンクロージャー電源アダプターのケーブル配線
エンクロージャー電源アダプターのケーブル配線方法については、このセクションの説明に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルを配線するときは、ケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
1U2N 電源アダプターのケーブル配線
| 電源アダプター 1 | 電源アダプター 2 |
|---|---|

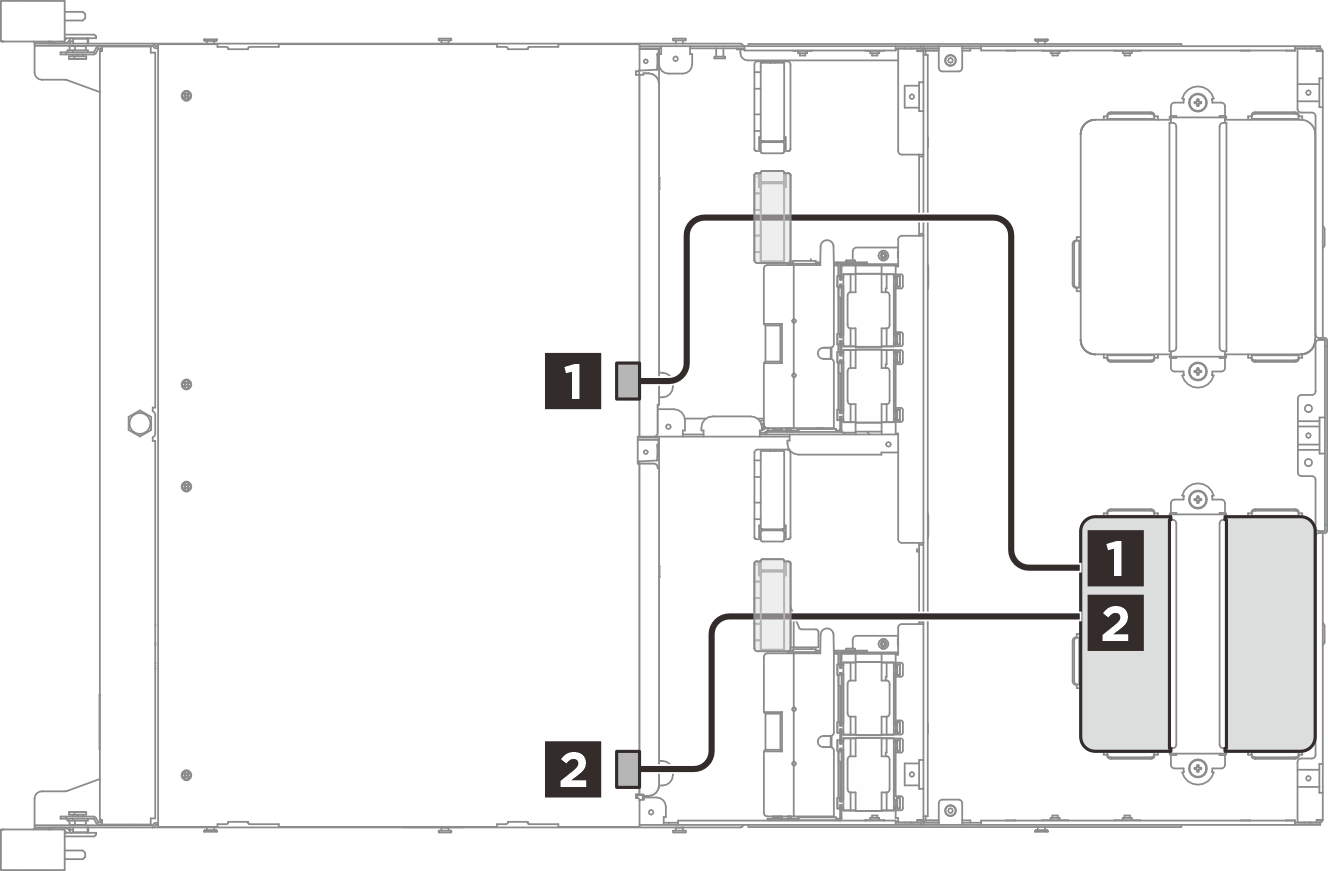

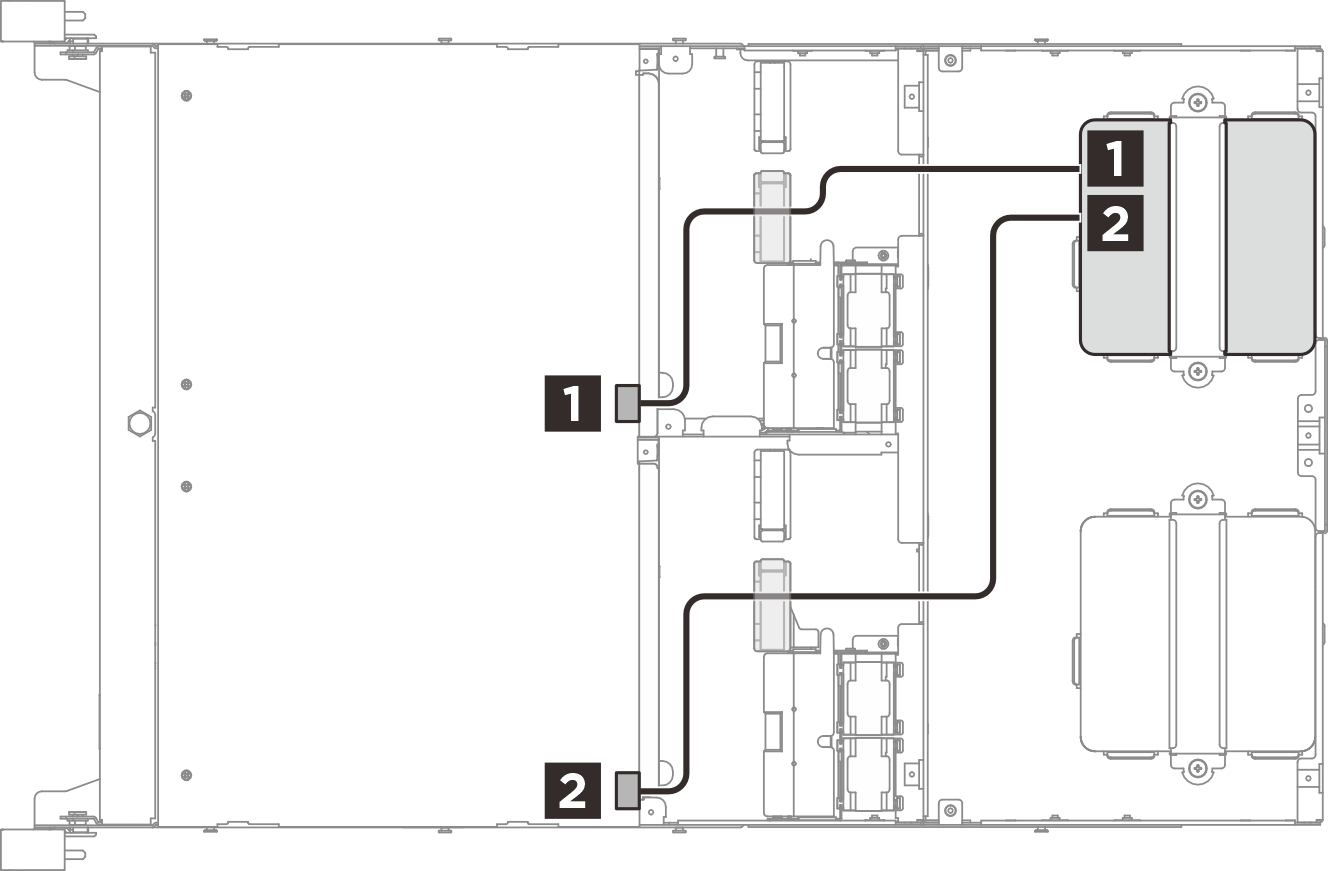

図 1. 1U2N 電源アダプターのケーブル配線  | 図 2. 1U2N 電源アダプターのケーブル配線  |
| ケーブル | 始点: ノード | 終点: 電源アダプター 1 |
|---|---|---|
| 1 | 電源コネクター 1 –ベイ 1 | 電源コネクター (電源アダプター 1) |
| 2 | 電源コネクター 1 –ベイ 2 |
| ケーブル | 始点: ノード | 終点: 電源アダプター 2 |
|---|---|---|
| 1 | 電源コネクター 2 –ベイ 1 | 電源コネクター (電源アダプター 2) |
| 2 | 電源コネクター 2 –ベイ 2 |
1U3N 電源アダプターのケーブル配線
| 電源アダプター 1 | 電源アダプター 2 |
|---|---|

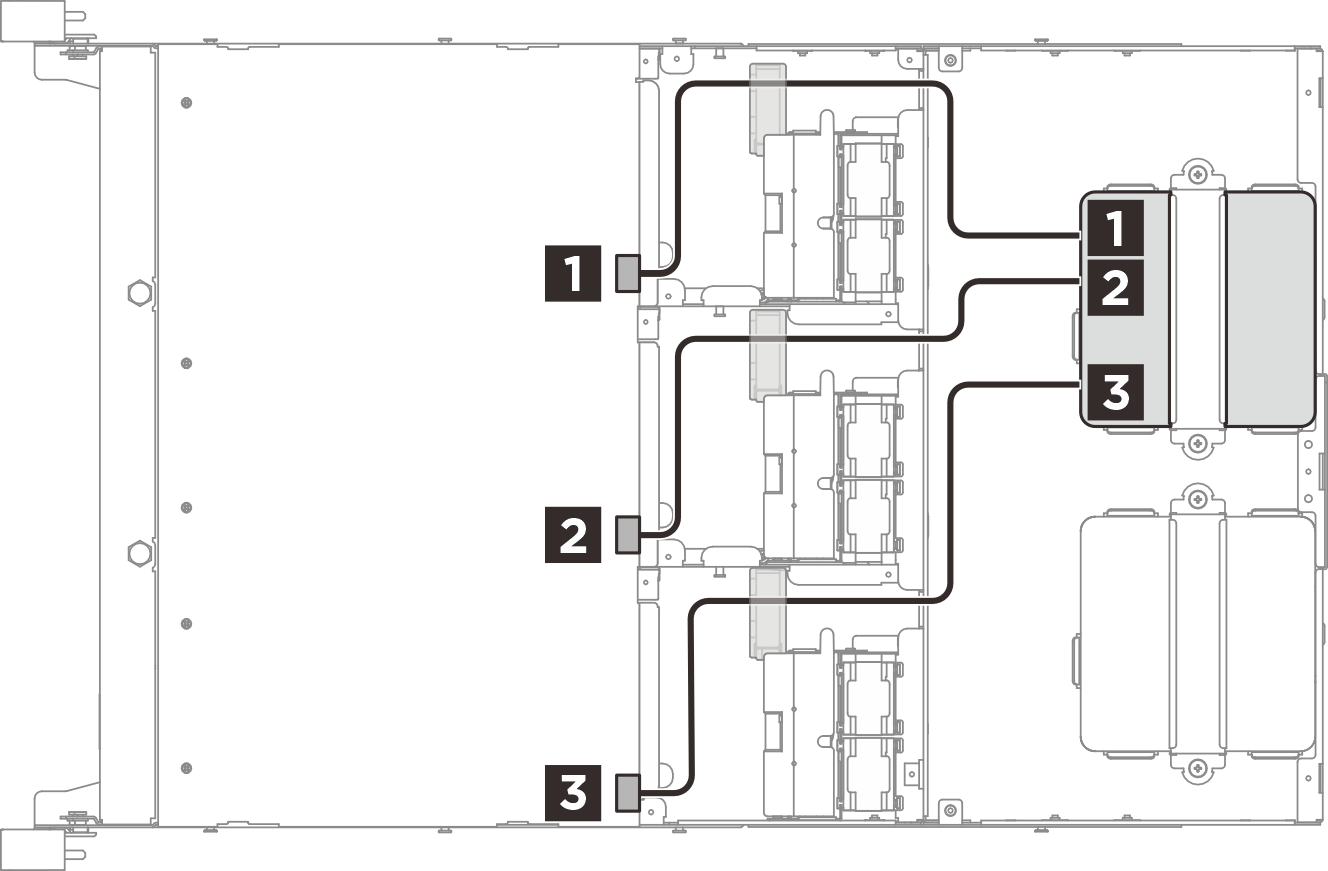

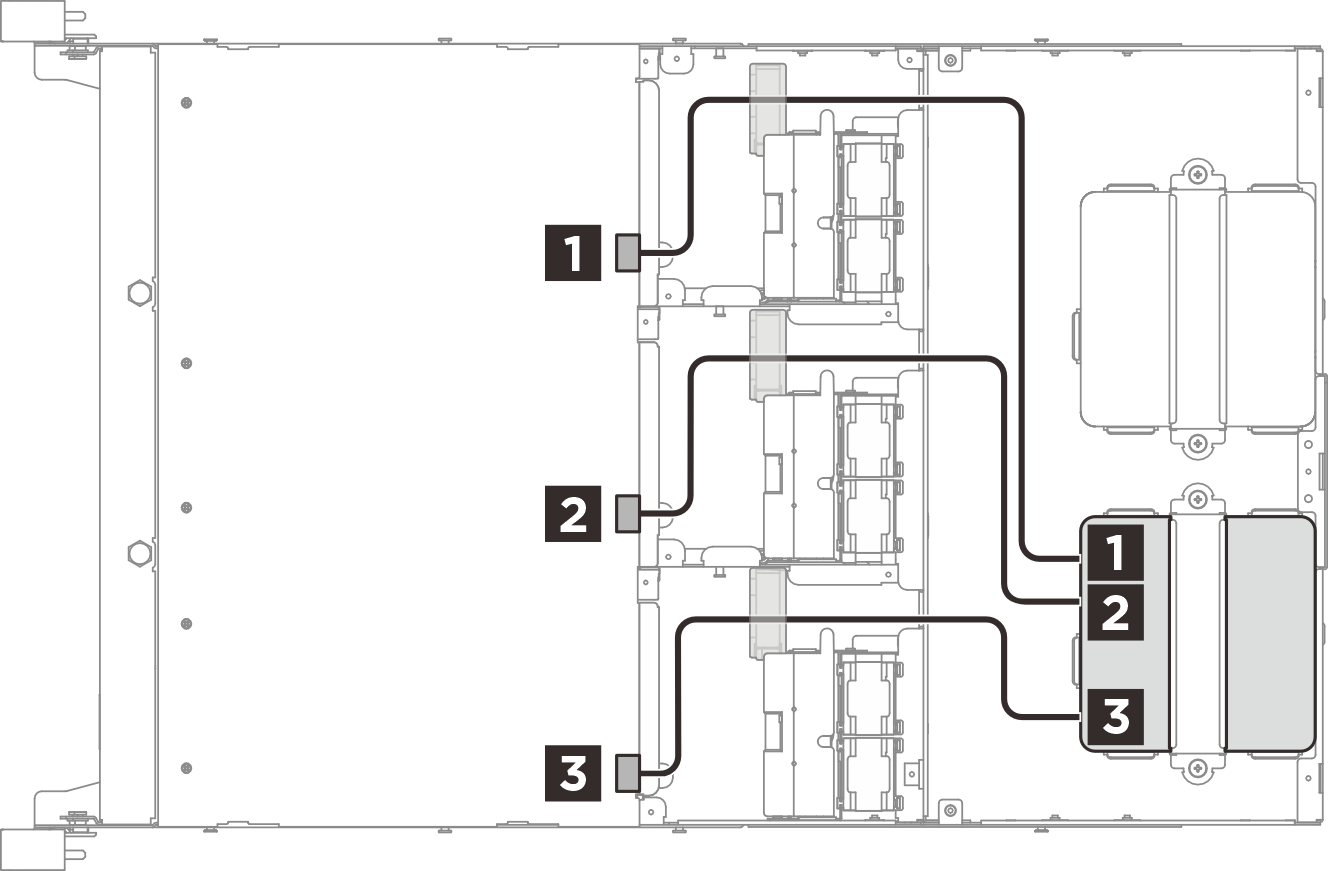

図 3. 1U3N 電源アダプターのケーブル配線  | 図 4. 1U2N 電源アダプターのケーブル配線  |
| ケーブル | 始点: ノード | 終点: 電源アダプター 1 |
|---|---|---|
| 1 | 電源コネクター 1 –ベイ 1 | 電源コネクター (電源アダプター 1) |
| 2 | 電源コネクター 1 –ベイ 2 | |
| 3 | 電源コネクター 1 –ベイ 3 |
| ケーブル | 始点: ノード | 終点: 電源アダプター 2 |
|---|---|---|
| 1 | 電源コネクター 2 –ベイ 1 | 電源コネクター (電源アダプター 2) |
| 2 | 電源コネクター 2 –ベイ 2 | |
| 3 | 電源コネクター 2 –ベイ 3 |
