Roteamento de cabos do adaptador de energia do gabinete
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do adaptador de energia do gabinete.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos e presilhas de cabos.
Roteamento de cabos do adaptador de energia 1U2N
| Adaptador de energia 1 | Adaptador de energia 2 |
|---|---|

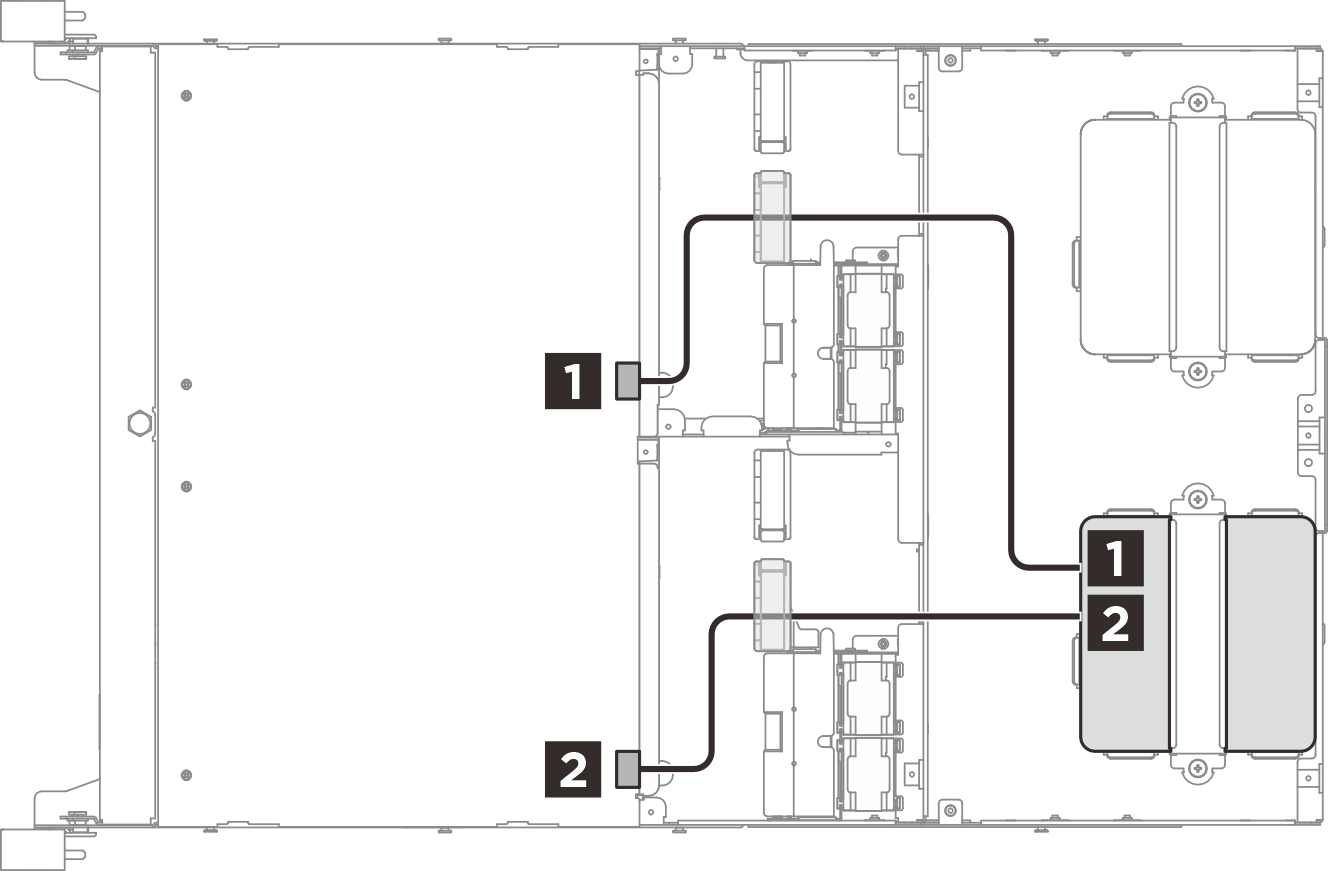

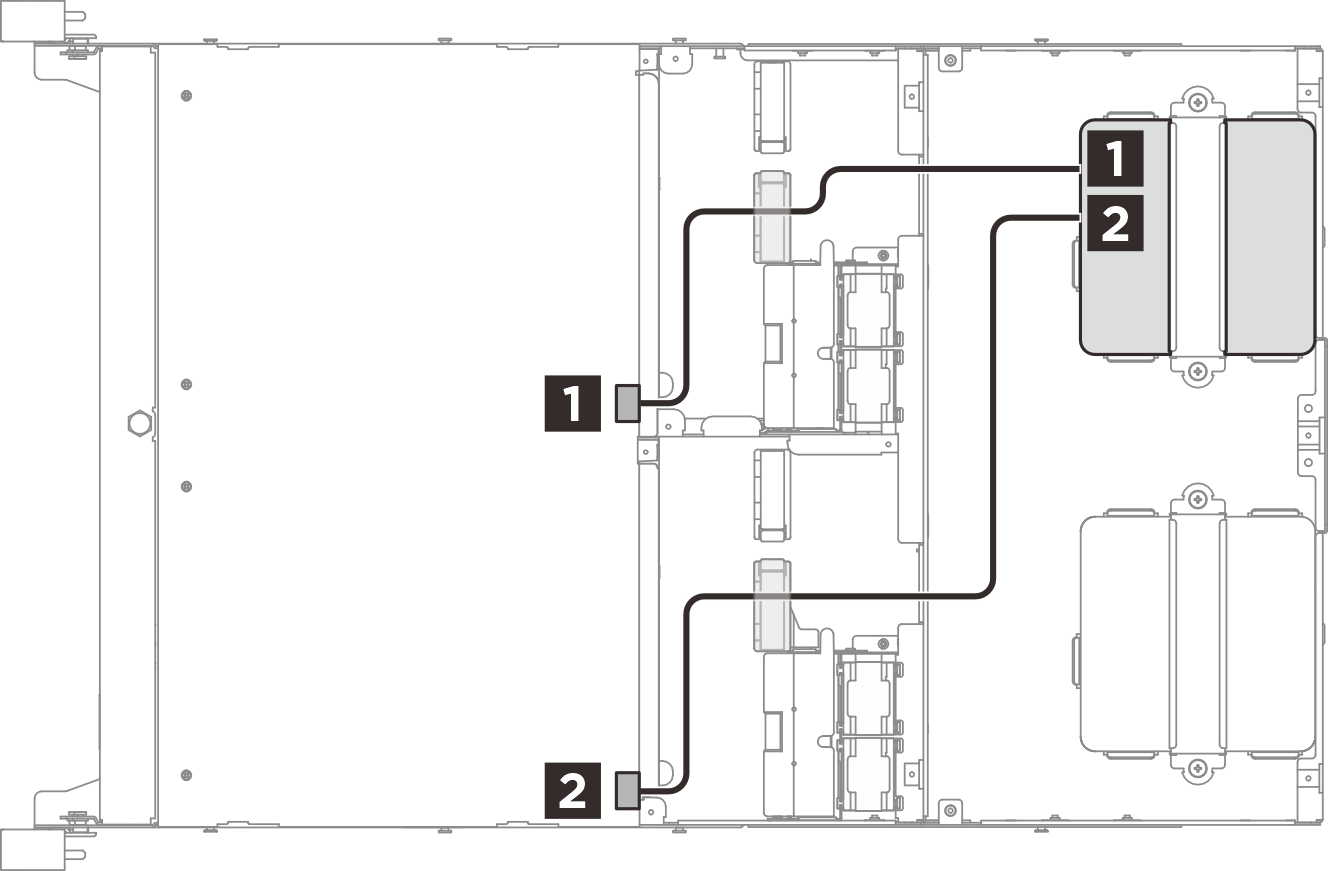

Figura 1. Roteamento de cabos do adaptador de energia 1U2N  | Figura 2. Roteamento de cabos do adaptador de energia 1U2N  |
| Cabo | De: nó | A: adaptador de energia 1 |
|---|---|---|
| 1 | Conector de energia 1 –Compartimento 1 | Conectores de energia (adaptador de energia 1) |
| 2 | Conector de energia 1 –Compartimento 2 |
| Cabo | De: nó | A: adaptador de energia 2 |
|---|---|---|
| 1 | Conector de energia 2 –Compartimento 1 | Conectores de energia (adaptador de energia 2) |
| 2 | Conector de energia 2 –Compartimento 2 |
Roteamento de cabos para o adaptador de energia 1U3N
| Adaptador de energia 1 | Adaptador de energia 2 |
|---|---|

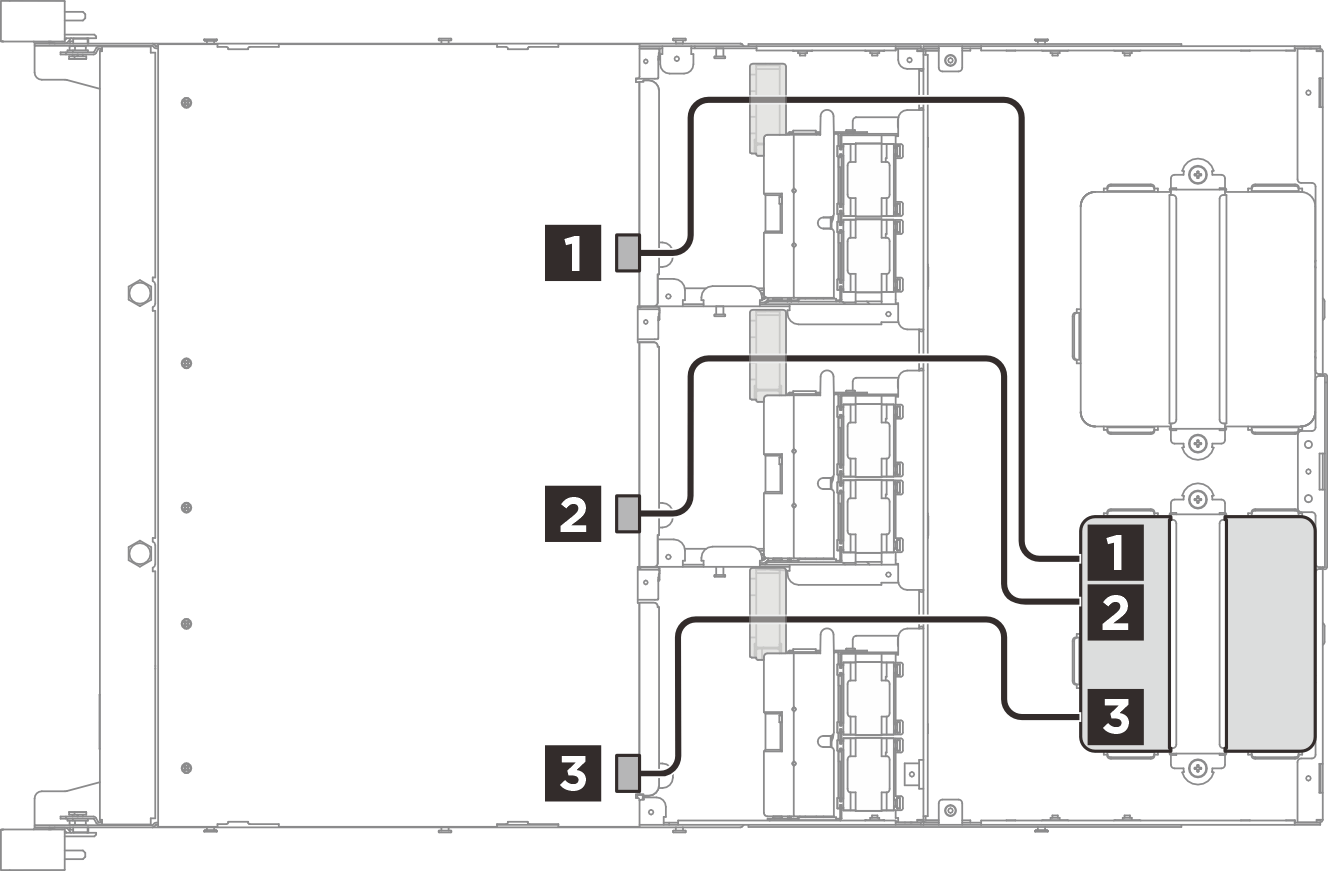

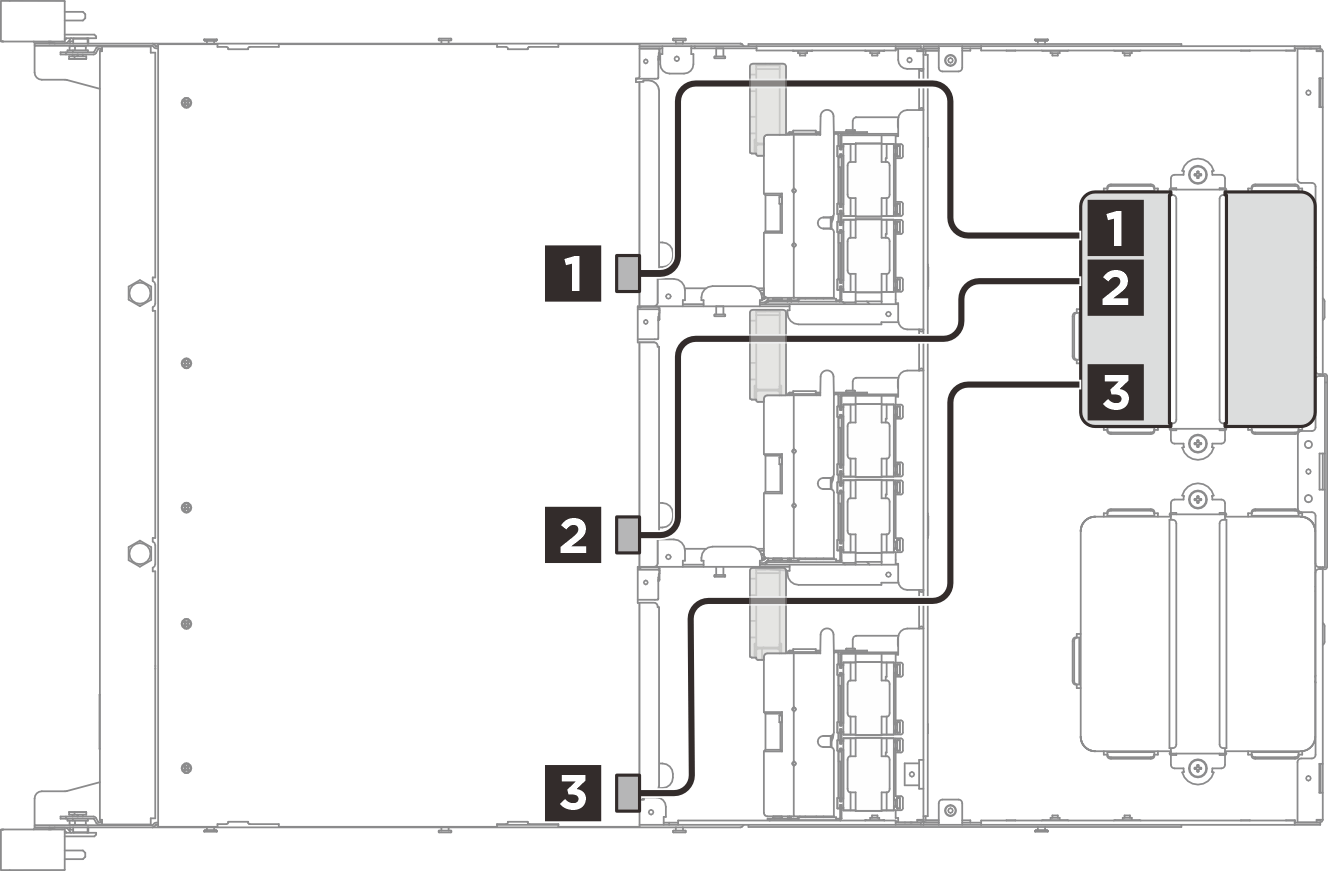

Figura 3. Roteamento de cabos para o adaptador de energia 1U3N  | Figura 4. Roteamento de cabos do adaptador de energia 1U2N  |
| Cabo | De: nó | A: adaptador de energia 1 |
|---|---|---|
| 1 | Conector de energia 1 –Compartimento 1 | Conectores de energia (adaptador de energia 1) |
| 2 | Conector de energia 1 –Compartimento 2 | |
| 3 | Conector de energia 1 –Compartimento 3 |
| Cabo | De: nó | A: adaptador de energia 2 |
|---|---|---|
| 1 | Conector de energia 2 –Compartimento 1 | Conectores de energia (adaptador de energia 2) |
| 2 | Conector de energia 2 –Compartimento 2 | |
| 3 | Conector de energia 2 –Compartimento 3 |
