การเดินสายอุปกรณ์แปลงไฟสำหรับช่องใส่

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับอุปกรณ์แปลงไฟสำหรับช่องใส่

หมายเหตุ

  • การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n

  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสาย

การเดินสายอุปกรณ์แปลงไฟ 1U2N​

อุปกรณ์แปลงไฟ 1อุปกรณ์แปลงไฟ 2

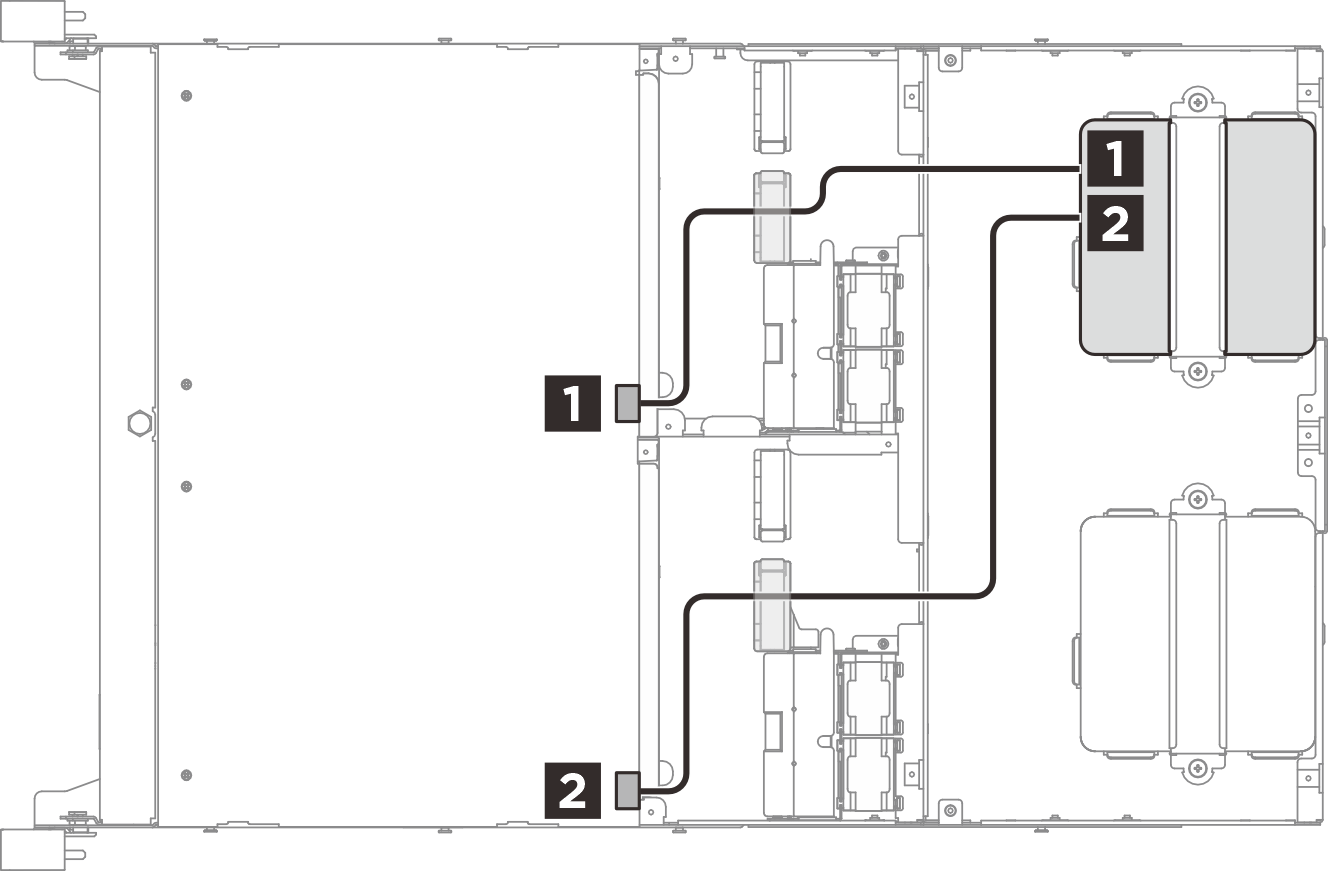

รูปที่ 1. การเดินสายอุปกรณ์แปลงไฟ 1U2N

รูปที่ 2. การเดินสายอุปกรณ์แปลงไฟ 1U2N

ตารางที่ 1. การเดินสายสำหรับอุปกรณ์แปลงไฟ 1
สายจาก: โหนดไปยัง: อุปกรณ์แปลงไฟ 1
1ขั้วต่อไฟฟ้า 1 –ช่อง 1ขั้วต่อไฟฟ้า (อุปกรณ์แปลงไฟ 1)
2ขั้วต่อไฟฟ้า 1 –ช่อง 2
ตารางที่ 2. การเดินสายสำหรับอุปกรณ์แปลงไฟ 2
สายจาก: โหนดไปยัง: อุปกรณ์แปลงไฟ 2
1ขั้วต่อไฟฟ้า 2 –ช่อง 1ขั้วต่อไฟฟ้า (อุปกรณ์แปลงไฟ 2)
2ขั้วต่อไฟฟ้า 2 –ช่อง 2

การเดินสายสำหรับอุปกรณ์แปลงไฟ 1U3N​

อุปกรณ์แปลงไฟ 1อุปกรณ์แปลงไฟ 2

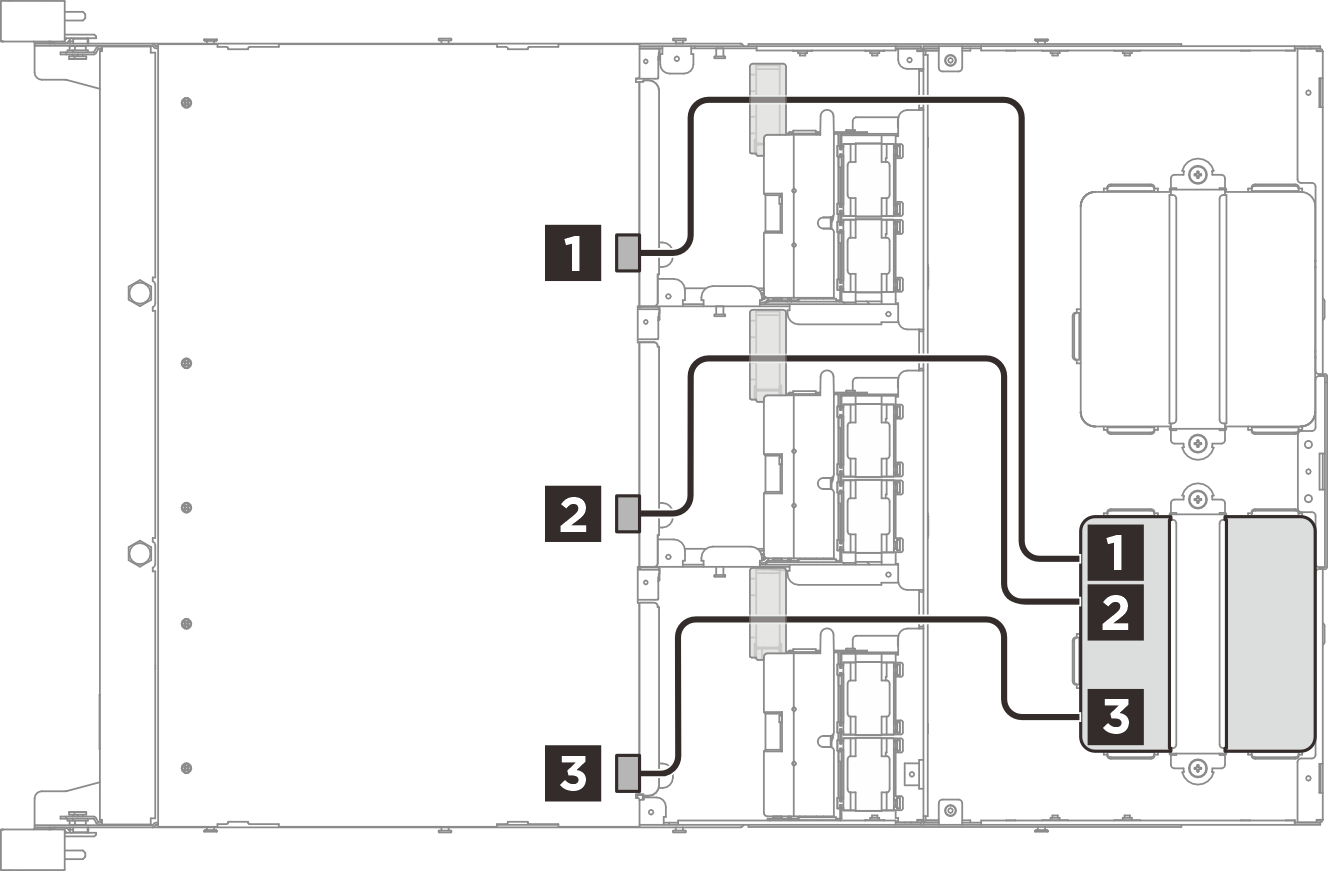

รูปที่ 3. การเดินสายสำหรับอุปกรณ์แปลงไฟ 1U3N

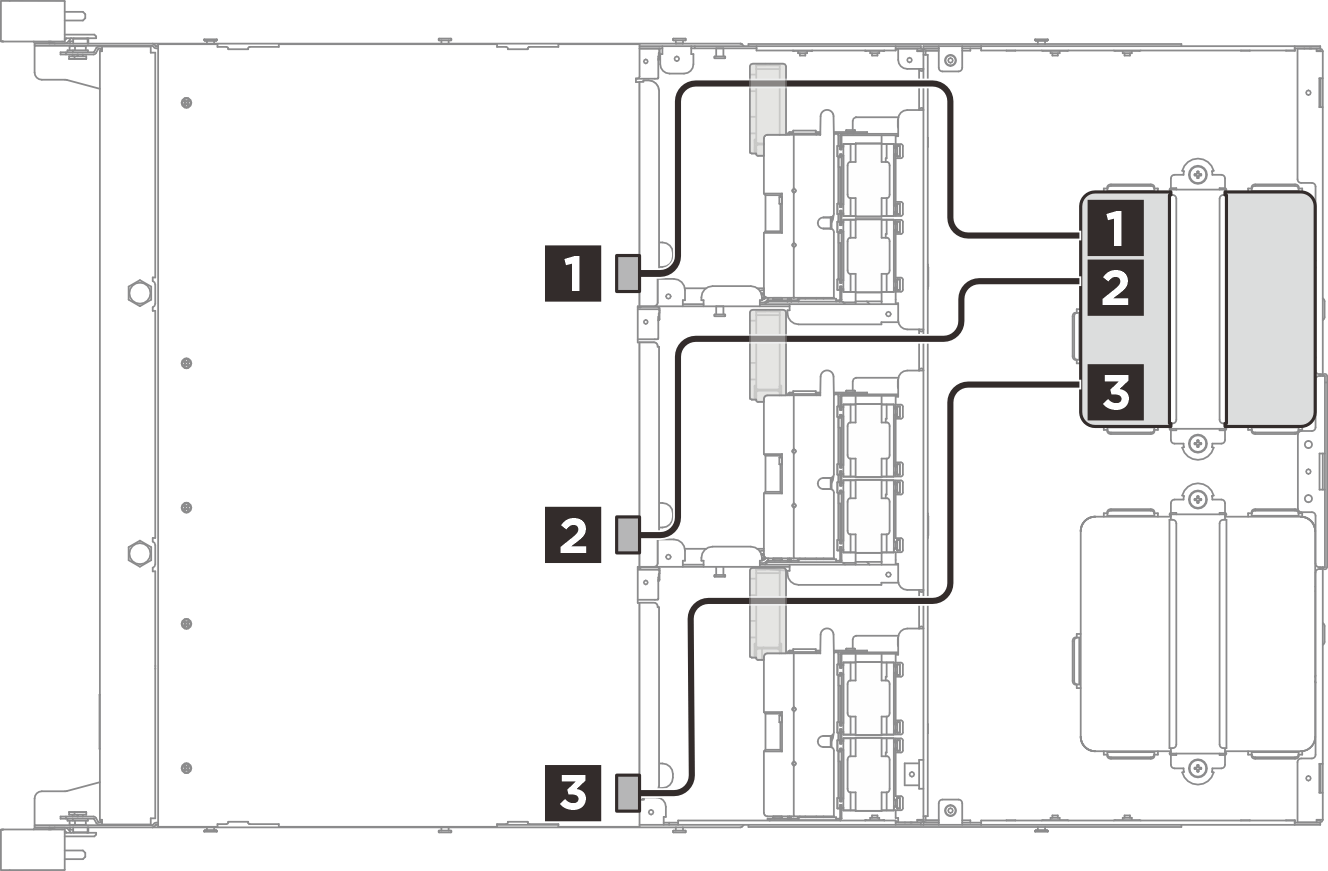

รูปที่ 4. การเดินสายอุปกรณ์แปลงไฟ 1U2N

ตารางที่ 3. การเดินสายสำหรับอุปกรณ์แปลงไฟ 1
สายจาก: โหนดไปยัง: อุปกรณ์แปลงไฟ 1
1ขั้วต่อไฟฟ้า 1 –ช่อง 1ขั้วต่อไฟฟ้า (อุปกรณ์แปลงไฟ 1)
2ขั้วต่อไฟฟ้า 1 –ช่อง 2
3ขั้วต่อไฟฟ้า 1 –ช่อง 3
ตารางที่ 4. การเดินสายสำหรับอุปกรณ์แปลงไฟ 2
สายจาก: โหนดไปยัง: อุปกรณ์แปลงไฟ 2
1ขั้วต่อไฟฟ้า 2 –ช่อง 1ขั้วต่อไฟฟ้า (อุปกรณ์แปลงไฟ 2)
2ขั้วต่อไฟฟ้า 2 –ช่อง 2
3ขั้วต่อไฟฟ้า 2 –ช่อง 3
