Instradamento dei cavi dell'adattatore di alimentazione dell'enclosure
Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi dell'adattatore di alimentazione dell'enclosure.
Nota
Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi.
Instradamento dei cavi dell'adattatore di alimentazione 1U2N
| Adattatore di alimentazione 1 | Adattatore di alimentazione 2 |
|---|---|

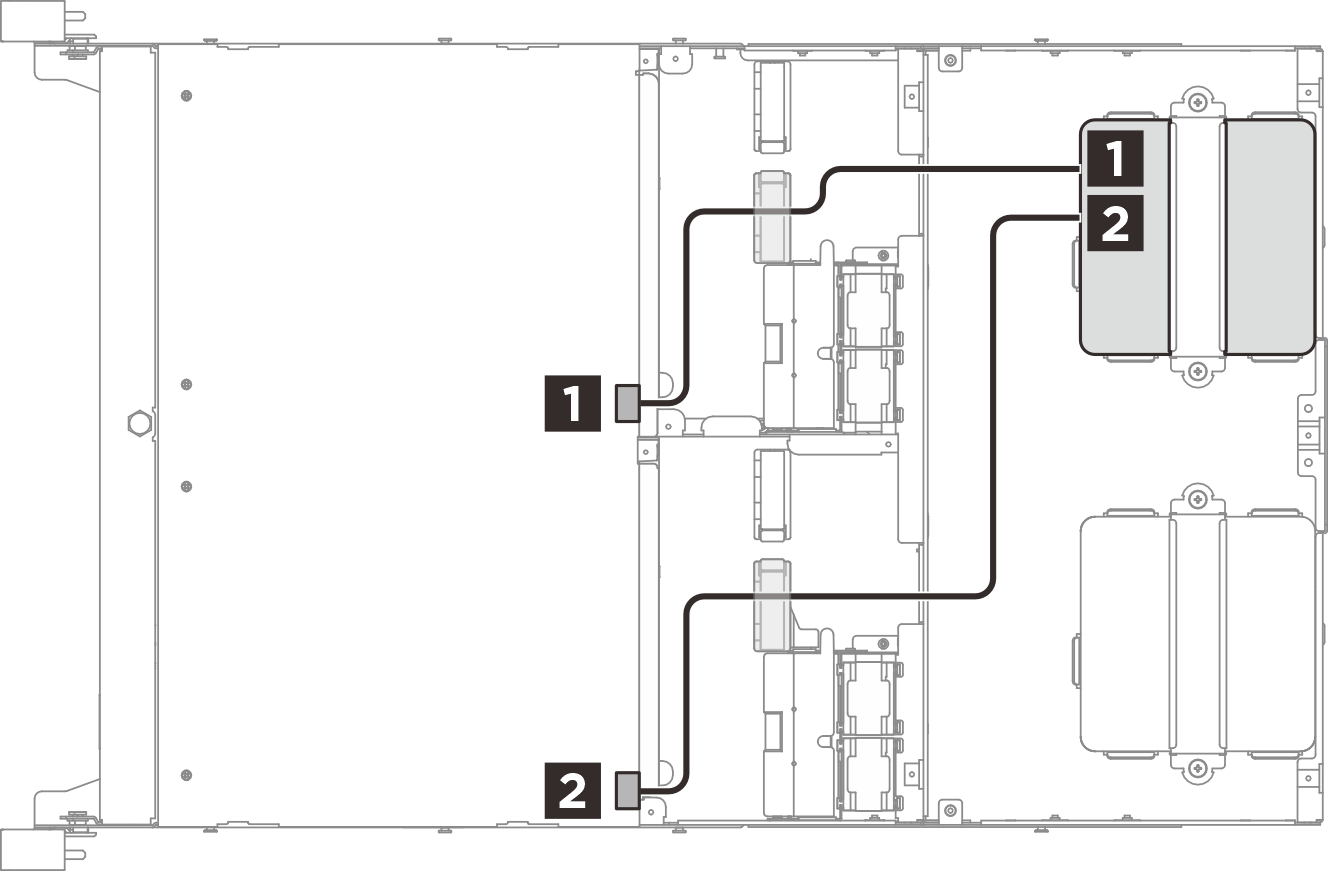

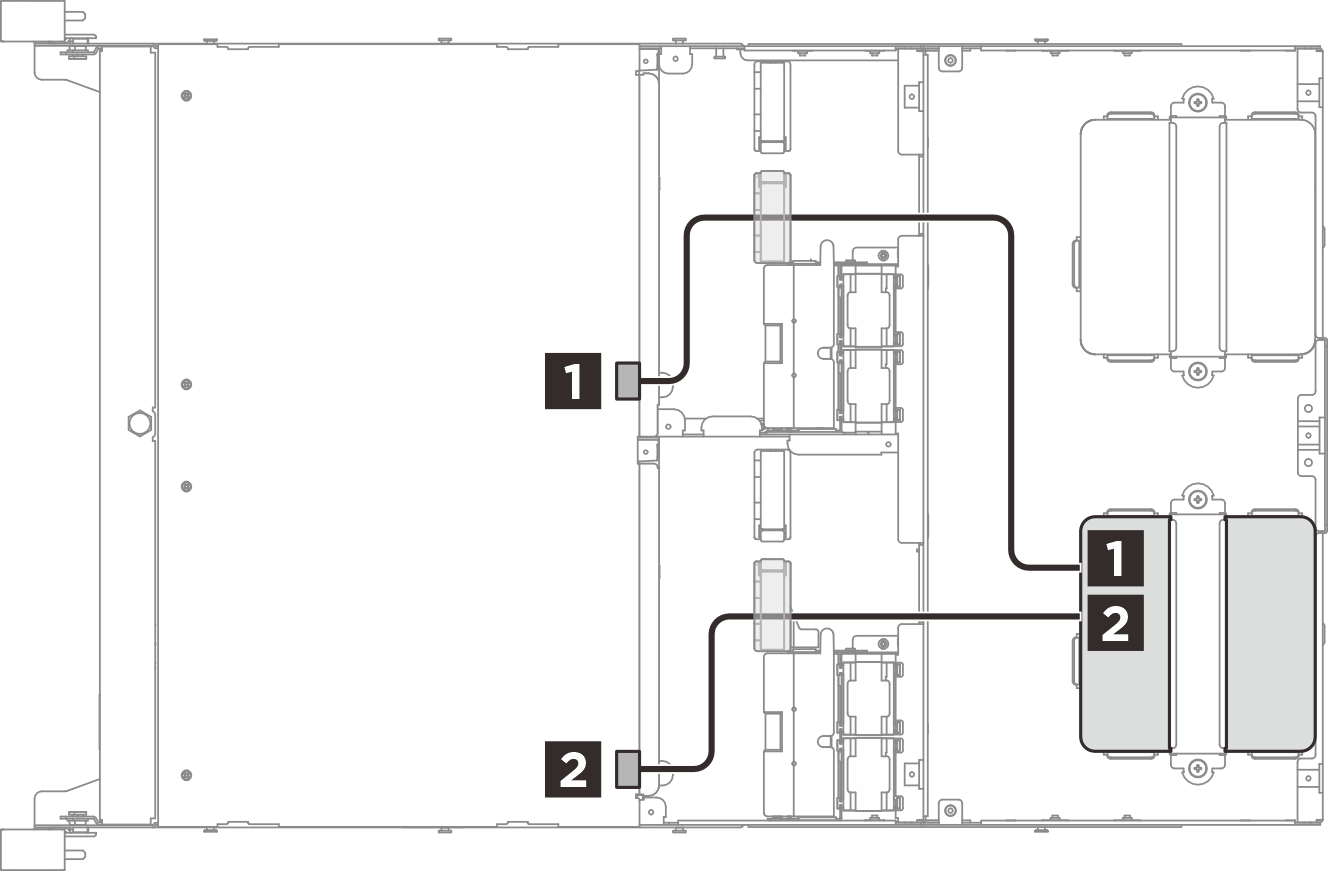

Figura 1. Instradamento dei cavi dell'adattatore di alimentazione 1U2N  | Figura 2. Instradamento dei cavi dell'adattatore di alimentazione 1U2N  |
| Cavo | Da: nodo | A: adattatore di alimentazione 1 |
|---|---|---|
| 1 | Adattatore di alimentazione 1 -Vano 1 | Connettori di alimentazione (adattatore di alimentazione 1) |
| 2 | Adattatore di alimentazione 1 –Vano 2 |
| Cavo | Da: nodo | A: adattatore di alimentazione 2 |
|---|---|---|
| 1 | Connettore di alimentazione 2 -Vano 1 | Connettori di alimentazione (adattatore di alimentazione 2) |
| 2 | Connettore di alimentazione 2 –Vano 2 |
Instradamento dei cavi dell'adattatore di alimentazione 1U3N
| Adattatore di alimentazione 1 | Adattatore di alimentazione 2 |
|---|---|

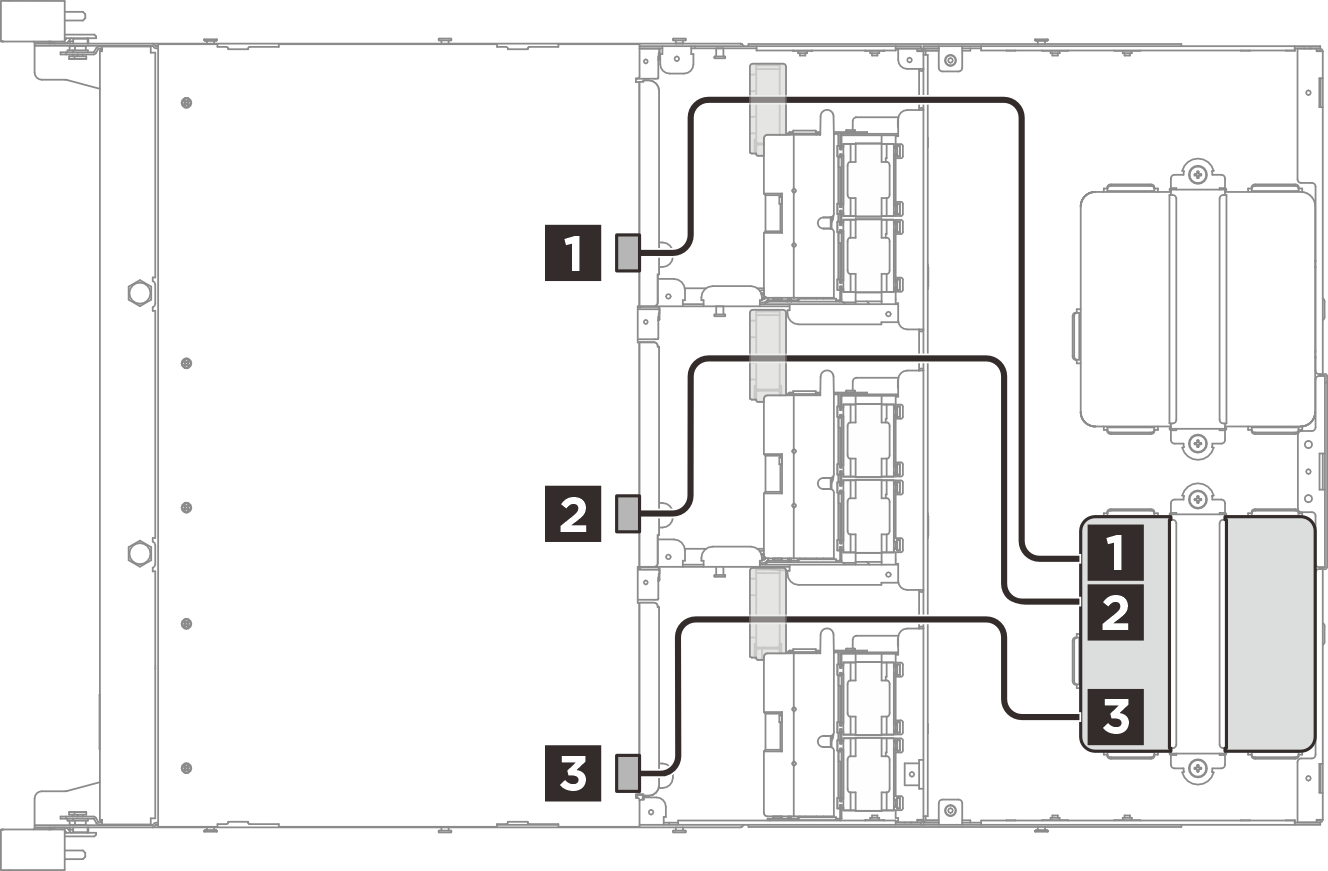

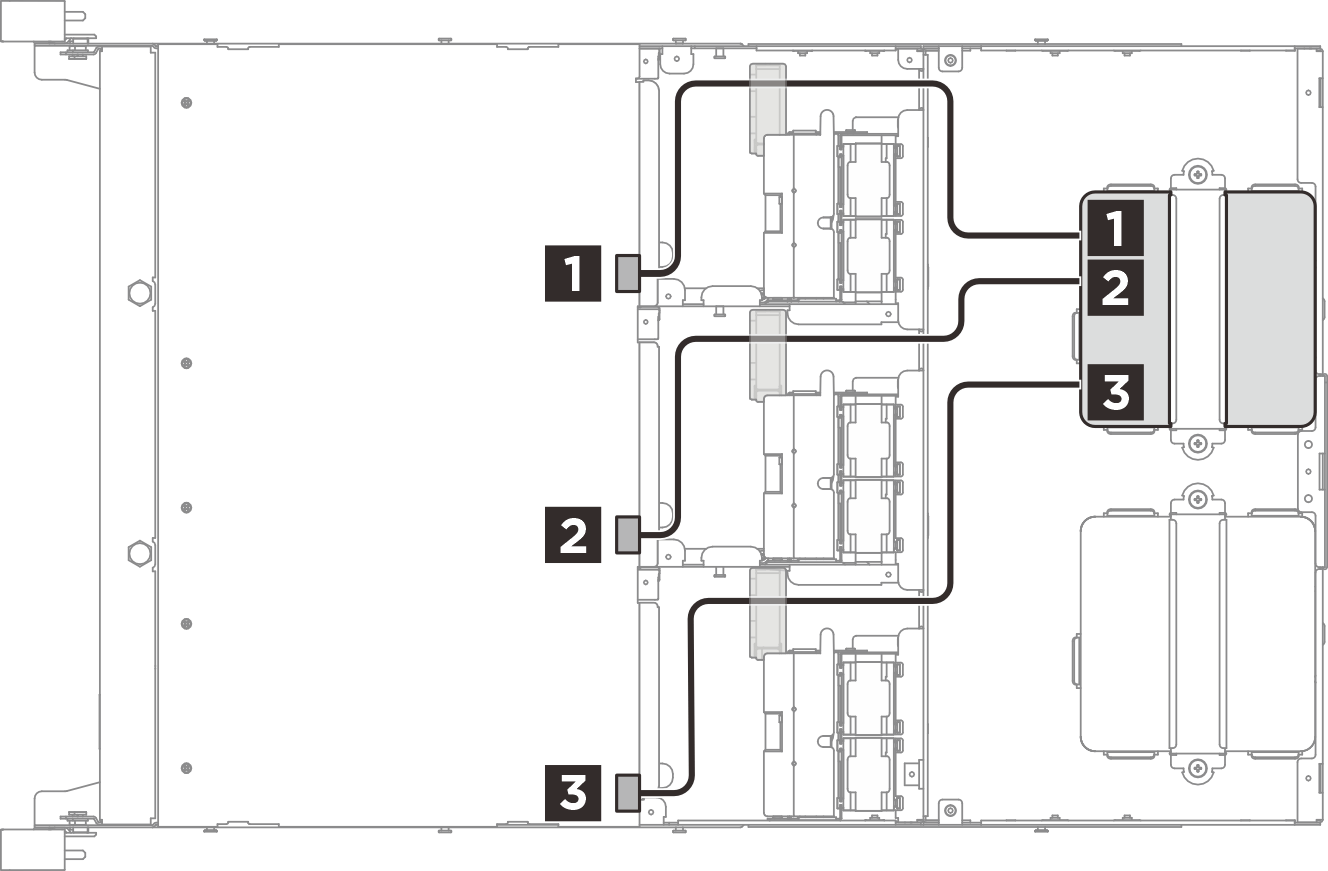

Figura 3. Instradamento dei cavi dell'adattatore di alimentazione 1U3N  | Figura 4. Instradamento dei cavi dell'adattatore di alimentazione 1U2N  |
| Cavo | Da: nodo | A: adattatore di alimentazione 1 |
|---|---|---|
| 1 | Adattatore di alimentazione 1 –Vano 1 | Connettori di alimentazione (adattatore di alimentazione 1) |
| 2 | Adattatore di alimentazione 1 –Vano 2 | |
| 3 | Adattatore di alimentazione 1 –Vano 3 |
| Cavo | Da: nodo | A: adattatore di alimentazione 2 |
|---|---|---|
| 1 | Connettore di alimentazione 2 –Vano 1 | Connettori di alimentazione (adattatore di alimentazione 2) |
| 2 | Connettore di alimentazione 2 –Vano 2 | |
| 3 | Connettore di alimentazione 2 –Vano 3 |
