機體電源整流器纜線佈線
請依照本節中的指示，瞭解如何為機體電源整流器進行纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
進行纜線佈線時，確保所有纜線都正確穿過纜線導件和纜線夾。

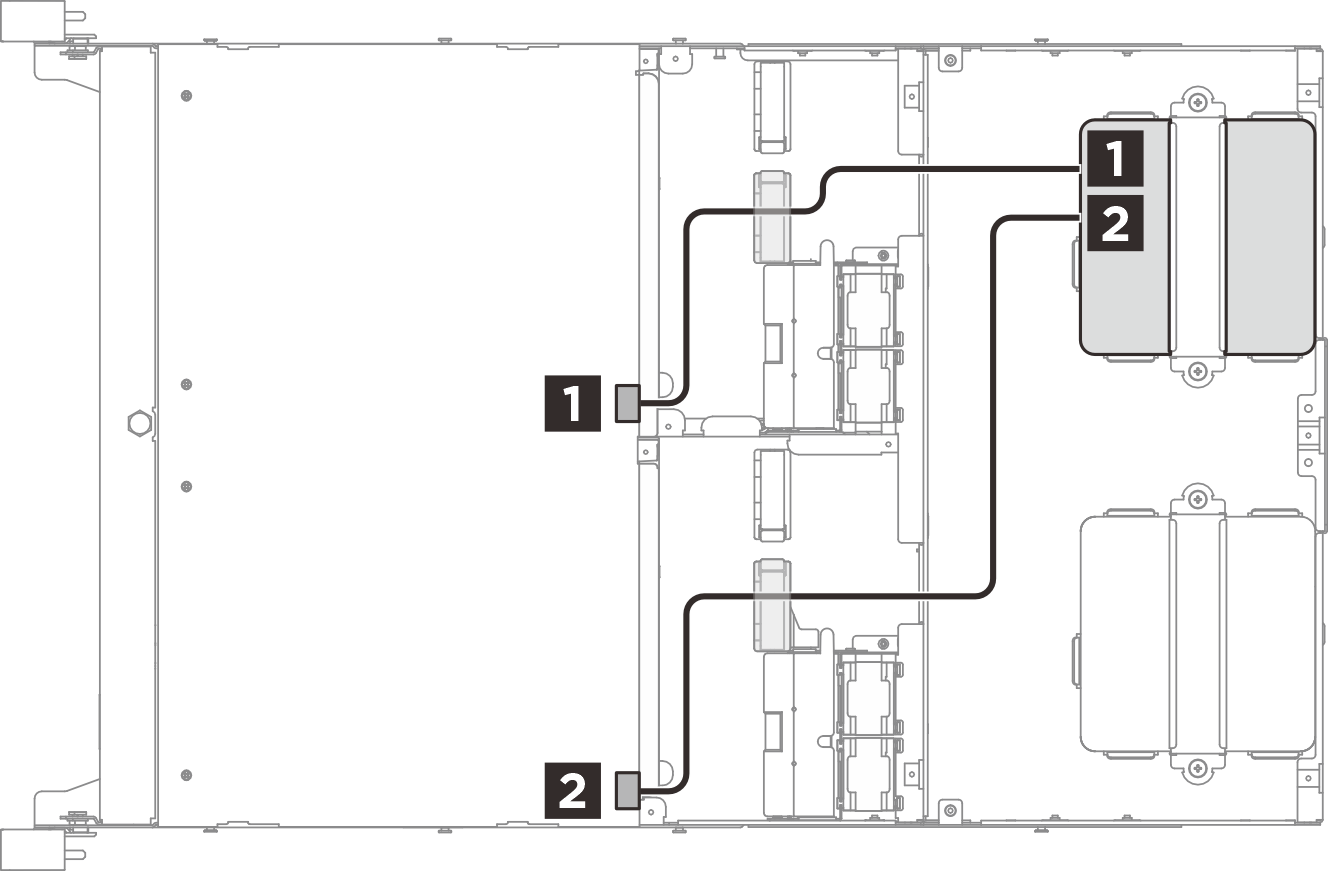

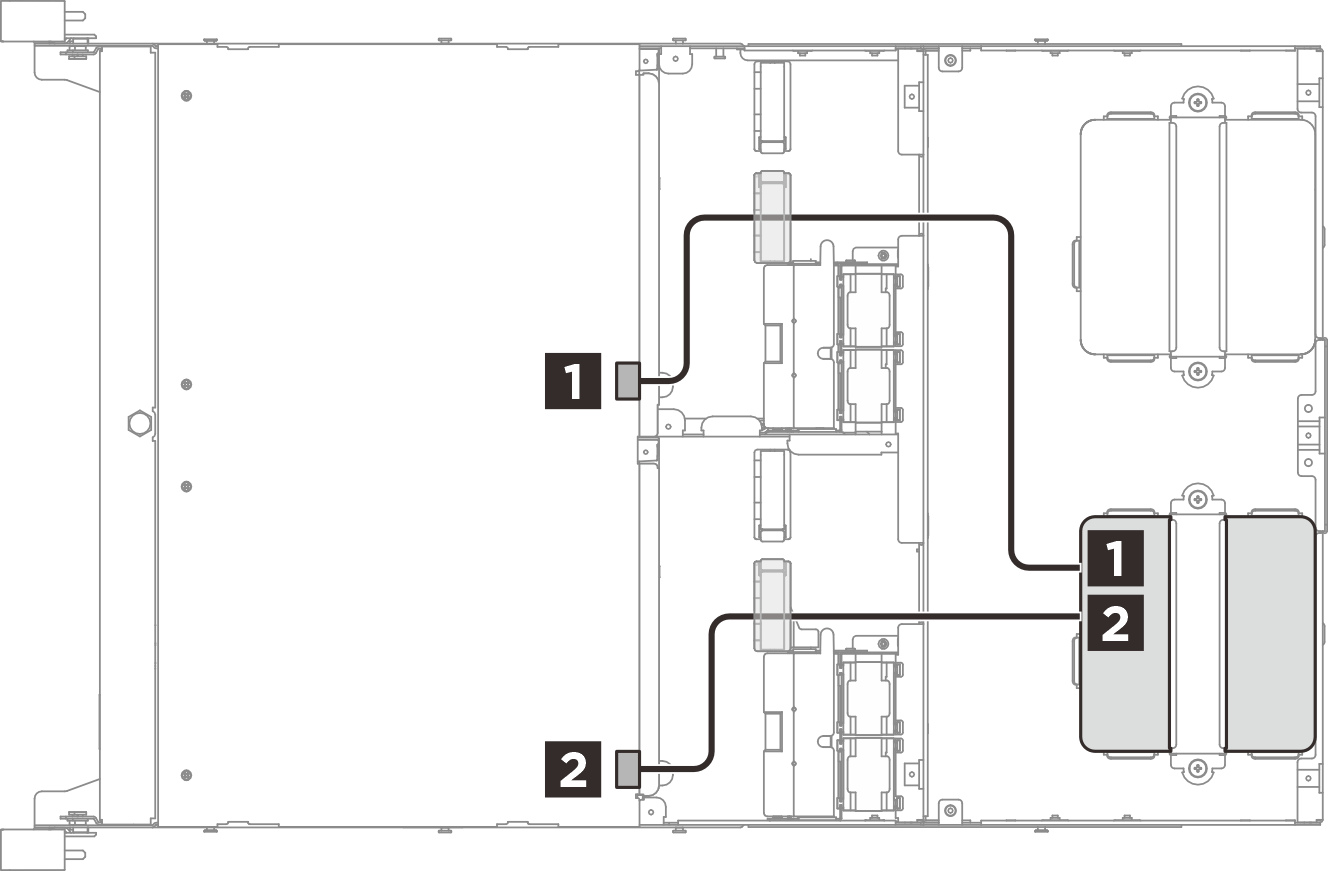

1U2N 電源整流器的纜線佈線
| 電源整流器 1 | 電源整流器 2 |
|---|---|
圖 1. 1U2N 電源整流器的纜線佈線  | 圖 2. 1U2N 電源整流器的纜線佈線  |
| 纜線 | 從：節點 | 到：電源整流器 1 |
|---|---|---|
| 1 | 電源接頭 1 –機槽 1 | 電源接頭（電源整流器 1） |
| 2 | 電源接頭 1 –機槽 2 |
| 纜線 | 從：節點 | 到：電源整流器 2 |
|---|---|---|
| 1 | 電源接頭 2 –機槽 1 | 電源接頭（電源整流器 2） |
| 2 | 電源接頭 2 –機槽 2 |

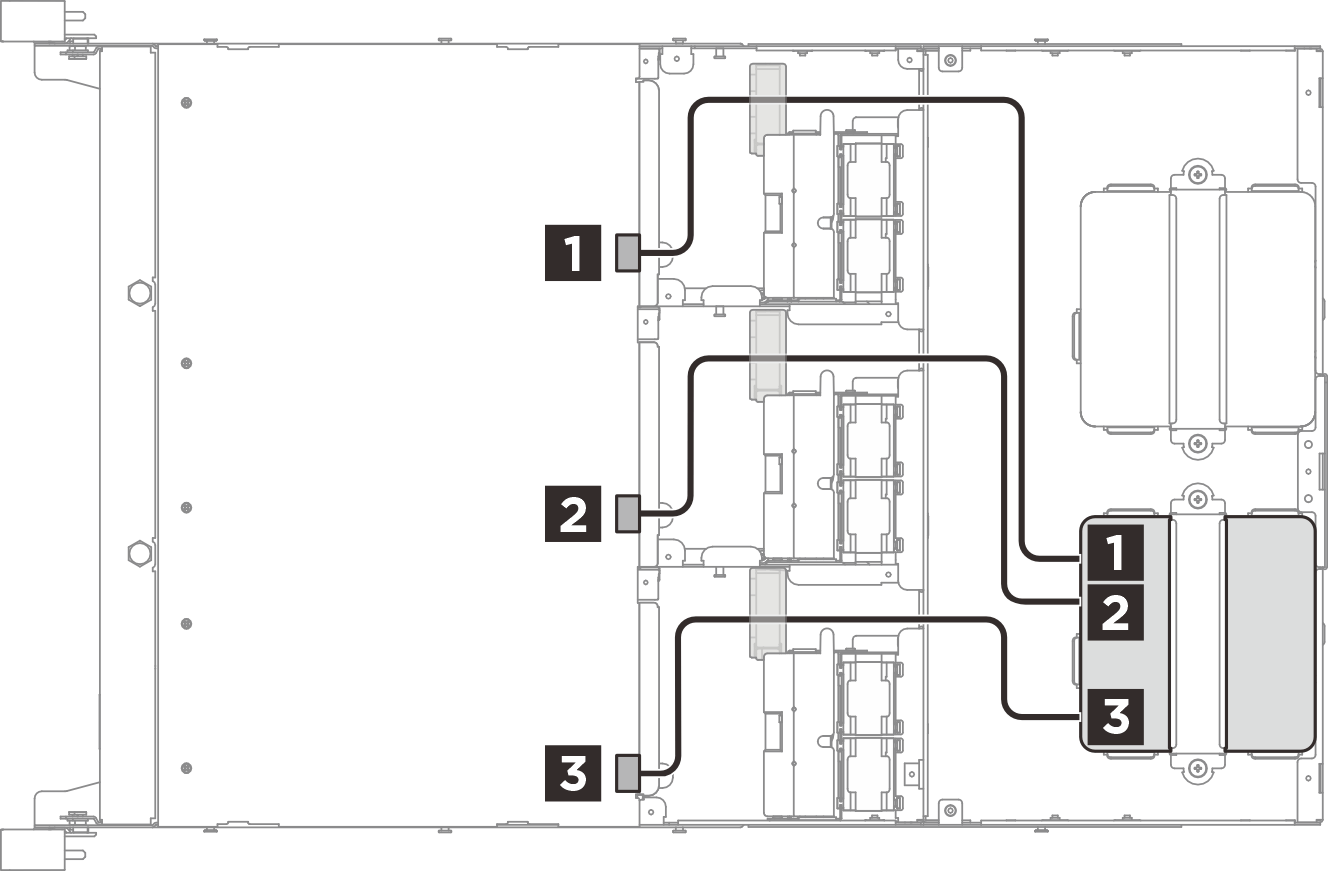

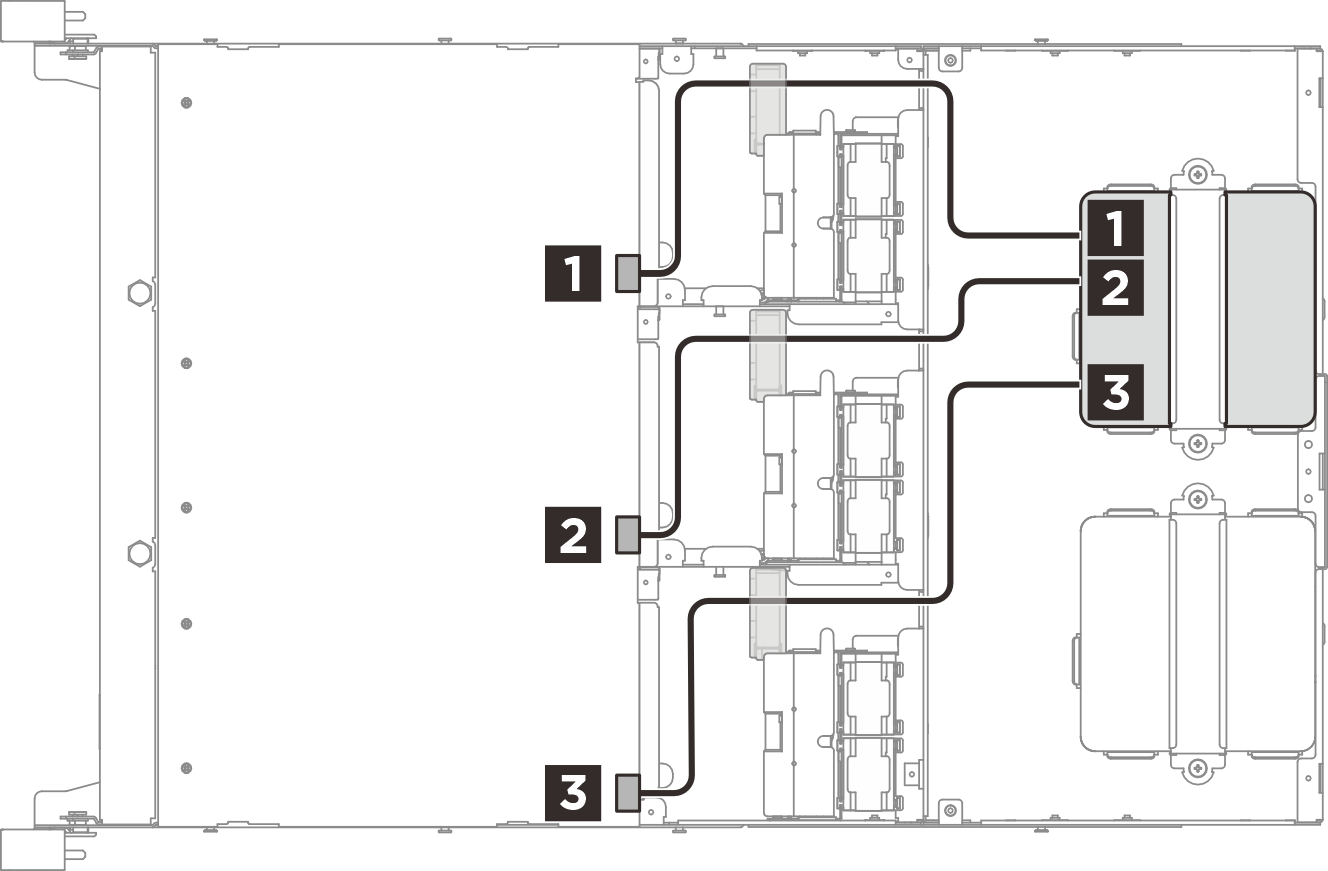

1U3N 電源整流器的纜線佈線
| 電源整流器 1 | 電源整流器 2 |
|---|---|
圖 3. 1U3N 電源整流器的纜線佈線  | 圖 4. 1U2N 電源整流器的纜線佈線  |
| 纜線 | 從：節點 | 到：電源整流器 1 |
|---|---|---|
| 1 | 電源接頭 1 –機槽 1 | 電源接頭（電源整流器 1） |
| 2 | 電源接頭 1 –機槽 2 | |
| 3 | 電源接頭 1 –機槽 3 |
| 纜線 | 從：節點 | 到：電源整流器 2 |
|---|---|---|
| 1 | 電源接頭 2 –機槽 1 | 電源接頭（電源整流器 2） |
| 2 | 電源接頭 2 –機槽 2 | |
| 3 | 電源接頭 2 –機槽 3 |
