內部纜線佈線
本節提供特定元件的內部纜線佈線相關資訊。
當ThinkEdge SE100在機架裝載配置中時，1U2N 機體最多可包含兩個配備 PCIe 擴充套件的 ThinkEdge SE100 節點，而 1U3N 最多可包含三個 ThinkEdge SE100 節點。確保按照下列步驟將纜線連接到 ThinkEdge SE100 節點和擴充套件的背面 I/O 接頭，並確保相關纜線穿過纜線夾和導件。
程序
從機體卸下橫槓。請參閱卸下電源整流器（機架裝載）中的步驟 2。

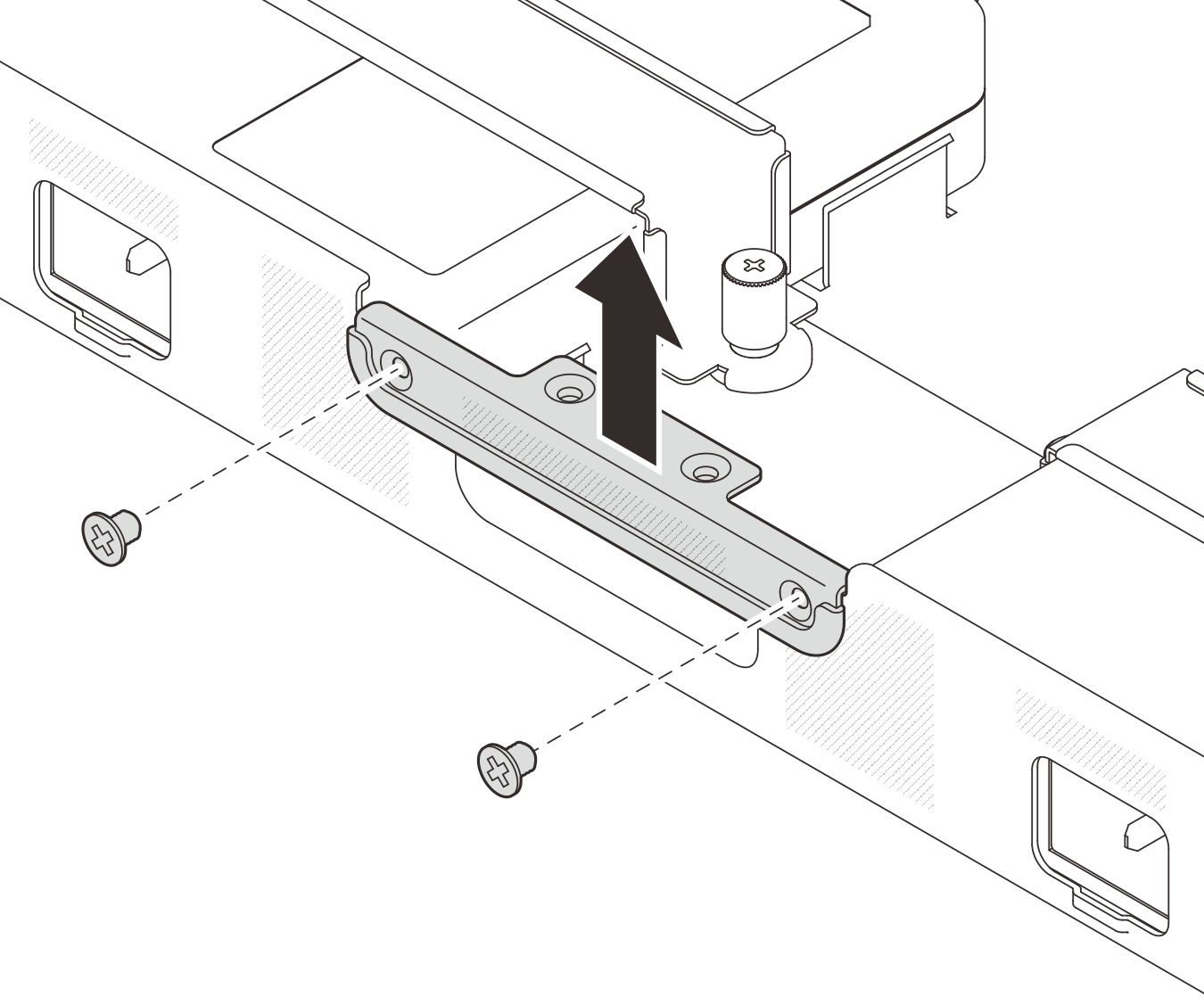

- 鬆開固定背面托架的兩個螺絲，然後從機體卸下背面托架。圖 1. 卸下機體背面托架

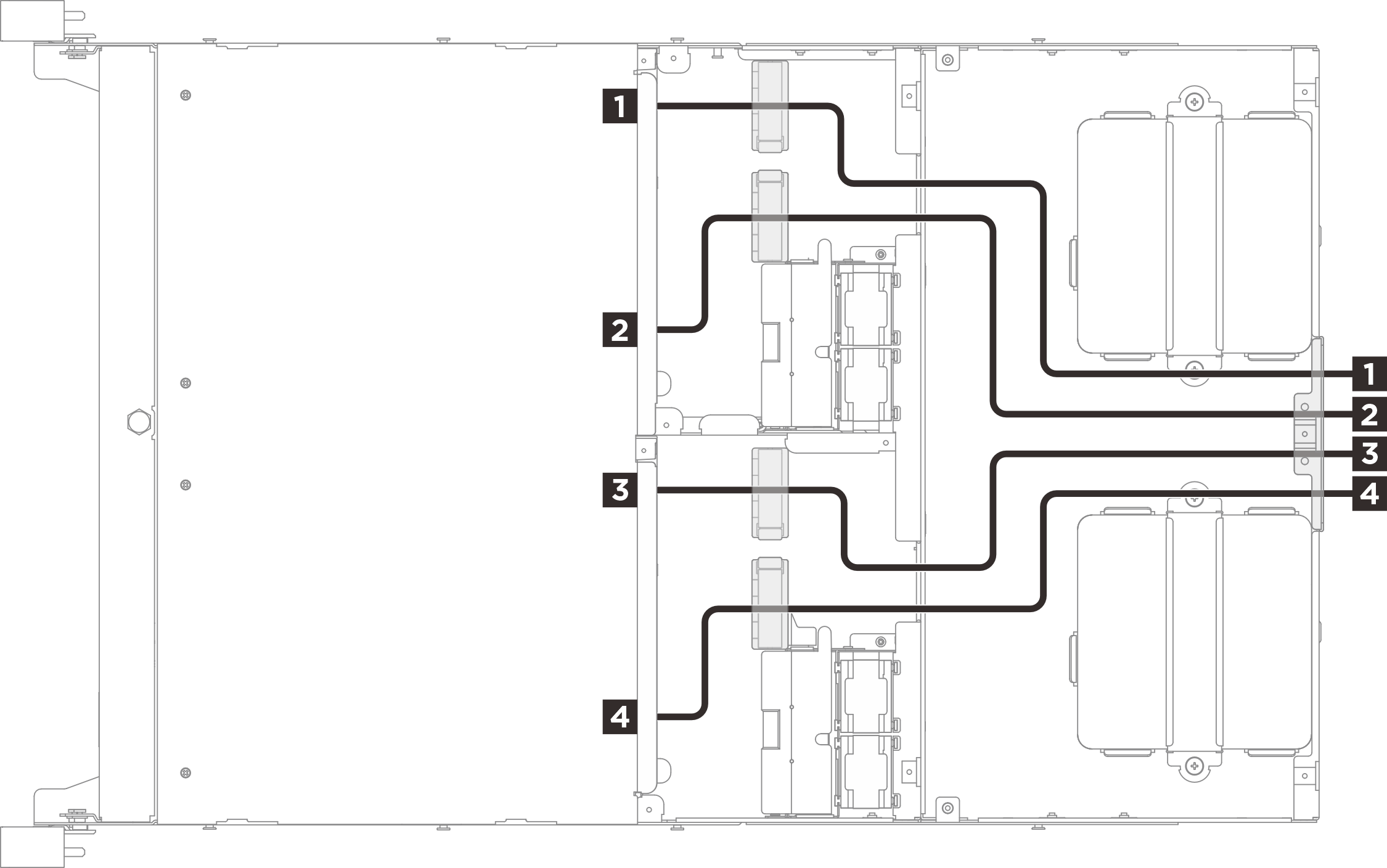

- 確定相關纜線穿過纜線夾和導件，如下圖所示：圖 2. 1U2N 機體上的纜線夾和導件

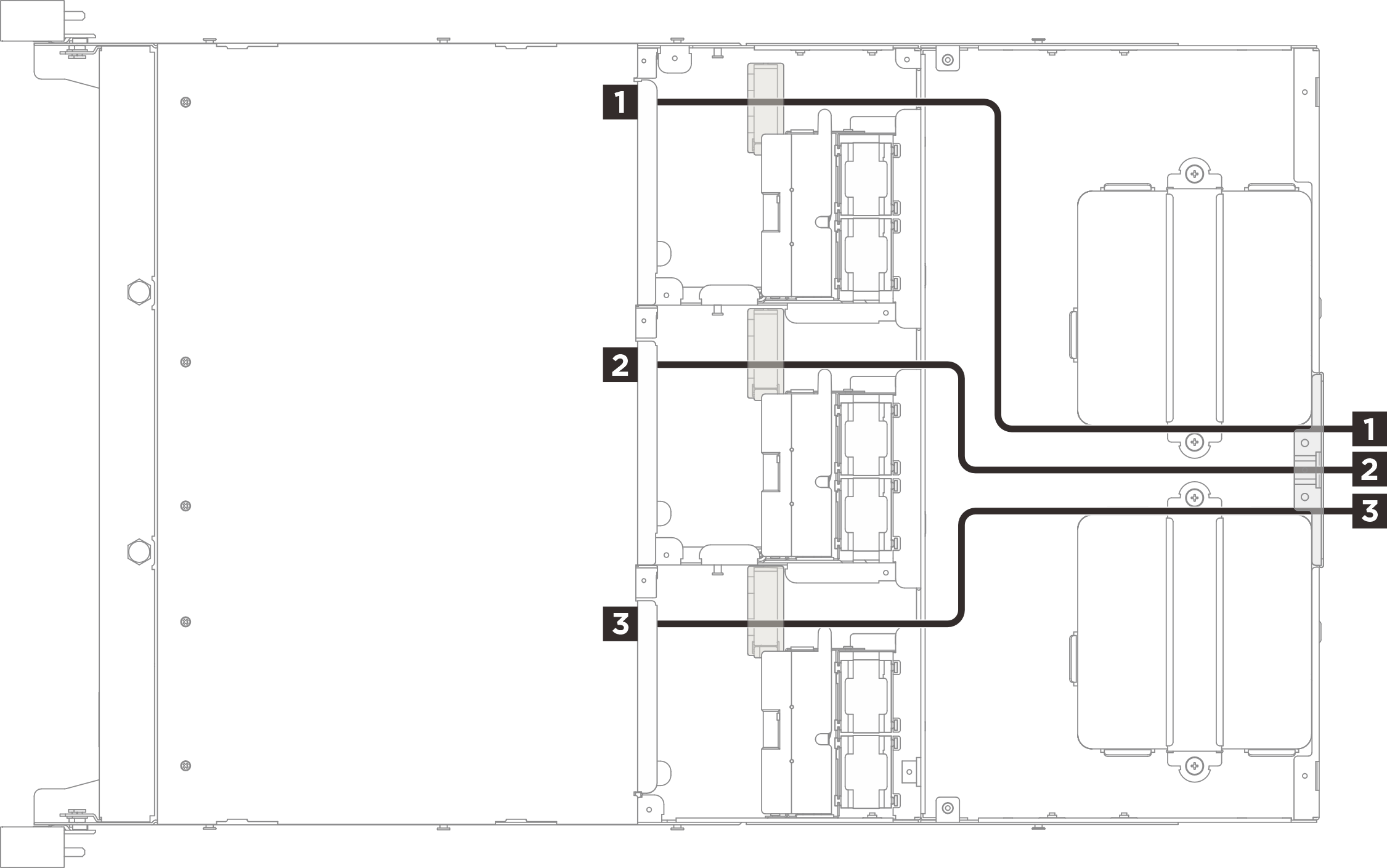

纜線 從 機體機槽 1 PCIe 擴充套件背面 I/O 接頭 機槽 1 2 節點背面 I/O 接頭 3 PCIe 擴充套件背面 I/O 接頭 機槽 2 4 節點背面 I/O 接頭 圖 3. 1U3N 機體上的纜線夾和導件
纜線 從 機體機槽 1 節點背面 I/O 接頭 機槽 1 2 機槽 2 3 機槽 3
小心
當您從主機板拔下纜線時，請解開所有閂鎖、鬆開纜線接頭的卡榫或鎖夾。若卸下纜線之前沒有鬆開它們，會損及主機板上脆弱的纜線插座。請嚴格遵循以下指示，以免損壞主機板上的纜線插座。若纜線插座有任何損壞，可能都需要更換主機板。
沿著與對應纜線插座對齊的方向，垂直或水平插入纜線接頭，並避免任何傾斜。
- 若要從主機板拔下纜線，請執行以下操作：
按住纜線接頭上的所有閂鎖、鬆開卡榫或鎖夾，以鬆開纜線接頭。
- 沿著與對應纜線插座對齊的方向，垂直或水平拔出纜線接頭，並避免任何傾斜。註纜線接頭可能與圖示中的樣式不同，但卸下的程序相同。
