การเดินสายภายใน
ส่วนนี้แสดงข้อมูลเกี่ยวกับการเดินสายภายในของส่วนประกอบเฉพาะ
เมื่อ ThinkEdge SE100 อยู่ในการกําหนดค่าการติดตั้งแร็ค ช่องใส่ 1U2N สามารถมีโหนด ThinkEdge SE100 ได้สูงสุดสองโหนดพร้อมชุดขยาย PCIe ในขณะที่ 1U3N สามารถมีโหนด ThinkEdge SE100 ได้สูงสุดสามโหนด ตรวจสอบให้แน่ใจว่าได้ทำตามขั้นตอนด้านล่างเพื่อเชื่อมต่อสายเข้ากับขั้วต่อ I/O ด้านหลังของโหนด ThinkEdge SE100 และชุดขยาย และตรวจสอบให้แน่ใจว่าสายที่เกี่ยวข้องผ่านคลิปยึดสายและช่องนำร่องสาย
ขั้นตอน
- ถอดส่วนประกอบต่อไปนี้ที่ติดตั้งบนช่องใส่ และเก็บไว้ในที่ปลอดภัยและมีการป้องกันไฟฟ้าสถิต
ถอดครอสบาร์ออกจากช่องใส่ ดูขั้นตอนที่ 2 ใน ถอดอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)
- คลายสกรูสองตัวที่ยึดโครงยึดด้านหลัง จากนั้น ให้ถอดโครงยึดด้านหลังออกจากช่องใส่รูปที่ 1. การถอดโครงยึดด้านหลังช่องใส่
- ตรวจสอบให้แน่ใจว่าสายที่เกี่ยวข้องผ่านคลิปยึดสายและตัวกั้นตามภาพด้านล่าง:รูปที่ 2. คลิปยึดและตัวนำสายบนช่องใส่ 1U2N

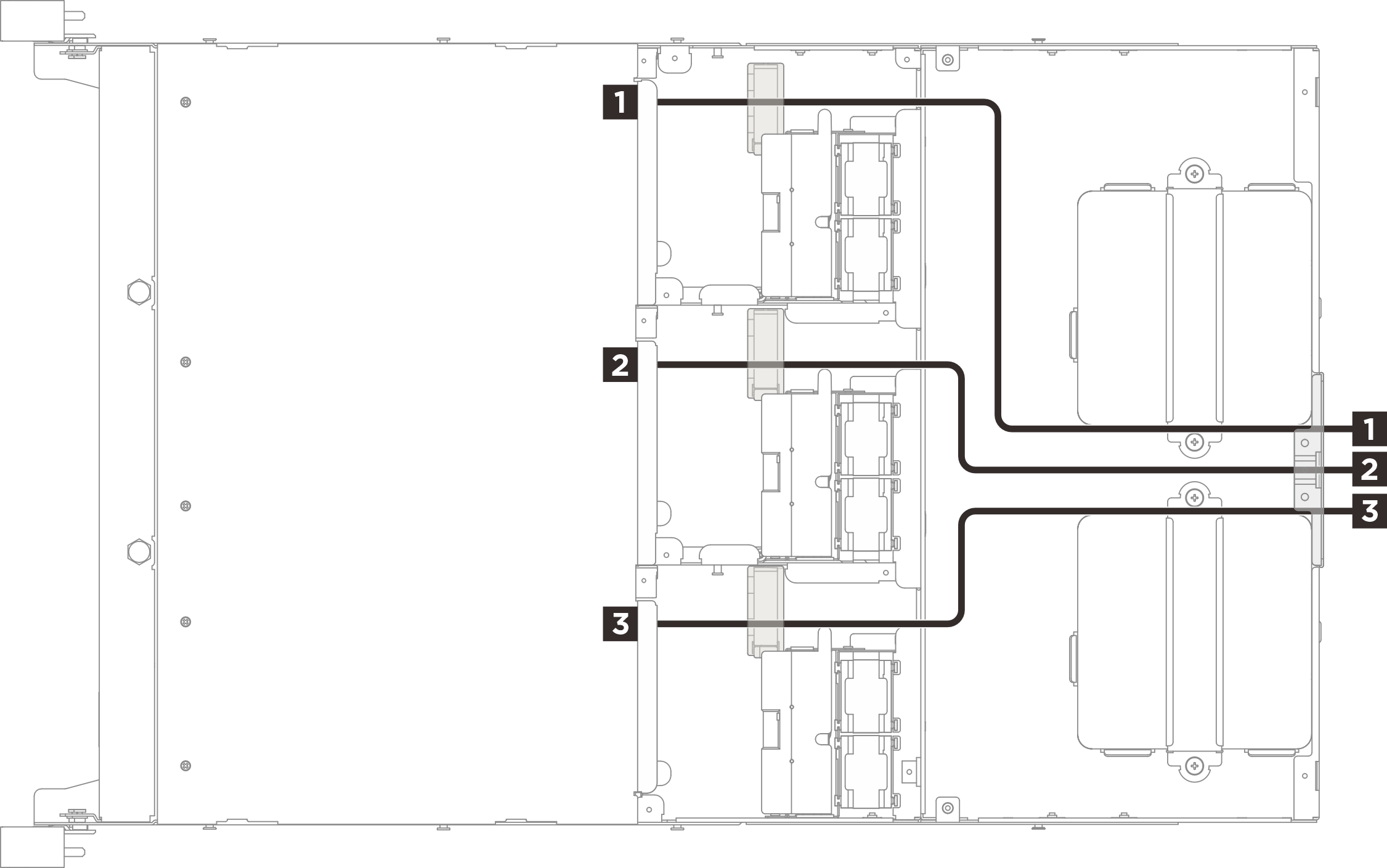

สาย จาก ช่องของช่องใส่ 1 ด้านหลังขั้วต่อ I/O สำหรับชุดขยาย PCIe ช่อง 1 2 ขั้วต่อ I/O ด้านหลังโหนด 3 ด้านหลังขั้วต่อ I/O สำหรับชุดขยาย PCIe ช่อง 2 4 ขั้วต่อ I/O ด้านหลังโหนด รูปที่ 3. คลิปยึดและตัวนำสายบนช่องใส่ 1U3N
สาย จาก ช่องของช่องใส่ 1 ขั้วต่อ I/O ด้านหลังโหนด ช่อง 1 2 ช่อง 2 3 ช่อง 3
ข้อควรสนใจ
ปลดสลัก แถบปลด หรือตัวล็อคทั้งหมดบนขั้วต่อสายเคเบิลเมื่อคุณถอดสายออกจากแผงระบบ การไม่ปลดสิ่งเหล่านี้ก่อนถอดสายจะทำความเสียหายแก่ช่องเสียบสายบนแผงระบบซึ่งมีความเปราะบาง ปฏิบัติตามคำแนะนำต่อไปนี้อย่างเคร่งครัดเพื่อหลีกเลี่ยงความเสียหายต่อช่องเสียบสายบนแผงระบบ ช่องเสียบสายที่ชำรุดเสียหายอาจทำให้ต้องเปลี่ยนแผงระบบ
เชื่อมต่อขั้วต่อสายในแนวตั้งหรือแนวนอนให้สอดคล้องกับทิศทางของช่องเสียบสายที่เกี่ยวข้อง โดยหลีกเลี่ยงการเอียง
- ในการถอดสายออกจากแผงระบบ ให้ทำดังนี้:
กดค้างไว้ที่สลักทั้งหมด แท็บปลด หรือตัวล็อคบนขั้วต่อสายเพื่อปลดขั้วต่อสาย
- ถอดขั้วต่อสายในแนวตั้งหรือแนวนอนให้สอดคล้องกับทิศทางของช่องเสียบสายที่เกี่ยวข้อง โดยหลีกเลี่ยงการเอียงหมายเหตุขั้วต่อสายอาจดูแตกต่างจากขั้วต่อในภาพประกอบ แต่มีขั้นตอนการถอดเหมือนกัน
