エンクロージャー・ファン制御ボードのケーブル配線
ファン制御ボードのケーブル配線方法については、このセクションの手順に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルを配線するときは、ケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。
1U2N ファン制御ボードのケーブル配線

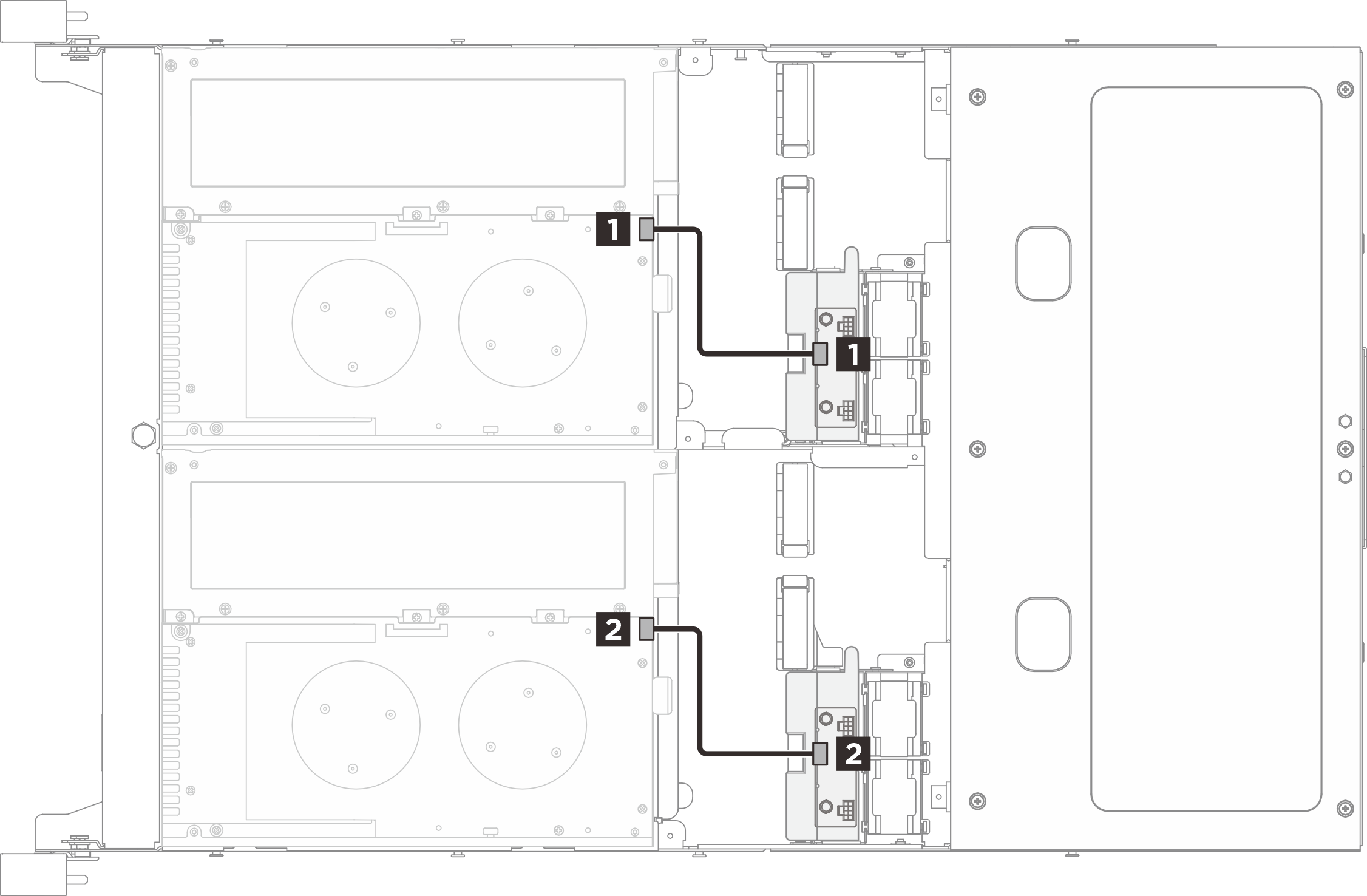

図 1. 1U2N ファン制御ボードのケーブル配線
| ケーブル | 始点: ノード | 終点: ファン制御ボード | ケーブルの長さ |
|---|---|---|---|
| 1 | ファン制御ボード・コネクター (ベイ 1) | 電源コネクターと信号コネクター (ベイ 1) | 130 mm |
| 2 | ファン制御ボード・コネクター (ベイ 2) | 電源コネクターと信号コネクター (ベイ 2) | 130 mm |
1U3N ファン制御ボードのケーブル配線

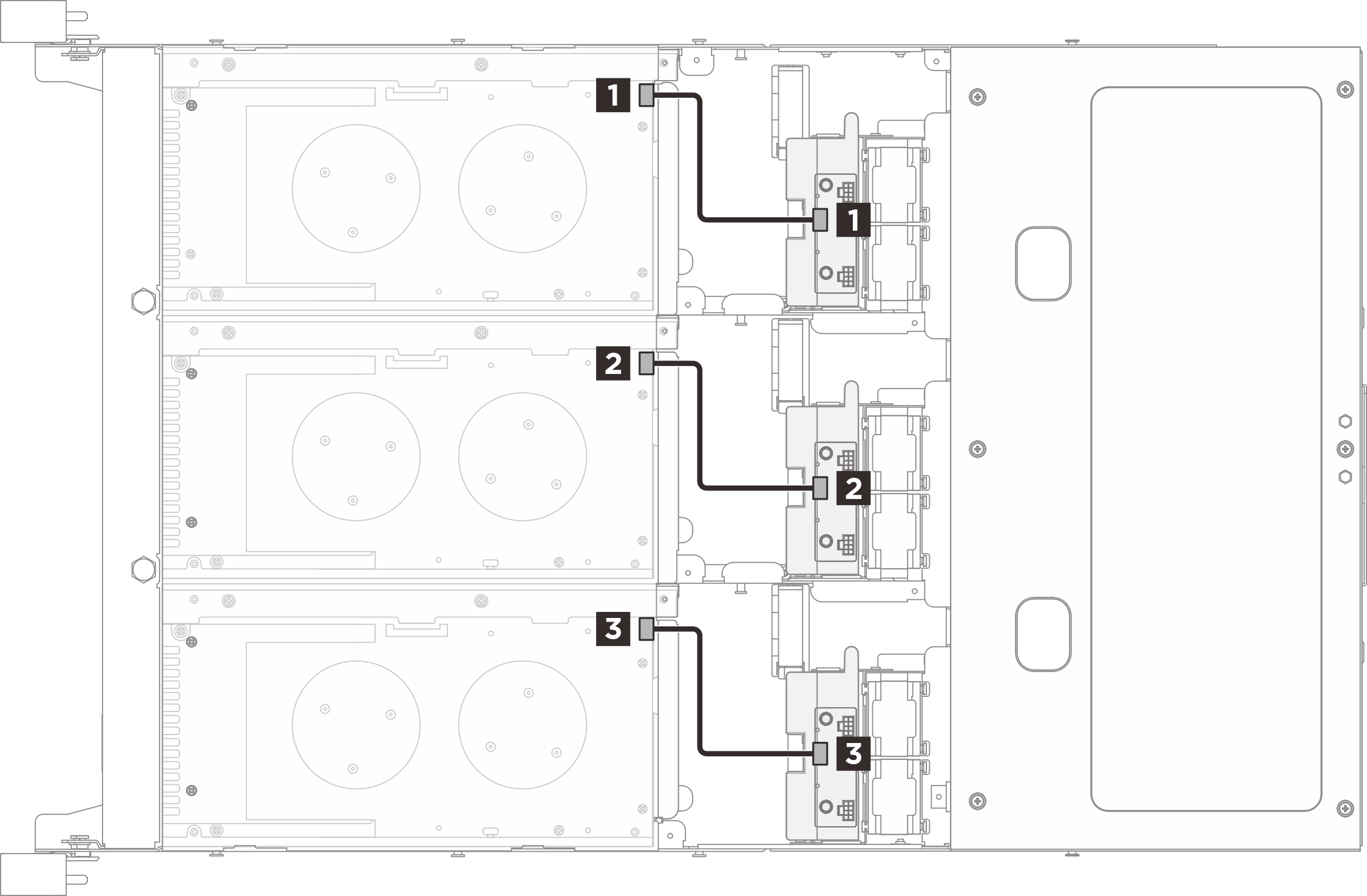

図 2. 1U3N ファン制御ボードのケーブル配線
| ケーブル | 始点: ノード | 終点: ファン制御ボード | ケーブルの長さ |
|---|---|---|---|
| 1 | ファン制御ボード・コネクター (ベイ 1) | 電源コネクターと信号コネクター (ベイ 1) | 130 mm |
| 2 | ファン制御ボード・コネクター (ベイ 2) | 電源コネクターと信号コネクター (ベイ 2) | 130 mm |
| 3 | ファン制御ボード・コネクター (ベイ 3) | 電源コネクターと信号コネクター (ベイ 3) | 130 mm |
