Kabelführung für die Lüfterplatine des Gehäuses
In diesem Abschnitt erfahren Sie, wie die Kabelführung für eine Lüfterplatine funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen und Kabelklemmen geführt werden.
Kabelführung für 1U2N Lüfterplatine

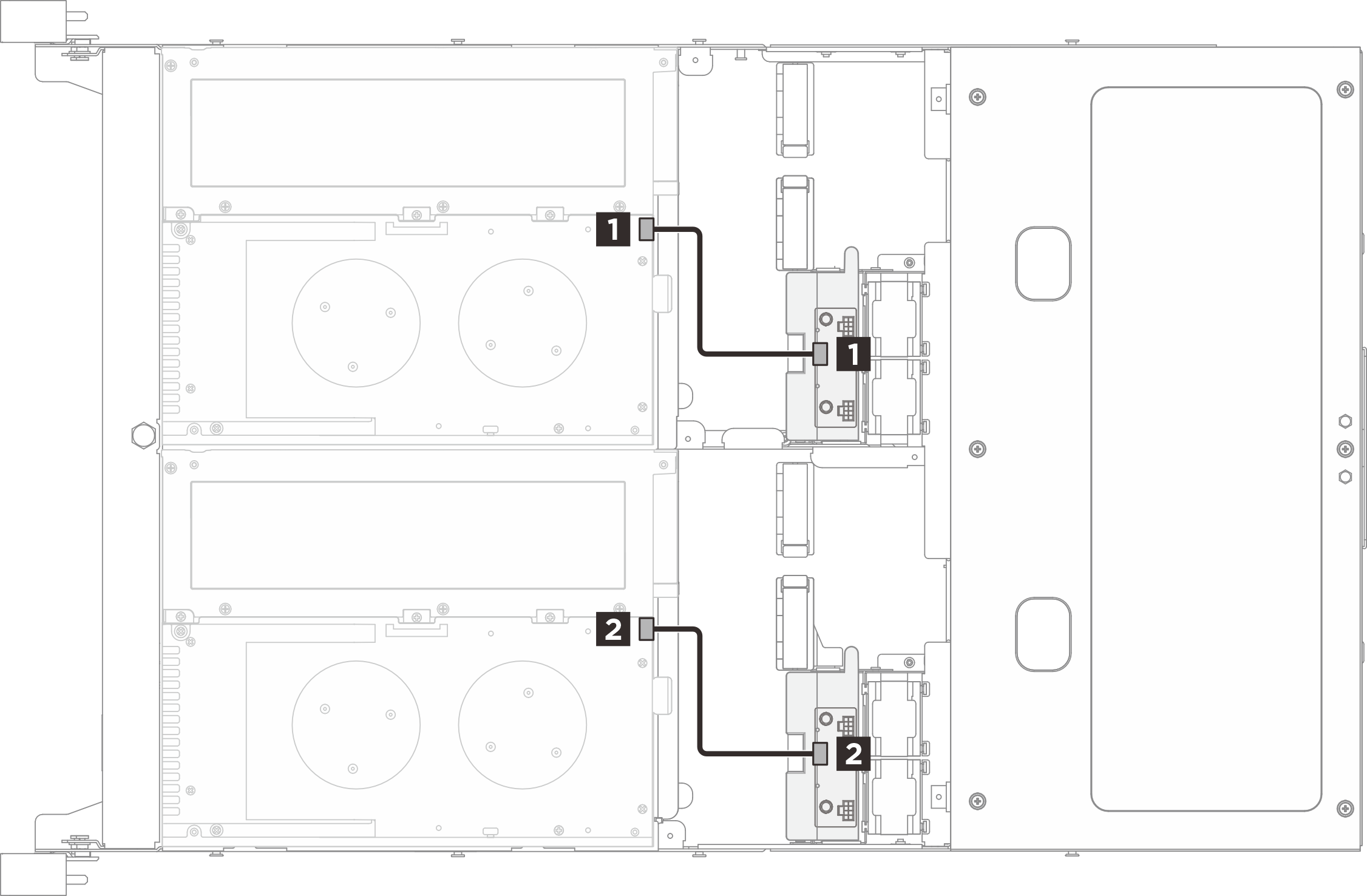

Abbildung 1. Kabelführung für 1U2N Lüfterplatine
| Kabel | Von: Knoten | Bis: Lüfterplatine | Kabellänge |
|---|---|---|---|
| 1 | Lüfterplatinenanschluss –Position 1 | Netz- und Signalanschluss –Position 1 | 130 mm |
| 2 | Lüfterplatinenanschluss –Position 2 | Netz- und Signalanschluss –Position 2 | 130 mm |
Kabelführung für 1U3N Lüfterplatine

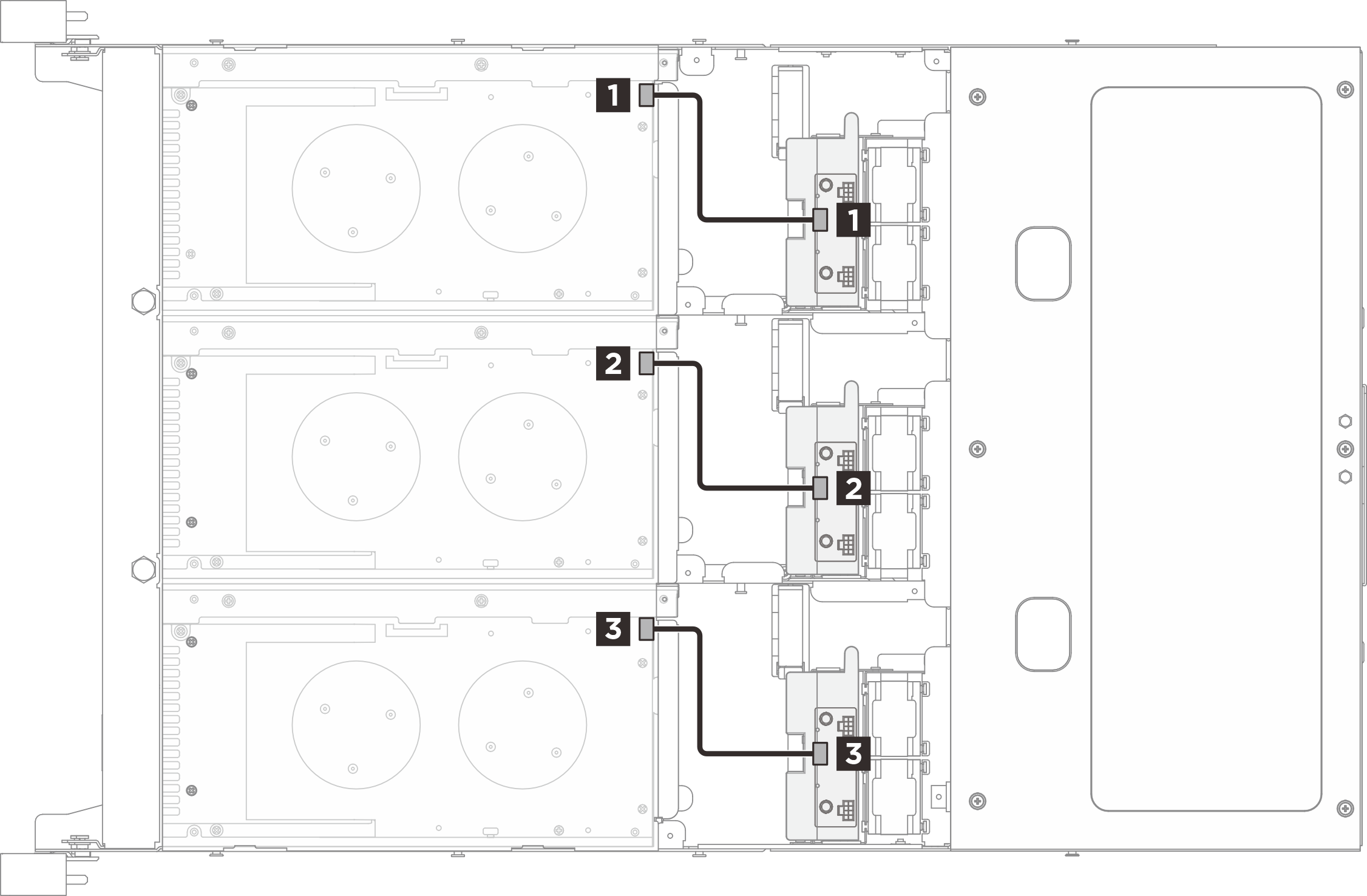

Abbildung 2. Kabelführung für 1U3N Lüfterplatine
| Kabel | Von: Knoten | Bis: Lüfterplatine | Kabellänge |
|---|---|---|---|
| 1 | Lüfterplatinenanschluss –Position 1 | Netz- und Signalanschluss –Position 1 | 130 mm |
| 2 | Lüfterplatinenanschluss –Position 2 | Netz- und Signalanschluss –Position 2 | 130 mm |
| 3 | Lüfterplatinenanschluss –Position 3 | Netz- und Signalanschluss –Position 3 | 130 mm |
