机柜风扇控制板线缆布放
按照本节中的说明了解如何为风扇控制板进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
请确保使用线缆导向装置和线缆夹正确布放所有线缆。
1U2N 风扇控制板的线缆布放

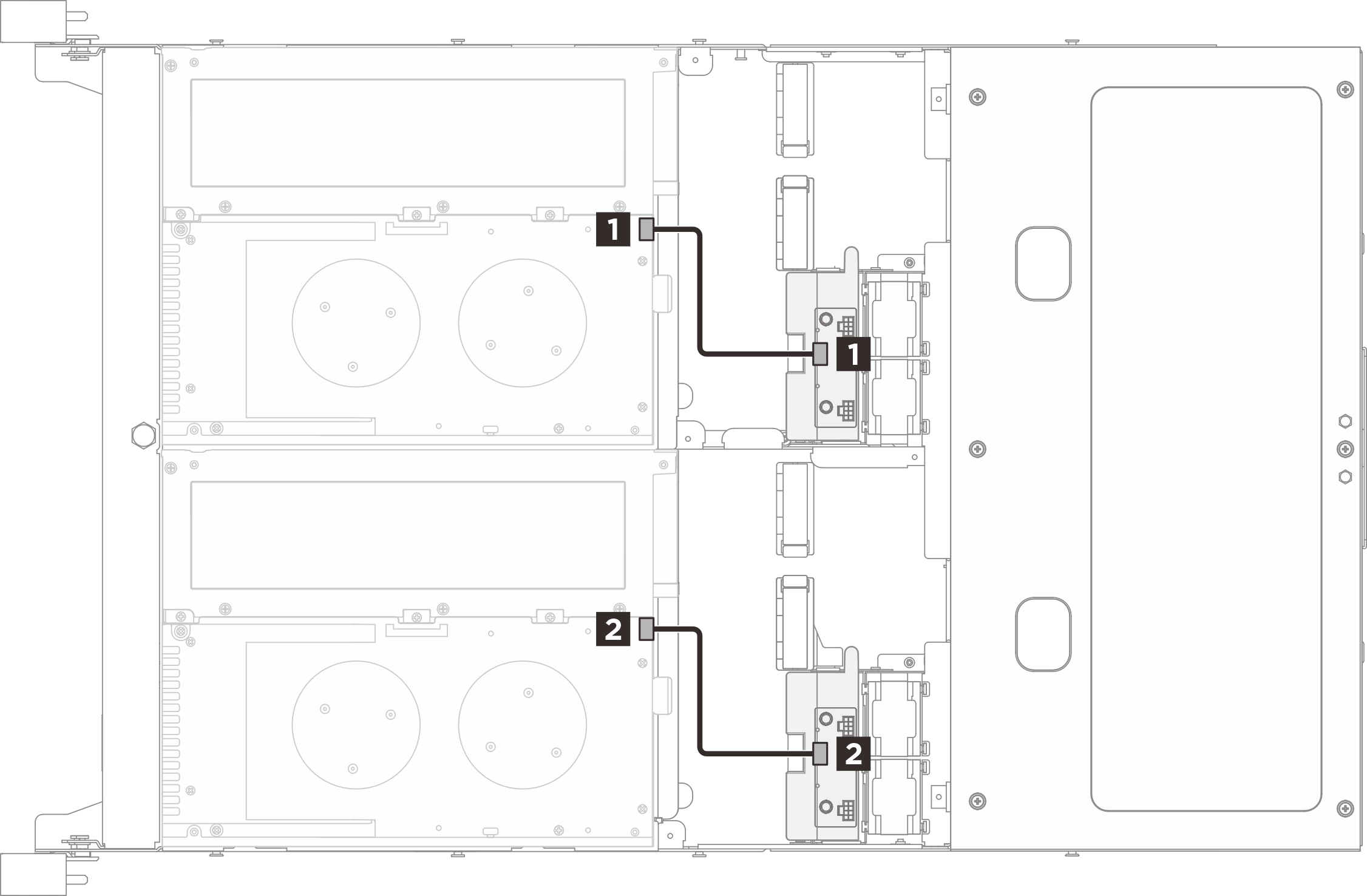

图 1. 1U2N 风扇控制板的线缆布放
| 线缆 | 从：节点 | 到：风扇控制板 | 线缆长度 |
|---|---|---|---|
| 1 | 风扇控制板接口 –插槽 1 | 电源和信号接口 –插槽 1 | 130 毫米 |
| 2 | 风扇控制板接口 –插槽 2 | 电源和信号接口 –插槽 2 | 130 毫米 |
1U3N 风扇控制板的线缆布放

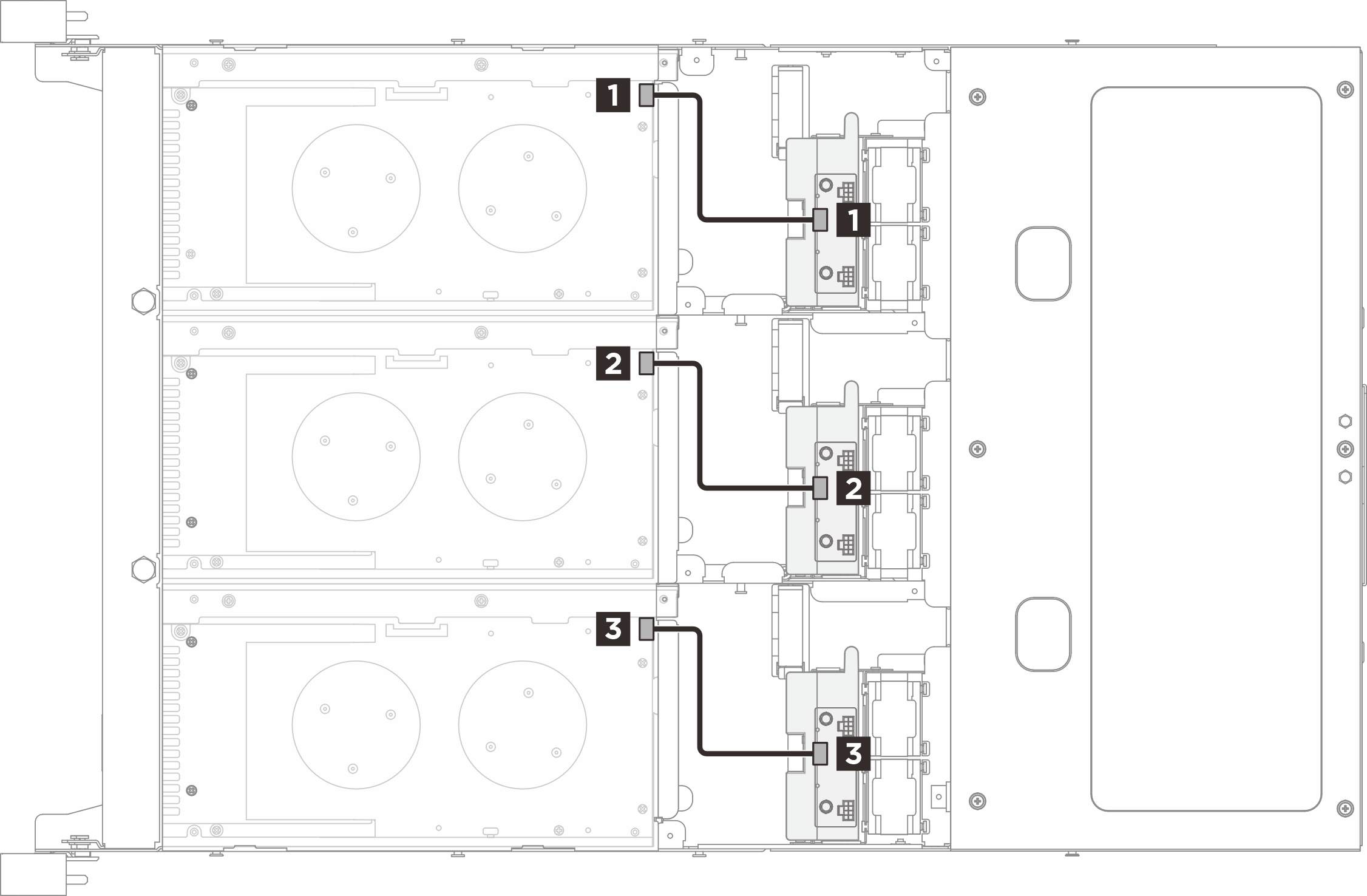

图 2. 1U3N 风扇控制板的线缆布放
| 线缆 | 从：节点 | 到：风扇控制板 | 线缆长度 |
|---|---|---|---|
| 1 | 风扇控制板接口 –插槽 1 | 电源和信号接口 –插槽 1 | 130 毫米 |
| 2 | 风扇控制板接口 –插槽 2 | 电源和信号接口 –插槽 2 | 130 毫米 |
| 3 | 风扇控制板接口 –插槽 3 | 电源和信号接口 –插槽 3 | 130 毫米 |
