전원 어댑터 설치(랙 마운트)

이 섹션의 지침에 따라 엔클로저에 전원 어댑터를 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

경고

노드에 대한 전원 어댑터는 브랜드, 전력 등급, 전력량 또는 효율 수준이 동일해야 합니다.

주

• 모델에 따라 엔클로저가 이 섹션의 그림과 약간 다를 수 있습니다.
• ThinkEdge SE100 1U2N 및 1U3N 엔클로저 300W 전원 어댑터만 지원합니다. 지원되는 전원 어댑터에 대해서는 Lenovo ServerProven 웹 사이트의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 중간 덮개를 제거합니다. 중간 윗면 덮개 제거의 내용을 참조하십시오.
   2. 뒷면 덮개를 제거합니다. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
   3. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   4. 크로스바를 제거하십시오.
      1. 크로스바를 고정하는 2개의 고정 나사를 풉니다.
      2. 크로스바를 잡고 엔클로저에서 제거합니다.

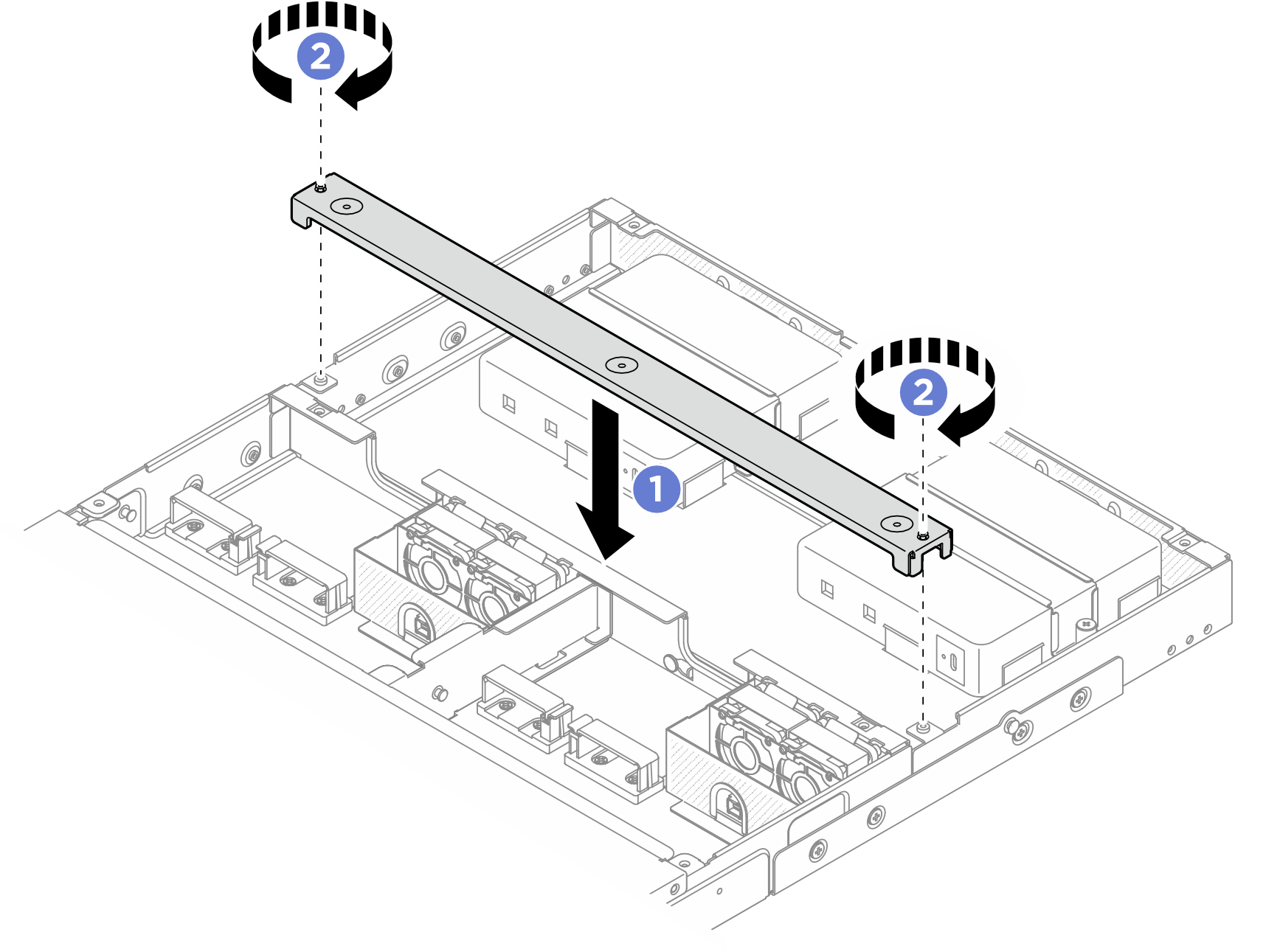

      그림 1. 크로스바 제거


2. 전원 어댑터를 설치하십시오.
   1. 엔클로저에 전원 어댑터를 설치합니다.
   2. 전원 어댑터 브래킷이 전원 어댑터 위쪽에 오도록 내립니다.
   3. 전원 어댑터 브래킷의 양쪽에 있는 고정 나사 2개를 조여 전원 어댑터를 고정하십시오.

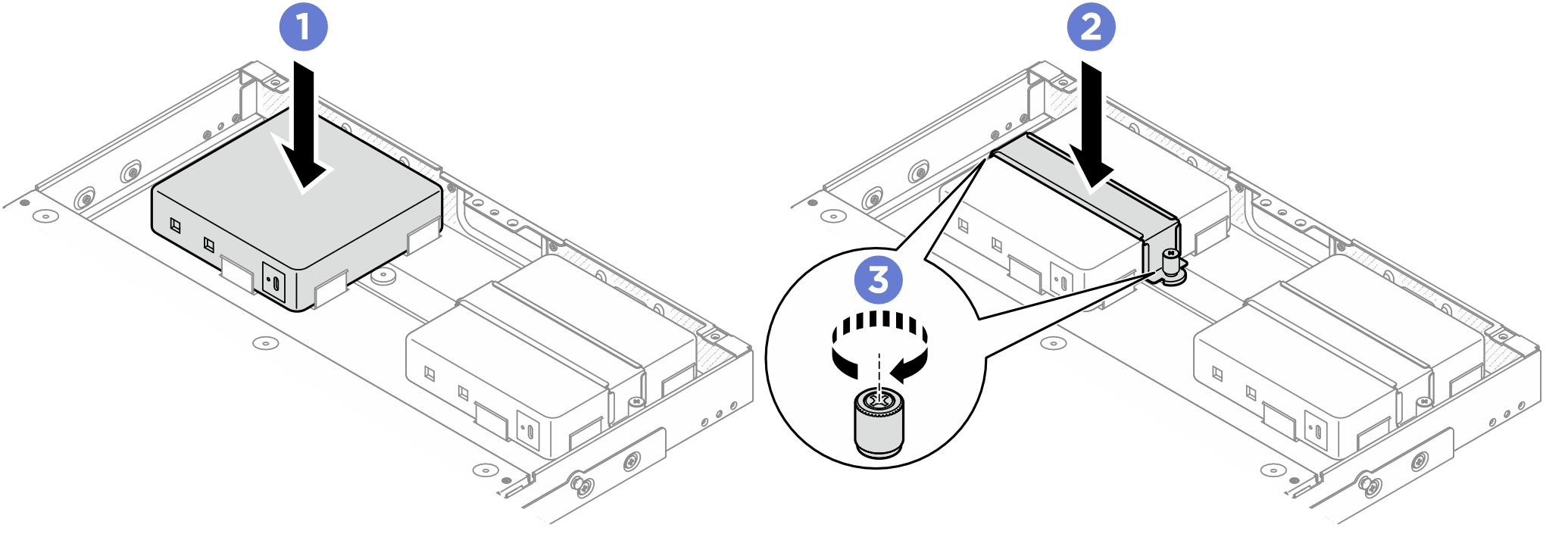

      그림 2. 전원 어댑터 설치


3. 노드에 전원 케이블을 연결합니다.
   1. 나사 구멍을 맞추고 노드에 전원 케이블을 설치합니다.
   2. 나사를 조이고 전원 케이블이 단단히 잠겨 있는지 확인합니다.
      주

      전원 어댑터를 노드에 연결하려면 1U2N 엔클로저에는 전원 어댑터 1개에 대해 2개의 USB-C 출력 전원 케이블이 필요하고, 1U3N 엔클로저에는 1개의 전원 어댑터에 3개의 USB-C 출력 전원 케이블이 필요합니다. 1U3N 엔클로저에 설치된 전원 어댑터에 추가 전원 케이블을 꽂습니다. 케이블 배선에 대한 자세한 사항은 내장 케이블 배선의 내용을 참조하십시오.

      그림 3. 전원 케이블 설치
