安装电源适配器（机架安装）

按照本节中的说明将电源适配器安装到机柜。

关于本任务

  • S002
    disconnect all power
    警告
    设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。
注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

警告

节点的电源适配器必须具有相同的品牌、额定功率、瓦数或能效等级。

法规依据：2020 年 3 月 1 日委员会法规（欧盟）2019/424，其中规定了对服务器和数据存储产品的生态设计要求（ErP 批次 9）。
ThinkEdge 300 W 230 V/115 V 外部电源模块

已发布信息

值和精度

单位

制造商名称

Lenovo

-

型号标识

适配器

-

输入电压

100-240

V

交流输入频率

50-60

Hz

输出电压

28.0

V

输出电流

  • 3 个端口：3.57
  • 2 个端口：5.0

A

输出功率

  • 3 个端口：300.0
  • 2 个端口：280.0

W

平均工作效率

  • FSP：
    • 3 个端口：90.0 / 91.0
    • 2 个端口：88.5 / 89.5
  • Delta：
    • 3 个端口：91.5 / 90.7
    • 2 个端口：91.8 / 91.1

%

低负载时的效率（10 %）

  • FSP：
    • 3 个端口：78.0 / 80.0
    • 2 个端口：77.0 / 79.0
  • Delta：
    • 3 个端口：78.9 / 78.3
    • 2 个端口：80.9 / 81.6

%

空载功耗

  • FSP：0.20 / 0.28
  • Delta：0.25 / 0.16

W

过程

注
  • 根据型号的不同，机柜可能与本节中的插图略有不同。
  • ThinkEdge SE100 1U2N 和 1U3N 机柜仅支持 300 W 电源适配器。

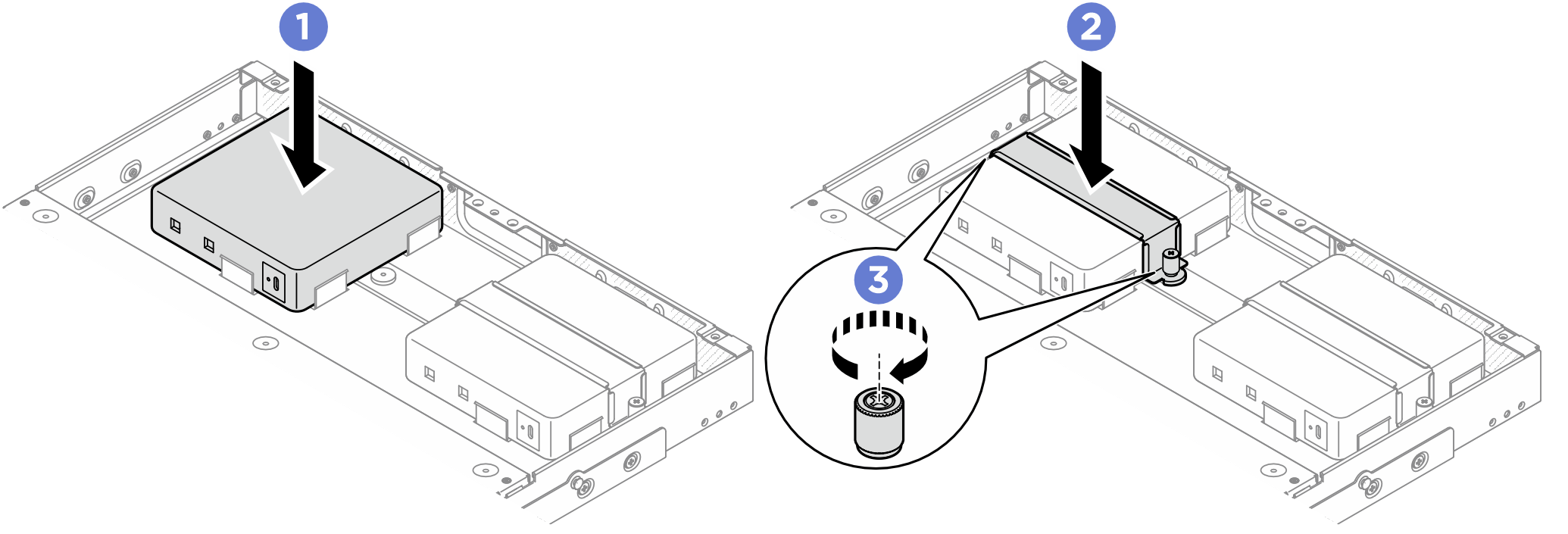

  1. 安装电源适配器。
    1. 将电源适配器安装到机柜。
    2. 将电源适配器支架向下放置到电源适配器顶部。
    3. 拧紧电源适配器支架两侧的两颗松不脱螺钉以固定电源适配器。
      图 1. 安装电源适配器

  2. 将电源线连接到节点。
    1. 对齐螺钉孔，然后将电源线安装到节点上。
    2. 拧紧螺钉，确保电源线牢固固定。
      注
      要将电源适配器连接到节点，1U2N 机柜需要 2 根 USB-C 输出电源线，而 1U3N 机柜需要 3 根 USB-C 输出电源线。将 1U3N 机柜的其他电源线插入该电源适配器。有关线缆布放的更多详细信息，请参阅 《ThinkEdge SE100 机柜内部线缆布放指南》。
      图 2. 安装电源线

  3. 安装横杆。
    1. 将横杆与机柜上的螺钉孔对齐；然后，将横杆向下放到机柜上。确保所有线缆都正确布放在横杆下方。
    2. 拧紧两颗松不脱螺钉以固定横杆。
      图 3. 安装横杆

完成之后

  1. 安装导风罩。请参阅安装导风罩。
  2. 安装后顶盖。请参阅安装后顶盖。
  3. 安装中间顶盖。请参阅安装中间顶盖。
  4. 将机柜装回机架。请参阅机架安装配置。
  5. 完成部件更换。请参阅完成部件更换。
