安装中间顶盖

按照本节中的说明安装中间顶盖。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 确保所有组件均已正确地重新组装，并且服务器内部未遗留任何工具或未上紧的螺钉。

  • 确保正确布放了所有内部线缆。请参阅 内部线缆布放。

过程

安装中间顶盖。

安装 1U2N 机柜的中间顶盖

  1. 将中间顶盖放置在机柜顶部，确保两侧对齐。
  2. 拧紧六颗松不脱螺钉以固定中间顶盖。

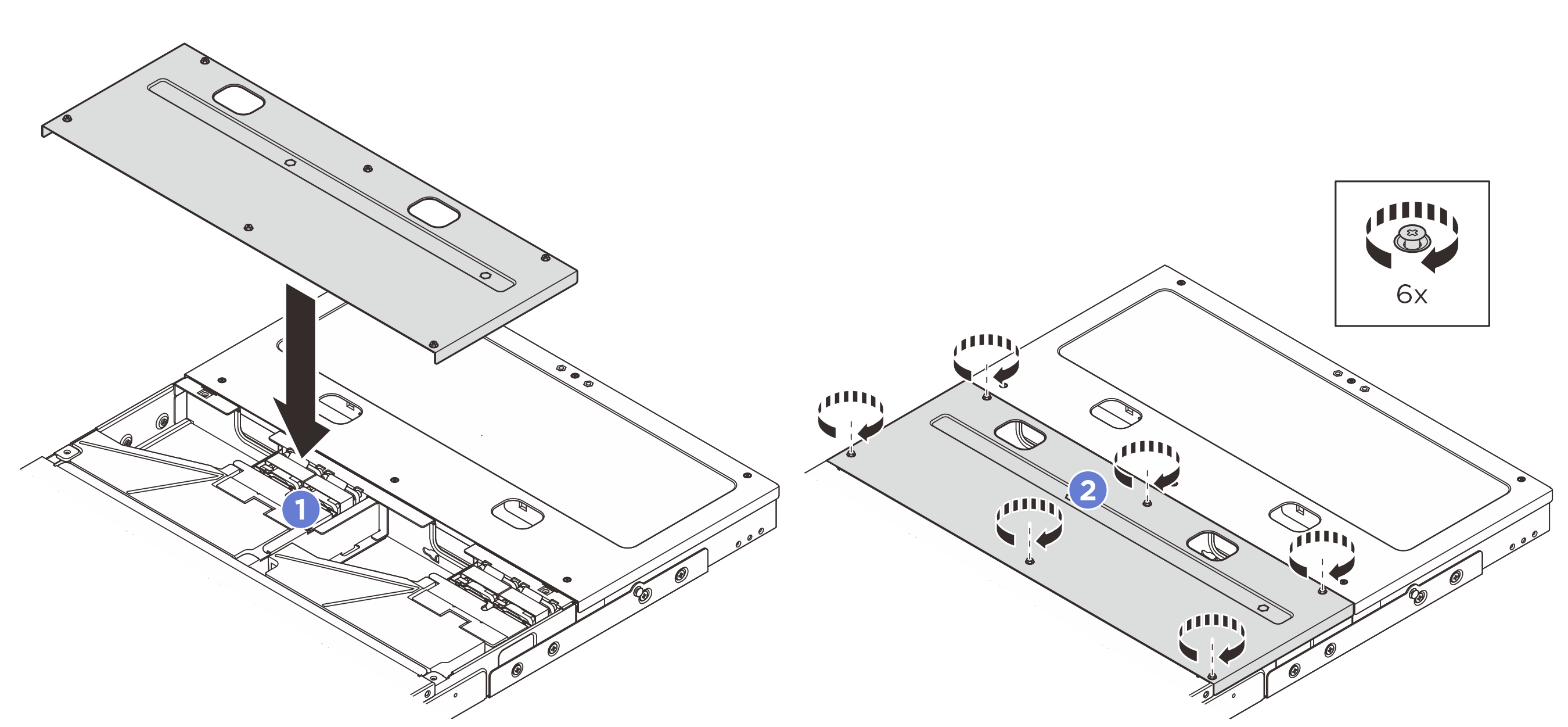

    图 1. 安装 1U2N 机柜的中间顶盖

安装 1U3N 机柜的中间顶盖

  1. 将中间顶盖放置在机柜顶部，确保两侧对齐。
  2. 拧紧八颗松不脱螺钉以固定中间顶盖。

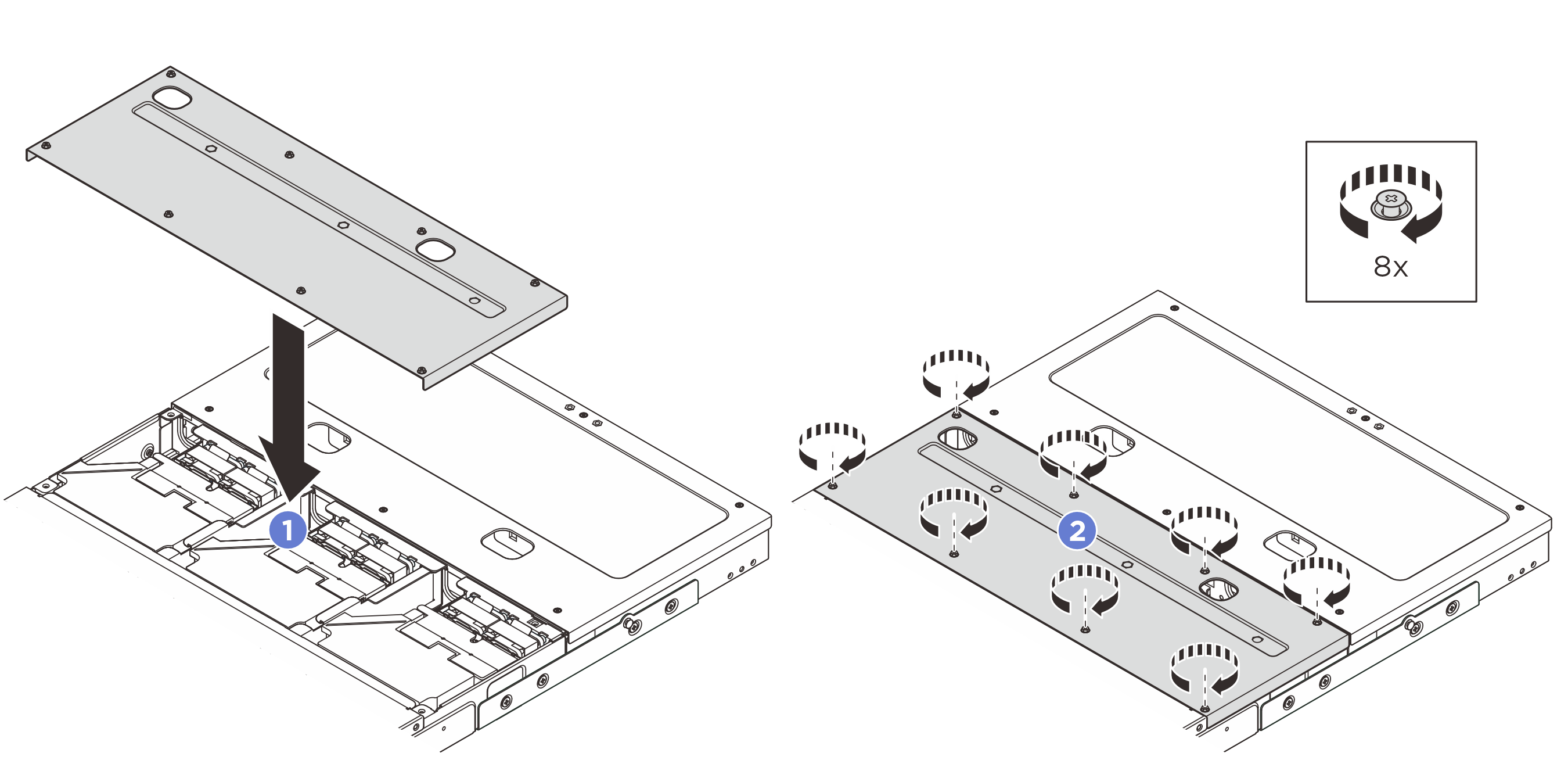

    图 2. 安装 1U3N 机柜的中间顶盖

完成之后
  1. 将机柜安装到机架中。请参阅将节点安装到机架。
