中央トップ・カバーの取り付け
中央のトップ・カバーを取り付けるには、このセクションの説明に従ってください。
このタスクについて
重要
安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。
すべての構成部品が正しく再配置されており、サーバーの内部に工具が残されていたり、ねじが緩んだままになっていないことを確認します。
すべての内部ケーブルが正しく配線されていることを確認します。ThinkEdge SE100 エンクロージャー用ケーブル配線ガイド を参照してください。
手順
中央トップ・カバーを取り付けます。

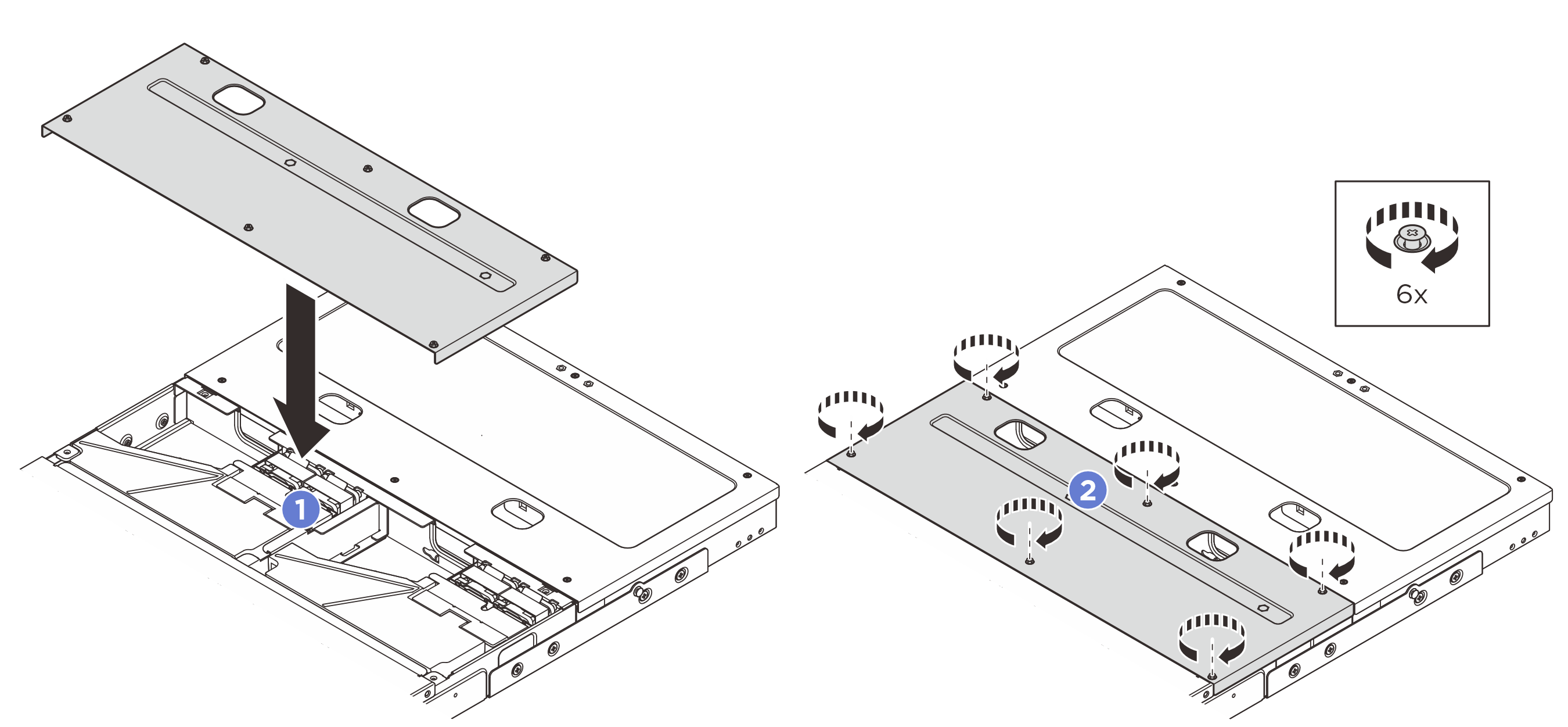

1U2N エンクロージャーの中央トップ・カバーの取り付け
中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
6 本の拘束ねじを締めて、中央トップ・カバーを固定します。図 1. 1U2N エンクロージャーの中央トップ・カバーの取り付け

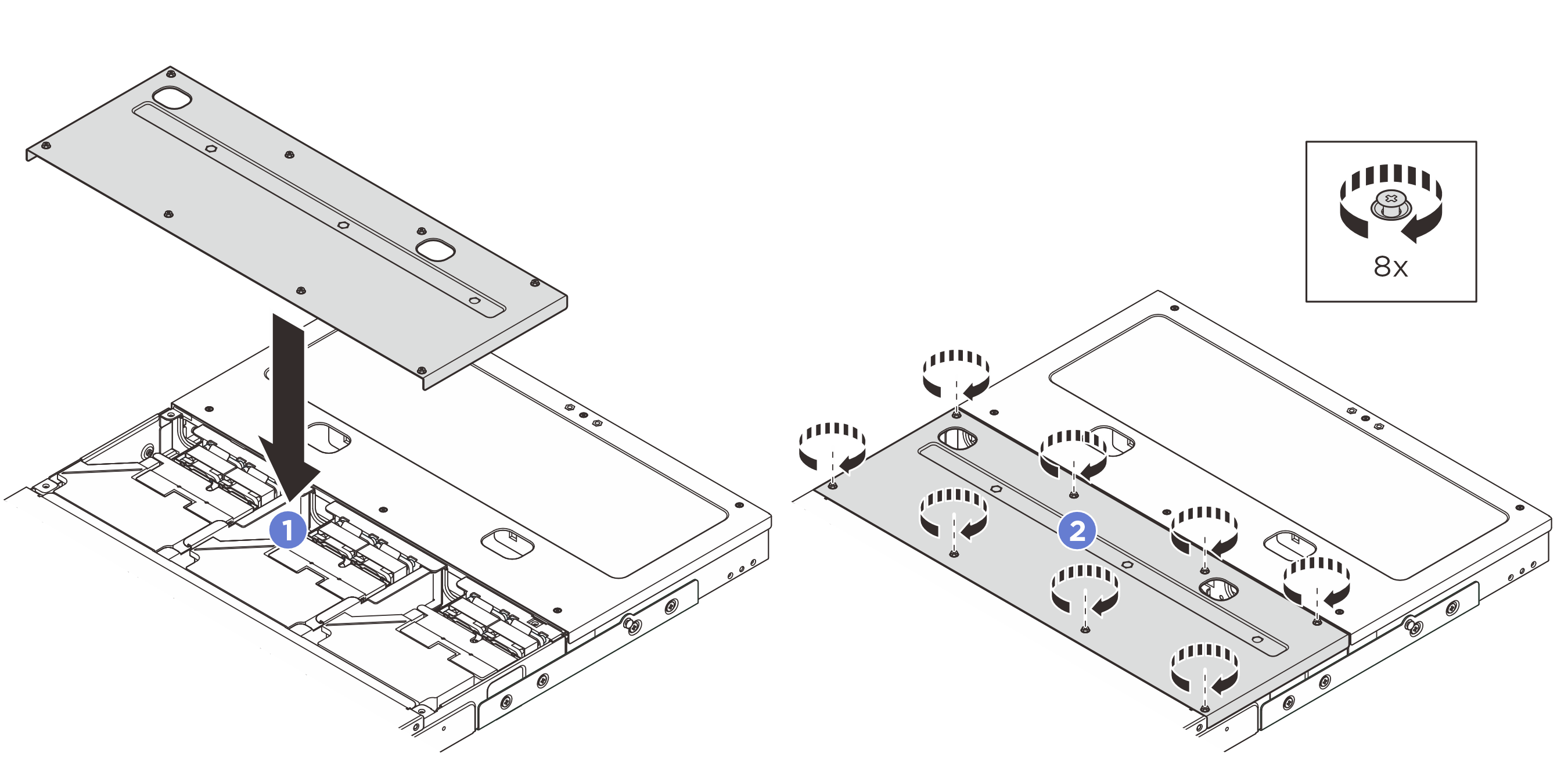

1U3N エンクロージャーの中央トップ・カバーの取り付け
- 中央トップ・カバーを、両端を揃えてエンクロージャーの上部に配置します。
- 8 本の拘束ねじを締めて、中央トップ・カバーを固定します。図 2. 1U3N エンクロージャーの中央トップ・カバーの取り付け
完了したら
- 部品交換を完了します。部品交換の完了を参照してください。
- ラックにエンクロージャーを取り付けます。ラックへのノードの取り付けを参照してください。
