Установка среднего верхнего кожуха
В этом разделе приведены инструкции по установке среднего верхнего кожуха.
Об этой задаче
Внимание
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Убедитесь, что все компоненты установлены правильно и в сервере не оставлены никакие инструменты и винты.
Убедитесь в правильности прокладки всех внутренних кабелей. См. по адресу Руководство по прокладке внутренних кабелей корпуса ThinkEdge SE100.
Процедура
Установите средний верхний кожух.

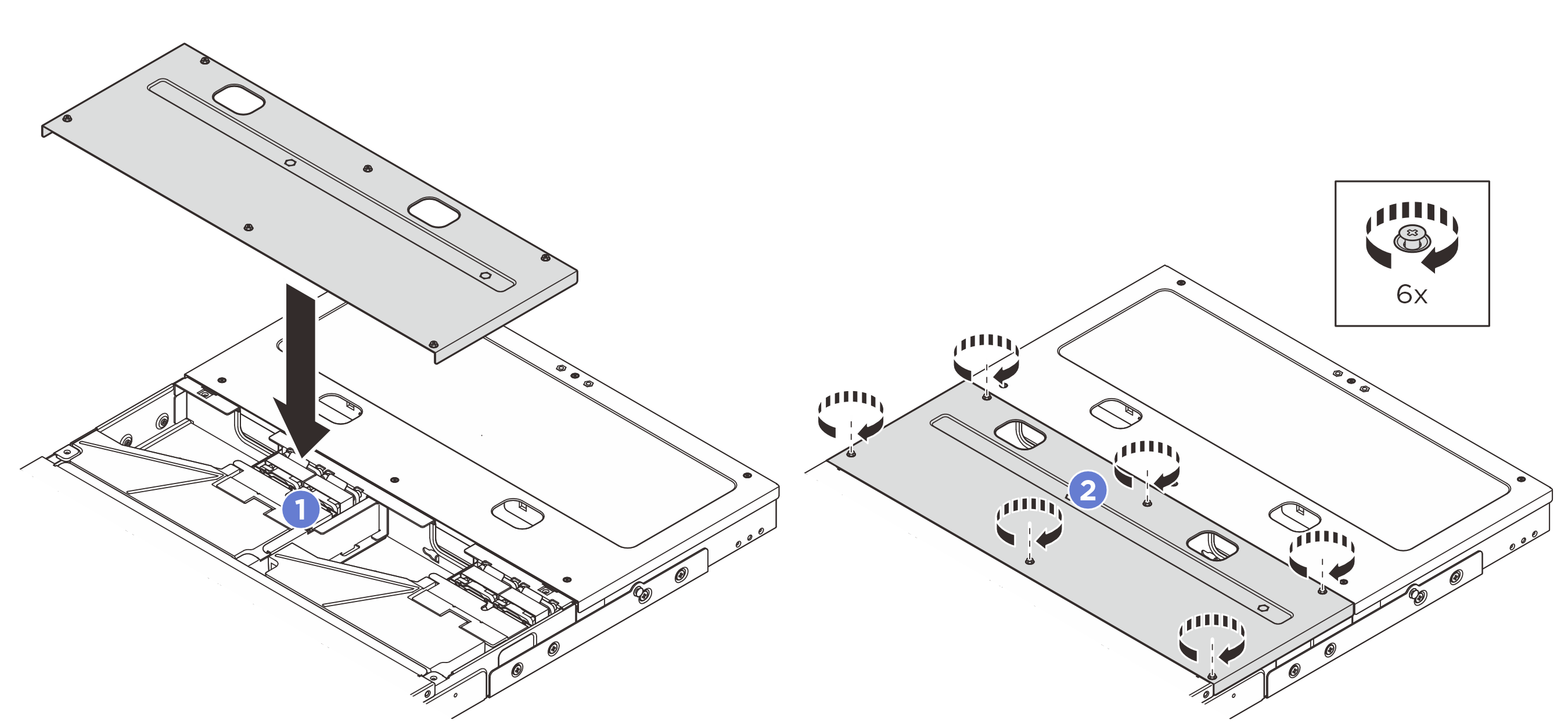

Установка среднего верхнего кожуха корпуса 1U2N
Поместите средний верхний кожух на корпус, выровняв кожух по обеим сторонам.
Затяните шесть невыпадающих винтов, чтобы зафиксировать средний верхний кожух.Рис. 1. Установка среднего верхнего кожуха корпуса 1U2N
Установка среднего верхнего кожуха корпуса 1U3N
- Поместите средний верхний кожух на корпус, выровняв кожух по обеим сторонам.
- Затяните восемь невыпадающих винтов, чтобы зафиксировать средний верхний кожух.Рис. 2. Установка среднего верхнего кожуха корпуса 1U3N
После завершения
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
- Установите корпус в стойку. См. раздел Установка узла в стойку.
