Снятие заднего верхнего кожуха

В этом разделе приведены инструкции по снятию заднего верхнего кожуха.

S014
shock hazard
ОСТОРОЖНО
Могут присутствовать опасное напряжение, сильный ток и значительная энергия. Если устройство снабжено этикеткой, снимать кожух может только специалист по техническому обслуживанию.
S033
240VA shock hazard
ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие узла со стойки.

  • Для обеспечения надлежащего охлаждения и правильного воздушного потока перед включением сервера следует установить верхний кожух. Использование сервера без верхнего кожуха может привести к повреждению компонентов сервера.

Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

Процедура

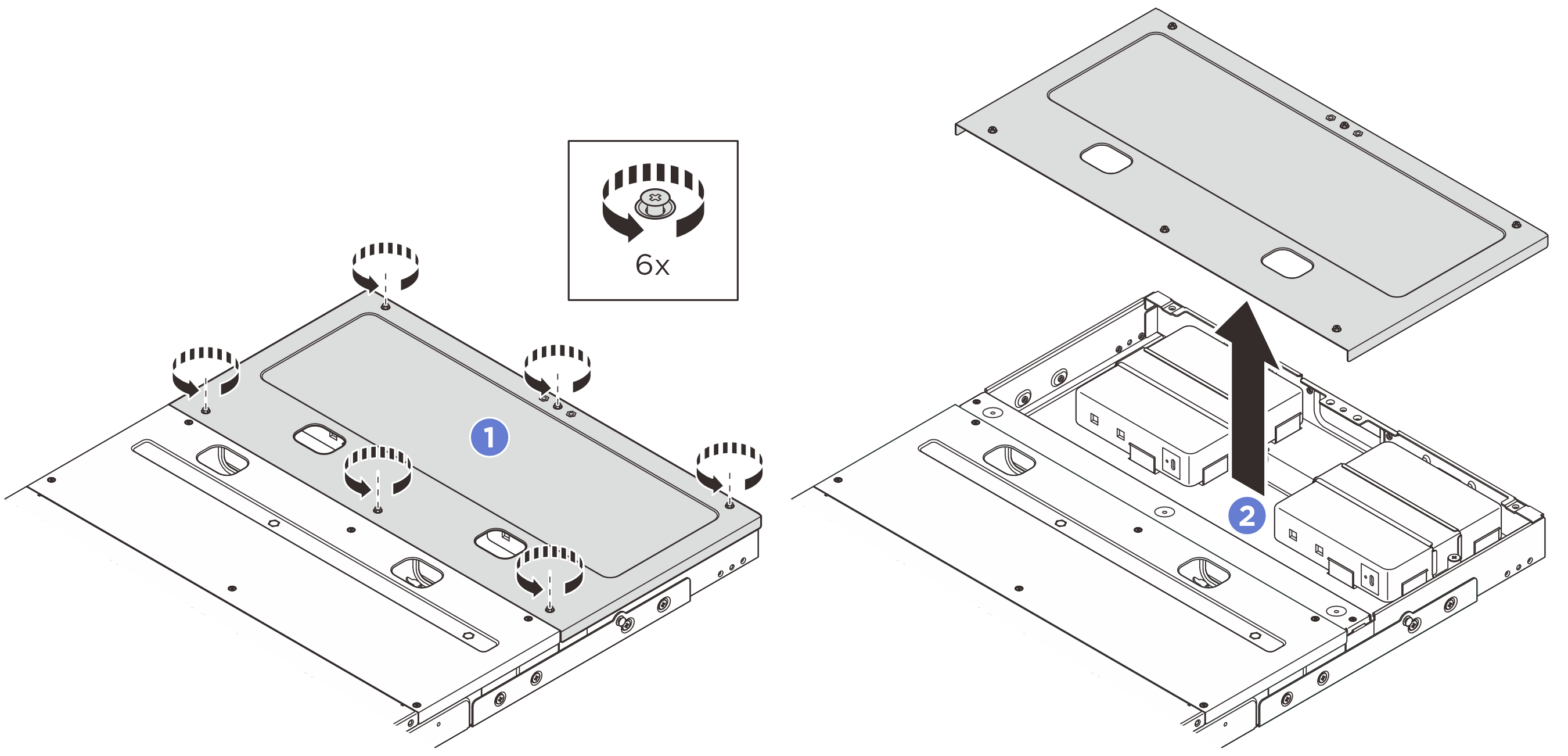

Снимите задний верхний кожух.
  1. Ослабьте шесть невыпадающих винтов на заднем верхнем кожухе.
  2. Поднимите задний верхний кожух с корпуса и разместите его на чистой плоской поверхности.


После завершения

  1. Установите сменный модуль. См. раздел Установка заднего верхнего кожуха.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
