背面トップ・カバーの取り外し

背面トップ・カバーを取り外すには、このセクションの説明に従ってください。

S014
shock hazard
注意
危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。
S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。ラックからのノードの取り外しを参照してください。

  • 冷却と通気を確保するため、サーバーの電源をオンにする前にトップ・カバーを取り付けます。トップ・カバーを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

注
モデルによっては、ご使用のサーバーの外観は、図と若干異なる場合があります。

手順

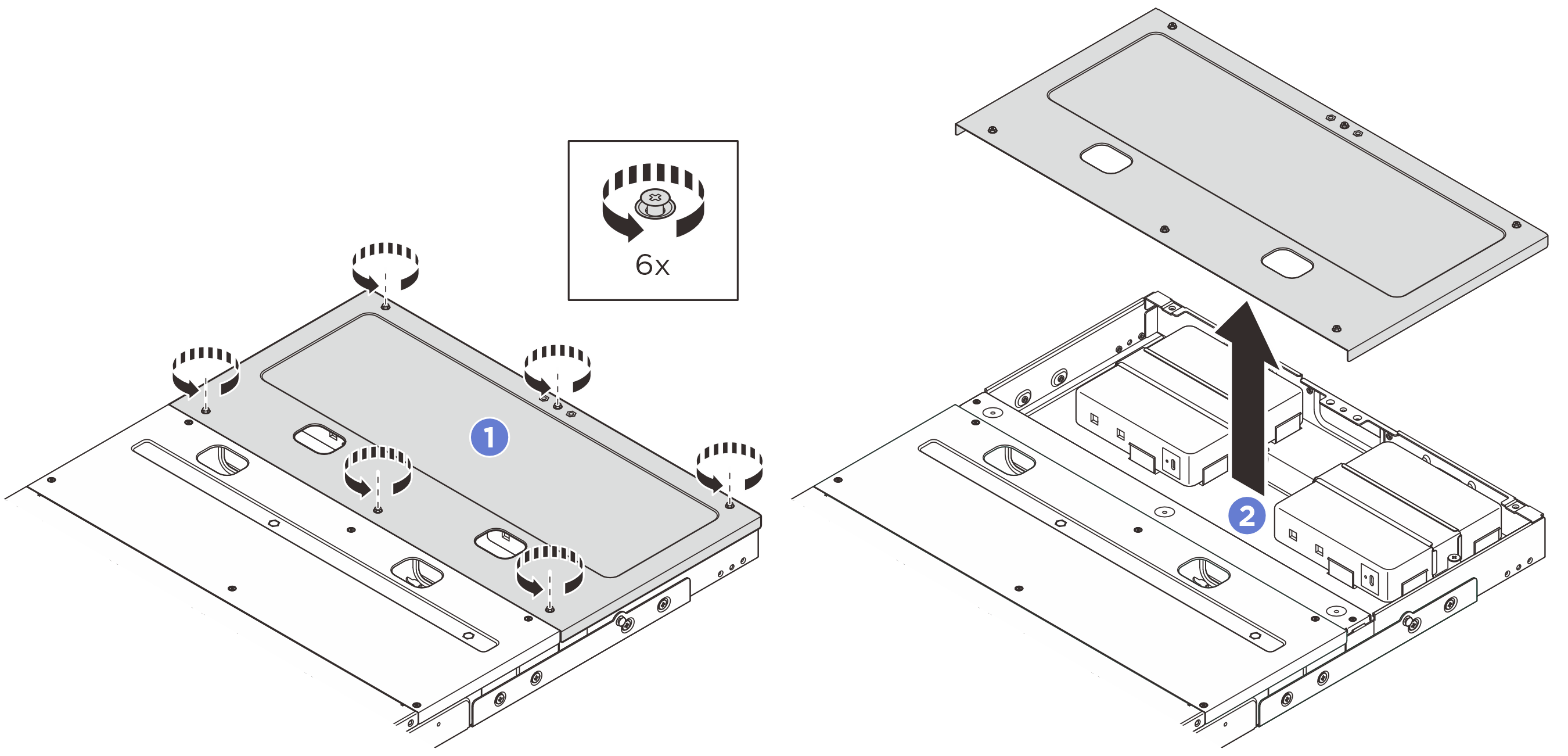

背面トップ・カバーを取り外します。
  1. 背面トップ・カバーの 6 本の拘束ねじを緩めます。
  2. 背面トップ・カバーをエンクロージャーから持ち上げて、清潔で平らな表面に置きます。


完了したら

  1. 交換用ユニットを取り付けます。 背面トップ・カバーの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
