Remover a tampa superior traseira

Siga as instruções nesta seção para remover a tampa superior traseira.

S014
shock hazard
CUIDADO
Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.
S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.

  • Para obter resfriamento e fluxo de ar adequados, instale a tampa superior antes de ligar o servidor. A operação do servidor sem a tampa superior pode danificar componentes do servidor.

Nota
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

Procedimento

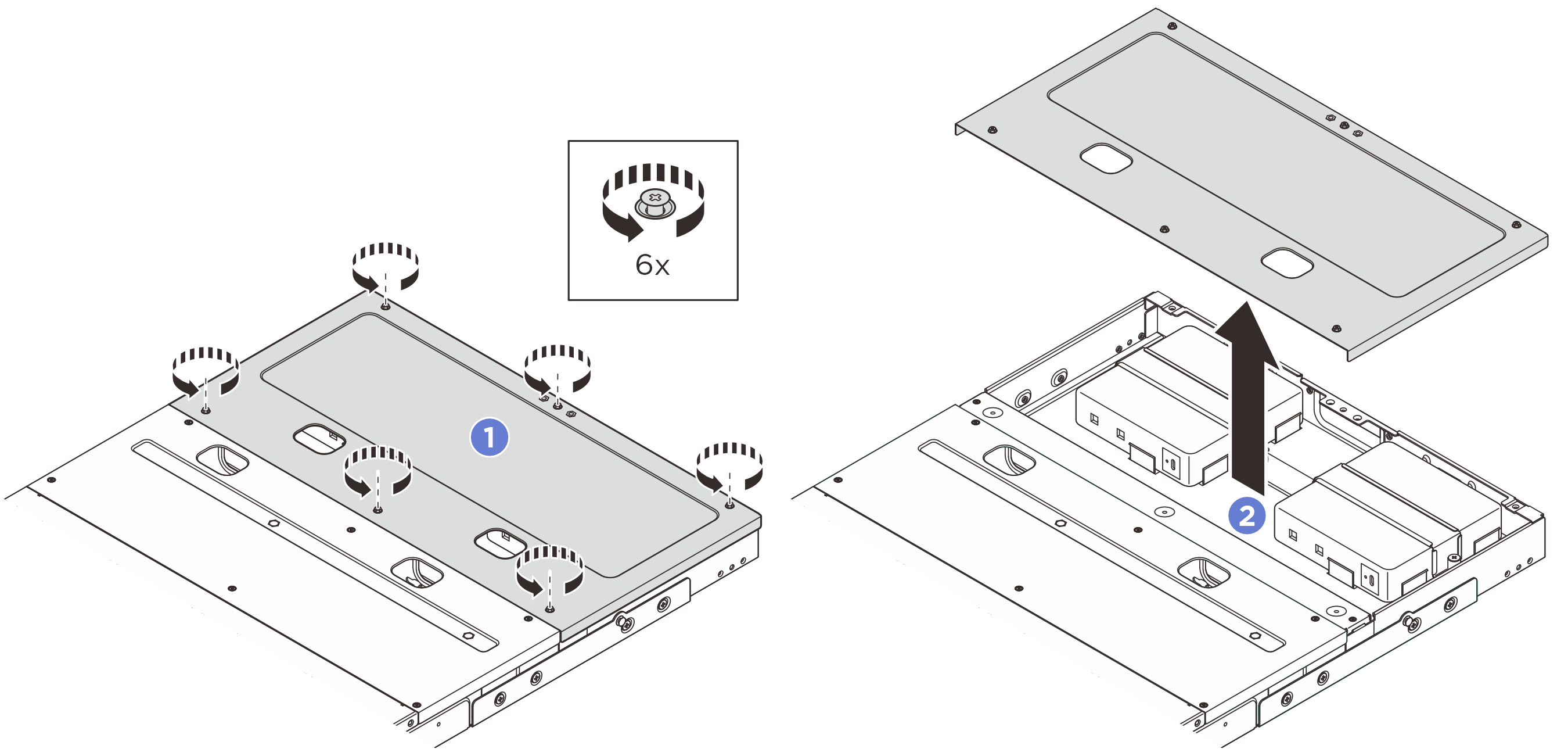

Remova a tampa superior traseira.
  1. Solte os seis parafusos prisioneiros na tampa superior traseira.
  2. Levante a tampa superior traseira do gabinete e coloque-a sobre uma superfície plana limpa.


Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar a tampa superior traseira.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
