Remover a tampa superior central
Siga as instruções nesta seção para remover a tampa superior central.
Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Remover um nó do rack.
Para obter resfriamento e fluxo de ar adequados, instale a tampa superior antes de ligar o servidor. A operação do servidor sem a tampa superior pode danificar componentes do servidor.
Procedimento
Remover a tampa superior central do gabinete 1U2N
Solte os seis parafusos prisioneiros na tampa superior central.

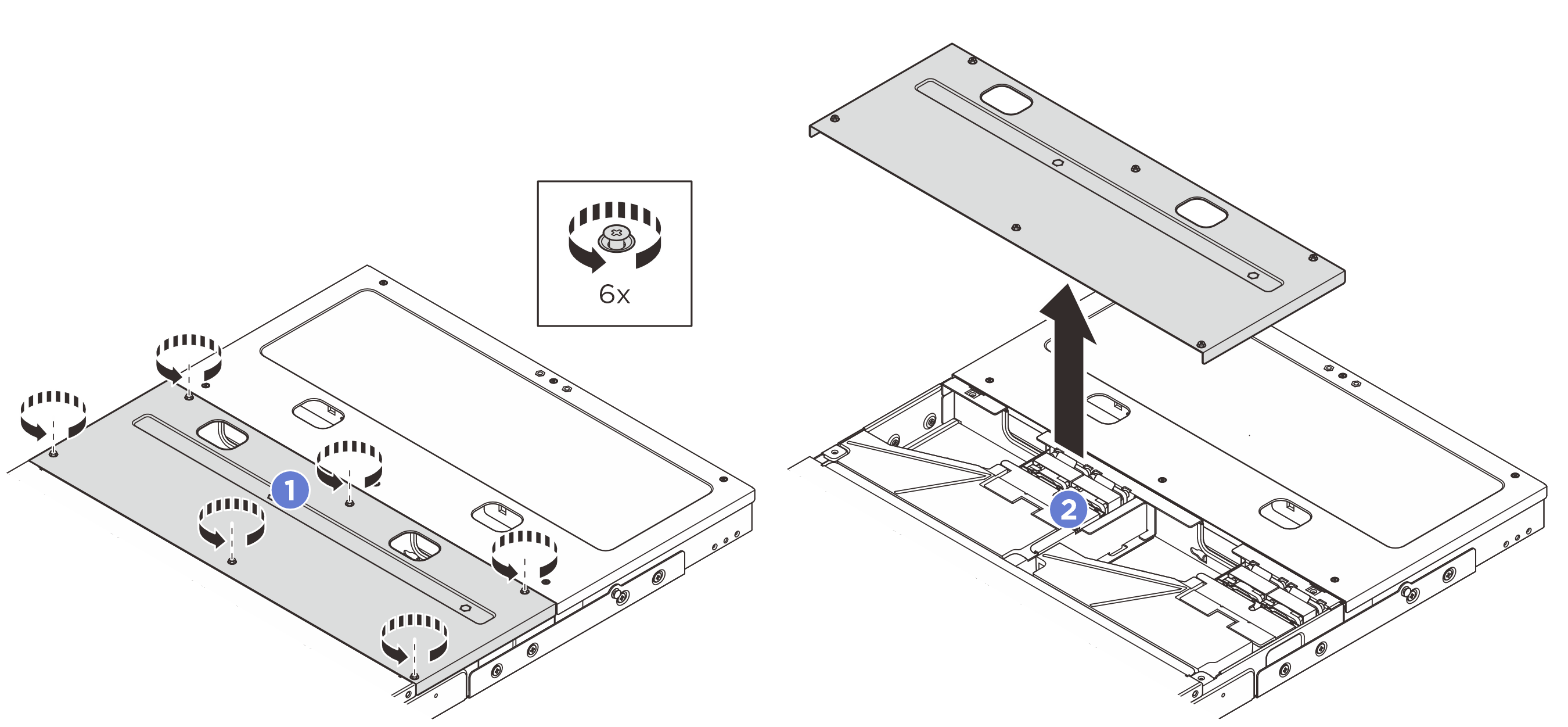

Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.Figura 1. Removendo a tampa superior central do gabinete 1U2N
Remover a tampa superior central do gabinete 1U3N
- Solte os oito parafusos prisioneiros na tampa superior central.

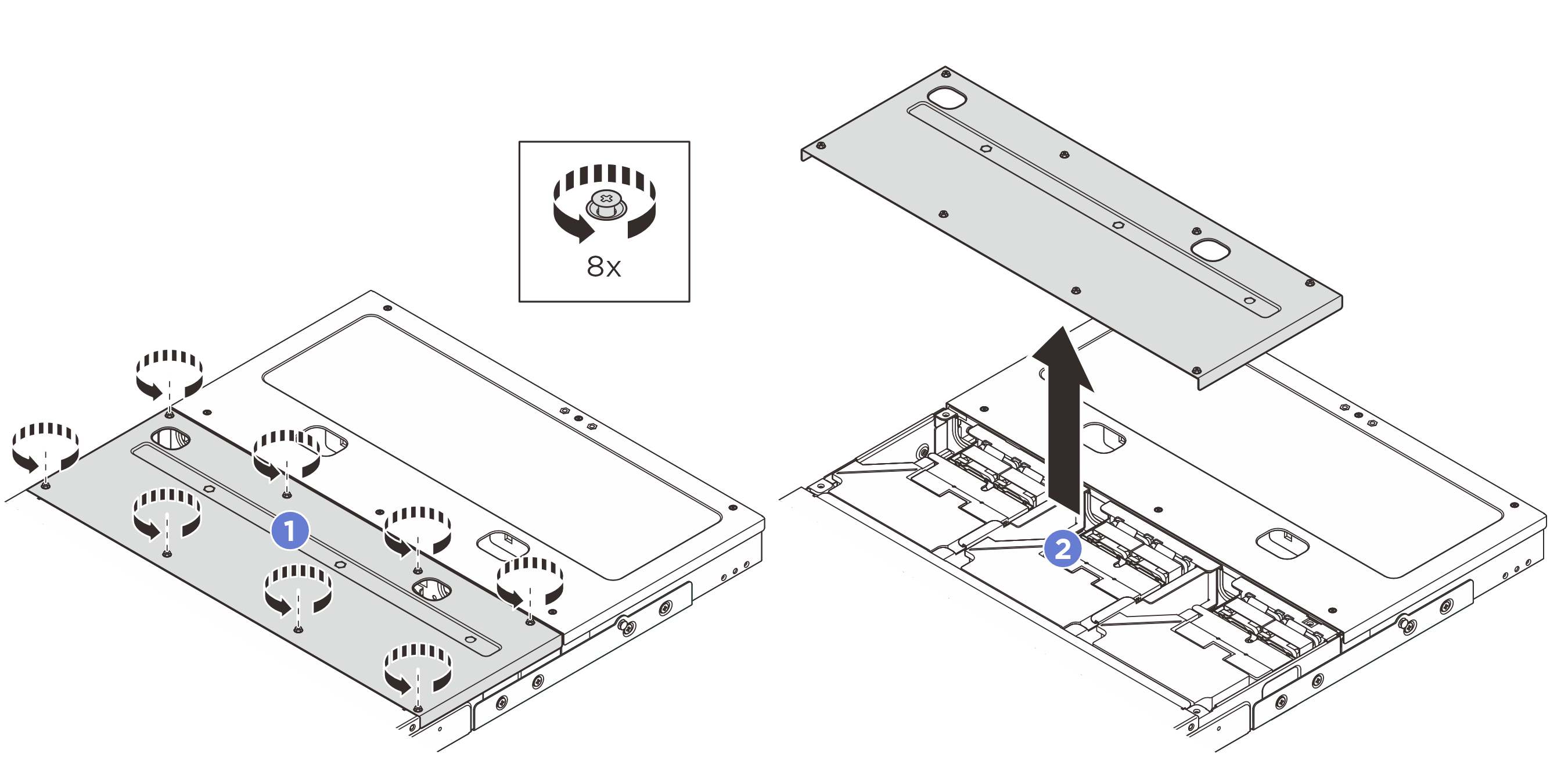

- Levante a tampa superior central do gabinete e coloque-a sobre uma superfície plana limpa.Figura 2. Removendo a tampa superior central do gabinete 1U3N
Instale uma unidade de substituição. Consulte Instalar a tampa superior central.
Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
