卸下中間上蓋

請依照本節中的指示卸下中間上蓋。

S014
shock hazard
注意
可能存在危險等級的電壓、電流及電能。只有合格的維修技術人員才獲得授權，能夠卸下貼有標籤的蓋板。
S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 如果機體安裝在機架中，請沿著機架滑軌將機體滑出以便接觸上蓋，或將機體從機架卸下。請參閱從機架卸下節點。

  • 為了保持正常冷卻和空氣流通，請在開啟伺服器電源之前安裝上蓋。於上蓋卸下時操作伺服器，可能會損壞伺服器元件。

程序

卸下中間上蓋。

卸下 1U2N 機體的中間上蓋

  1. 鬆開中間上蓋上的六個緊固螺絲。
  2. 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

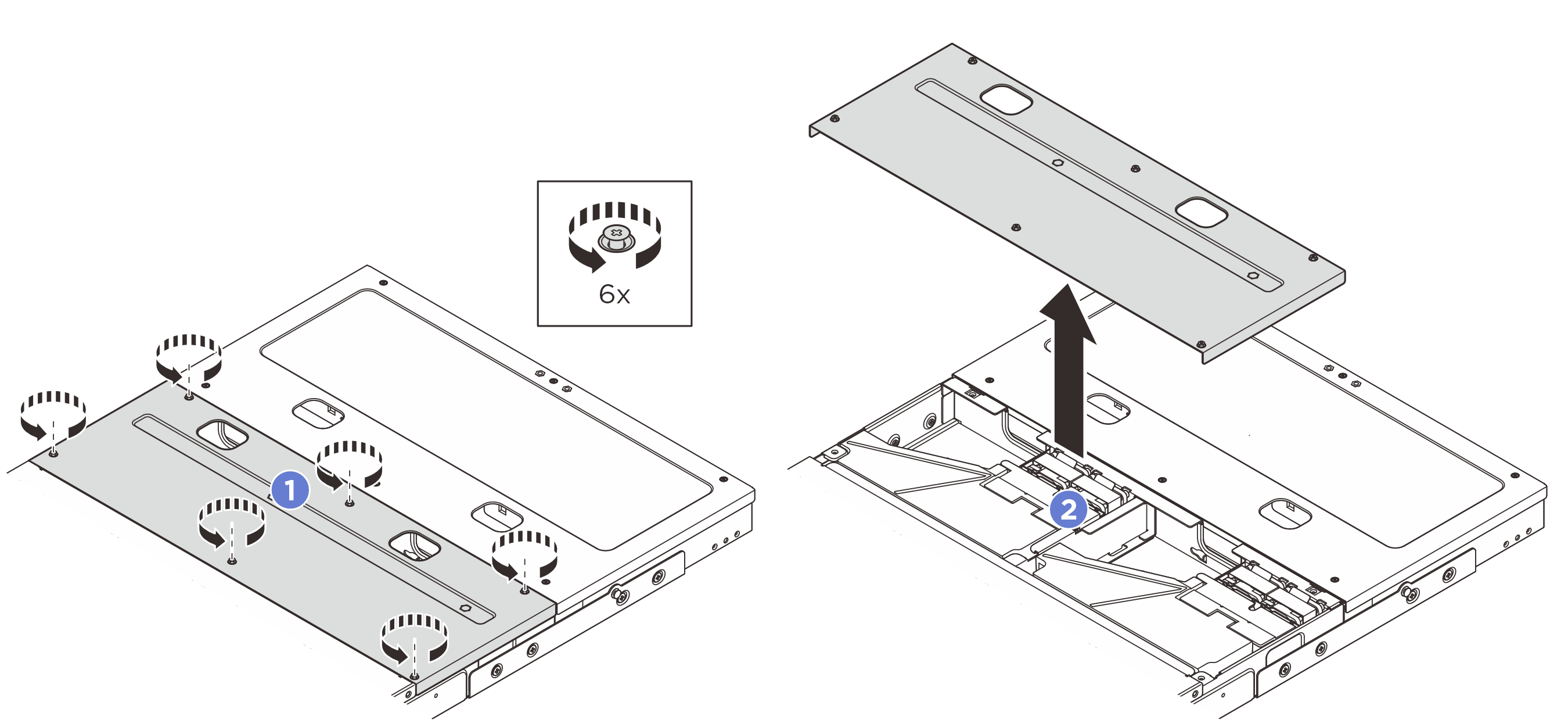

    圖 1. 卸下 1U2N 機體的中間上蓋

卸下 1U3N 機體的中間上蓋

  1. 鬆開中間上蓋上的八個緊固螺絲。
  2. 從機體向上提起中間上蓋，再將中間上蓋放在乾淨平坦的表面上。

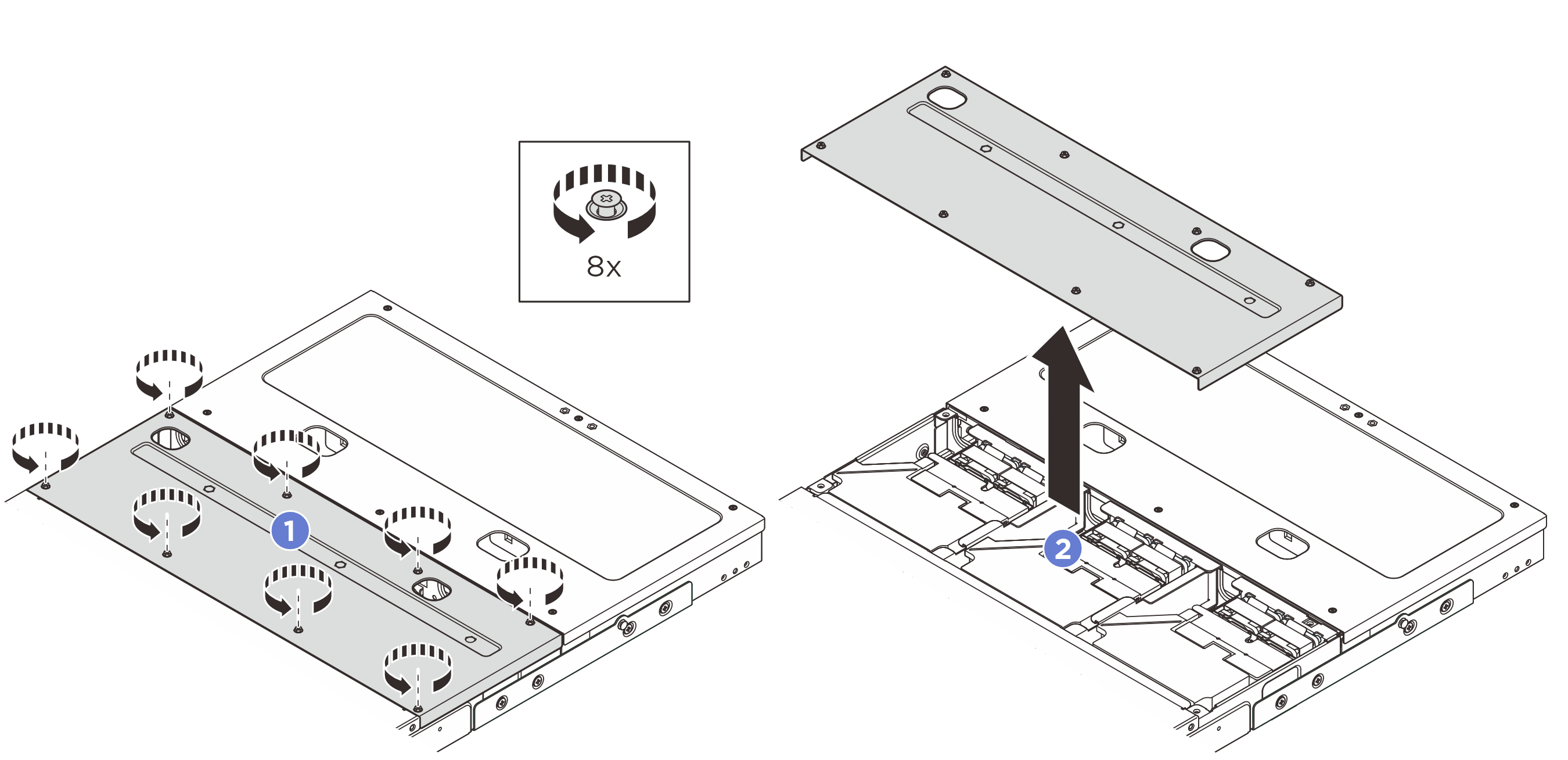

    圖 2. 卸下 1U3N 機體的中間上蓋

在您完成之後

  1. 安裝替換裝置。請參閱安裝中間上蓋。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
