從機架卸下節點

程序

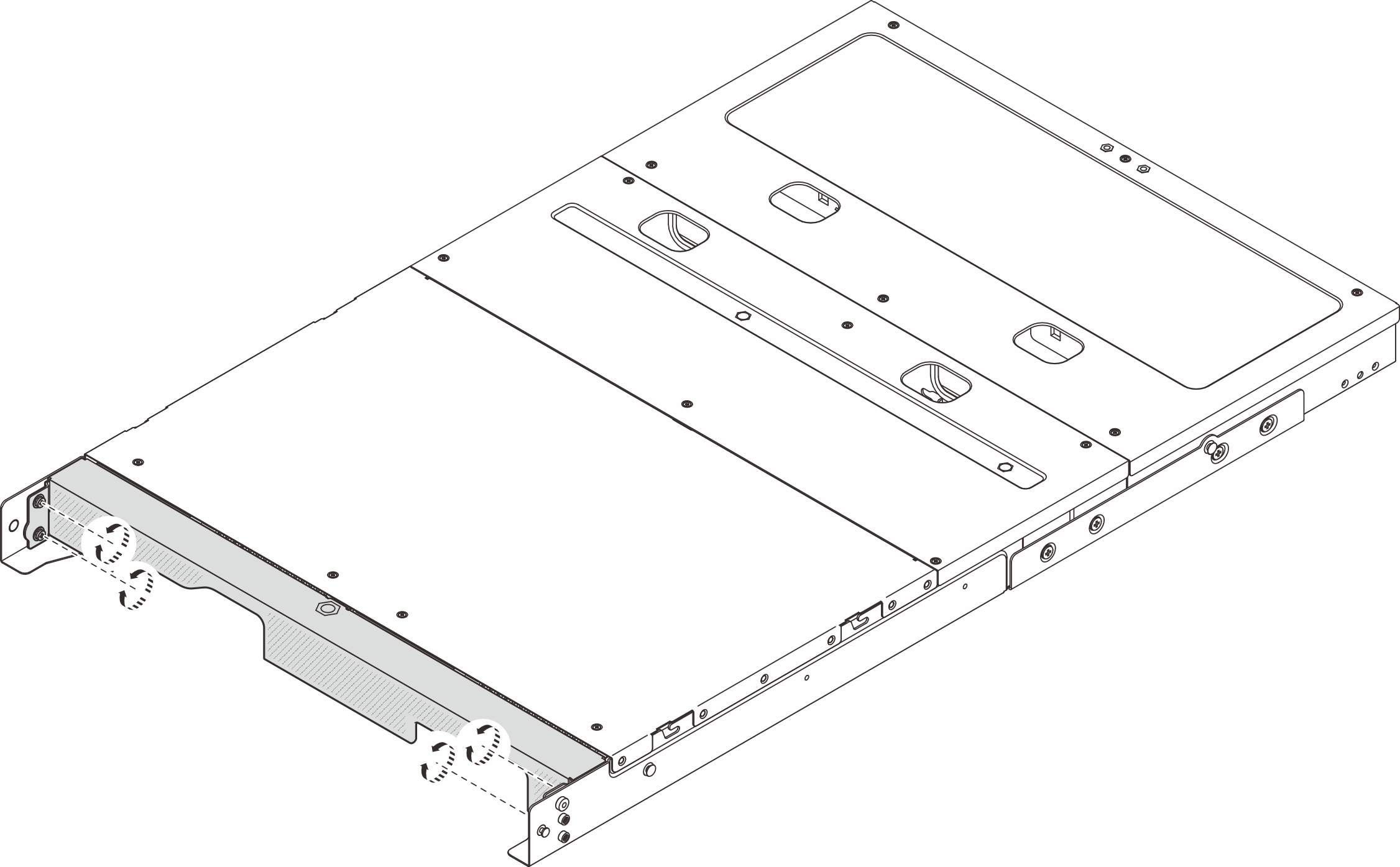

1. 鬆開出貨托架兩側的四個緊固螺絲。
   圖 1. 鬆開螺絲

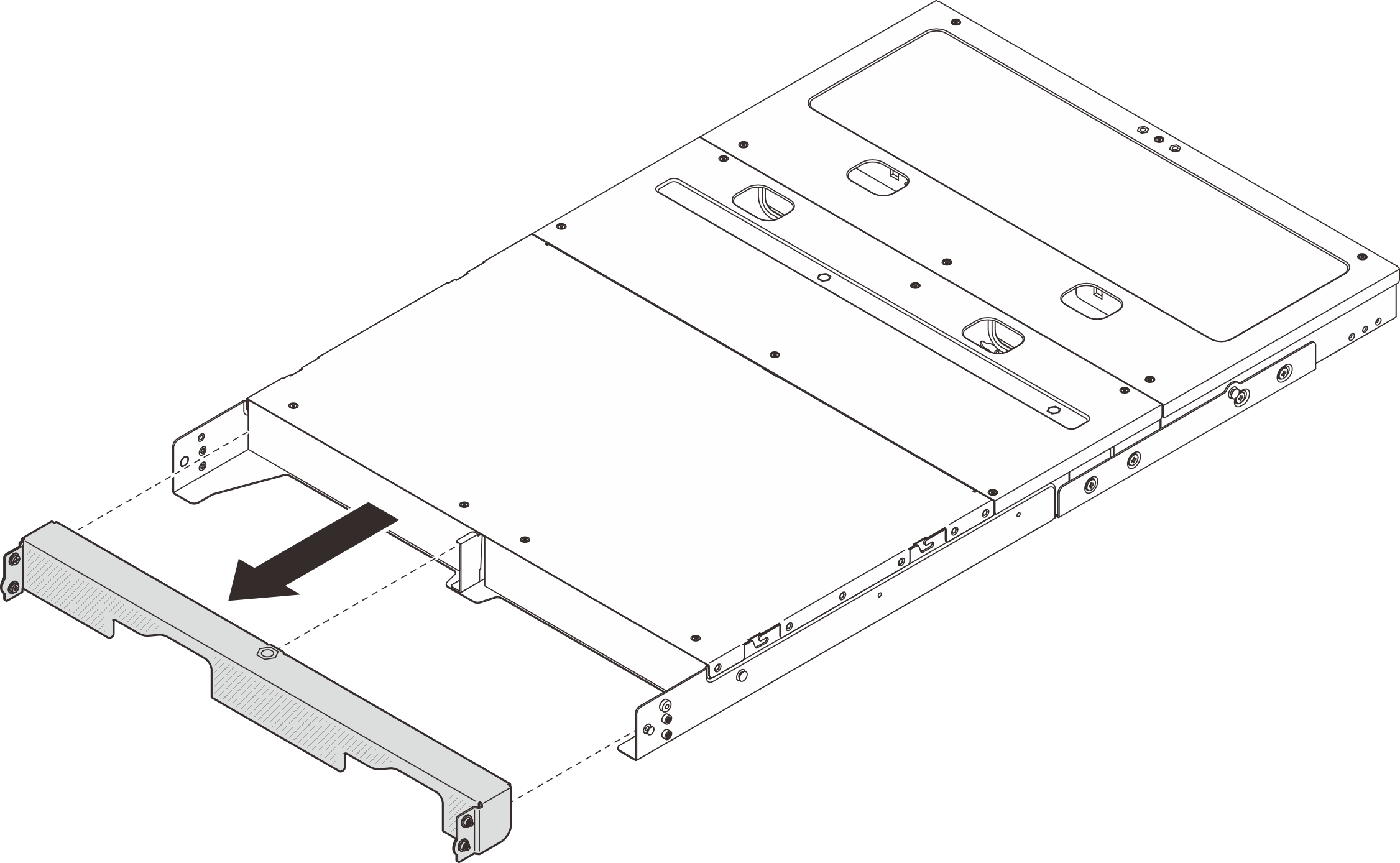

2. 拉動出貨托架，將其從機體卸下。
   圖 2. 卸下出貨托架



程序

1. 為此作業做好準備。
   1. 卸下中間上蓋。請參閱 卸下中間上蓋。
   2. 卸下空氣擋板。請參閱 卸下空氣擋板。
   3. 從節點拔除所有纜線。若要卸下電源整流器纜線，請繼續執行 卸下電源整流器（機架裝載） 一節中的步驟 3。
2. 節點後方的風扇控制板接頭附有保護防塵蓋，斷開纜線後請務必將其重新裝上。

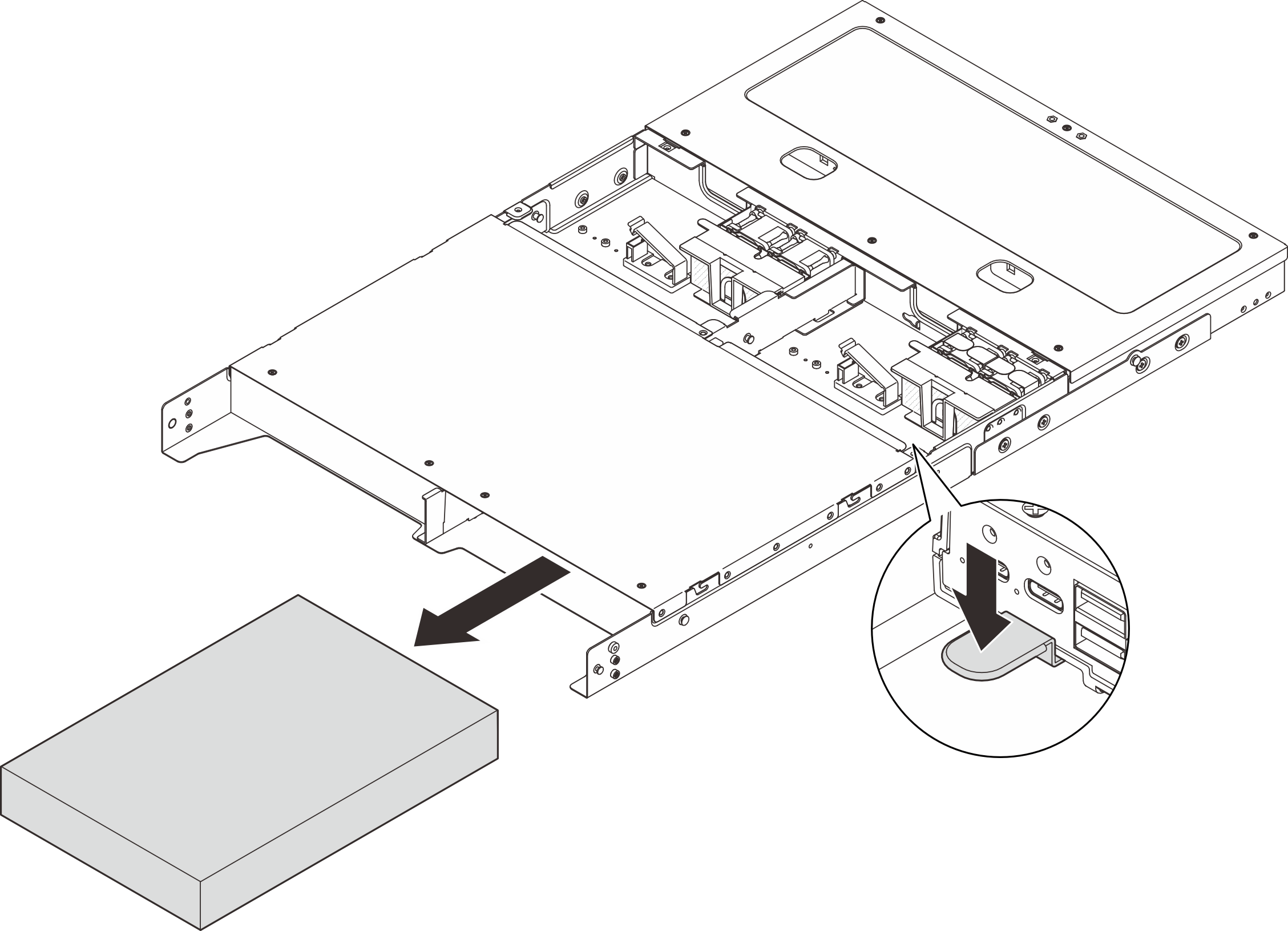

3. 按壓節點背面的鬆開按鈕，使節點與機體分離，同時將節點從機體中拉出。
   圖 3. 卸下節點



   註

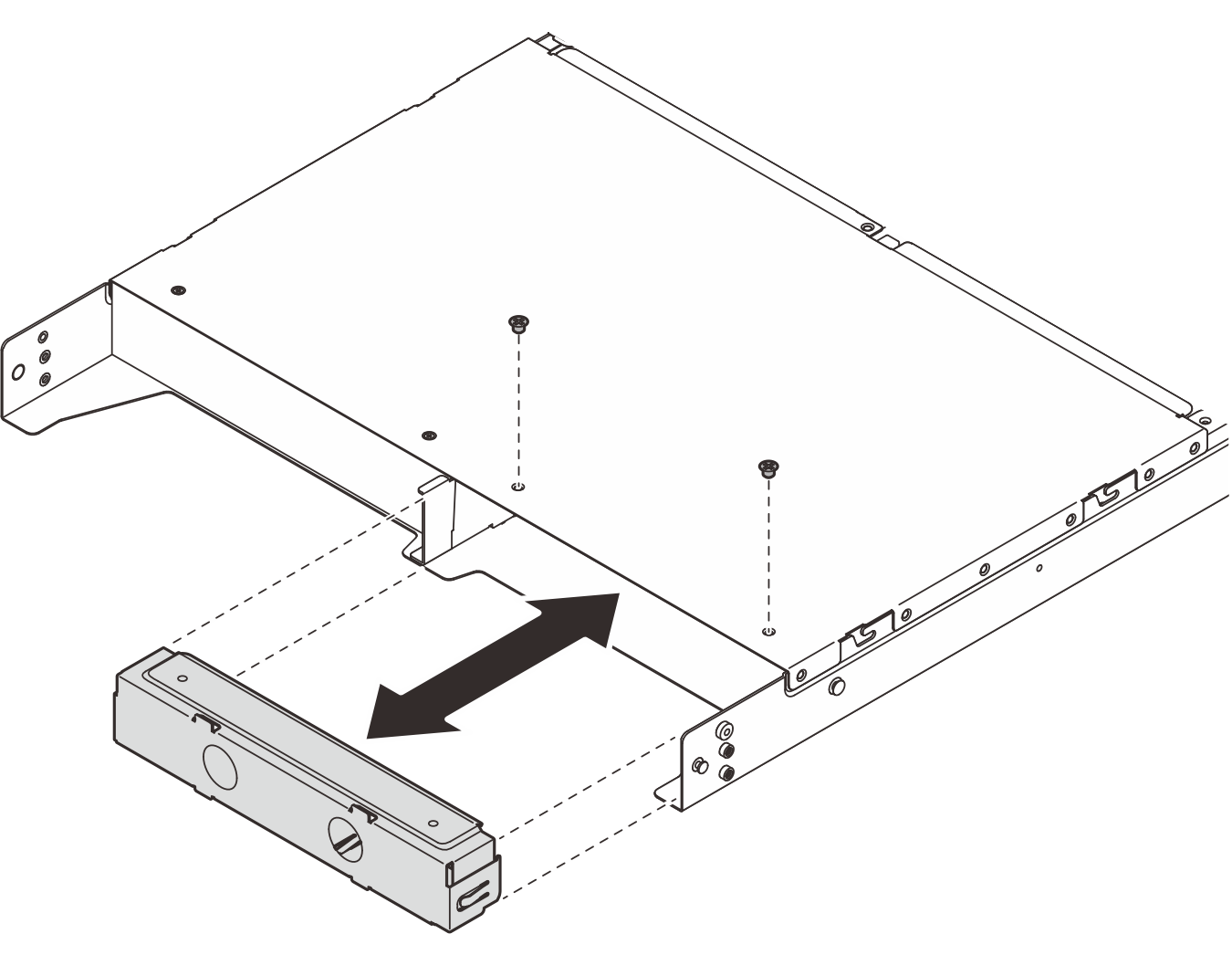

   節點機槽中應安裝節點或節點填充板。若要安裝節點填充板，請將填充板插入節點機槽；然後，用兩個螺絲固定填充板。

   圖 4. 安裝節點填充板


4. （選用）如果不打算將節點重新安裝到機體中，請執行下列動作：
   • 變更機型以確保正確運作。請參閱變更機型以便在機體中運作（僅限經過培訓的維修技術人員）中的變更機型以便在機體中運作（僅限經過培訓的維修技術人員）。
   • 繼續進行以下更換部分，以維持適當散熱和氣流。
     • 卸下機架裝載風扇罩。請參閱卸下風扇罩（機架裝載）。
     • 將風扇模組安裝到節點。請參閱 安裝風扇模組。
     • 安裝桌面裝載風扇罩。請參閱 安裝風扇罩。
