从机架中卸下节点

过程

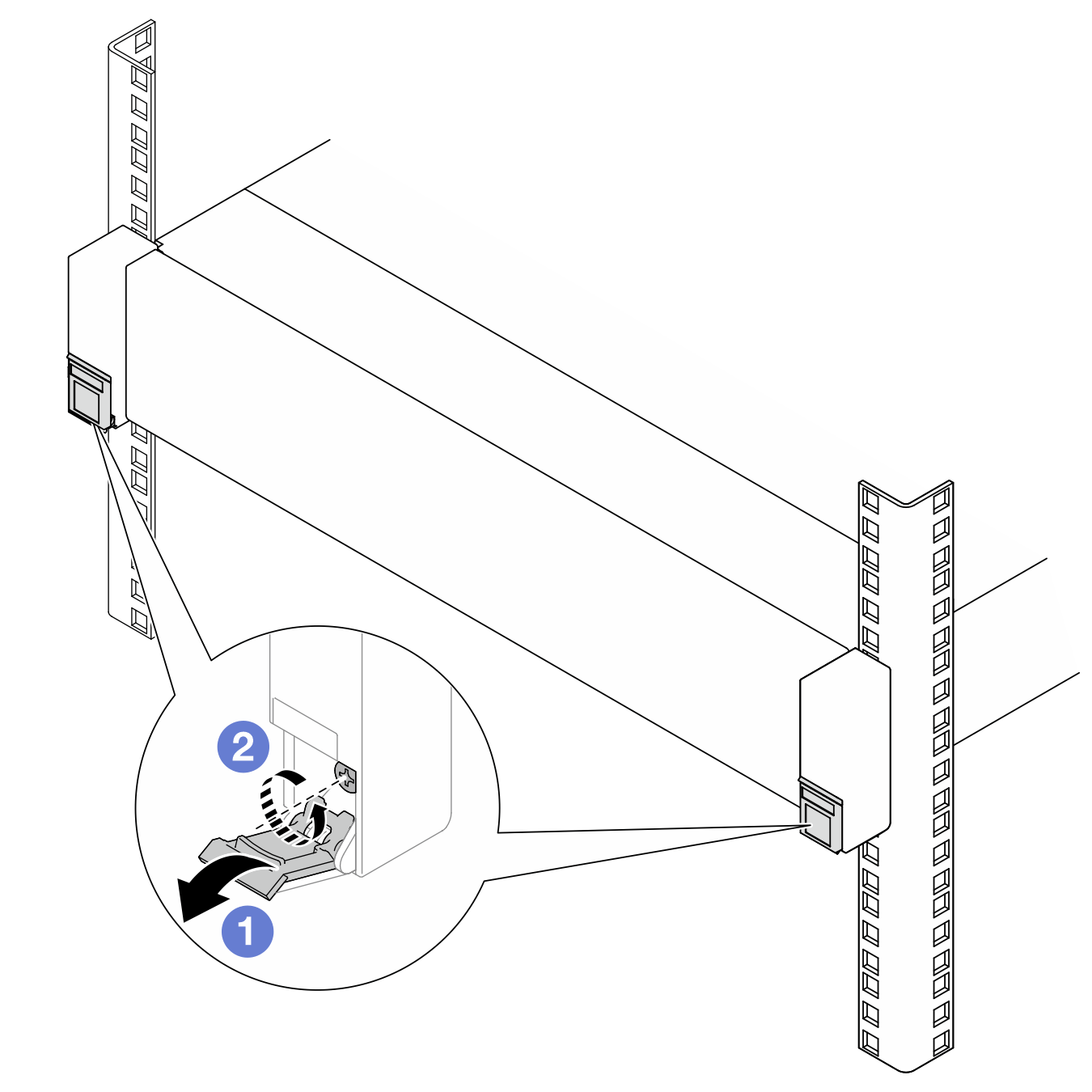

1. 拧松装运支架两侧的四颗松不脱螺钉。
   图 1. 拧松螺钉

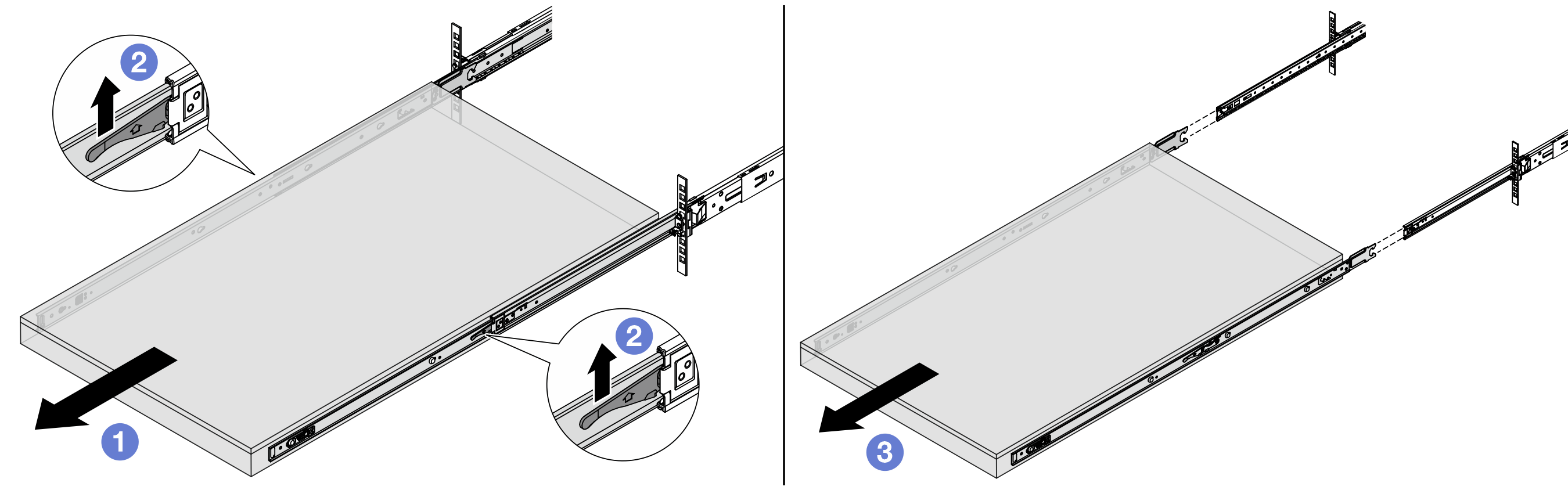

2. 拉动装运支架，将其从机柜上卸下。
   图 2. 卸下装运支架



过程

1. 为本任务做好准备。
   1. 卸下中间顶盖。请参阅 卸下中间顶盖。
   2. 卸下导风罩。请参阅 卸下导风罩。
   3. 从节点上拔下所有线缆。要拔下电源适配器线缆，请按照卸下电源适配器（机架安装）部分中的步骤 3 进行操作。
2. 节点背面的风扇控制板接口带有防尘帽，拔下线缆后，请务必将其重新装好。

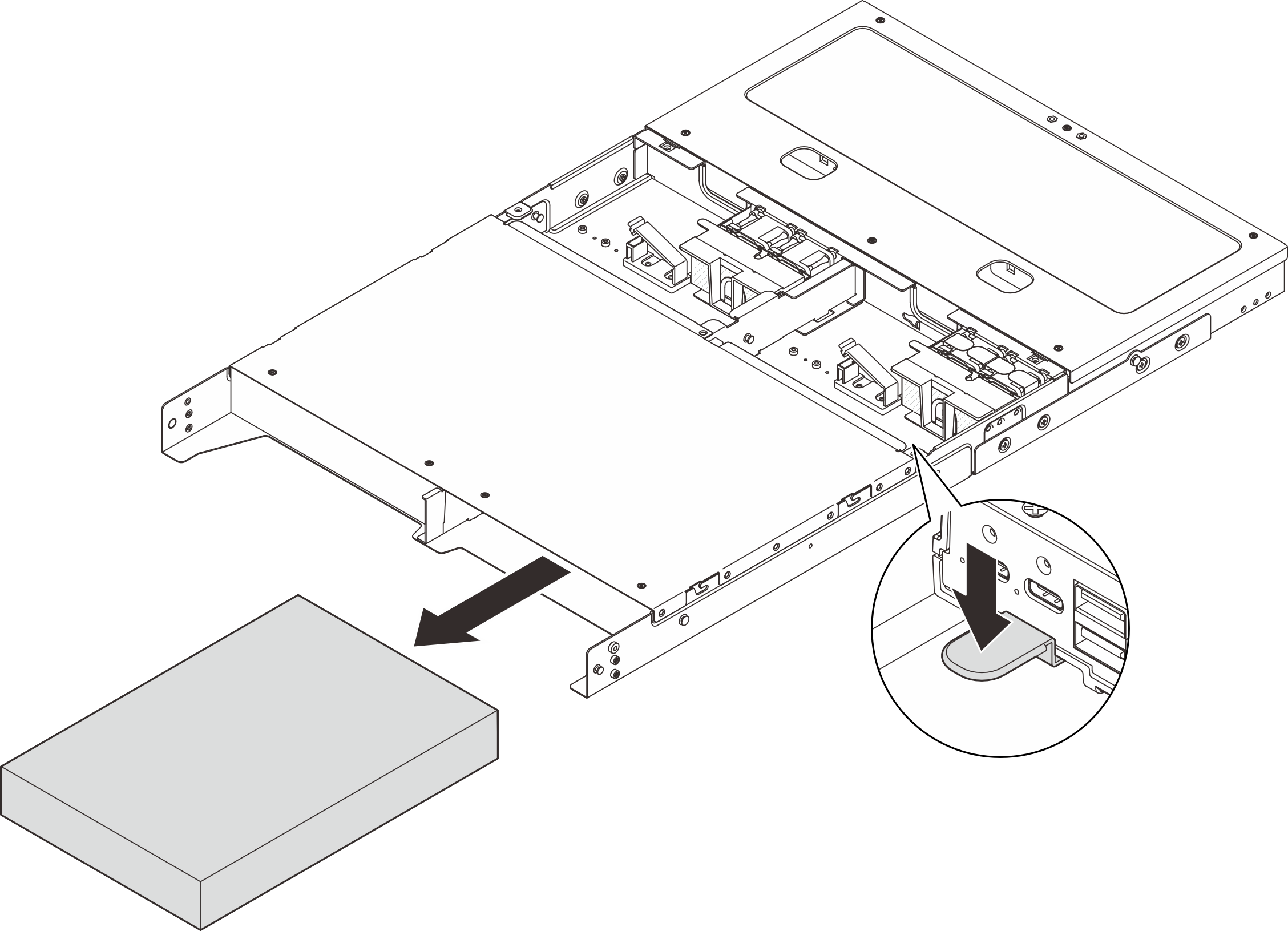

3. 按节点背面的松开按钮，使节点从机柜上松开，然后将节点从机柜中拉出。
   图 3. 卸下节点



   注

   节点插槽中应安装节点或节点填充件。要安装节点填充件，请将填充件插入节点插槽；然后，用两颗螺钉固定填充件。

   图 4. 安装节点填充件


4. （可选）如果不打算将节点重新安装到机柜中，请执行以下操作：
   • 更改机器类型以确保正常运行。请参阅更改机器类型以便在机柜中使用（仅限经过培训的技术人员）。
   • 请按以下更换步骤进行操作以确保正常散热与通风。
     • 卸下机架安装风扇护罩。请参阅卸下风扇护罩（机架安装）。
     • 将风扇模块安装到节点。请参阅 安装风扇模块。
     • 安装桌面安装风扇护罩。请参阅 安装风扇护罩。
