将节点安装到机架

过程

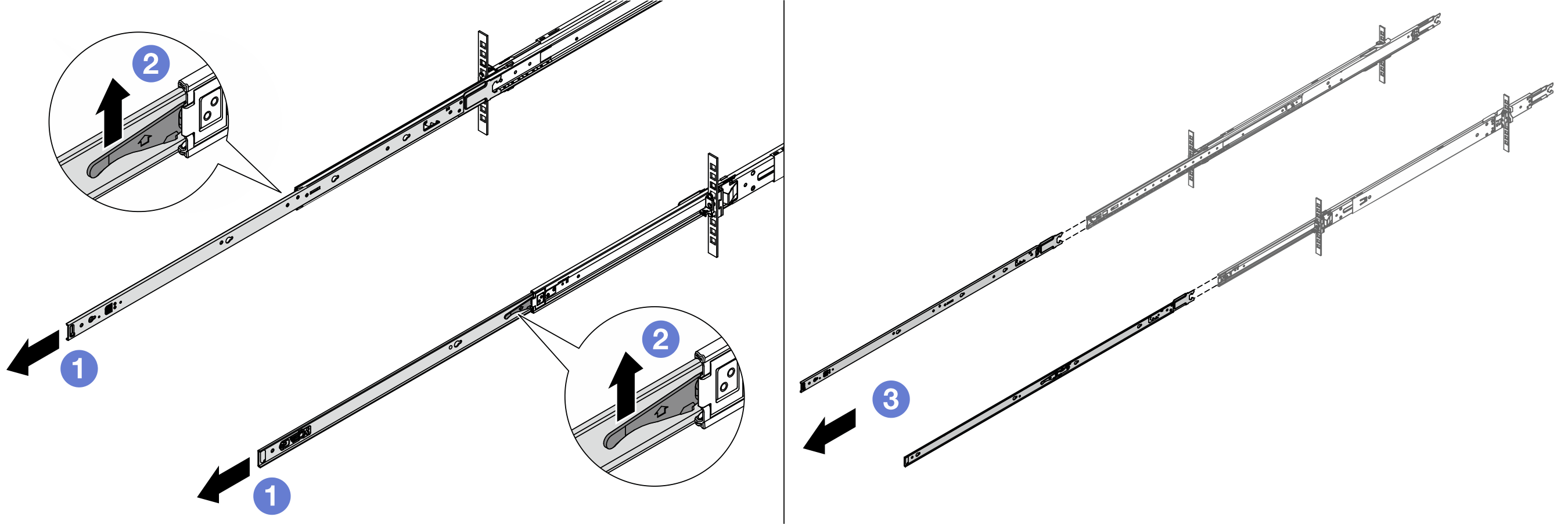

1. 从中间导轨上卸下内侧导轨。
   图 1. 卸下内侧导轨






   1. 拉伸内侧导轨。
   2. 向上推动滑锁以使内侧导轨脱离中间导轨。
   3. 卸下内侧导轨。

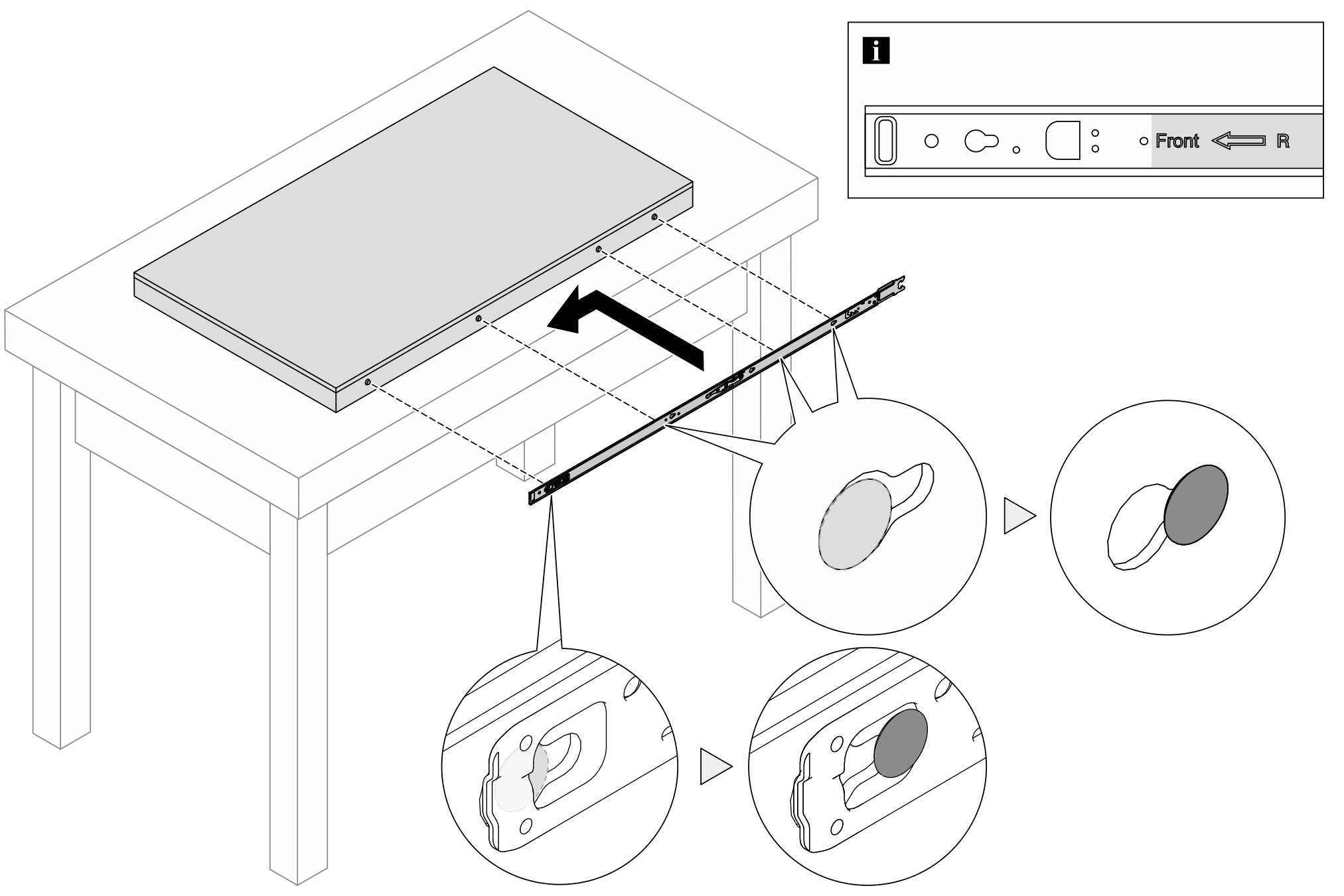

2. 将内侧导轨上的插槽与机柜侧面相应的 T 形销钉对齐；然后，向前滑动内侧导轨，直至 T 形销钉锁定到位。
   注

   1. 确保在将内侧导轨组装到机柜时，始终使“Front”标记朝向前方。

   2. “L”和“R”标记分别表示导轨的左侧和右侧。

   图 2. 将内侧导轨安装到机柜上






3. 对另一根导轨重复执行上述步骤。

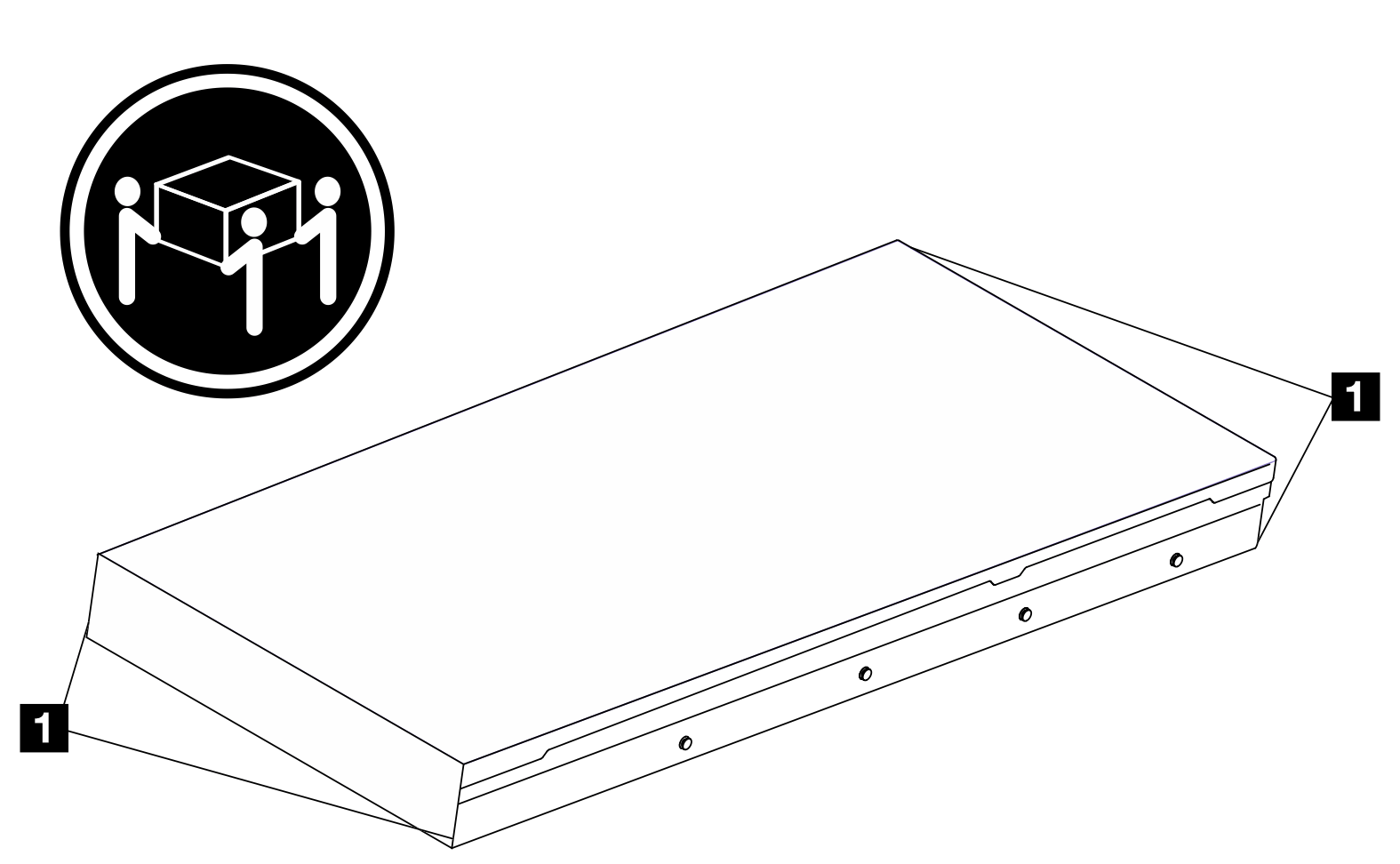

4. 小心地抬起机柜。

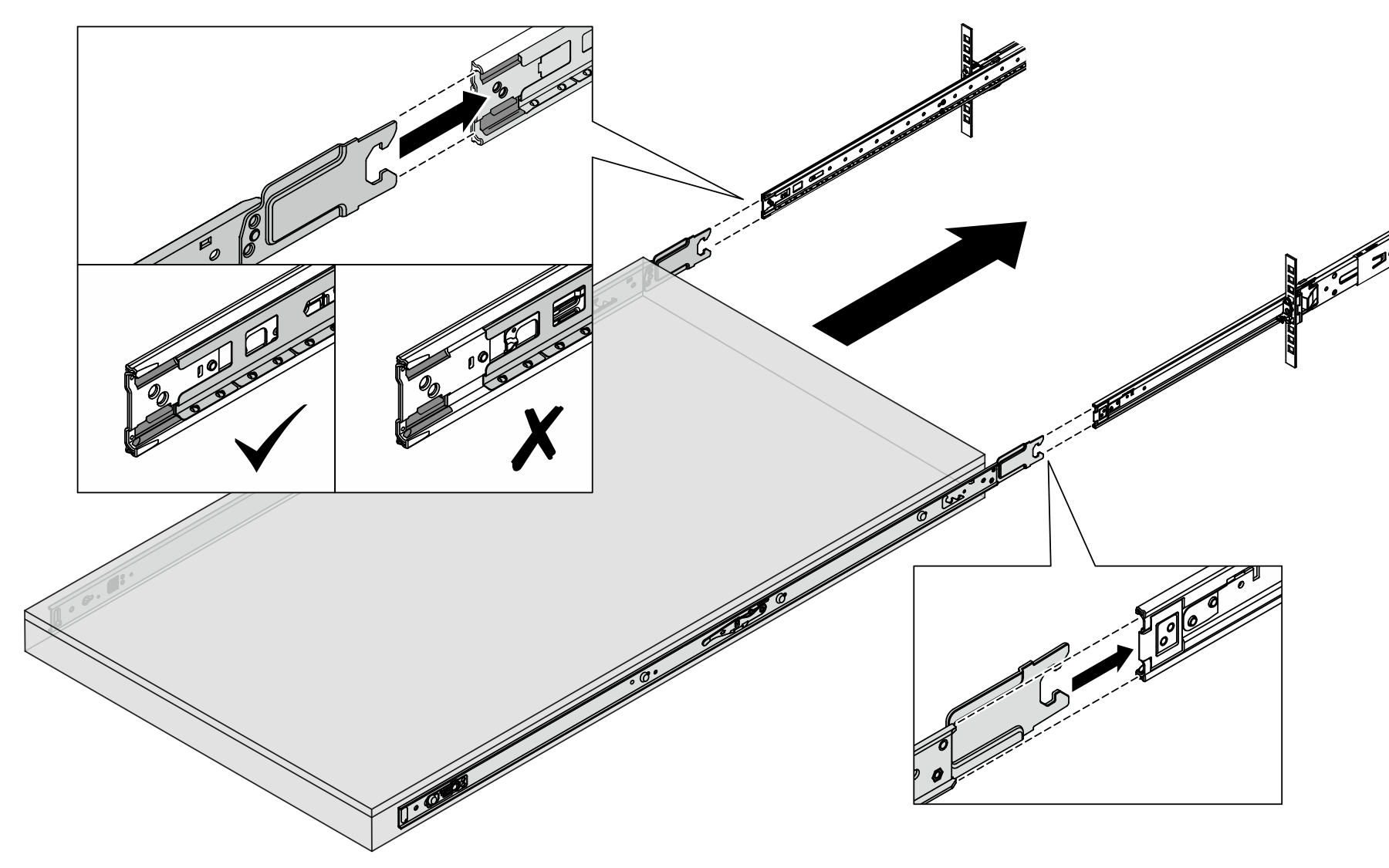

5. 将机柜安装到机架中。将内侧导轨的两个后端与中间导轨上的开口对齐，并确保两对导轨正确配接。
   注

   在将内侧导轨安装到中间导轨之前，请确保两侧的滚珠固定器到达最外侧的位置。如果固定器位置不对，请将其滑至最前端。

   图 3. 安装机柜

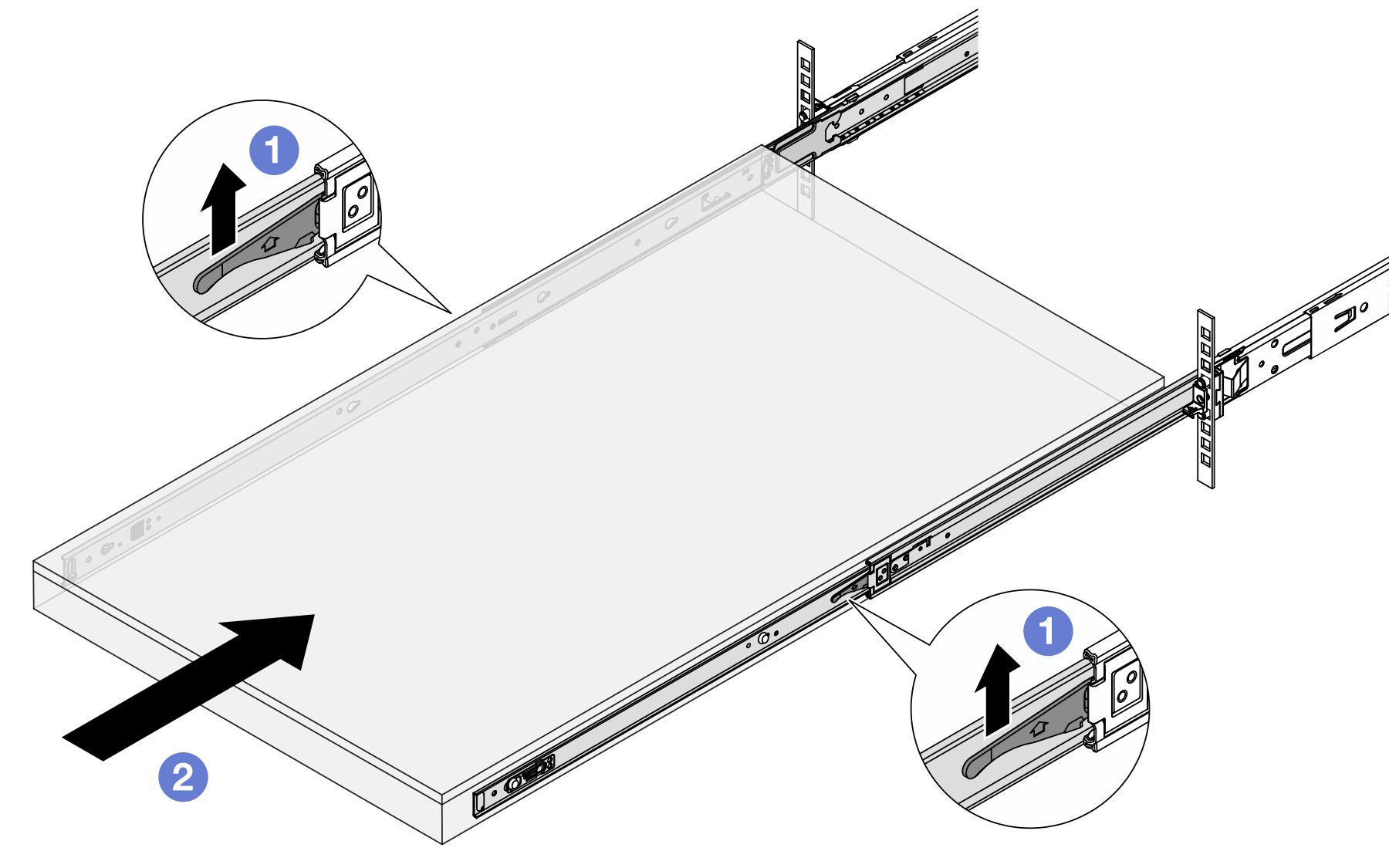

6. 提起滑锁以继续将机柜滑入。
   图 4. 锁定滑锁






   1. 抬起两侧的滑锁。
   2. 将机柜一直推入机架，直到两个滑锁“咔嗒”一声锁定到位。
7. 将机柜固定到机架上。

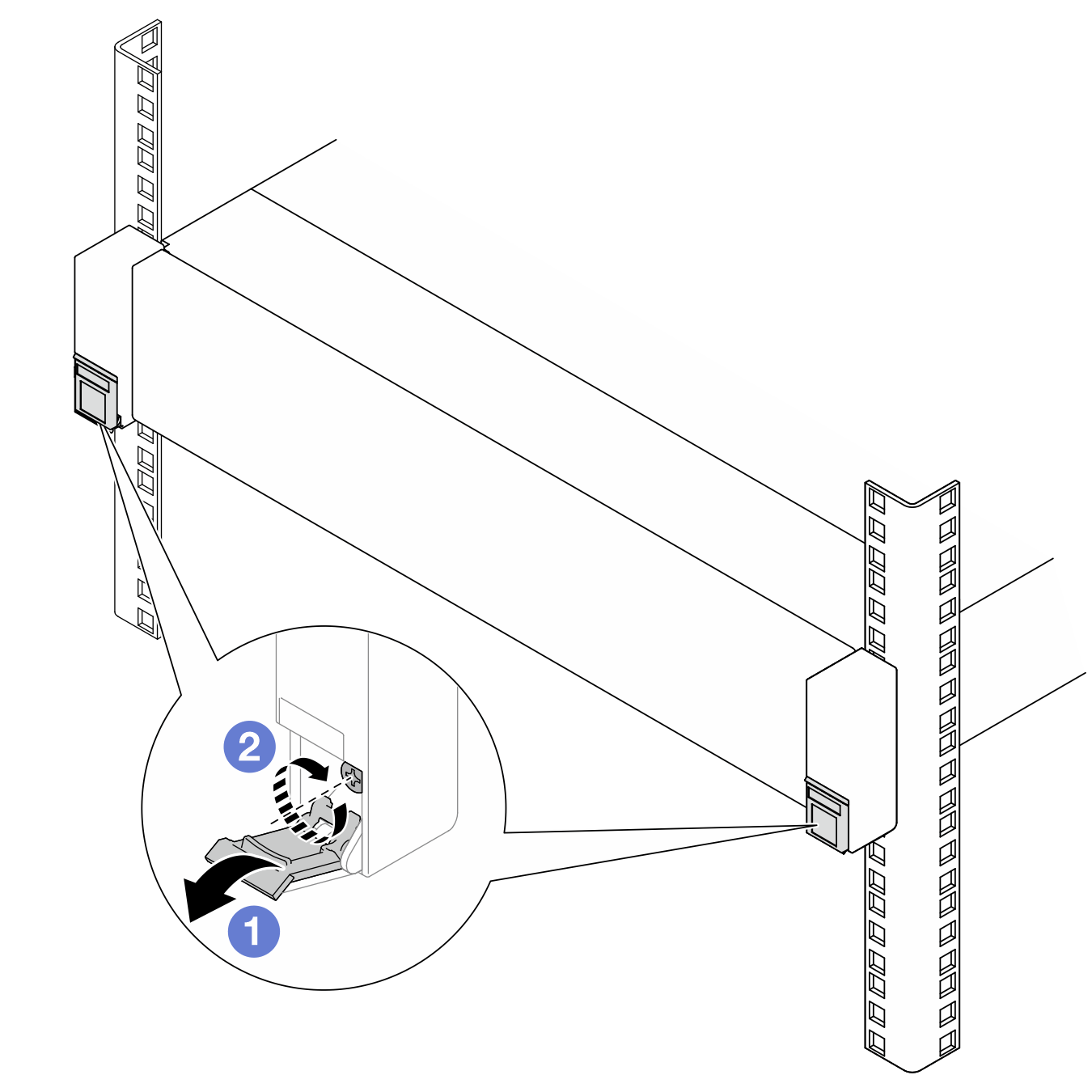

   1. 将机柜固定到机架前部。拧紧机架滑锁上的两颗螺钉。
      图 5. 将机柜固定到机架前部






      • 向下翻转打开机架滑锁盖。
      • 拧紧螺钉以固定机柜。

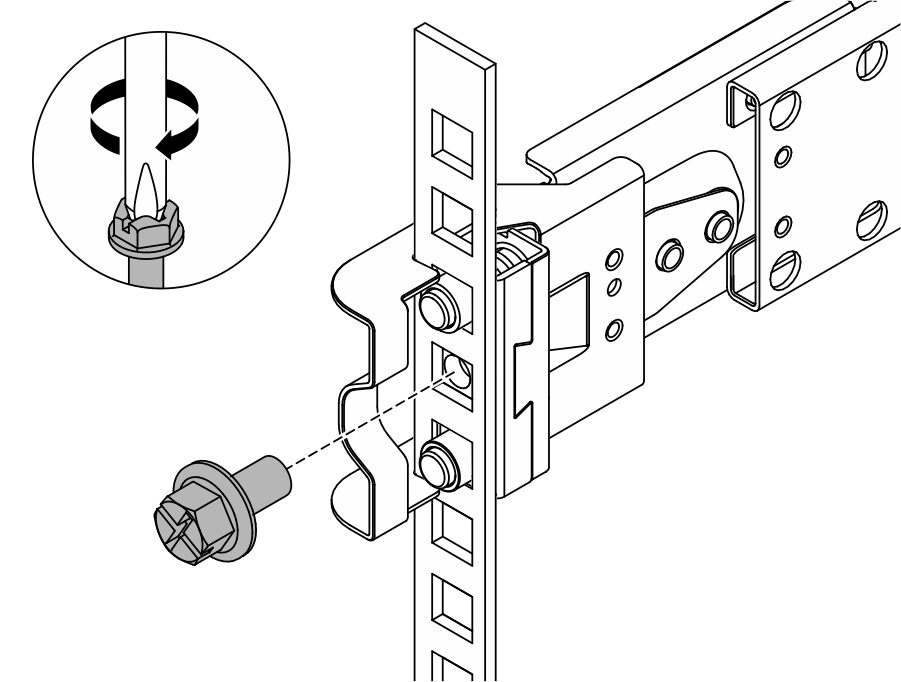

   2. （可选）如果将机柜安装到机架中一起运输或放置到易振动区域，请在每个导轨上安装一颗 M6 螺钉，以将机柜固定到机架后部。
      图 6. 将机柜固定到机架后部







过程

1. 为本任务做好准备。
   1. 确保将电源适配器正确安装到机柜中。要安装电源适配器，请参阅安装电源适配器（机架安装）。
   2. 卸下中间外盖。请参阅卸下中间顶盖。
   3. 卸下导风罩。请参阅卸下导风罩。
   4. 如果节点事先未安装在机柜中，则在将节点安装到机柜之前，请先完成以下步骤：
      1. 从节点上卸下桌面安装风扇护罩。请参阅《ThinkEdge SE100 用户指南》中的卸下风扇护罩。
      2. 从节点上卸下风扇模块。请参阅《ThinkEdge SE100 用户指南》中的安装风扇护罩。否则，它可能会妨碍节点插入机柜。
      3. 将机架安装风扇护罩安装到节点上。请参阅《ThinkEdge SE100 用户指南》中的卸下风扇模块。
      4. 更改机器类型以确保正常运行。请参阅更改机器类型以便在机柜中使用（仅限经过培训的技术人员）。

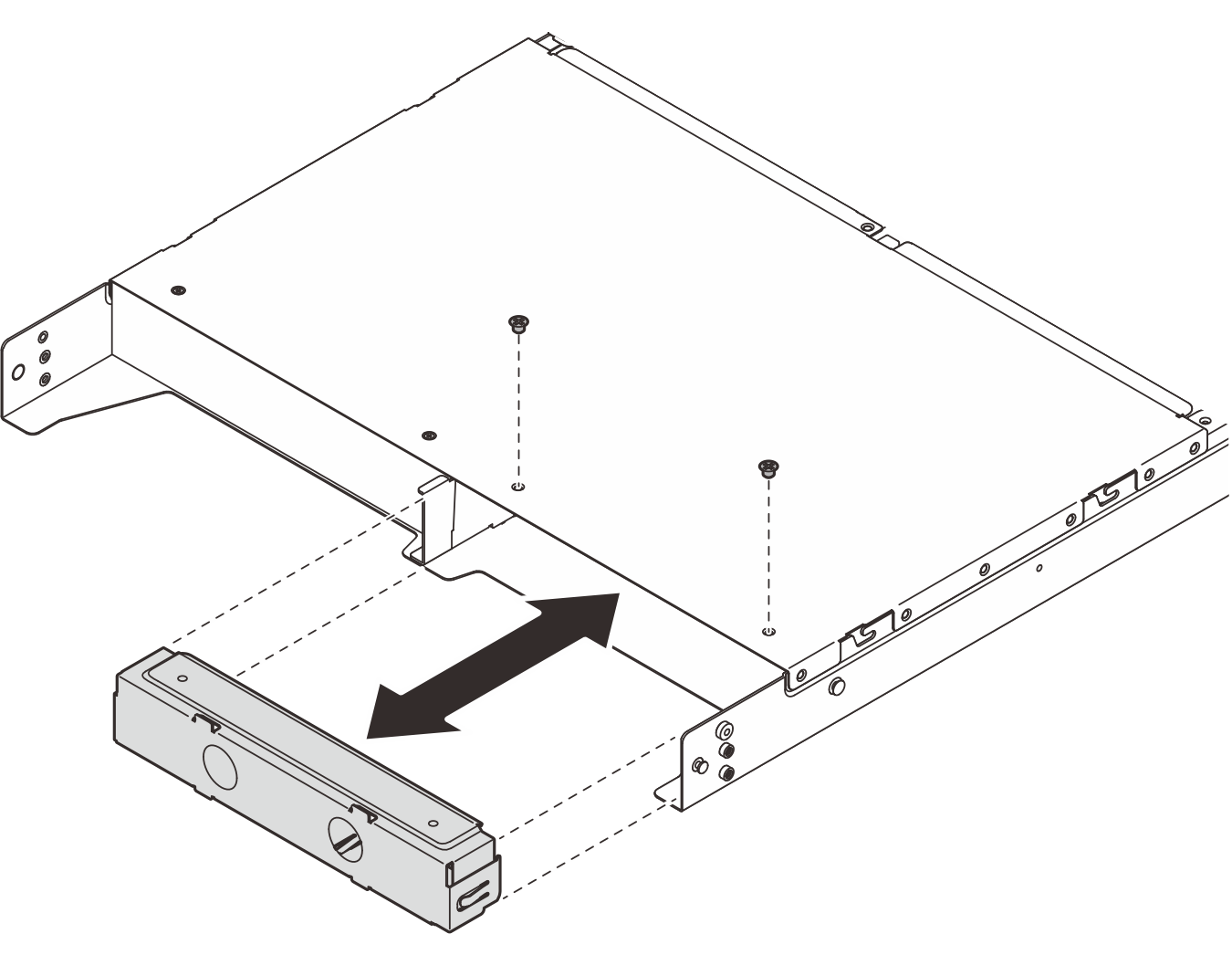

2. 如果节点插槽中装有节点填充件，请先将其卸下。
   1. 松开固定节点填充件的两颗螺钉。
   2. 从节点插槽中卸下节点填充件。将节点填充件存放在安全的位置，以备将来使用。
   图 7. 卸下节点填充件

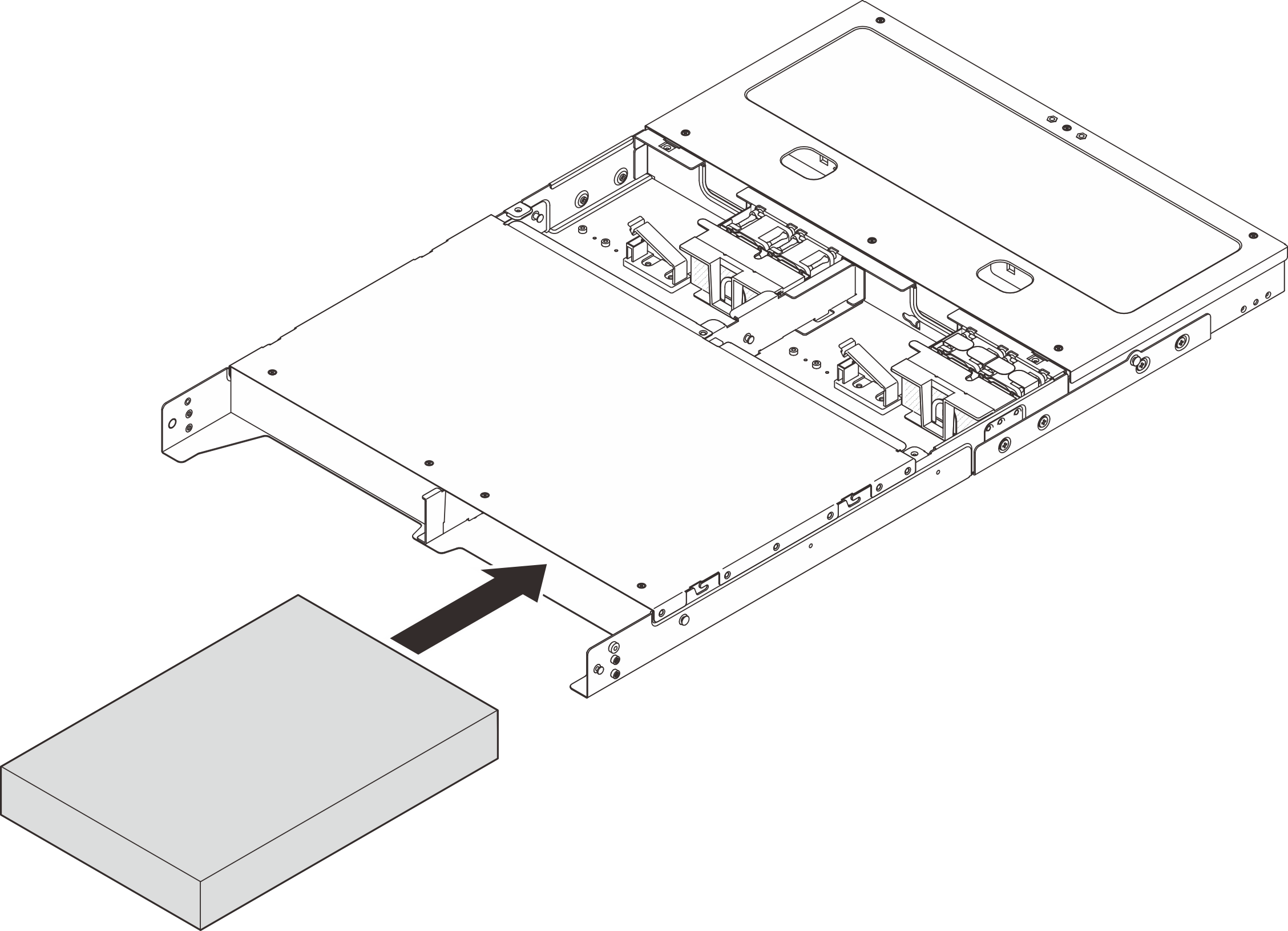

3. 将节点推入节点插槽，直至其“咔嗒”一声锁定到位。
   图 8. 安装节点


4. （可选）如果机柜中仅安装了一个节点，请在空的节点插槽中安装节点填充件。
   1. 将节点填充件插入节点插槽。
   2. 用两颗螺钉固定节点填充件。
   图 9. 安装节点填充件


5. 确保将要连接到节点背面的线缆穿过机柜进行妥善布放。请参阅 内部线缆布放。
6. 将所有线缆连接到节点。要从电源适配器连接电源线，请完成以下步骤：
   1. 对齐螺钉孔，然后将电源线安装到节点上。
   2. 拧紧螺钉，确保电源线牢固固定。
      注

      为了将电源适配器连接到节点，1U2N 机柜中的每个电源适配器需要配备两根 USB-C 输出电源线，而 1U3N 机柜中的每个电源适配器需要配备三根 USB-C 输出电源线。请将额外的电源线插入 1U3N 机柜中安装的电源适配器。有关线缆布放的更多详细信息，请参阅 内部线缆布放。

      图 10. 安装电源线



过程

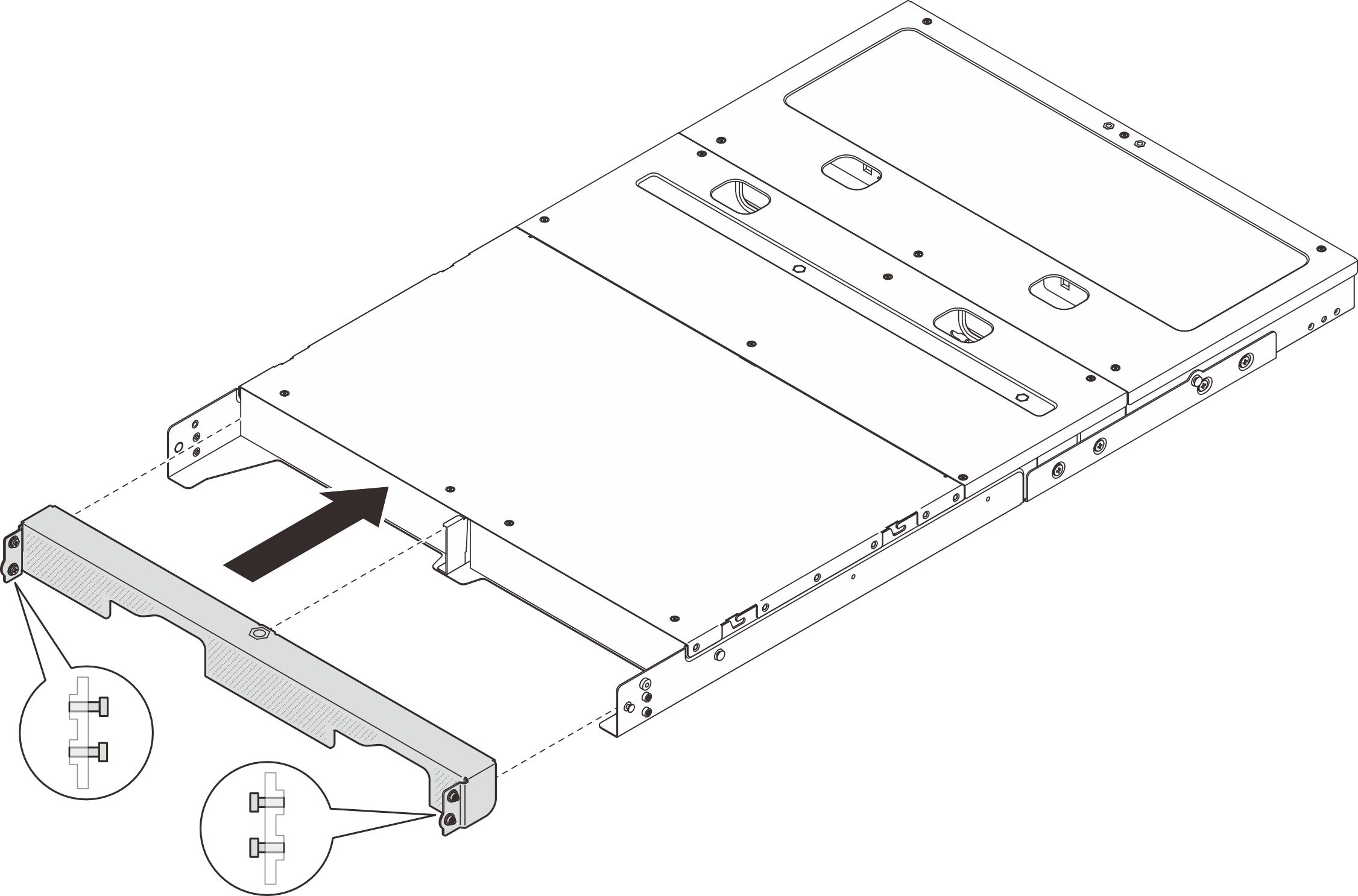

1. 如图所示，按压装运支架两侧的松不脱螺钉；然后，将装运支架朝机柜推动，直至其牢固就位。
   图 12. 安装装运支架

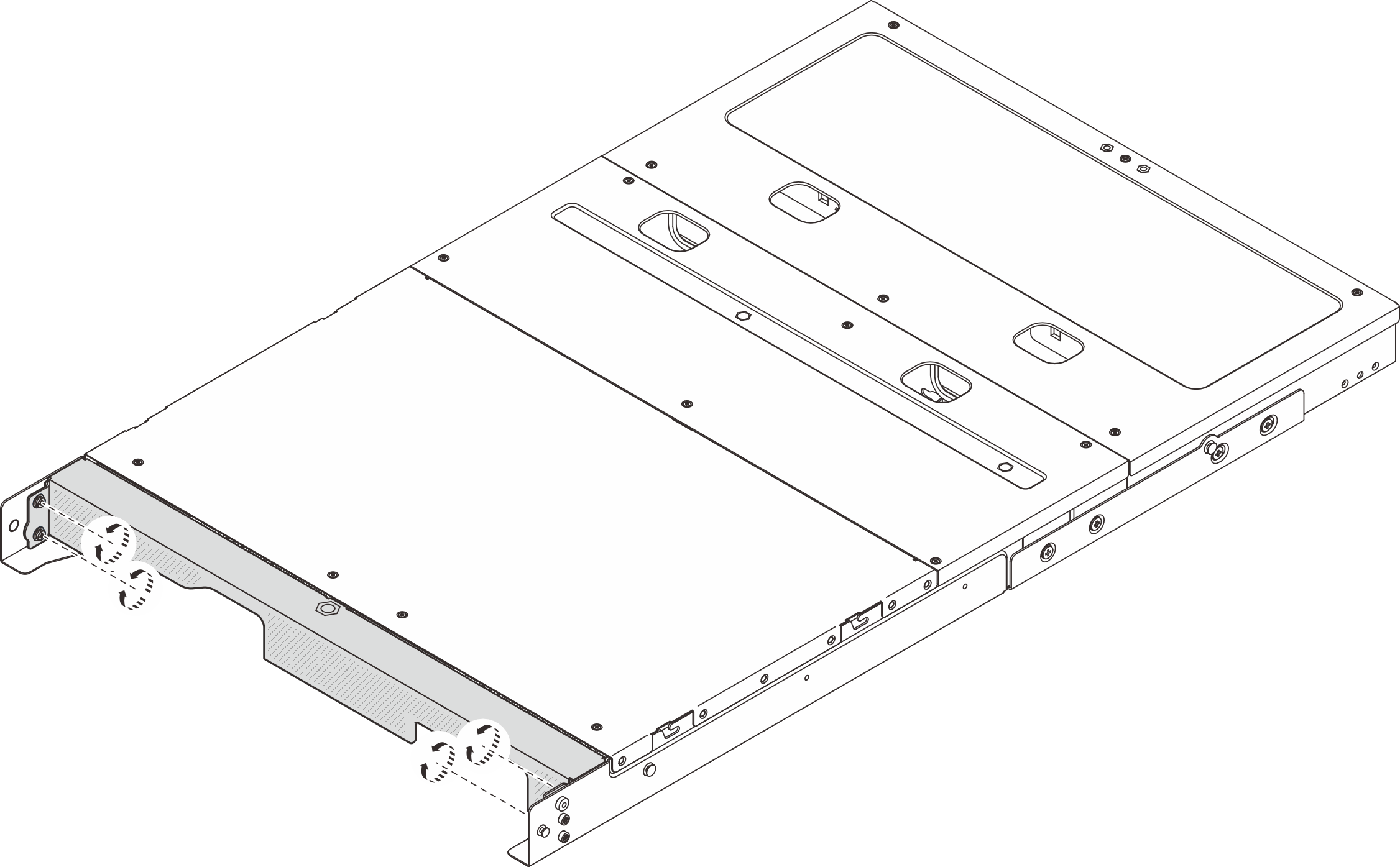

2. 固定装运支架两侧的四颗松不脱螺钉。
   图 13. 拧紧螺钉
