ติดตั้งโหนดในแร็ค

ขั้นตอน

1. ถอดรางด้านในออกจากรางชุดกลาง

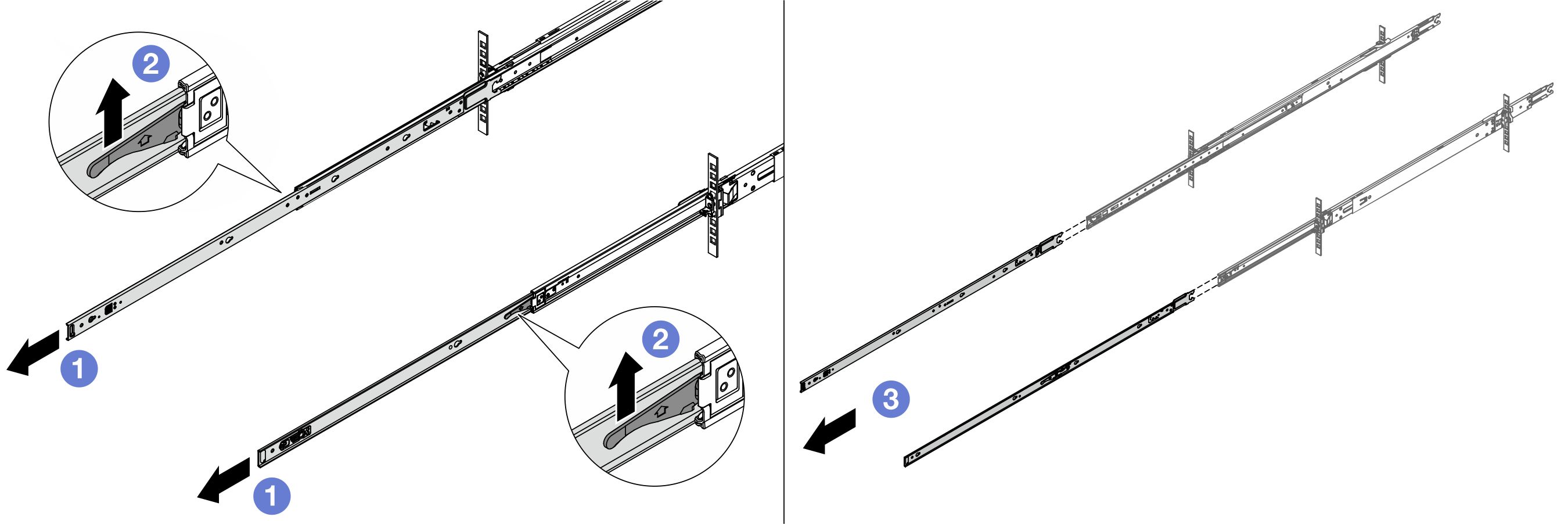

   รูปที่ 1. การถอดรางด้านใน






   1. ขยายรางด้านใน
   2. ดันสลักขึ้นเพื่อปลดรางด้านในออกจากรางตรงกลาง
   3. ถอดรางด้านในออก
2. จัดตำแหน่งช่องเสียบบนรางด้านในให้ตรงกับหมุดรูปตัว T ที่สอดคล้องกันที่ด้านข้างของช่องใส่ จากนั้นเลื่อนรางด้านในไปข้างหน้าจนกว่าหมุดรูปตัว T จะล็อคเข้าที่
   หมายเหตุ

   1. ตรวจสอบให้แน่ใจว่าตราประทับ “Front” หันไปทางด้านหน้าเสมอเมื่อประกอบรางด้านในเข้ากับช่องใส่

   2. ตราประทับ “L” และ “R” ระบุด้านซ้ายและด้านขวาของราง

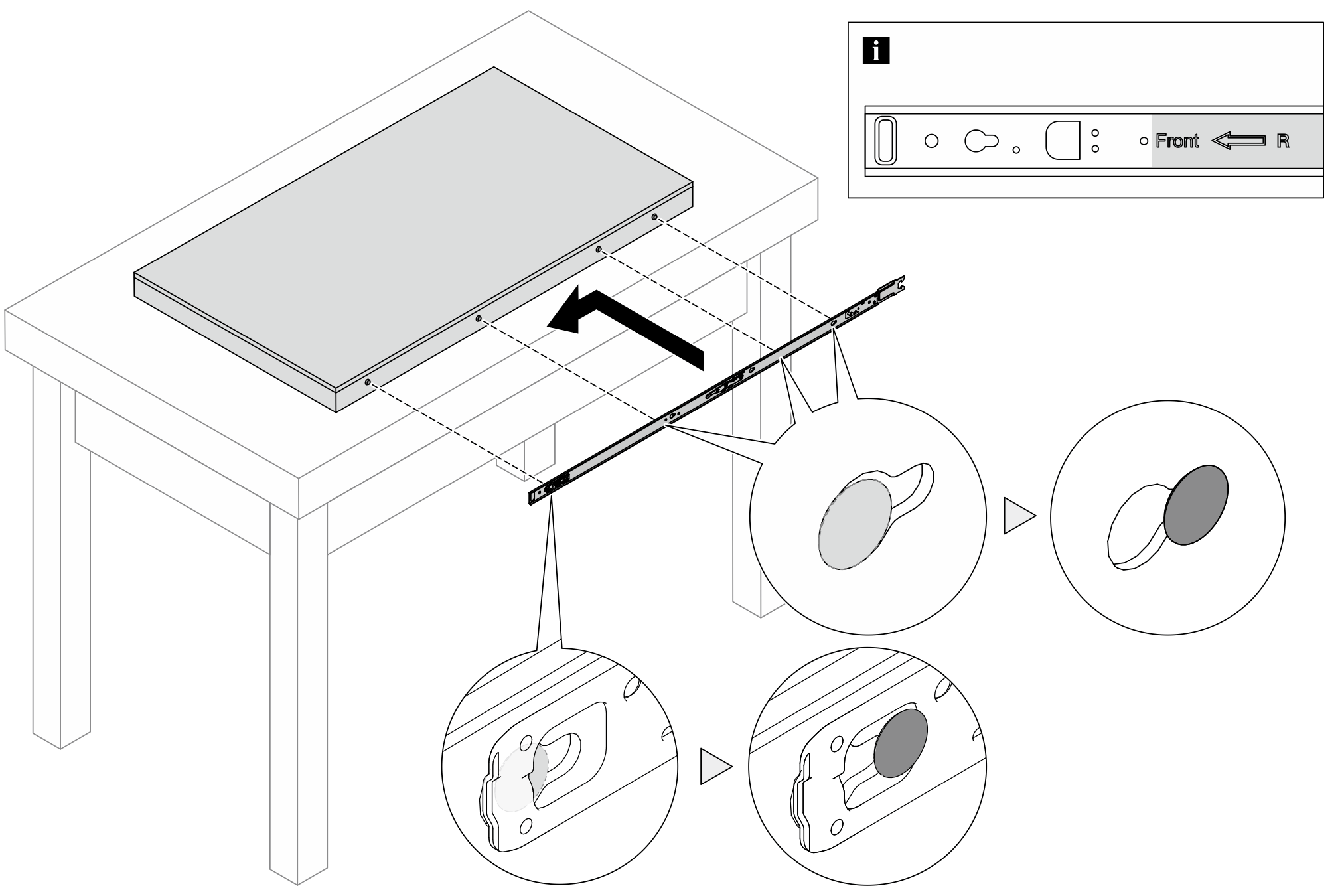

   รูปที่ 2. การติดตั้งรางด้านในเข้ากับช่องใส่






3. ทำซ้ำขั้นตอนก่อนหน้านี้กับรางอีกรางหนึ่ง

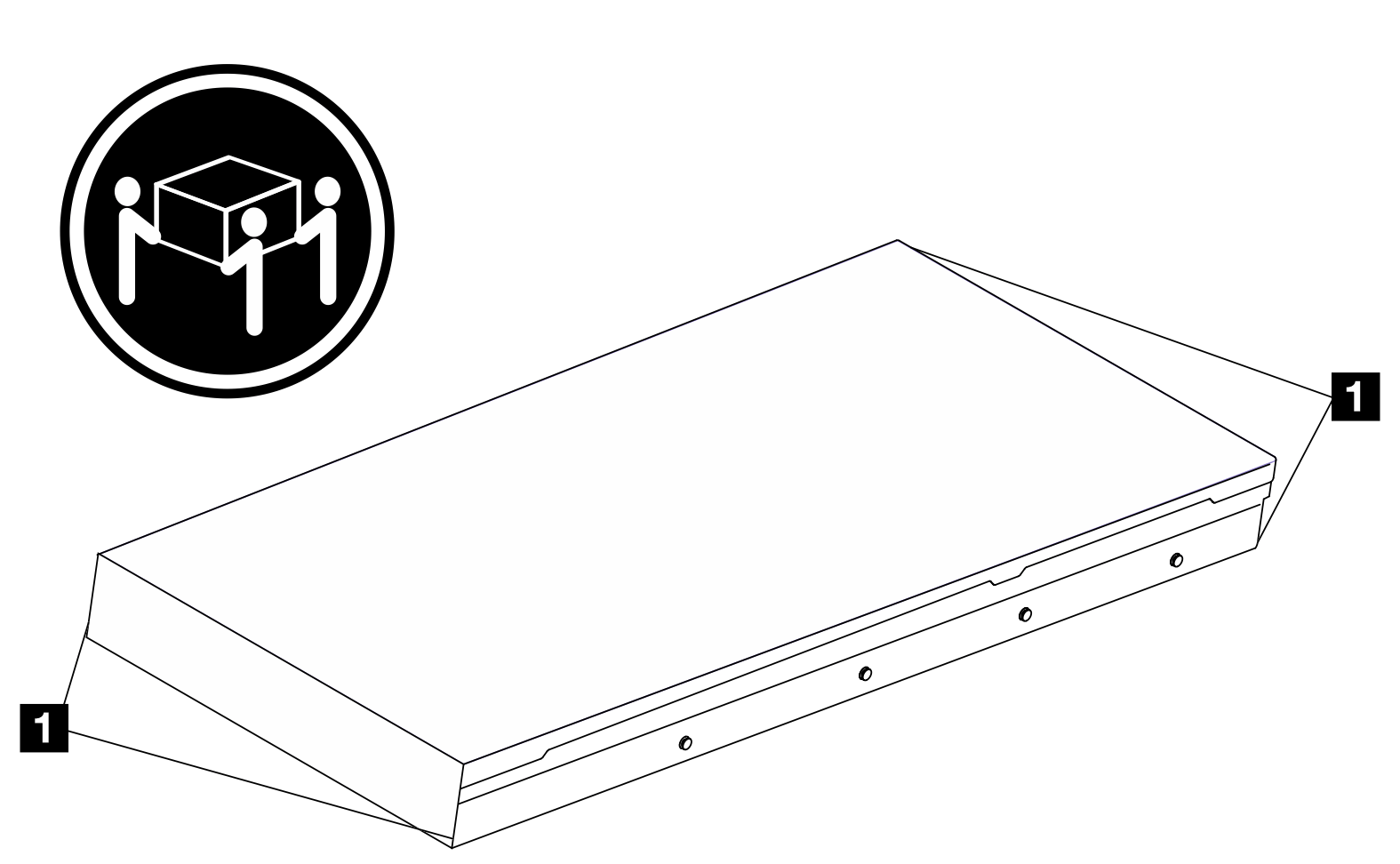

4. ยกช่องใส่ขึ้นอย่างระมัดระวัง
5. ติดตั้งช่องใส่ในแร็ค จัดแนวปลายทั้งสองด้านของรางด้านในให้ตรงกับช่องในรางชุดกลาง และตรวจดูให้แน่ใจว่ารางทั้งสองอยู่ในตำแหน่งที่ตรงกันอย่างถูกต้อง
   หมายเหตุ

   ก่อนติดตั้งรางด้านในเข้ากับรางตรงกลาง ตรวจสอบให้แน่ใจว่าตัวยึดลูกบอลทั้งสองด้านอยู่ในตำแหน่งที่อยู่นอกสุด หากตัวยึดอยู่ในตำแหน่งที่ไม่ดี ให้เลื่อนไปด้านหน้าจนกว่าจะหยุด

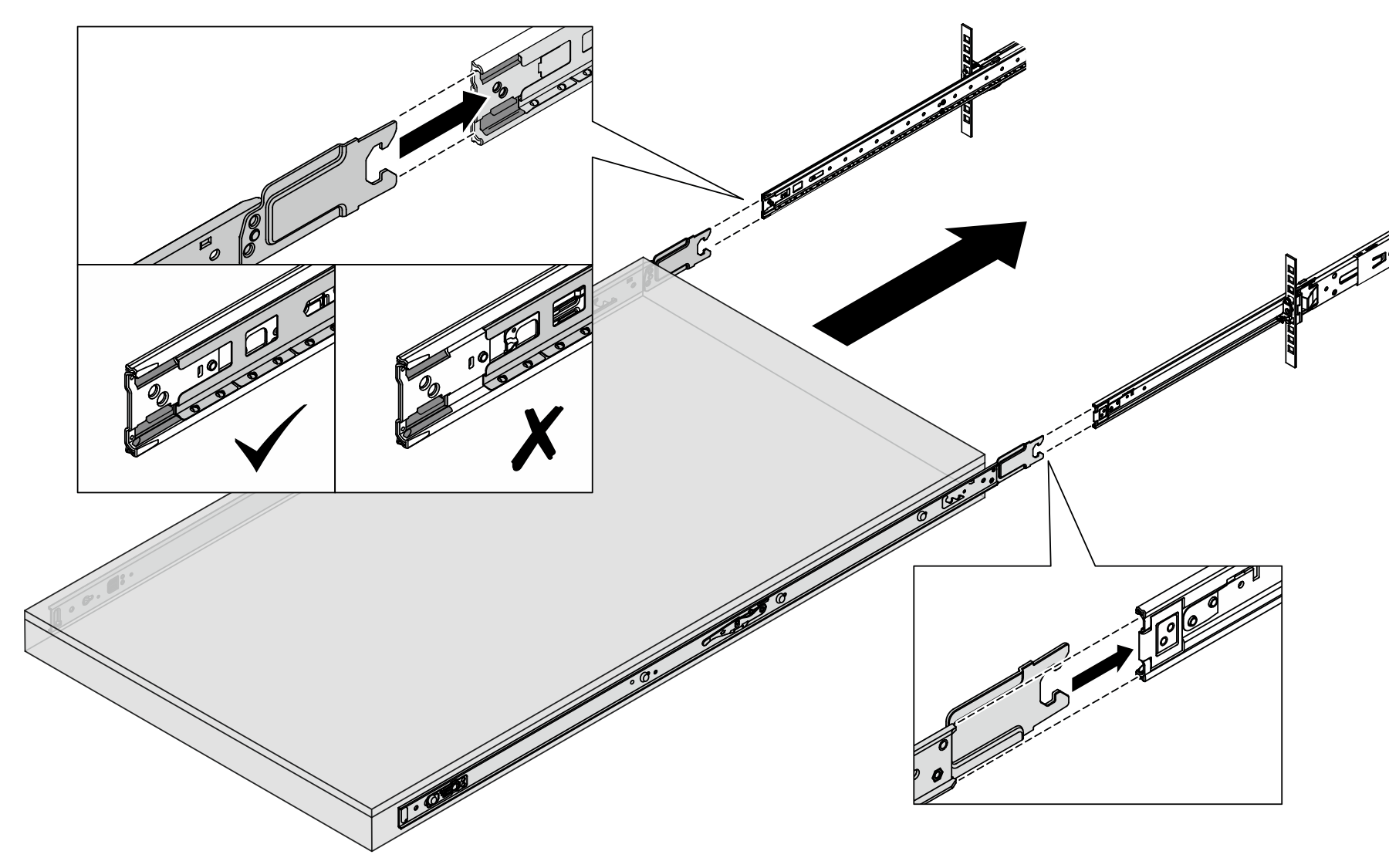

   รูปที่ 3. การติดตั้งช่องใส่






6. ยกสลักล็อคขึ้นเพื่อเลื่อนช่องใส่เข้าที่

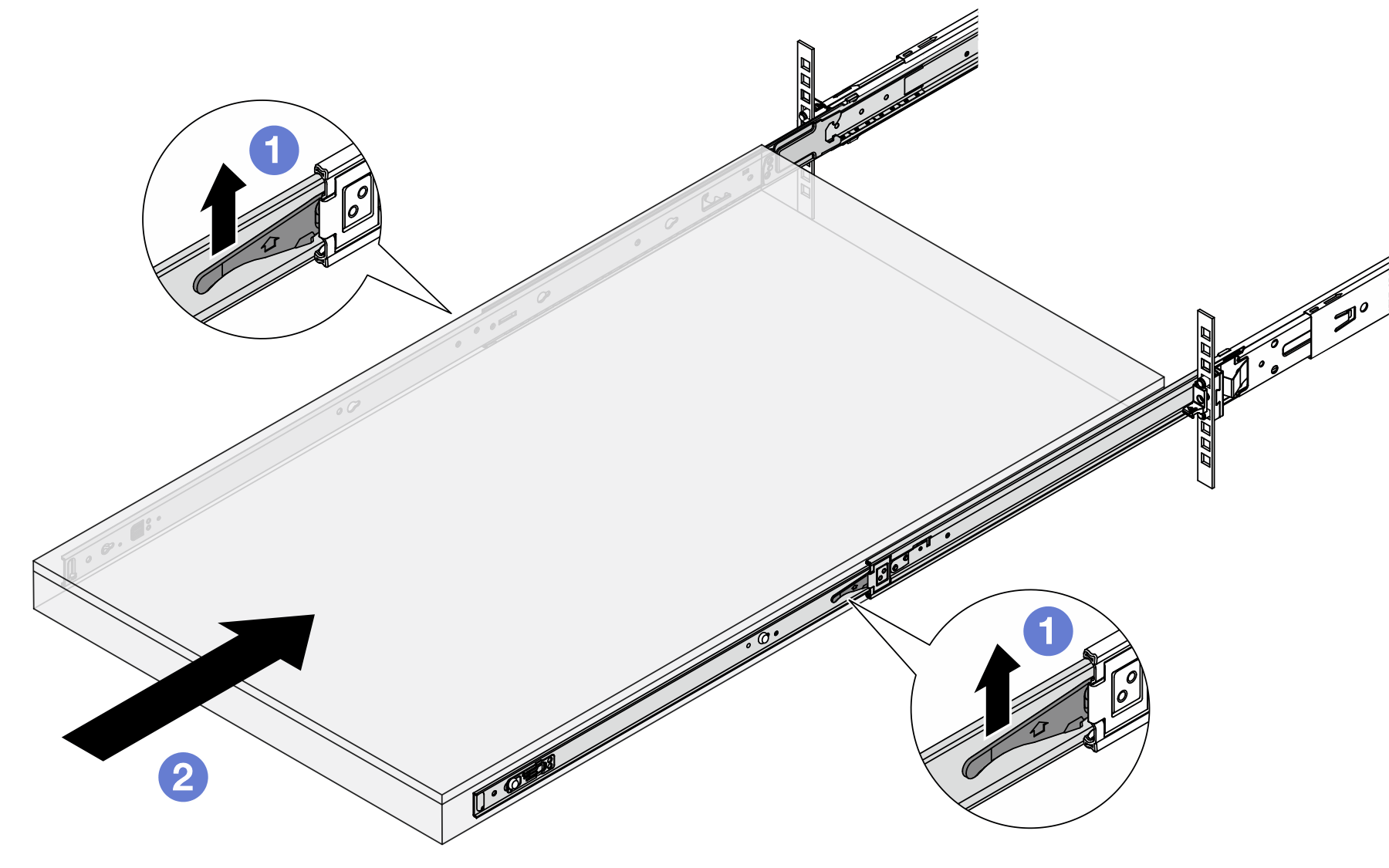

   รูปที่ 4. สลักล็อค






   1. ยกสลักล็อคทั้งสองข้าง
   2. ดันช่องใส่เข้าไปในแร็คจนเข้าที่ จนกระทั่งสลักทั้งสองจะล็อคเข้าที่
7. ยึดช่องใส่ในแร็ค
   1. ยึดช่องใส่เข้ากับด้านหน้าของแร็ค ขันสกรู 2 ตัวที่อยู่บนสลักแร็คให้แน่น

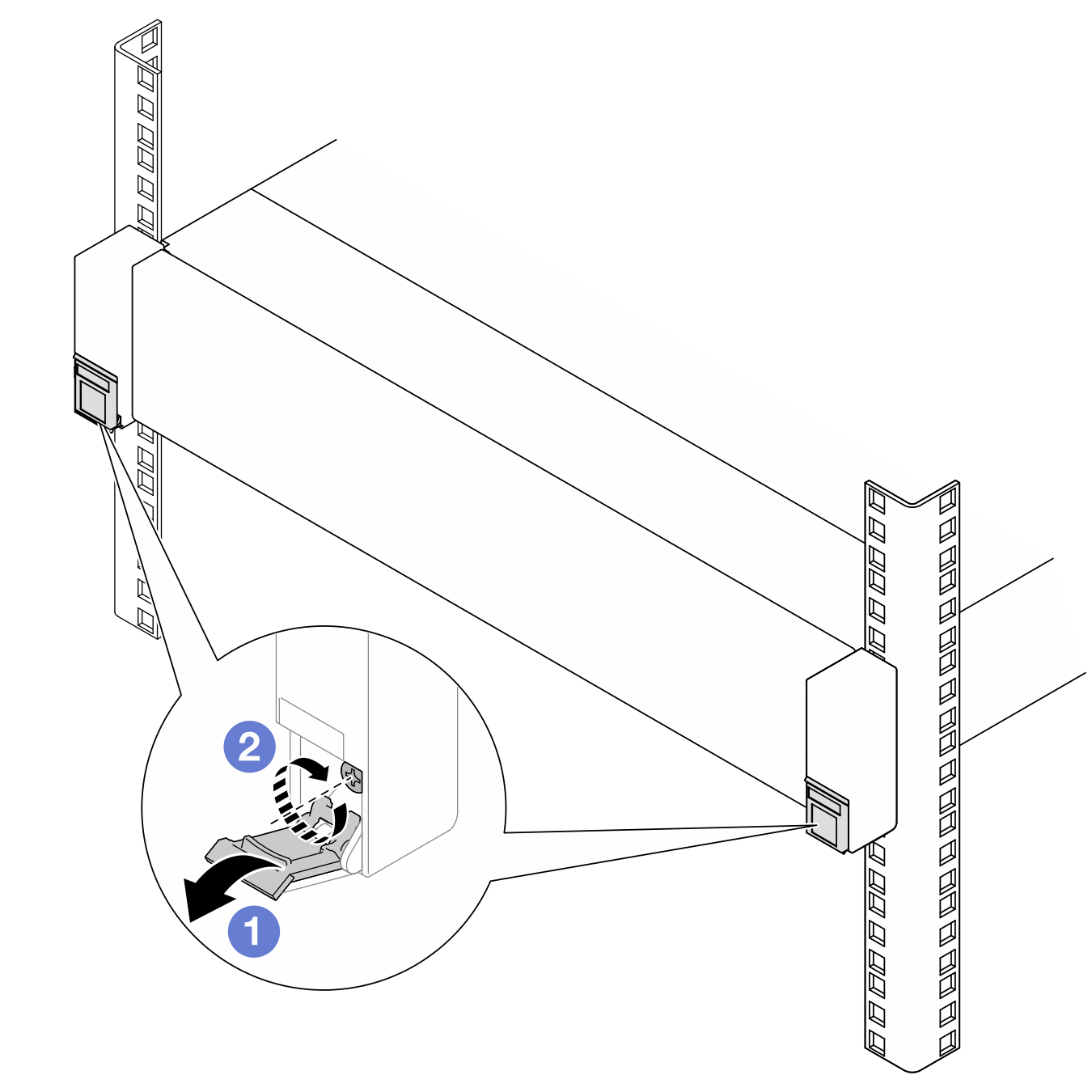

      รูปที่ 5. การยึดช่องใส่เข้ากับด้านหน้าของแร็ค






      • พลิกฝาครอบบนสลักแร็คลง
      • ขันสกรูให้แน่นเพื่อยึดช่องใส่
   2. (ไม่บังคับ) หากแร็คจัดส่งมาพร้อมกับช่องใส่หรือวางไว้ในพื้นที่ที่เสี่ยงต่อการสั่นสะเทือน ให้ติดตั้งสกรู M6 หนึ่งตัวกับรางแต่ละตัวเพื่อยึดช่องใส่เข้ากับด้านหลังของแร็ค

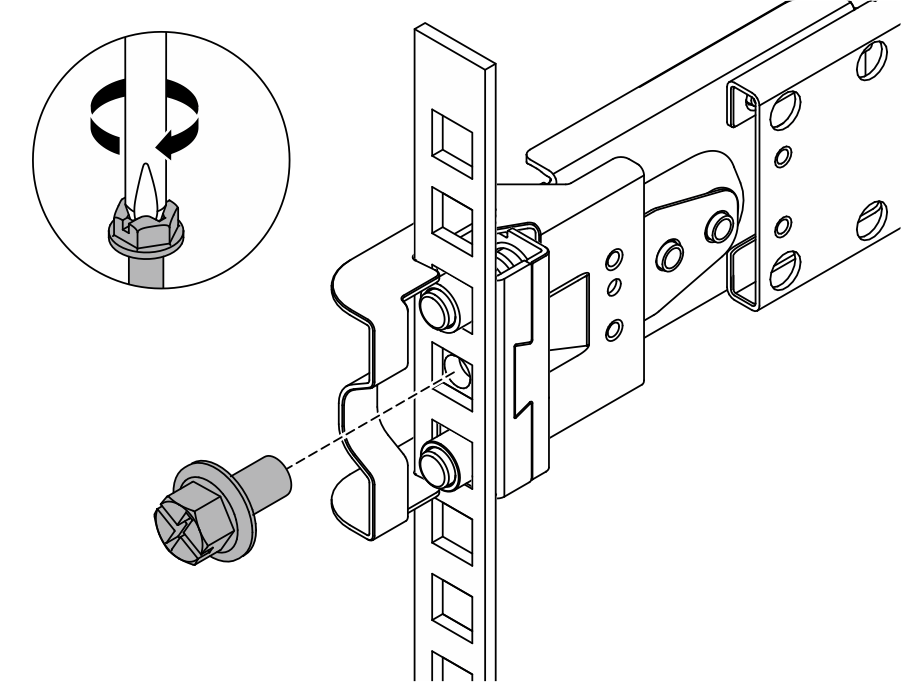

      รูปที่ 6. การยึดช่องใส่ไว้ที่ด้านหลังของแร็ค







ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ตรวจสอบให้แน่ใจว่าได้ติดตั้งอุปกรณ์แปลงไฟในช่องใส่อย่างถูกต้อง ในการติดตั้งอุปกรณ์แปลงไฟ โปรดดู ติดตั้งอุปกรณ์แปลงไฟ (ติดตั้งบนแร็ค)
   2. ถอดฝาครอบตรงกลาง โปรดดู ถอดฝาครอบด้านบนตรงกลางออก
   3. ถอดแผ่นกั้นลม โปรดดู ถอดแผ่นกั้นลม
   4. หากไม่ได้ติดตั้งโหนดในช่องใส่ก่อนหน้านี้ ก่อนที่จะติดตั้งโหนดเข้ากับช่องใส่ ให้ทำตามขั้นตอนต่อไปนี้:
      1. ถอดฝาครอบพัดลมแบบติดตั้งบนโต๊ะออกจากโหนด โปรดดู ถอดฝาครอบพัดลม ใน คู่มือผู้ใช้ ThinkEdge SE100
      2. ถอดโมดูลพัดลมออกจากโหนด โปรดดู ติดตั้งฝาครอบพัดลม ใน คู่มือผู้ใช้ ThinkEdge SE100 มิฉะนั้นอาจจะไปรบกวนด้านบนของช่องใส่ได้
      3. ติดตั้งฝาครอบพัดลมแบบติดตั้งบนแร็คเข้ากับโหนด โปรดดู ถอดโมดูลพัดลม ใน คู่มือผู้ใช้ ThinkEdge SE100
      4. เปลี่ยนประเภทเครื่องเพื่อการทำงานที่เหมาะสม โปรดดู เปลี่ยนประเภทเครื่องในการดําเนินการในช่องใส่ (เฉพาะช่างเทคนิคที่ได้รับการอบรมเท่านั้น)
2. หากมีการติดตั้งแผงครอบโหนดในช่องใส่โหนด ให้ถอดออกก่อน
   1. คลายสกรูสองตัวที่ยึดแผงครอบโหนด
   2. ถอดแผงครอบโหนดออกจากช่องใส่โหนด เก็บแผงครอบโหนดไว้ในที่ปลอดภัยเพื่อการใช้งานในอนาคต

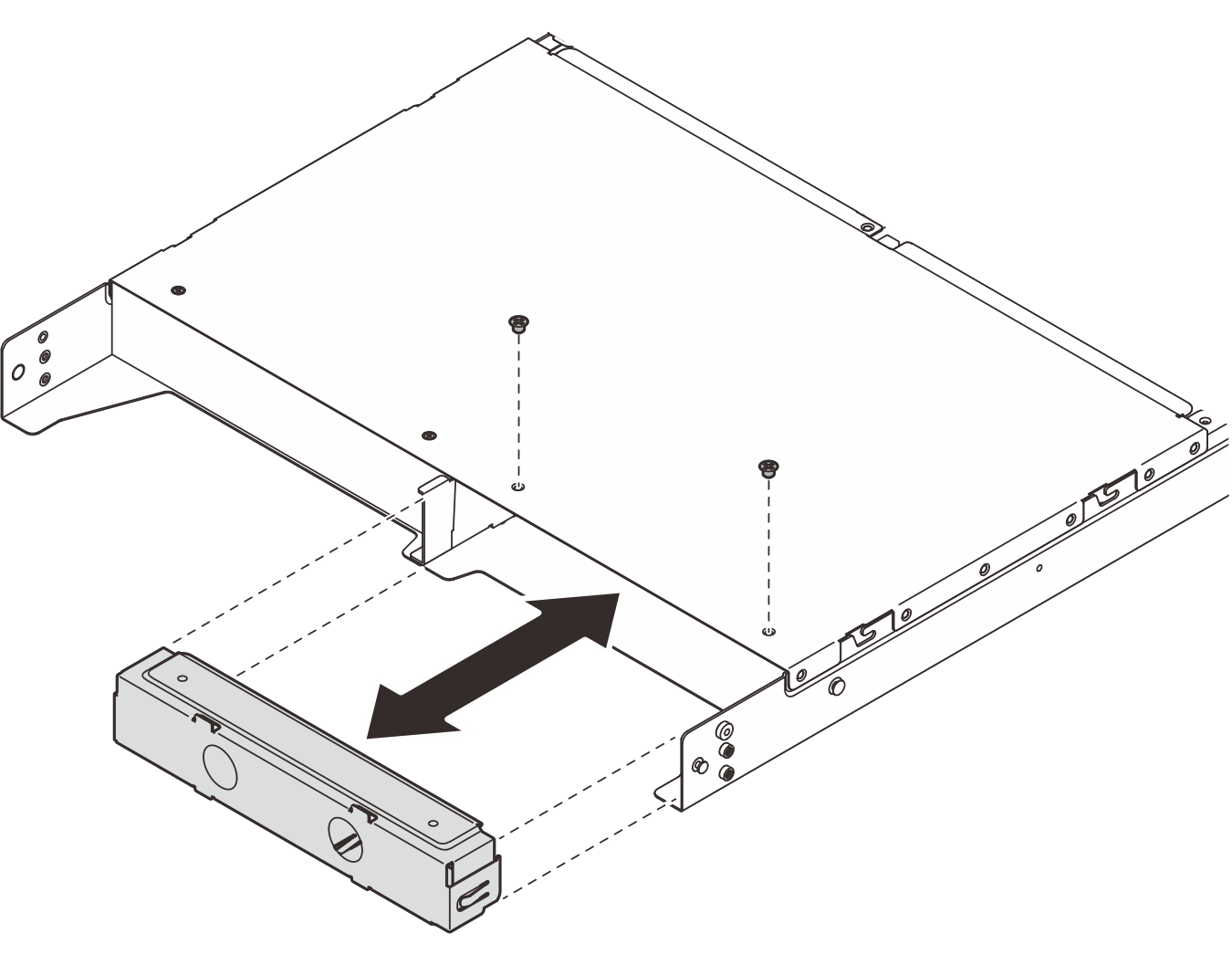

   รูปที่ 7. การถอดแผงครอบโหนด


3. เลื่อนโหนดลงในช่องใส่โหนดจนกว่าจะคลิกเข้าที่

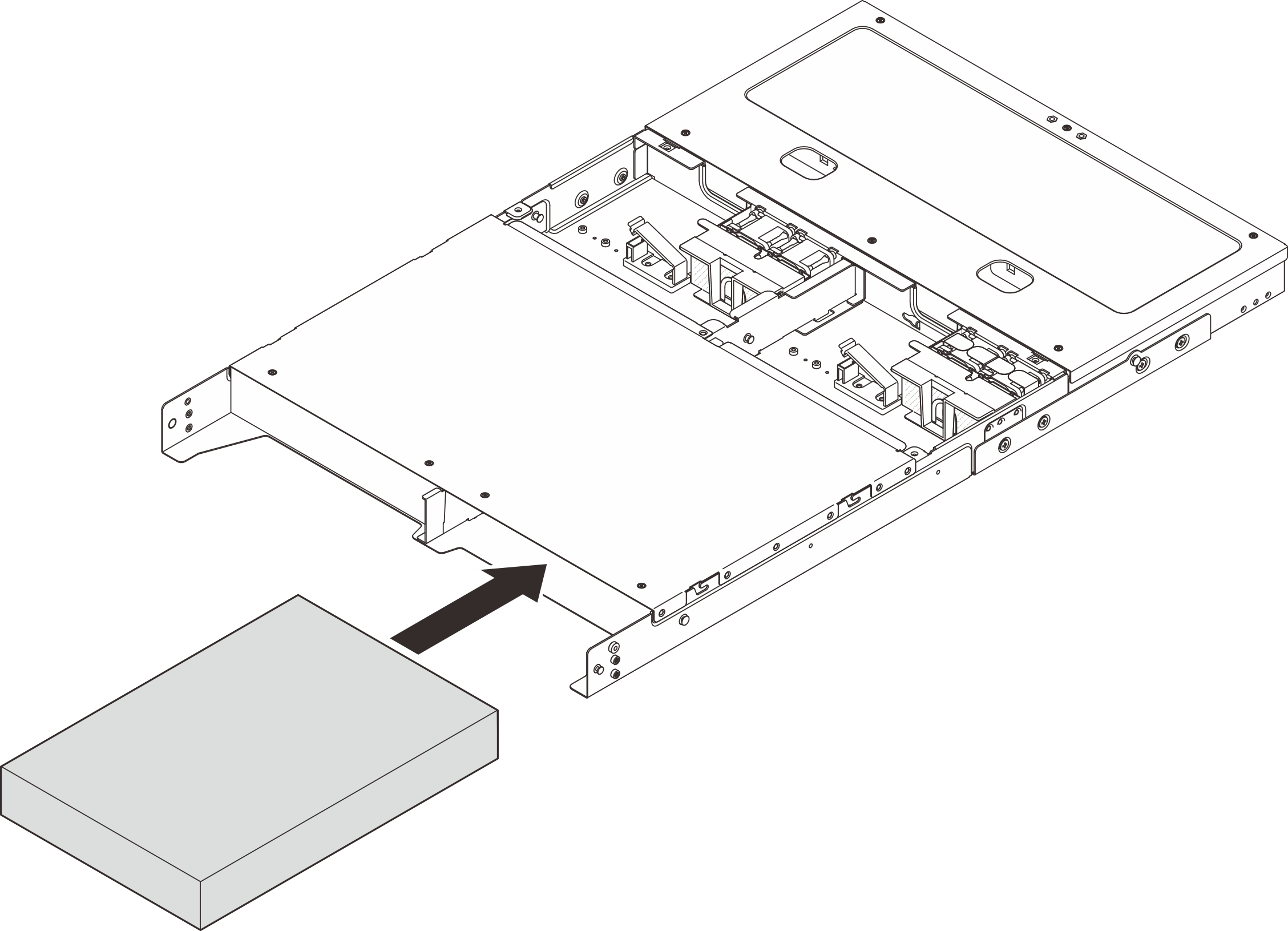

   รูปที่ 8. การติดตั้งโหนด


4. (ขั้นตอนเสริม) หากช่องใส่ติดตั้งโหนดเดียวเท่านั้น ให้ติดตั้งแผงครอบโหนดลงในช่องใส่โหนดที่ว่าง
   1. ใส่แผงครอบโหนดลงในช่องใส่โหนด
   2. ยึดแผงครอบโหนดด้วยสกรูสองตัว
   รูปที่ 9. การติดตั้งแผงครอบโหนด


5. ตรวจสอบให้แน่ใจว่าสายที่จะเชื่อมต่อกับด้านหลังของโหนดมีการเดินสายผ่านช่องใส่อย่างถูกต้อง ดู การเดินสายภายใน
6. ต่อสายทั้งหมดเข้ากับโหนด ในการเชื่อมต่อสายไฟจากอะแดปเตอร์แปลงไฟ ให้ดำเนินการตามขั้นตอนต่อไปนี้:
   1. จัดตำแหน่งของรูสกรูและติดตั้งสายไฟเข้ากับโหนด
   2. ขันสกรูให้แน่น และตรวจสอบให้แน่ใจว่าสายไฟยึดแน่นดีแล้ว
      หมายเหตุ

      ในการเชื่อมต่ออะแดปเตอร์แปลงไฟเข้ากับโหนด ช่องใส่ 1U2N ต้องการสายไฟเอาต์พุต USB-C สองเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว และช่องใส่ 1U3N ต้องการสายไฟเอาต์พุต USB-C สามเส้นสำหรับอะแดปเตอร์แปลงไฟหนึ่งตัว เสียบสายไฟเพิ่มเติมเข้ากับอะแดปเตอร์แปลงไฟที่ติดตั้งในช่องใส่ 1U3N ดูข้อมูลรายละเอียดเกี่ยวกับการเดินสายได้ที่ การเดินสายภายใน

      รูปที่ 10. การติดตั้งสายไฟ



ขั้นตอน

1. กดสกรูยึดที่ด้านข้างของโครงยึดสำหรับการจัดส่งตามภาพ จากนั้น ดันโครงยึดสำหรับการจัดส่งไปทางช่องใส่จนกระทั่งเข้าที่ดีแล้ว

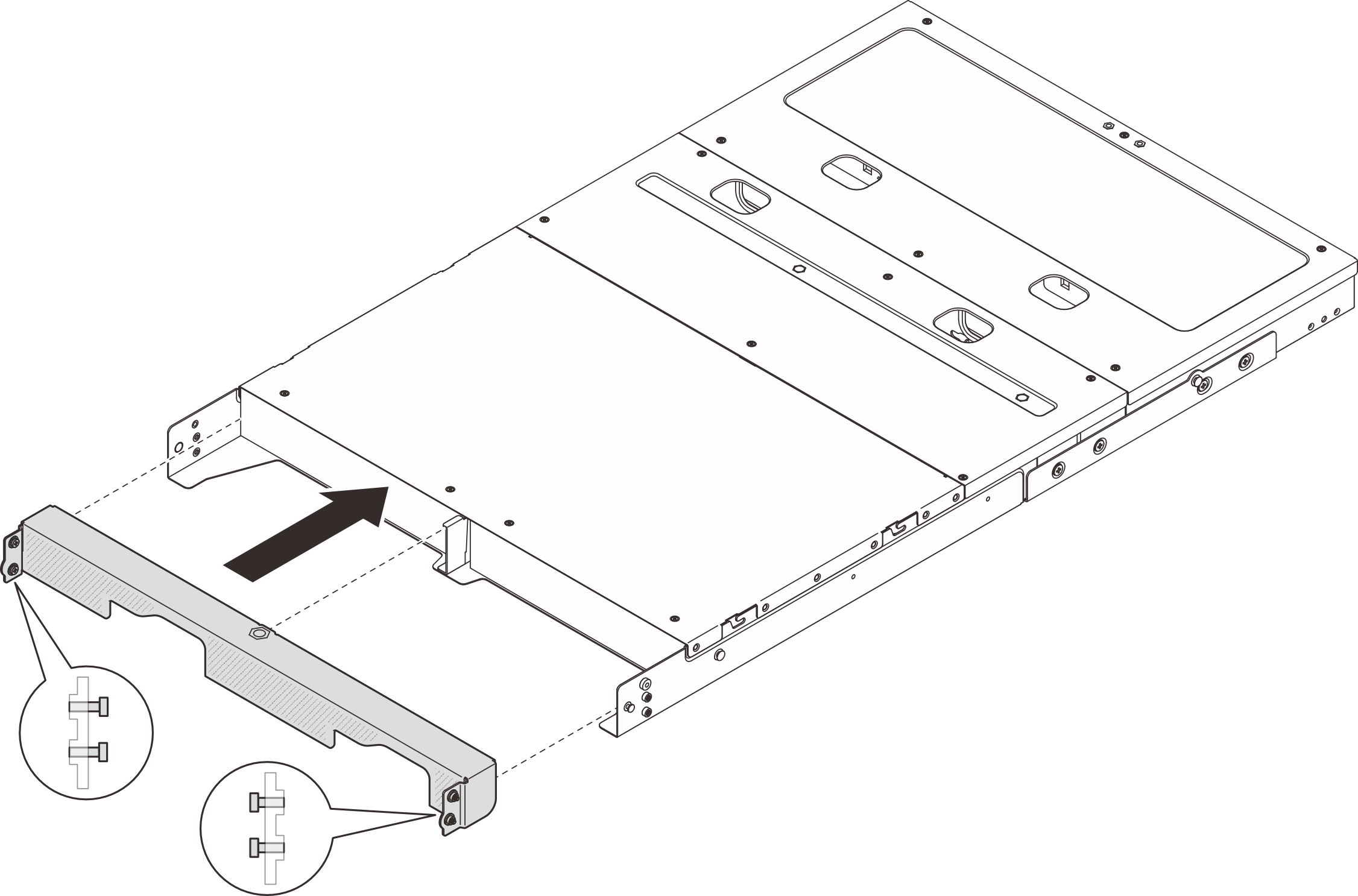

   รูปที่ 12. การติดตั้งโครงยึดสำหรับการจัดส่ง


2. ขันสกรูยึดสี่ตัวทั้งสองด้านของโครงยึดสำหรับการจัดส่ง

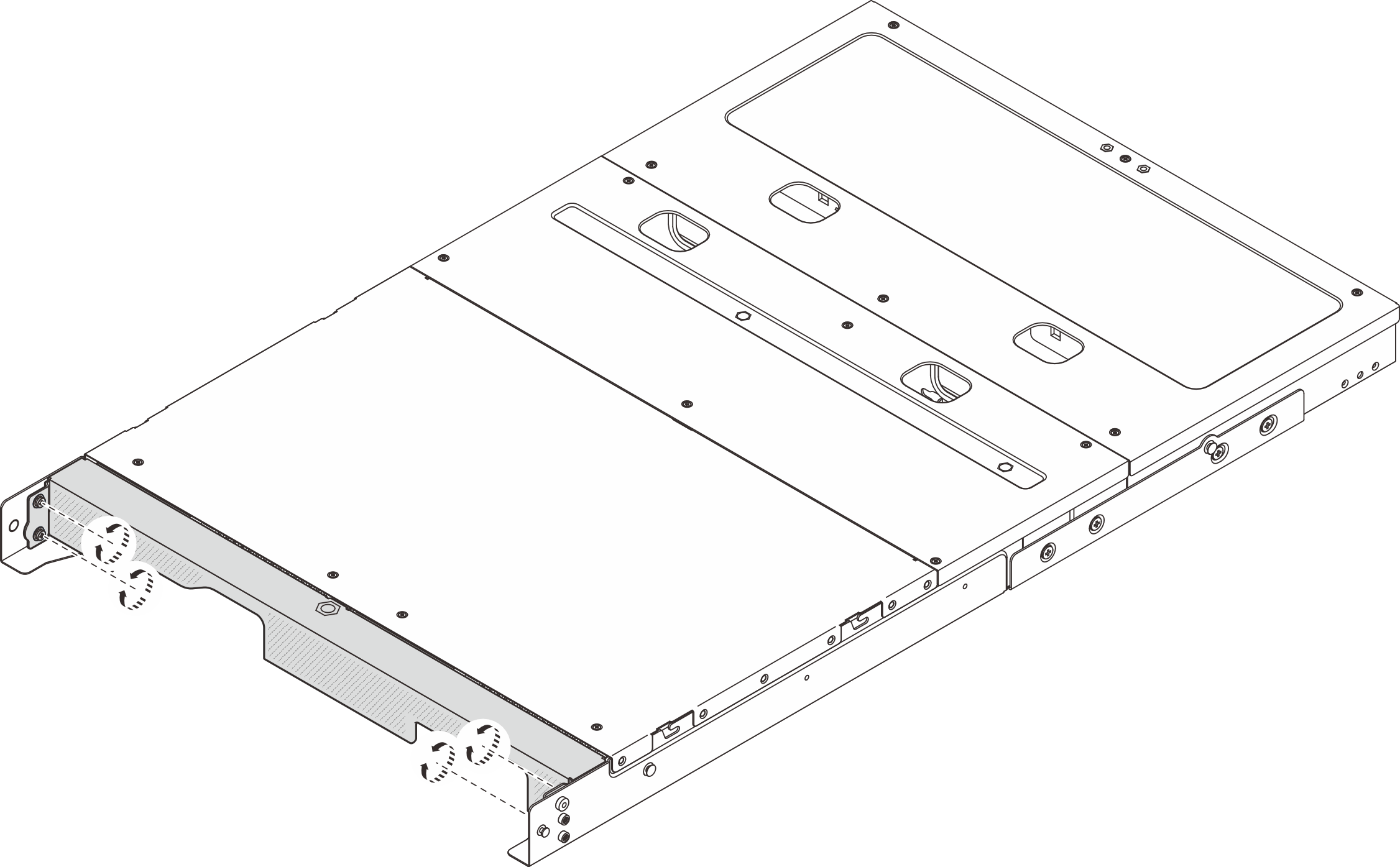

   รูปที่ 13. การขันสกรู
