Installation d’un nœud sur l’armoire

Procédure

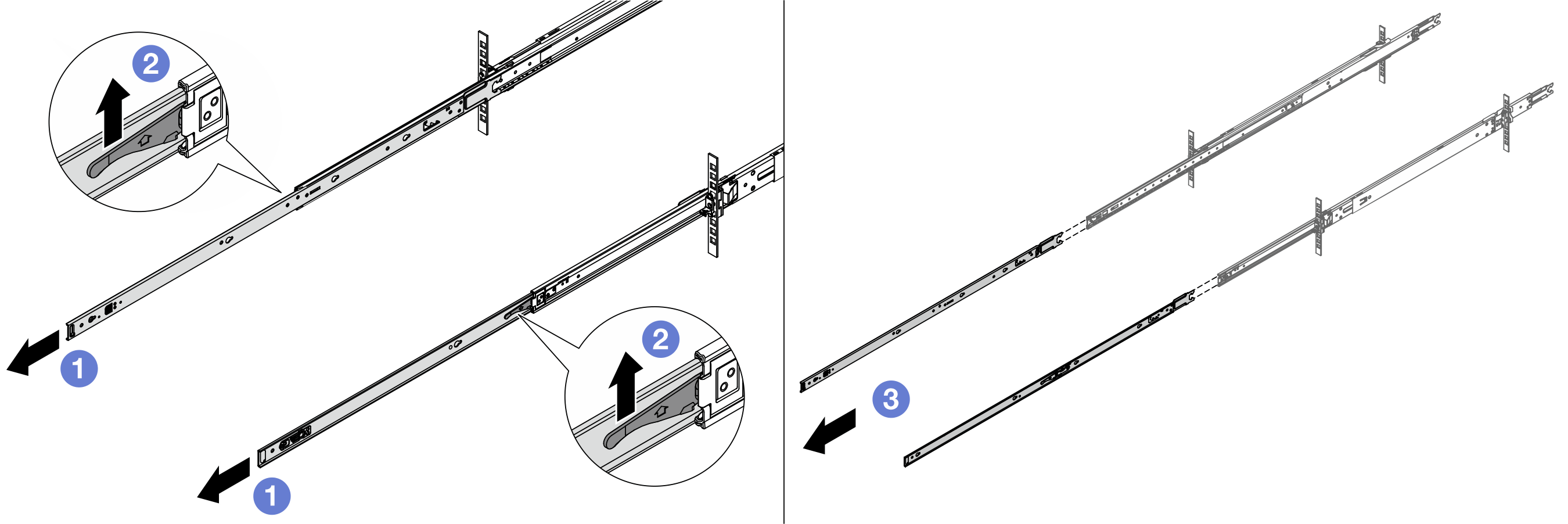

1. Retirez les glissières internes des glissières intermédiaires.
   Figure 1. Retrait des glissières internes






   1. Étendez les glissières internes.
   2. Poussez les taquets vers le haut pour dégager les glissières internes des glissières intermédiaires.
   3. Retirez les glissières internes.

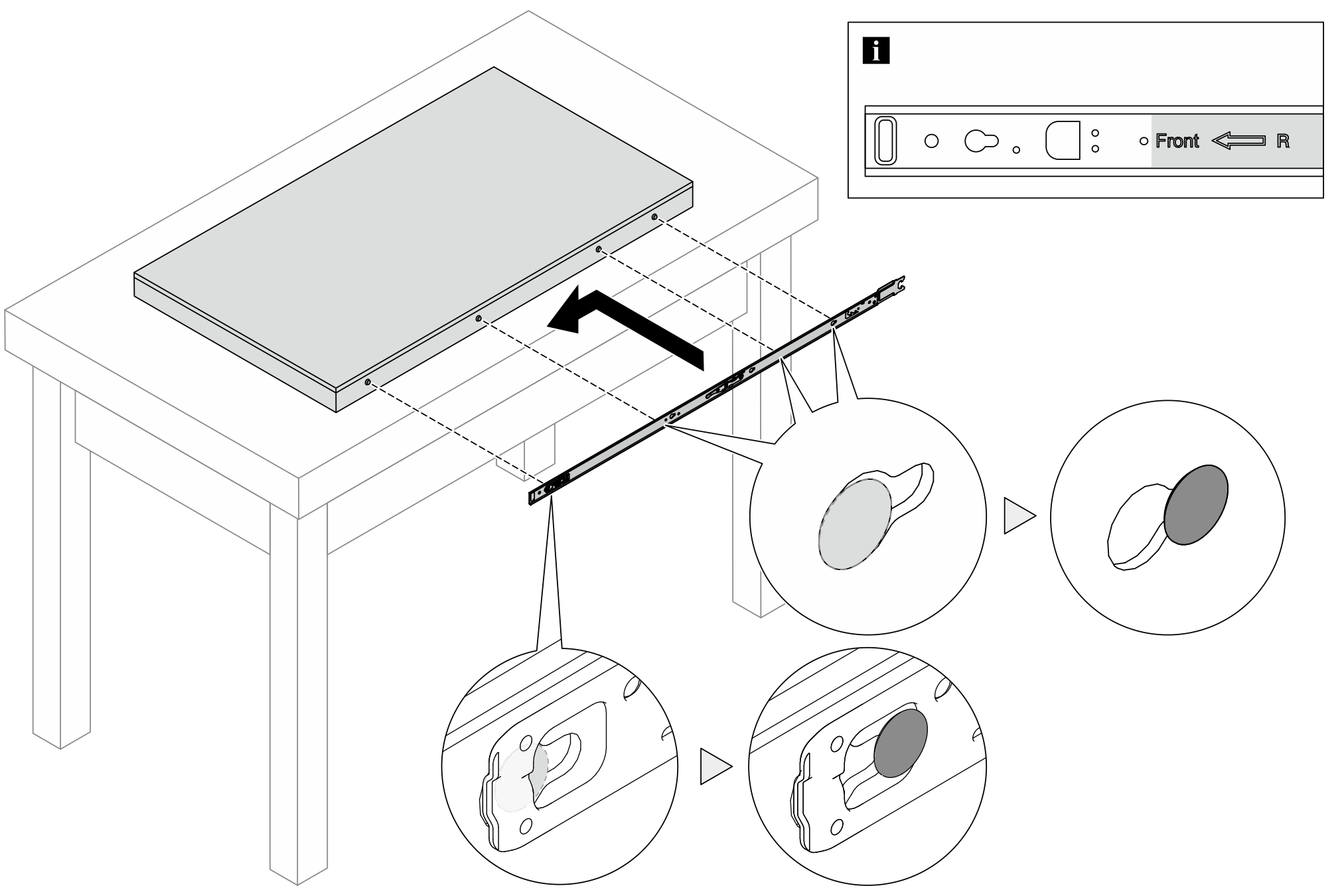

2. Alignez les emplacements de la glissière interne sur les broches en T correspondantes, situées sur le côté du boîtier. Ensuite, faites coulisser la glissière interne vers l’avant, jusqu’à ce que les broches en T s’enclenchent.
   Remarque

   1. Assurez-vous que le tampon « Front » est bien orienté vers l’avant lors de l’assemblage des glissières internes au boîtier.

   2. Les inscriptions « L » et « R » indiquent la gauche et la droite des glissières.

   Figure 2. Installation d’une glissière interne sur le boîtier






3. Répétez l’étape précédente sur l’autre glissière.

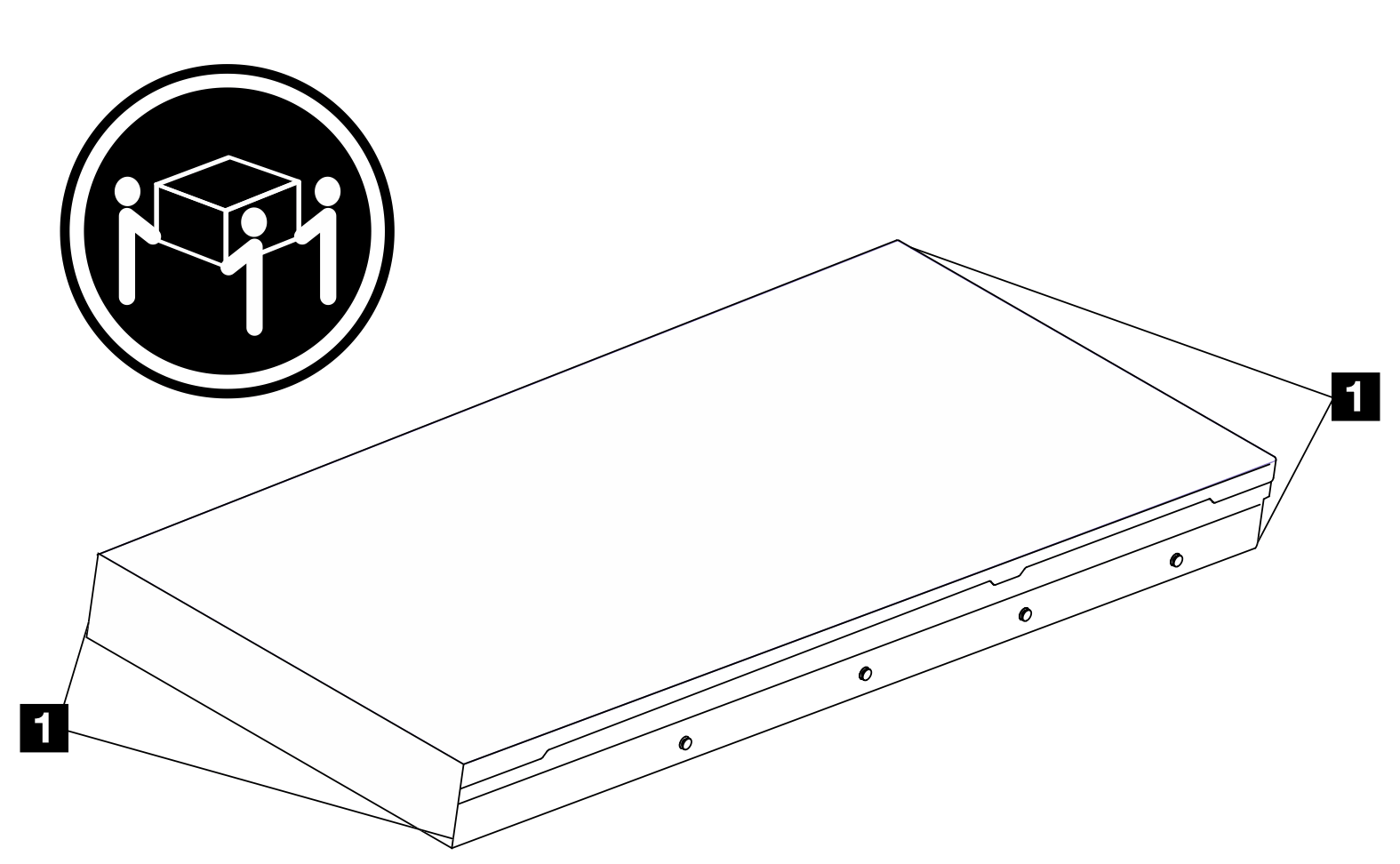

4. Soulevez minutieusement le boîtier.

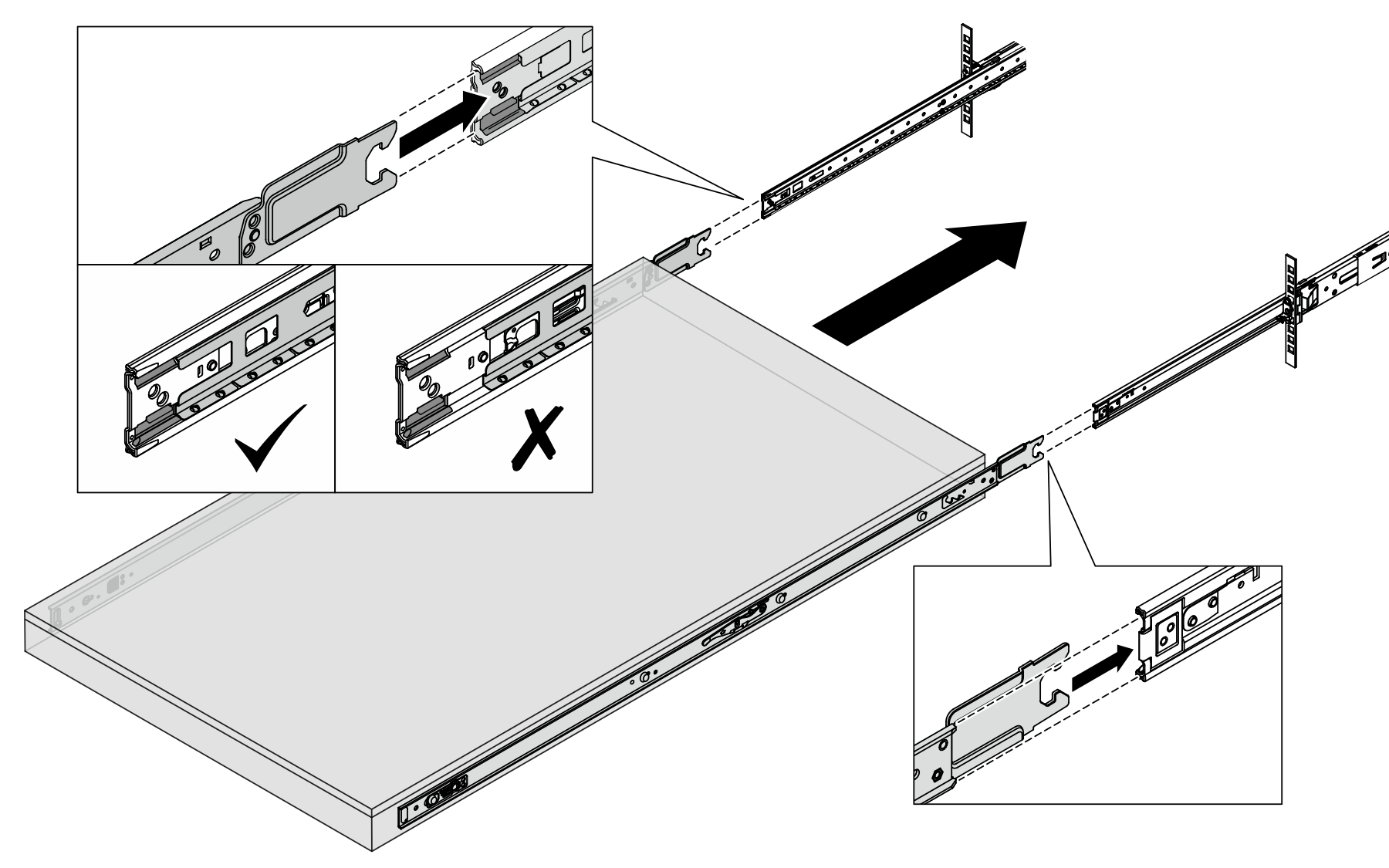

5. Installation du boîtier dans l’armoire. Alignez les deux extrémités arrière des glissières internes sur les ouvertures des glissières intermédiaires. Ensuite, assurez-vous que les deux paires de glissières sont bien alignées.
   Remarque

   Avant d’installer les glissières internes sur les glissières intermédiaires, assurez-vous que les dispositifs de retenue à clapet sphérique des deux côtés atteignent bien la position la plus externe. Si ces dispositifs de retenue ne sont pas dans la bonne position, faites-les coulisser vers l’avant jusqu’à la butée.

   Figure 3. Installation du boîtier

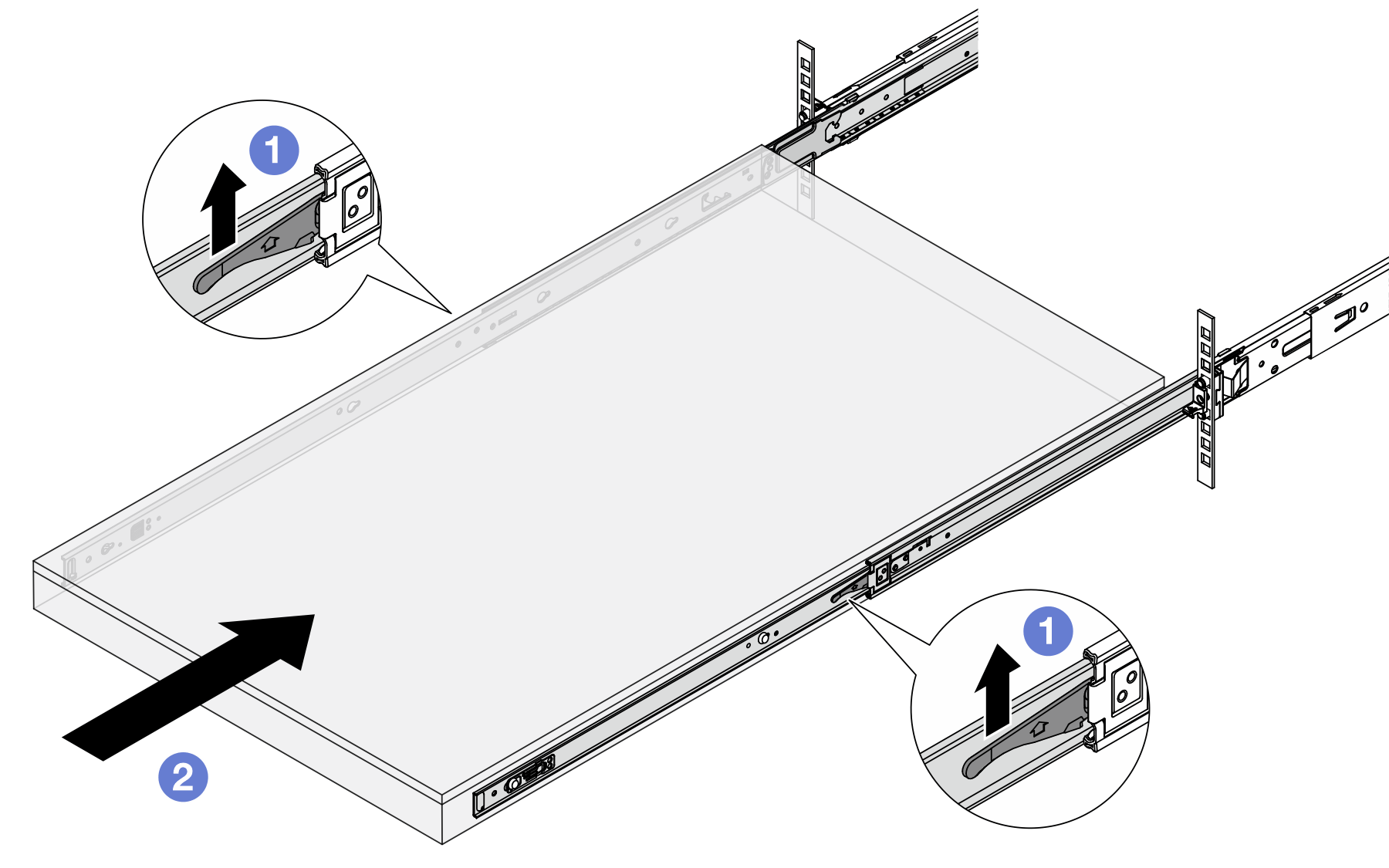

6. Soulevez les loquets de verrouillage afin de faire coulisser le boîtier à l’intérieur.
   Figure 4. Verrouillage des loquets






   1. Soulevez les loquets de verrouillage des deux côtés.
   2. Poussez complètement le boîtier dans l’armoire, jusqu’à ce que les deux loquets se verrouillent et qu’un clic se fasse entendre.
7. Fixez le boîtier à l’armoire.

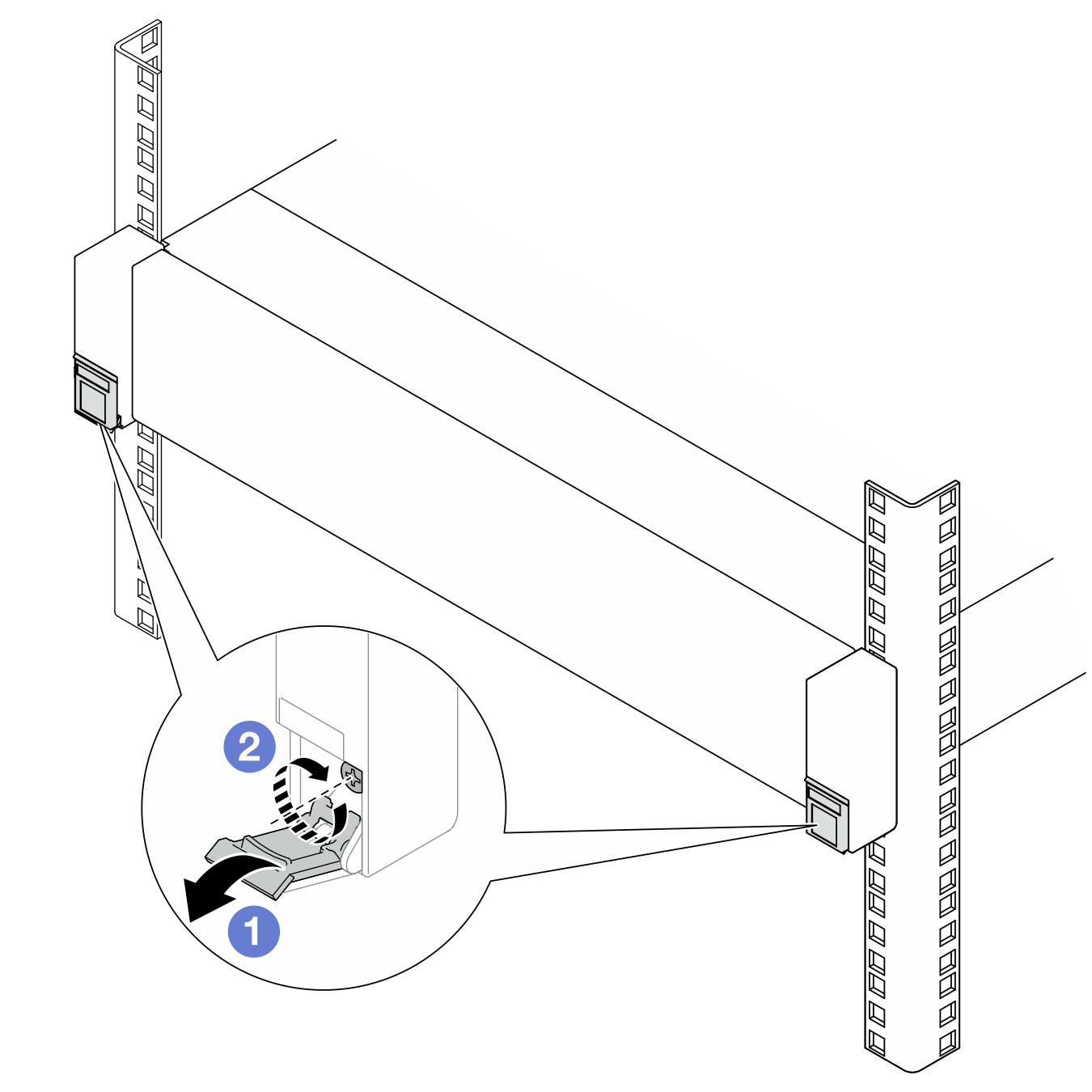

   1. Fixez le boîtier à l’avant de l’armoire. Serrez les deux vis moletées situées sur les taquets d’armoire.
      Figure 5. Fixation du boîtier à l’avant de l’armoire






      • Renversez les caches des loquets de l’armoire.
      • Serrez les vis afin de fixer le boîtier.
   2. (En option) Si l’armoire est expédiée avec des boîtiers ou placée dans une zone sujette aux vibrations, installez une vis M6 sur chacune des glissières afin de fixer le boîtier à l’arrière de l’armoire.
      Figure 6. Fixation du boîtier à l’arrière de l’armoire







Procédure

1. Préparez-vous à cette tâche.
   1. Assurez-vous que les adaptateurs d’alimentation sont bien installés dans le boîtier. Pour installer les adaptateurs d’alimentation, reportez-vous à Installation d’un adaptateur d’alimentation (montage en armoire).
   2. Retirez le carter central. Voir Retrait du carter supérieur central.
   3. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
   4. Si le nœud n’a pas déjà été installé dans le boîtier, procédez comme suit avant de l’installer dans le boîtier :
      1. Retirez le capotage de ventilateur (montage sur bureau) du nœud. Voir « Retrait d’un capotage de ventilateur » dans le Guide d’utilisation du ThinkEdge SE100.
      2. Retirez les modules ventilateur du nœud. Voir « Installation d’un capotage de ventilateur » dans le Guide d’utilisation du ThinkEdge SE100. Sinon, il risque d’interférer avec la partie supérieure du boîtier.
      3. Installez le capotage de ventilateur (montage en armoire) sur le nœud. Voir « Retrait d’un module ventilateur » dans le Guide d’utilisation du ThinkEdge SE100.
      4. Changez le type de machine pour assurer un fonctionnement correct. Voir Modification du type de machine pour son fonctionnement dans un boîtier (technicien certifié uniquement).
2. Si un obturateur de nœud est installé dans la baie de nœuds, retirez-le en premier.
   1. Desserrez les deux vis qui maintiennent l'obturateur de nœud.
   2. Retirez l'obturateur de nœud de la baie de nœud. Rangez l'obturateur de nœud en lieu sûr pour une utilisation future.
   Figure 7. Retrait de l’obturateur de nœud

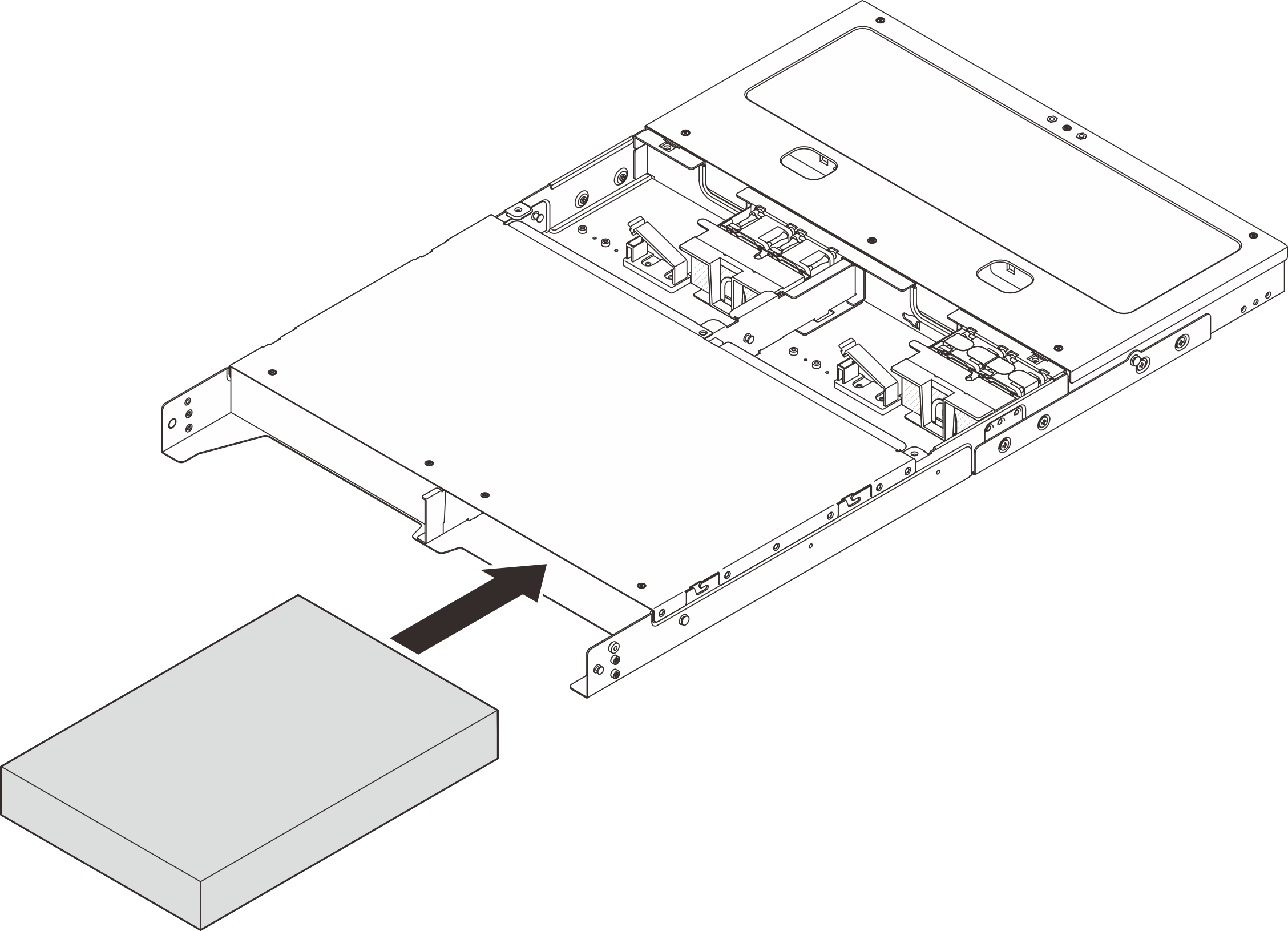

3. Installation du nœud dans la baie de nœud.
   Important

   Lors de l’installation du nœud dans le boîtier, n’appuyez pas sur le carter supérieur.





   Installation du nœud dans la baie 1 du boîtier 1U2N / la baie 1 ou 2 du boîtier 1U3N.

   1. Tenez le nœud avec les deux mains. Placez le coin arrière gauche du nœud sur l’emplacement du boîtier. Assurez-vous que la partie inférieure du nœud est au-dessus de la partie inférieure du boîtier.
   2. Déplacez légèrement le nœud vers l’avant, puis faites glisser le coin arrière droit du nœud dans le support . Veillez à insérer le haut et le bas du coin arrière droit dans le support, comme affiché sur l’illustration.
      Figure 8. Installation du nœud


   3. Maintenez le nœud à deux mains et poussez-le à mi-chemin dans le boîtier ; puis, poussez le nœud vers l’avant d’une main jusqu’à ce qu’il s’enclenche.
      Figure 9. Installation du nœud



   Installation du nœud dans la baie 2 du boîtier 1U2N / la baie 3 du boîtier 1U3N

   1. Tenez le nœud avec les deux mains. Alignez les coins arrière du nœud avec l’avant du boîtier ; puis abaissez le nœud. Veillez à ne pas laisser le nœud heurter le bord supérieur du boîtier, et assurez-vous que la partie inférieure du nœud se trouve au-dessus de la partie inférieure du boîtier.
      Figure 10. Installation du nœud


   2. Maintenez le nœud à deux mains et poussez-le à mi-chemin dans le boîtier ; puis, poussez le nœud vers l’avant d’une main jusqu’à ce qu’il s’enclenche.
      Figure 11. Installation du nœud


4. (Facultatif) Si le boîtier ne comporte qu'un seul nœud installé, installez un obturateur de nœud dans la baie de nœud vacante.
   1. Insérez l'obturateur de nœud dans la baie de nœud.
   2. Fixez l’obturateur de nœud à l’aide des deux vis.
   Figure 12. Installation de l'obturateur de nœud


5. Assurez-vous que les câbles à brancher à l’arrière du nœud sont bien acheminés dans le boîtier. Voir Cheminement interne des câbles.
6. Connectez tous les câbles au nœud. Procédez comme suit pour connecter le cordon d’alimentation à l’adaptateur d’alimentation :
   1. Alignez les trous de vis et branchez le câble d’alimentation sur le nœud.
   2. Serrez la vis et assurez-vous que le câble d’alimentation est bien verrouillé.
      Remarque

      Pour connecter l’adaptateur d’alimentation au nœud, le boîtier 1U2N nécessite deux câbles d’alimentation USB-C pour un adaptateur d’alimentation, et le boîtier 1U3N nécessite trois câbles d’alimentation USB-C pour un adaptateur d’alimentation. Branchez le câble d’alimentation supplémentaire sur l’adaptateur d’alimentation installé dans le boîtier 1U3N. Pour plus de détails sur le cheminement des câbles, voir Cheminement interne des câbles.

      Figure 13. Installation du cordon d’alimentation



Procédure

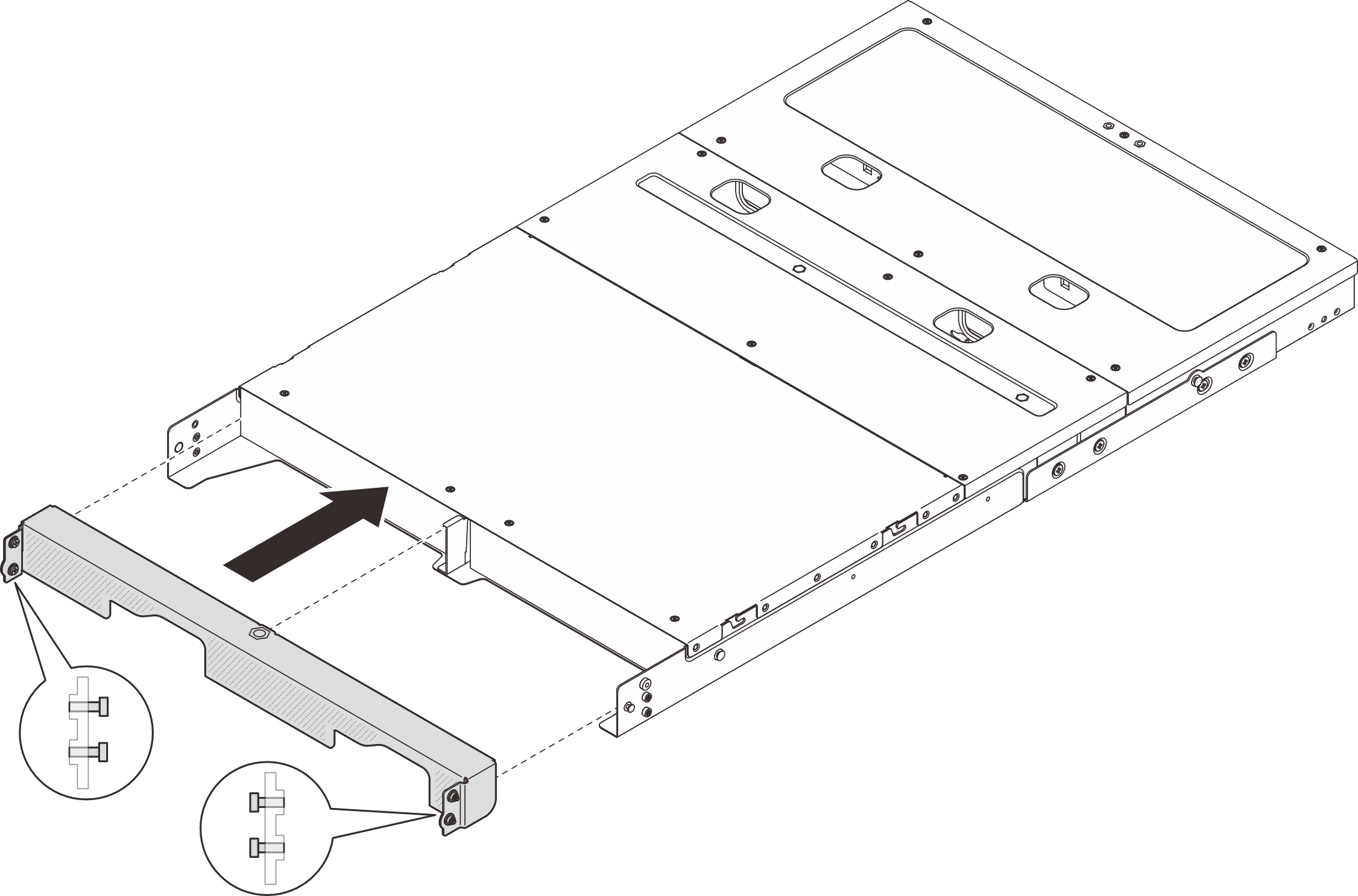

1. Appuyez sur les vis imperdables situées sur le côté du support de transport afin de vous assurer que les vis imperdables sont à leur extension maximale, comme illustré, puis poussez le support de transport vers le boîtier jusqu’à ce qu’il soit bien fixé.
   Figure 15. Installation du support de transport


2. Fixez les quatre vis imperdables des deux côtés du support de transport.
   Figure 16. Serrer les vis
