Installazione di un nodo nel rack

Procedura

1. Rimuovere le guide interne dalle guide intermedie.
   Figura 1. Rimozione delle guide interne






   1. Estendere le guide interne.
   2. Spingere verso l'alto i fermi per sganciare le guide interne da quelle intermedie.
   3. Rimuovere le guide interne.
2. Allineare gli slot sulla guida interna ai piedini a T corrispondenti sul lato dell'enclosure, quindi fare scorrere la guida interna in avanti finché i piedini a T non scattano in posizione.
   Nota

   1. Assicurarsi che il timbro "Front" sia sempre rivolto verso la parte anteriore durante il montaggio delle guide interne nell'enclosure.

   2. Le etichette "L" e "R" indicano rispettivamente il lato sinistro e il lato destro delle guide.

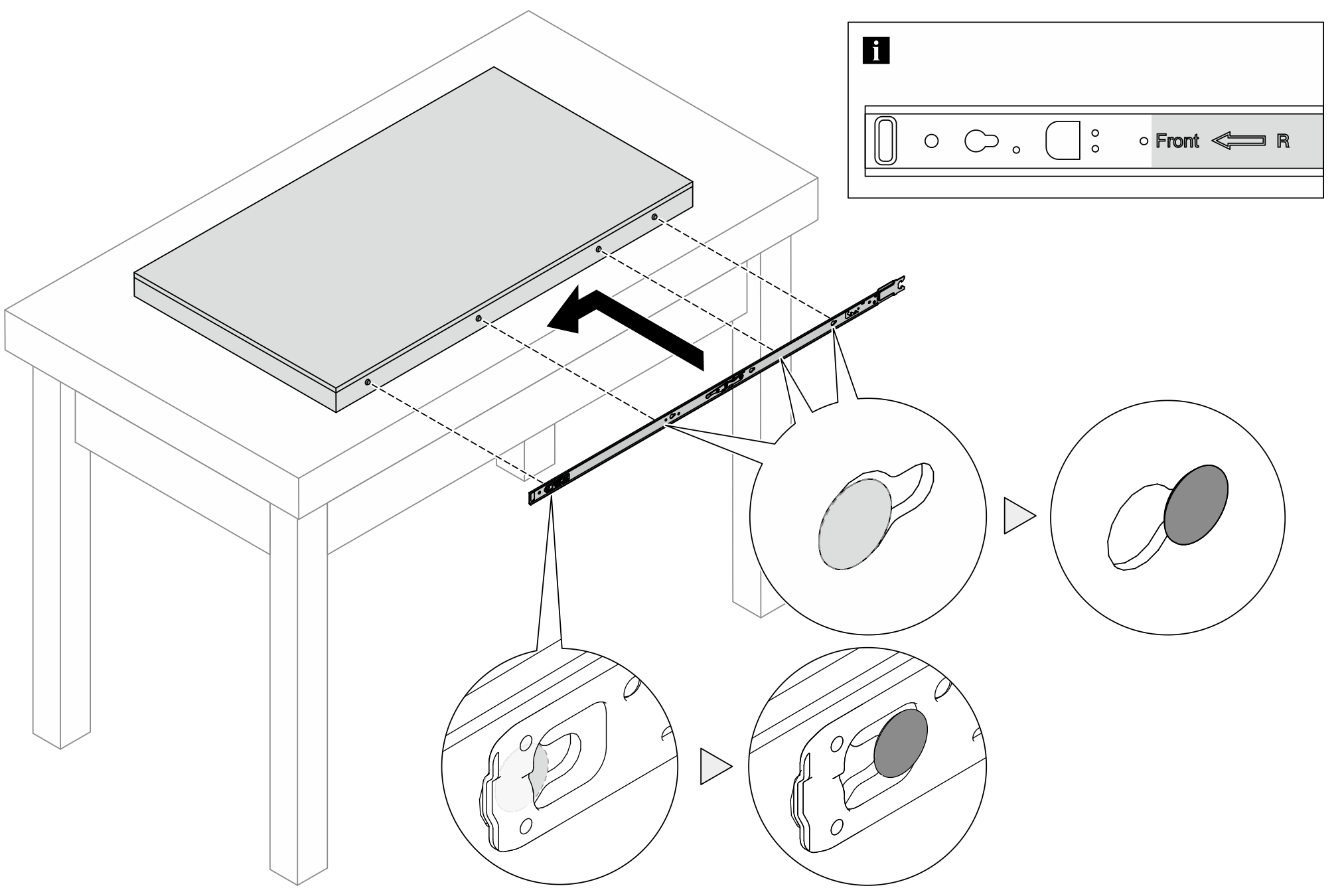

   Figura 2. Installazione di una guida interna nell'enclosure






3. Ripetere il passaggio precedente per l'altra guida.
4. Sollevare con cautela l'enclosure.
5. Installare l'enclosure nel rack. Allineare entrambe le estremità posteriori delle guide interne alle aperture sulle guide intermedie e accertarsi che le due coppie di guide combacino.
   Nota

   Prima di installare le guide interne su quelle intermedie, assicurarsi che i fermi a sfera su entrambi i lati raggiungano la posizione più esterna. Se i fermi non sono in buona posizione, farli scorrere in avanti finché non si arrestano.

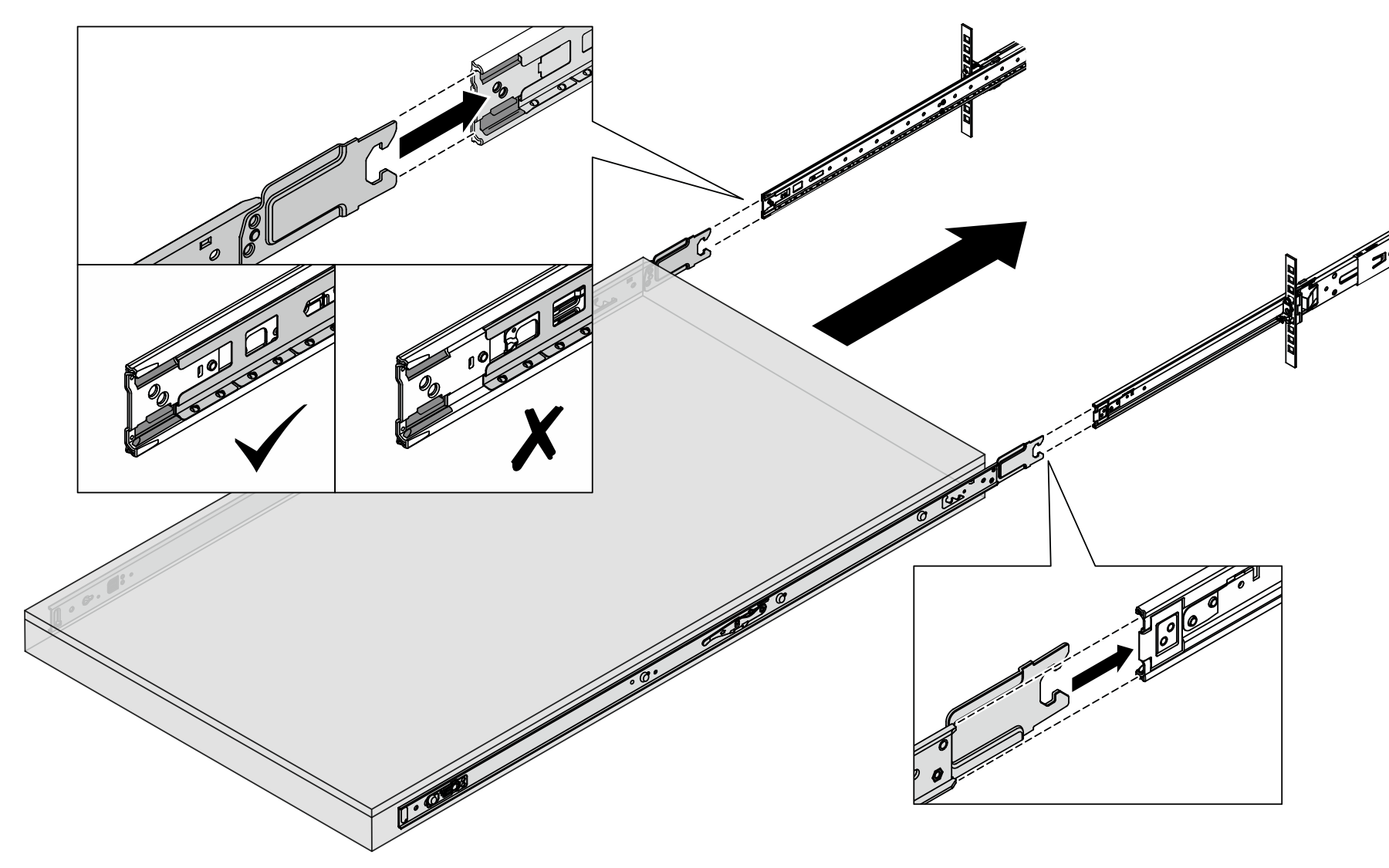

   Figura 3. Installazione dell'enclosure

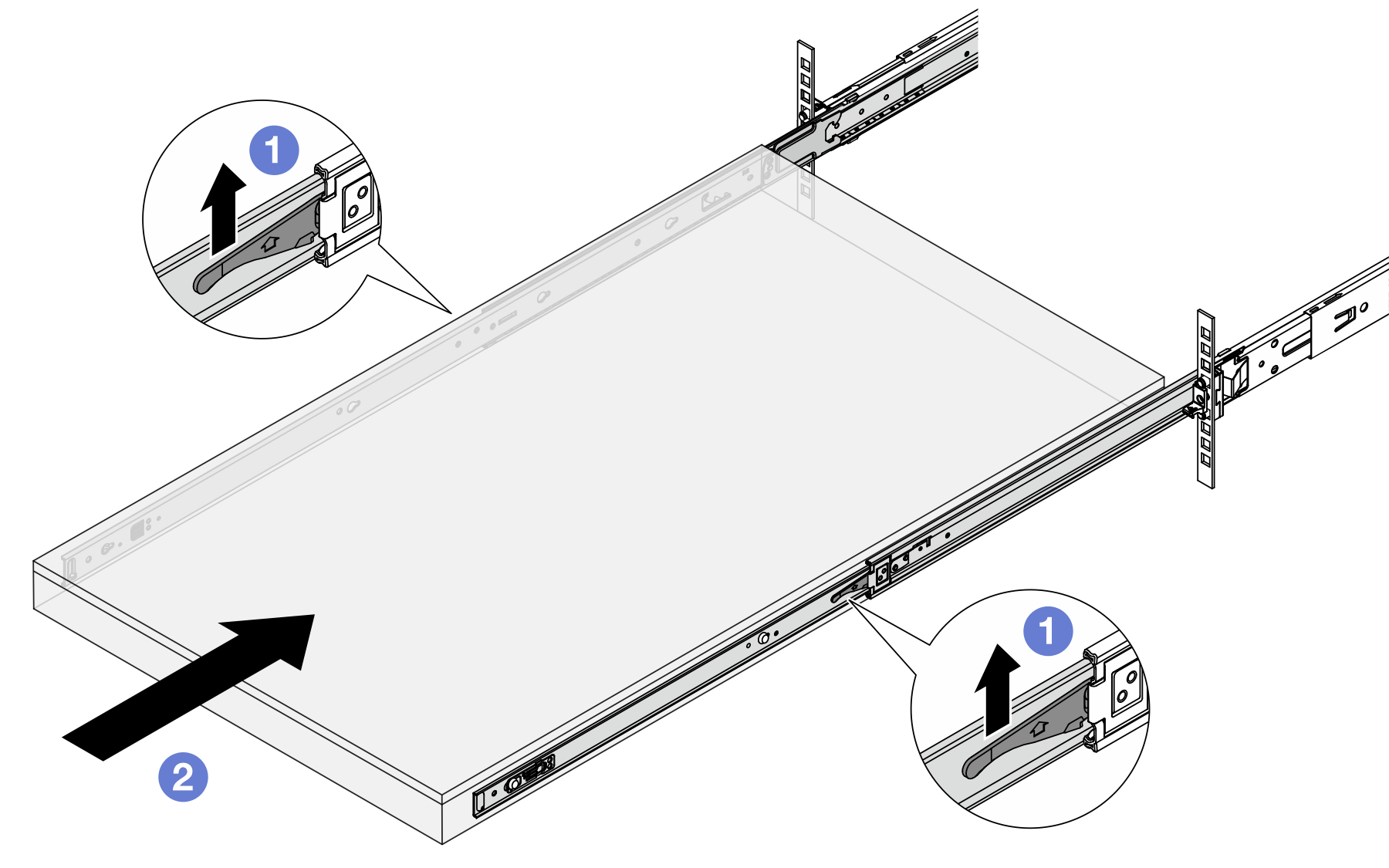

6. Sollevare i fermi di blocco per inserire l'enclosure facendolo scorrere.
   Figura 4. Fermi di blocco






   1. Sollevare i fermi di blocco su entrambi i lati.
   2. Spingere l'enclosure fino in fondo al rack finché entrambi i fermi non scattano in posizione.
7. Fissare l'enclosure al rack.

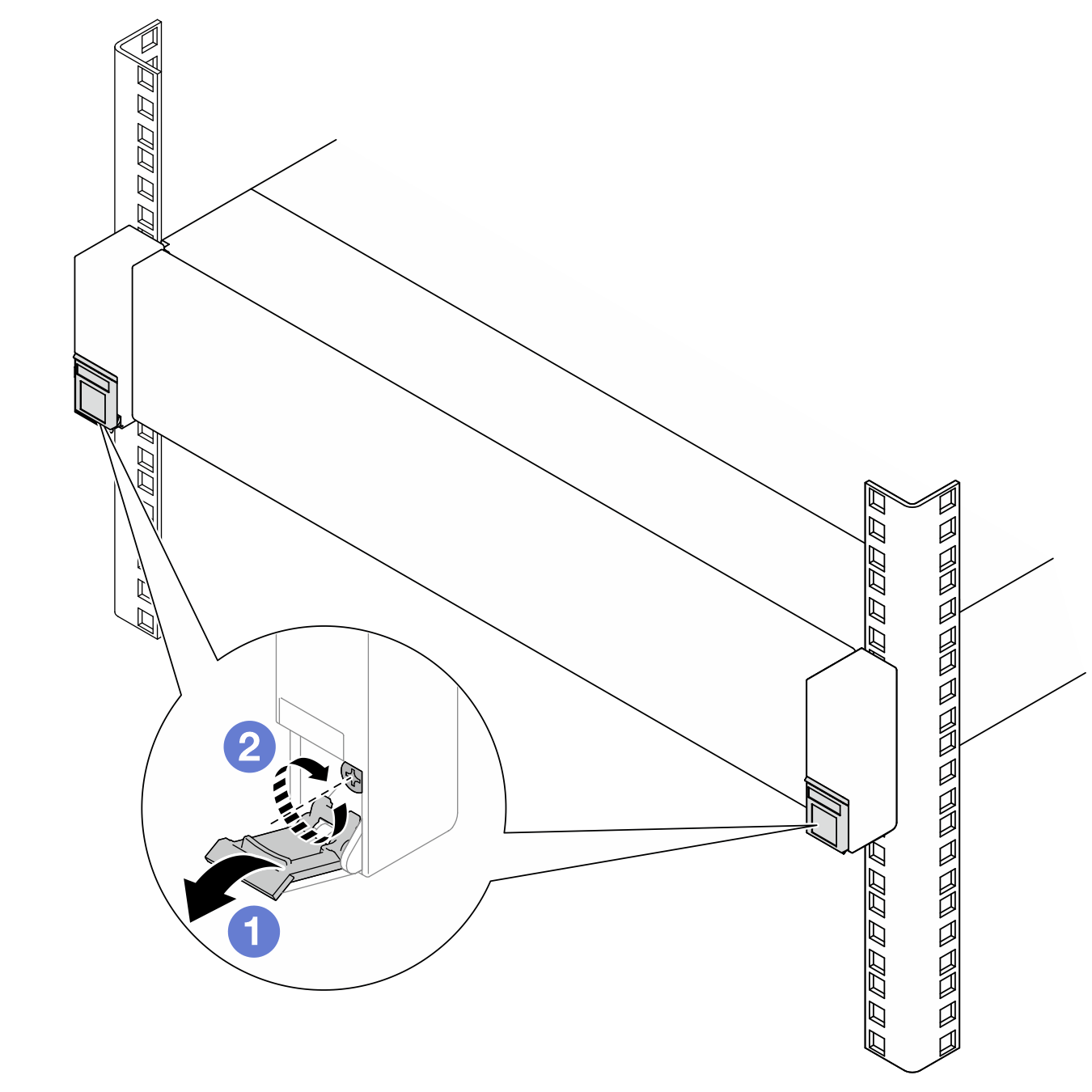

   1. Fissare l'enclosure alla parte anteriore del rack. Serrare le due viti situate sui fermi del rack.
      Figura 5. Fissaggio dell'enclosure alla parte anteriore del rack






      • Abbassare i coperchi sui fermi del rack.
      • Serrare le viti per fissare l'enclosure.

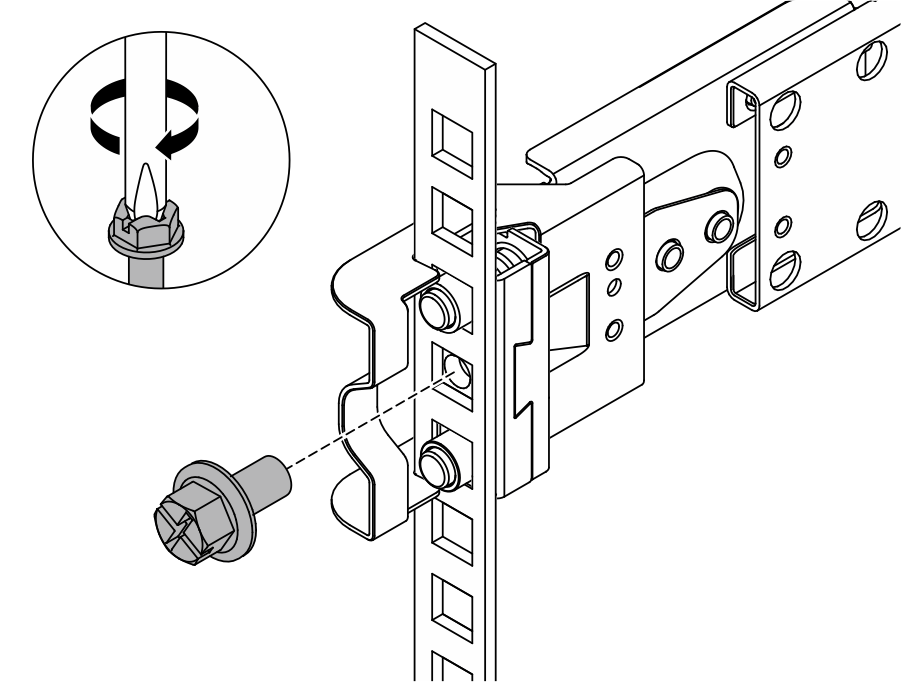

   2. (Facoltativo) Se il rack viene spedito con gli enclosure o posizionato in un'area soggetta a vibrazioni, installare le due viti M6 in ciascuna delle guide per fissare l'enclosure alla parte posteriore del rack.
      Figura 6. Fissaggio dell'enclosure alla parte posteriore del rack







Procedura

1. Effettuare i preparativi per questa attività.
   1. Assicurarsi che gli adattatori di alimentazione siano installati correttamente nell'enclosure. Per installare gli adattatori di alimentazione, vedere Installazione dell'adattatore di alimentazione (montaggio sul rack).
   2. Rimuovere il coperchio centrale. Vedere Rimozione del coperchio superiore centrale.
   3. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
   4. Se il nodo non è stato installato in precedenza nell'enclosure, prima di installarlo nell'enclosure, completare le seguenti operazioni:
      1. Rimuovere la copertura della ventola per il montaggio su scrivania dal nodo. Vedere Rimozione della copertura della ventola nella Guida per l'utente di ThinkEdge SE100.
      2. Rimuovere i moduli della ventola dal nodo. Vedere Installazione della copertura della ventola nella Guida per l'utente di ThinkEdge SE100. In caso contrario, potrebbe interferire con la parte superiore dell'enclosure.
      3. Installare la copertura della ventola per il montaggio sul rack sul nodo. Vedere Rimozione di un modulo della ventola nella Guida per l'utente di ThinkEdge SE100.
      4. Modificare il tipo di macchina per un funzionamento corretto. Vedere Modifica del tipo di macchina per il funzionamento in un enclosure (solo per tecnici qualificati).
2. Se un elemento di riempimento del nodo è installato nel vano del nodo, rimuoverlo innanzitutto.
   1. Allentare le due viti che fissano l'elemento di riempimento.
   2. Rimuovere l'elemento di riempimento del nodo dal vano del nodo. Conservare l'elemento di riempimento del nodo in un luogo sicuro per un uso futuro.

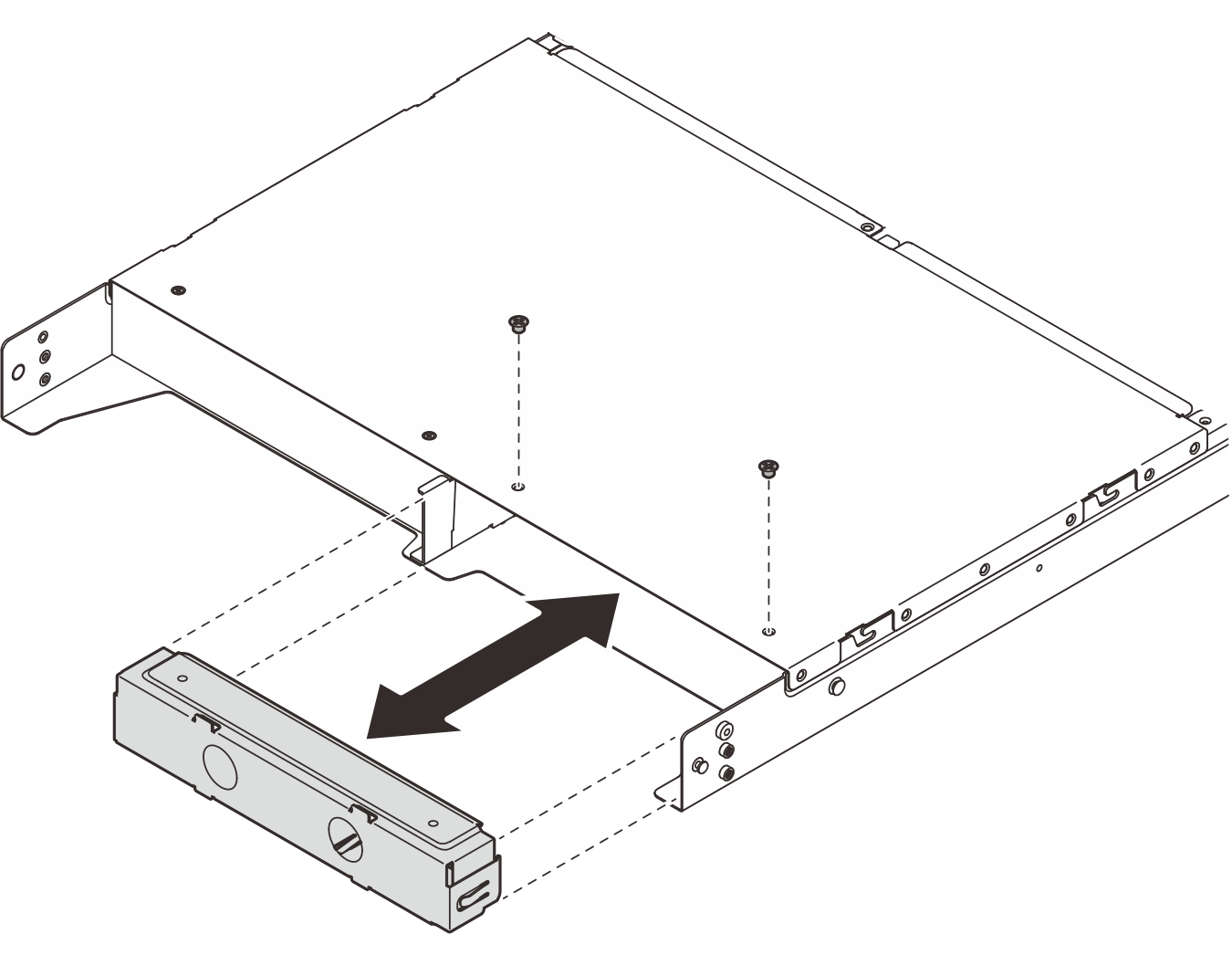

   Figura 7. Rimozione dell'elemento di riempimento del nodo


3. Far scorrere il nodo nell'apposito vano finché non scatta in posizione.

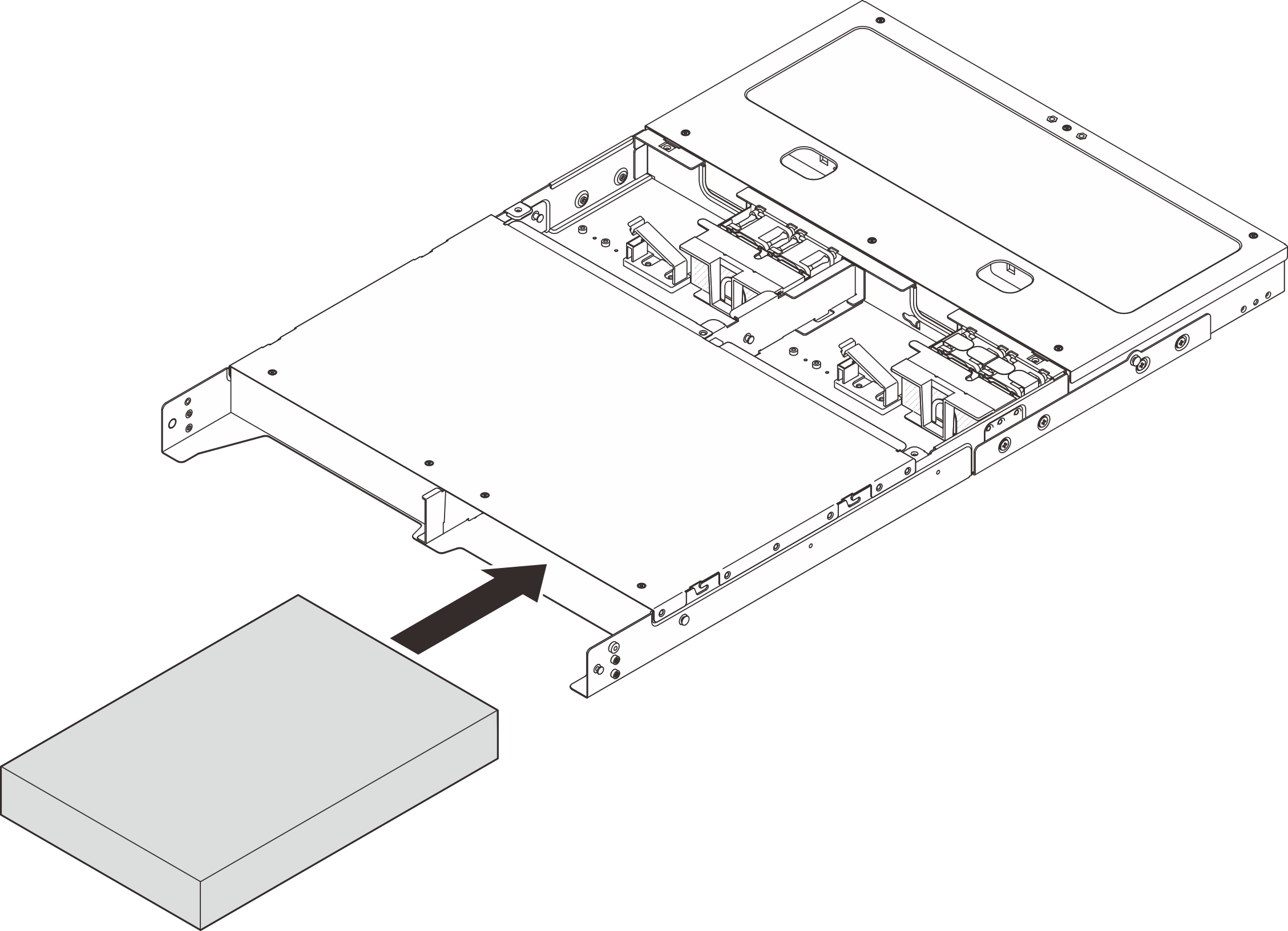

   Figura 8. Installazione del nodo


4. Se nell'enclosure è installato un solo nodo, installare un elemento di riempimento del nodo nel vano del nodo vuoto (facoltativo).
   1. Inserire l'elemento di riempimento del nodo nel vano del nodo.
   2. Fissare l'elemento di riempimento del nodo con due viti.
   Figura 9. Installazione dell'elemento di riempimento del nodo


5. Assicurarsi che i cavi da collegare alla parte posteriore del nodo siano instradati correttamente attraverso l'enclosure. Vedere Instradamento dei cavi interni.
6. Collegare tutti i cavi al nodo. Per collegare il cavo di alimentazione dall'adattatore di alimentazione, completare le seguenti operazioni:
   1. Allineare i fori per viti e installare il cavo di alimentazione sul nodo.
   2. Serrare la vite e assicurarsi che il cavo di alimentazione sia bloccato saldamente in posizione.
      Nota

      Per collegare l'adattatore di alimentazione al nodo, l'enclosure 1U2N necessita di due cavi di alimentazione di uscita USB-C per un adattatore di alimentazione, mentre l'enclosure 1U3N necessita di tre cavi di alimentazione di uscita USB-C per un adattatore di alimentazione. Collegare il cavo di alimentazione aggiuntivo all'adattatore di alimentazione installato in un enclosure 1U3N. Per ulteriori dettagli sull'instradamento dei cavi, vedere Instradamento dei cavi interni.

      Figura 10. Installazione del cavo di alimentazione



Procedura

1. Premere le viti prigioniere sul lato della staffa di spedizione come illustrato, quindi spingere la staffa di spedizione verso l'enclosure finché non risulta saldamente in posizione.

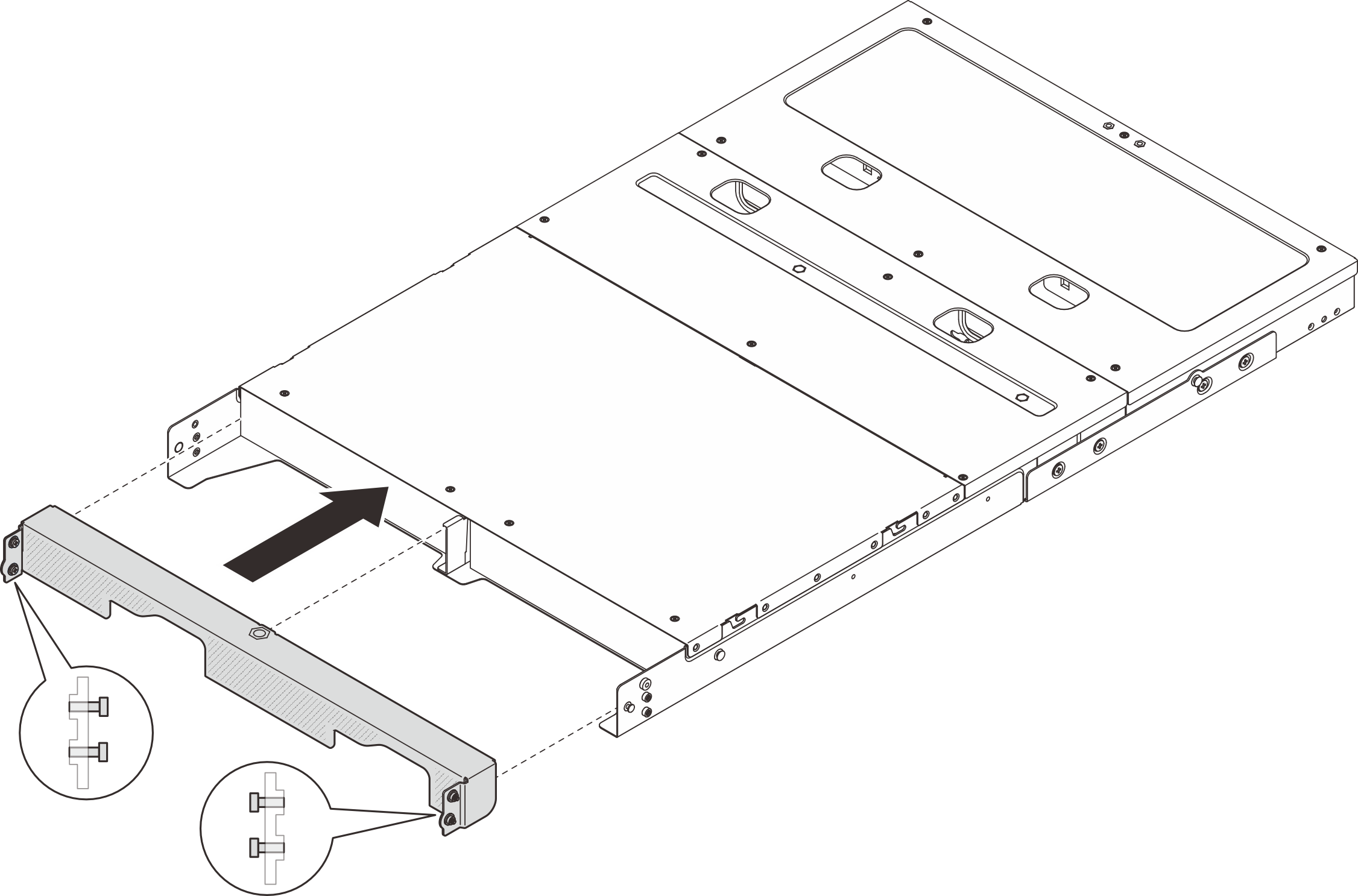

   Figura 12. Installazione della staffa di spedizione

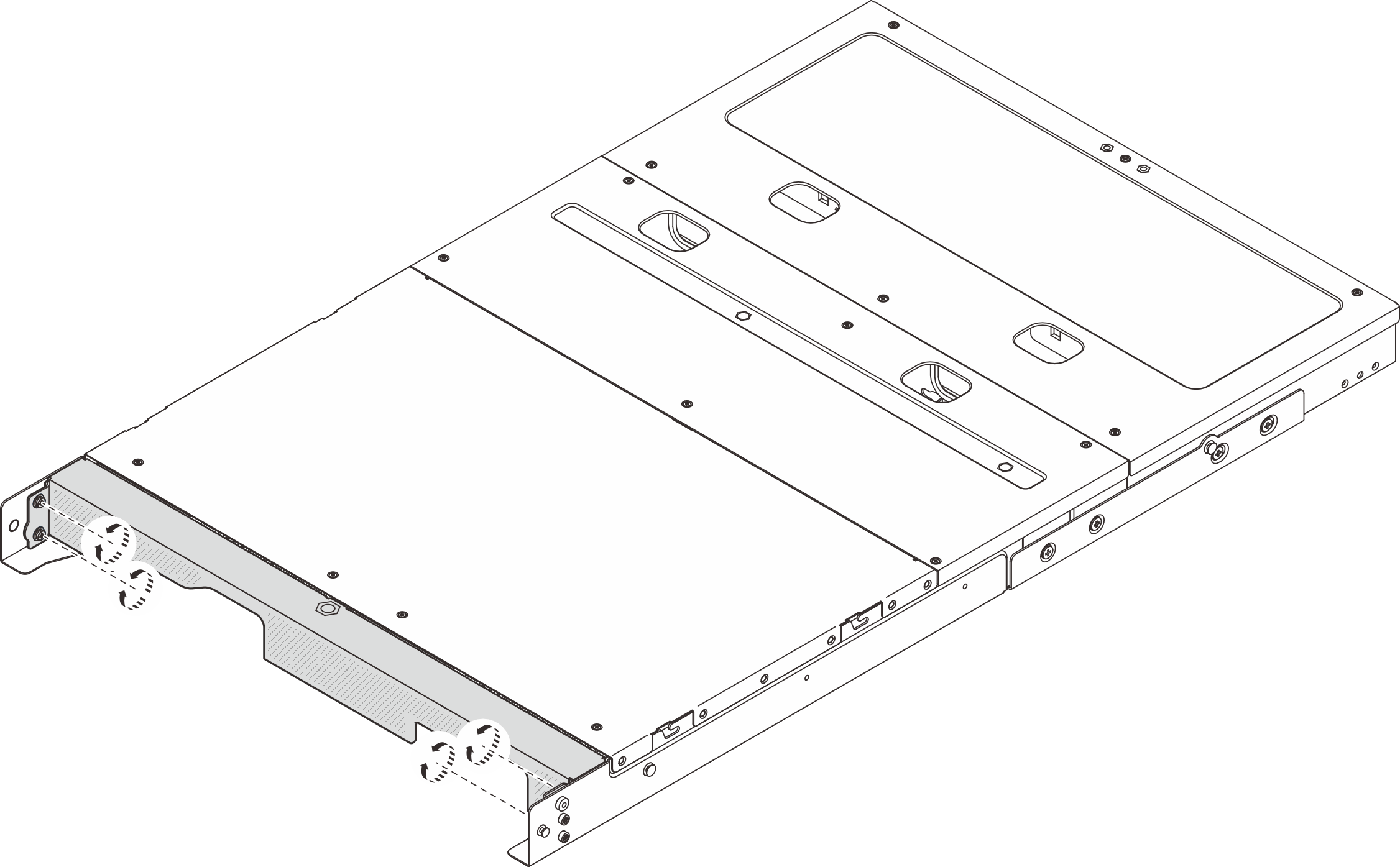

2. Fissare le quattro viti prigioniere su entrambi i lati della staffa di spedizione.
   Figura 13. Fissaggio delle viti
