Rimozione di un nodo dal rack

Procedura

1. Allentare le quattro viti prigioniere su entrambi i lati della staffa di spedizione.
   Figura 1. Allentamento delle viti


2. Tirare la staffa di spedizione per rimuoverla dall'enclosure.
   Figura 2. Rimozione della staffa di spedizione



Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere il coperchio centrale. Vedere Rimozione del coperchio superiore centrale.
   2. Rimuovere il deflettore d'aria. Vedere Rimozione del deflettore d'aria.
   3. Scollegare tutti i cavi dal nodo. Per rimuovere il cavo dell'adattatore di alimentazione, effettuare le seguenti operazioni:
      1. Utilizzare un cacciavite a testa piatta per allentare la vite che blocca il cavo di alimentazione.
      2. Sganciare il cavo di alimentazione dal nodo.

      Figura 3. Rimozione del cavo di alimentazione


2. Il connettore della scheda di controllo della ventola sulla parte posteriore del nodo è dotato di un cappuccio antipolvere protettivo. Assicurarsi di coprire il connettore con il cappuccio dopo aver scollegato il cavo.

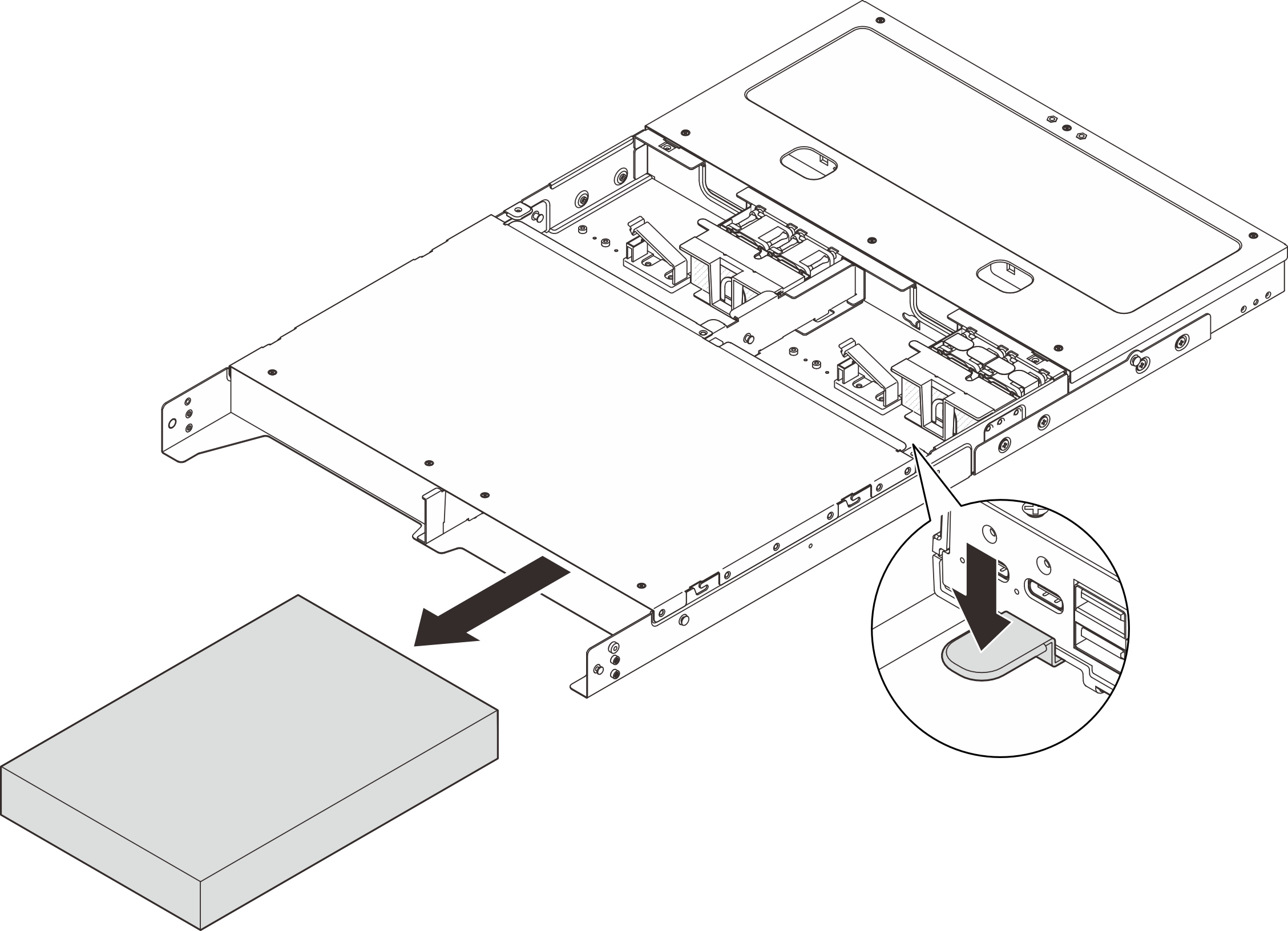

3. Tenere premuta la linguetta di rilascio dietro il nodo ed estrarre il nodo dall'enclosure.
   Figura 4. Rimozione del nodo



   Nota

   Un vano del nodo deve essere installato con un nodo o un elemento di riempimento del nodo. Per installare un elemento di riempimento del nodo, inserire l'elemento di riempimento nel vano del nodo; quindi fissare l'elemento di riempimento con due viti.

   Figura 5. Installazione dell'elemento di riempimento del nodo


4. Se il nodo non deve essere reinstallato nell'enclosure, procedere nel seguente modo (facoltativo):
   1. Modificare il tipo di macchina per un funzionamento corretto. Vedere Modifica del tipo di macchina per il funzionamento in un enclosure (solo per tecnici qualificati).
   2. Rimuovere la copertura della ventola per il montaggio sul rack. Vedere Rimozione della copertura della ventola nella Guida per l'utente di ThinkEdge SE100.
   3. Installare i moduli della ventola nel nodo. Vedere Installazione di un modulo della ventola nella Guida per l'utente di ThinkEdge SE100.
   4. Installare la copertura della ventola per il montaggio su scrivania. Vedere Installazione della copertura della ventola nella Guida per l'utente di ThinkEdge SE100.

Procedura

1. Se nel rack è installato un braccio di gestione cavi (CMA), rimuoverlo prima di procedere.
2. Se applicabile, rimuovere le viti M6 installate sulla parte posteriore delle guide.
   Figura 6. Rimozione della vite

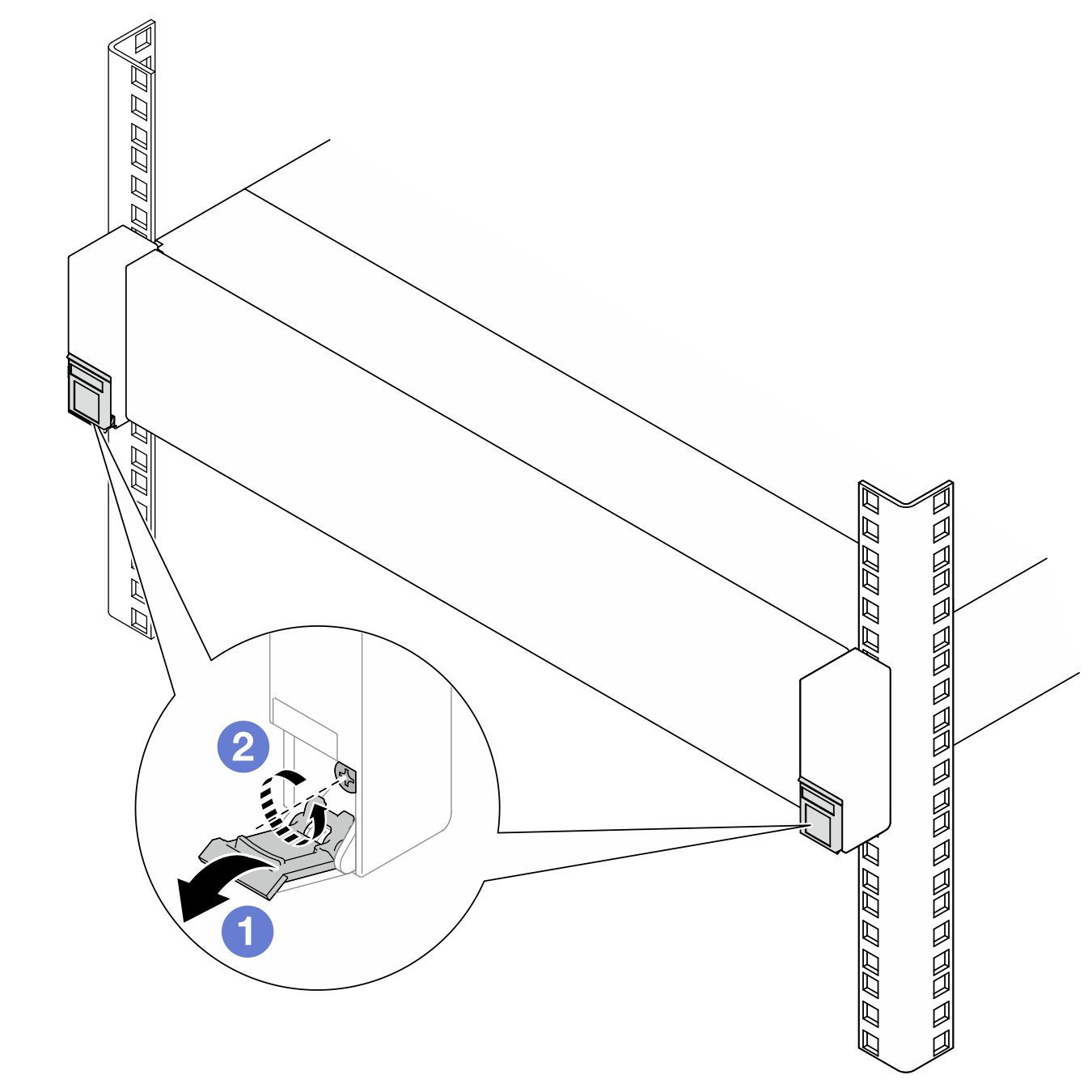

3. Sganciare l'enclosure dal rack sulla parte anteriore.
   Figura 7. Sganciamento dell'enclosure dal rack






   1. Abbassare i coperchi sui fermi del rack.
   2. Allentare le viti che fissano l'enclosure.

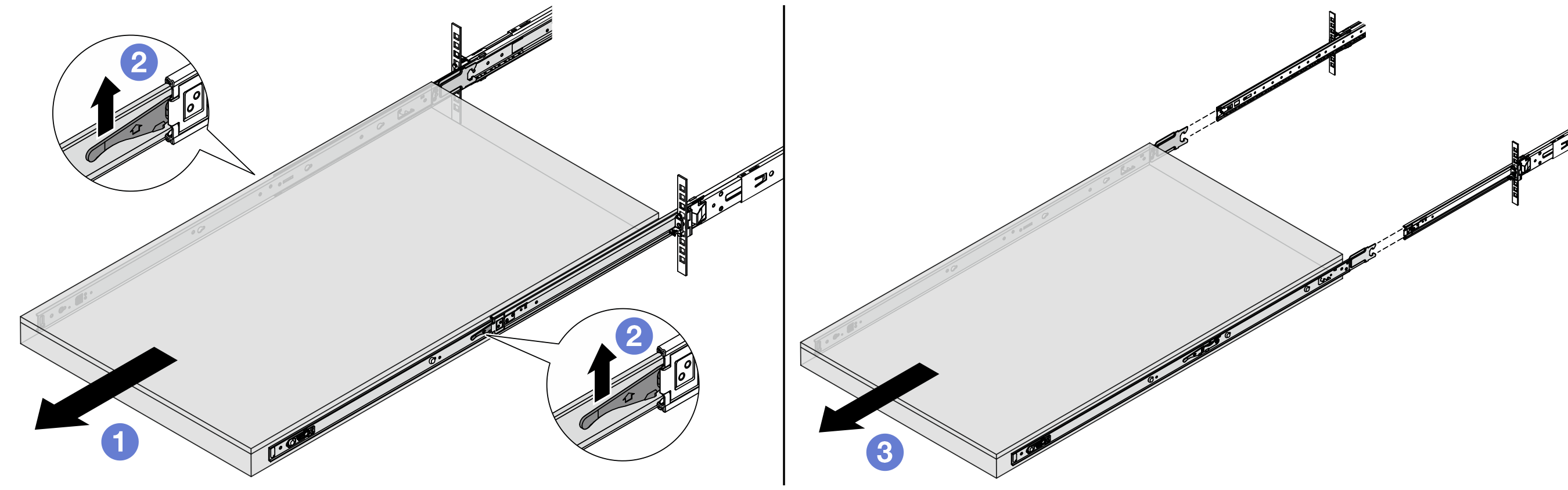

4. Rimuovere l'enclosure dal rack.
   Figura 8. Estrazione dell'enclosure






   1. Fare scorrere l'enclosure verso l'esterno finché non si arresta.
   2. Spingere verso l'alto i fermi situati sulle guide.
   3. Sollevare l'enclosure per rimuoverlo completamente dalle guide. Posizionare l'enclosure su una superficie piana e robusta.

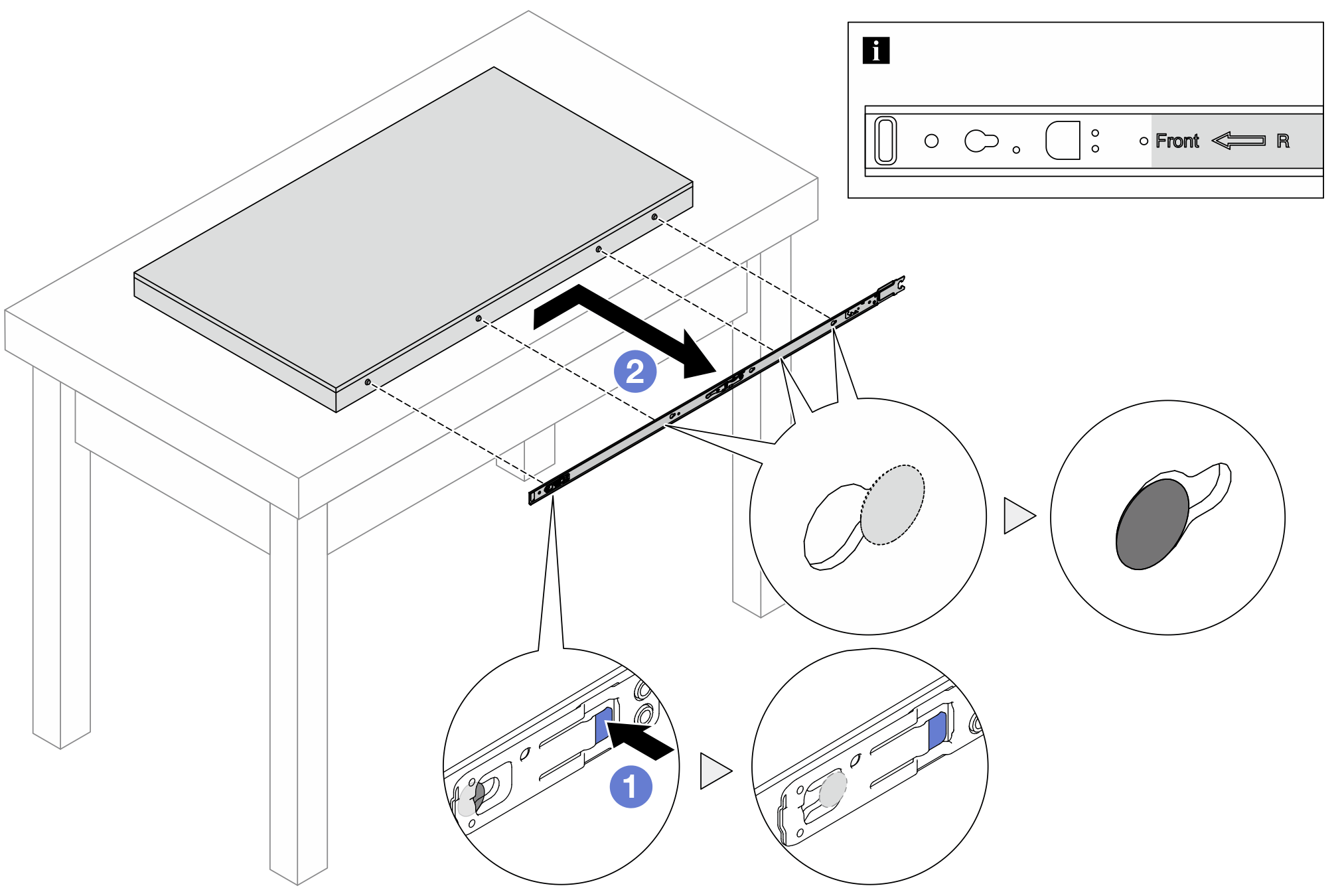

5. Se necessario, rimuovere le guide interne dall'enclosure.
   Figura 9. Rimozione delle guide interne






   1. Premere la linguetta blu per rilasciare il fermo.
   2. Spingere la guida interna all'indietro finché i piedini a T sull'enclosure non si sganciano dalla guida interna.
6. Ripetere il passaggio precedente per l'altra guida.
