Knoten aus dem Rack entfernen

Vorgehensweise

1. Lösen Sie die vier unverlierbaren Schrauben auf beiden Seiten der Transporthalterung.
   Abbildung 1. Lösen der Schrauben


2. Ziehen Sie an der Transporthalterung, um sie aus dem Gehäuse zu entfernen.

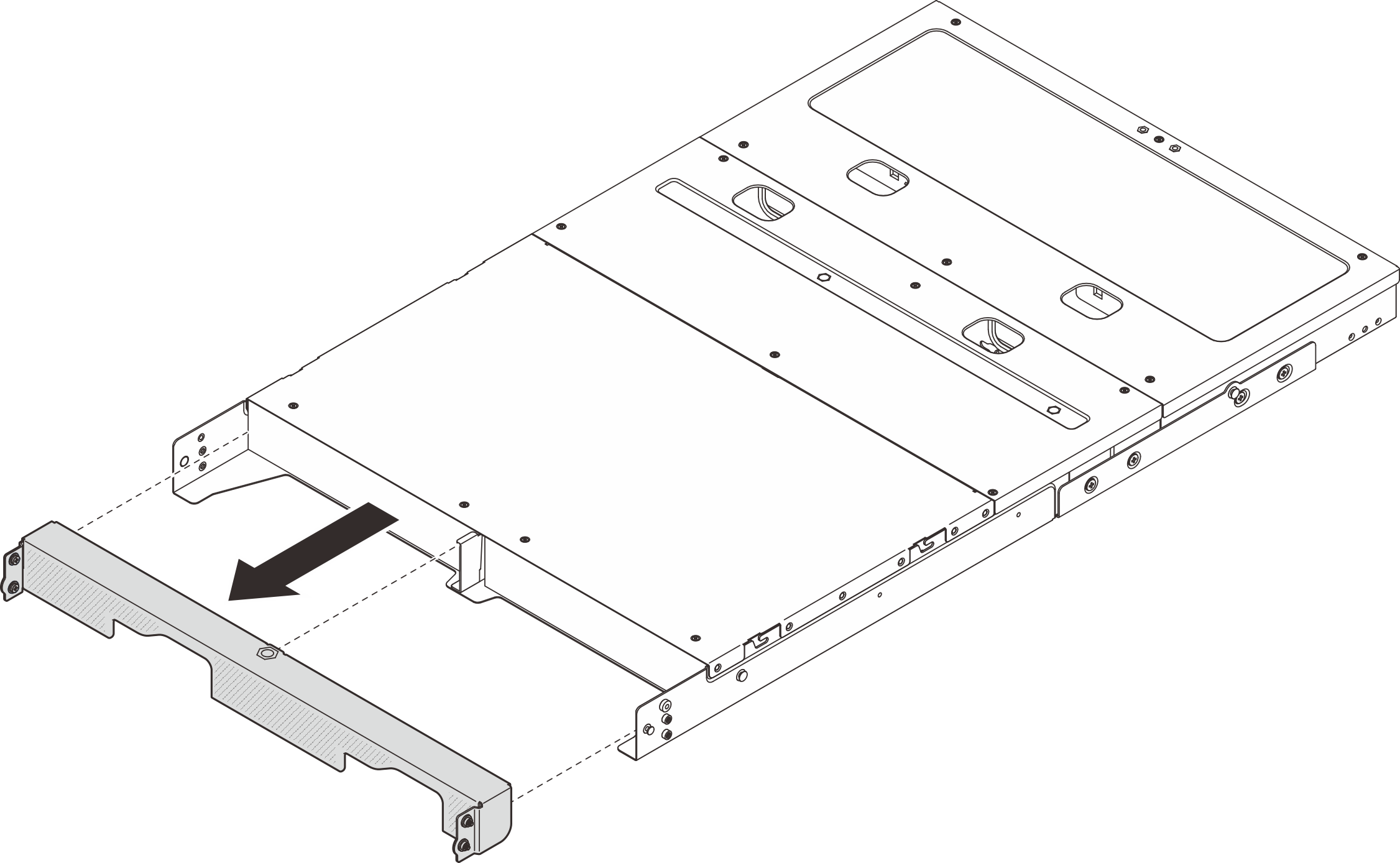

   Abbildung 2. Entfernen der Transporthalterung



Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die mittlere Abdeckung. Siehe Mittlere obere Abdeckung entfernen.
   2. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
   3. Ziehen Sie alle Kabel vom Knoten ab. Gehen Sie wie folgt vor, um das Netzteilkabel zu entfernen:
      1. Verwenden Sie einen Schlitzschraubendreher, um die Schraube zu lösen, mit der das Netzkabel befestigt ist.
      2. Lösen Sie das Netzkabel vom Knoten.

      Abbildung 3. Entfernen des Netzkabels


2. Der Anschluss für die Lüfterplatine an der Rückseite des Knotens ist mit einer Staubschutzkappe versehen. Stellen Sie sicher, dass Sie den Anschluss nach dem Abziehen des Kabels mit der Kappe abdecken.
3. Halten Sie den Lösehebel hinter dem Knoten gedrückt und ziehen Sie den Knoten aus dem Gehäuse.

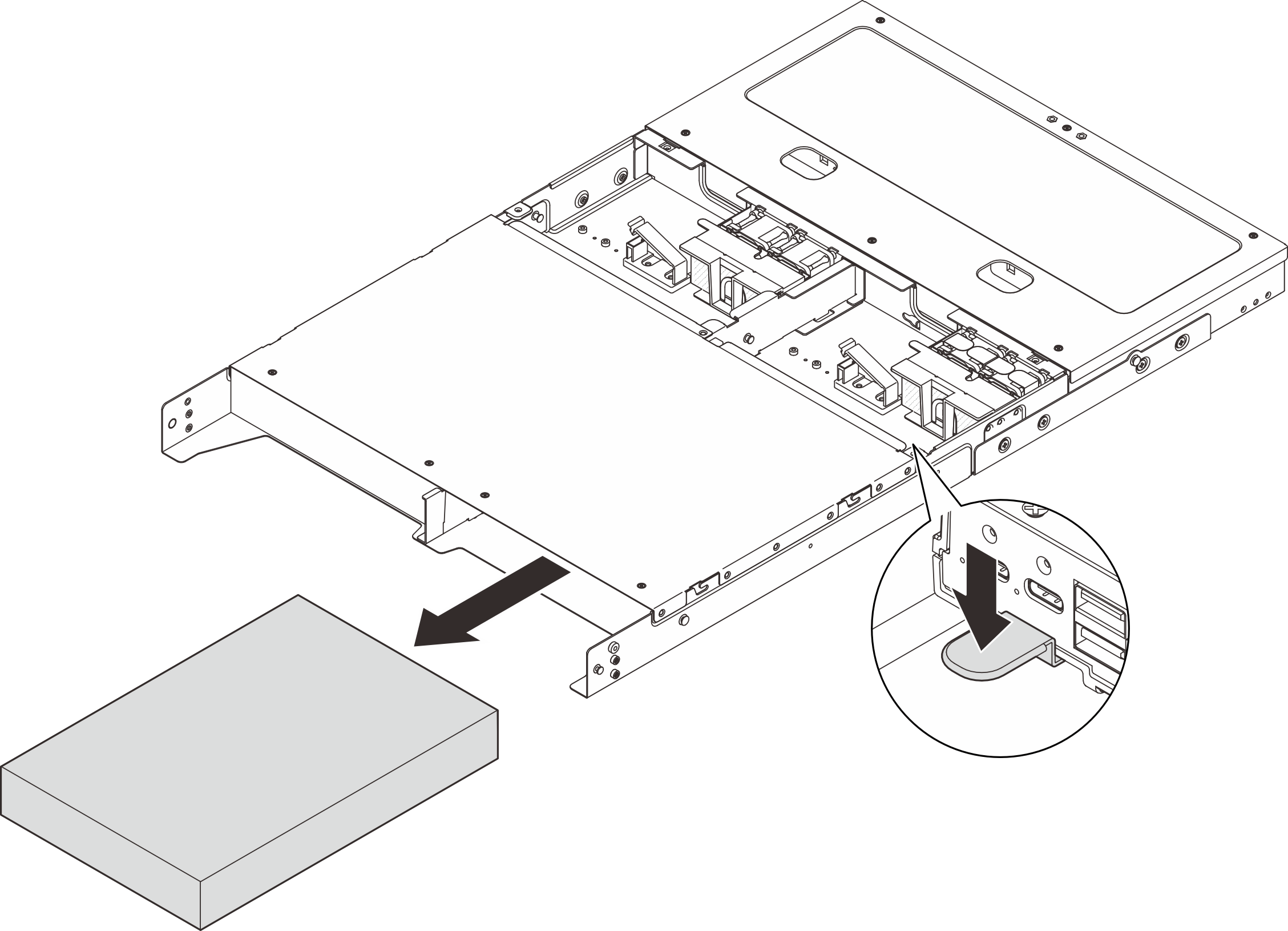

   Abbildung 4. Entfernen des Knotens



   Anmerkung

   In einer Knotenposition sollte ein Knoten oder eine Knotenabdeckblende installiert werden. Wenn Sie eine Knotenabdeckblende installieren möchten, setzen Sie die Abdeckblende in die Knotenposition und befestigen Sie sie dann mit zwei Schrauben.

   Abbildung 5. Installieren der Knotenabdeckblende


4. (Optional) Wenn der Knoten nicht erneut im Gehäuse installiert werden soll, gehen Sie wie folgt vor:
   1. Ändern Sie den Maschinentyp für einen ordnungsgemäßen Betrieb. Siehe Maschinentyp für den Betrieb im Gehäuse ändern (nur qualifizierte Techniker).
   2. Entfernen Sie eine Lüfterabdeckung für die Rackmontage. Weitere Informationen finden Sie unter Lüfterabdeckung entfernen im ThinkEdge SE100 Benutzerhandbuch.
   3. Installieren Sie die Lüftermodule im Knoten. Weitere Informationen finden Sie unter Lüftermodul installieren im ThinkEdge SE100 Benutzerhandbuch.
   4. Installieren Sie eine Lüfterabdeckung für den Tischbetrieb. Weitere Informationen finden Sie unter Lüfterabdeckung installieren im ThinkEdge SE100 Benutzerhandbuch.

Vorgehensweise

1. Wenn im Rack ein Kabelträger (CMA) installiert ist, entfernen Sie diesen zuerst.
2. Falls zutreffend, entfernen Sie die M6-Schrauben, die an der Rückseite der Schienen angebracht sind.
   Abbildung 6. Entfernen der Schrauben






3. Lösen Sie das Gehäuse an der Vorderseite vom Rack.

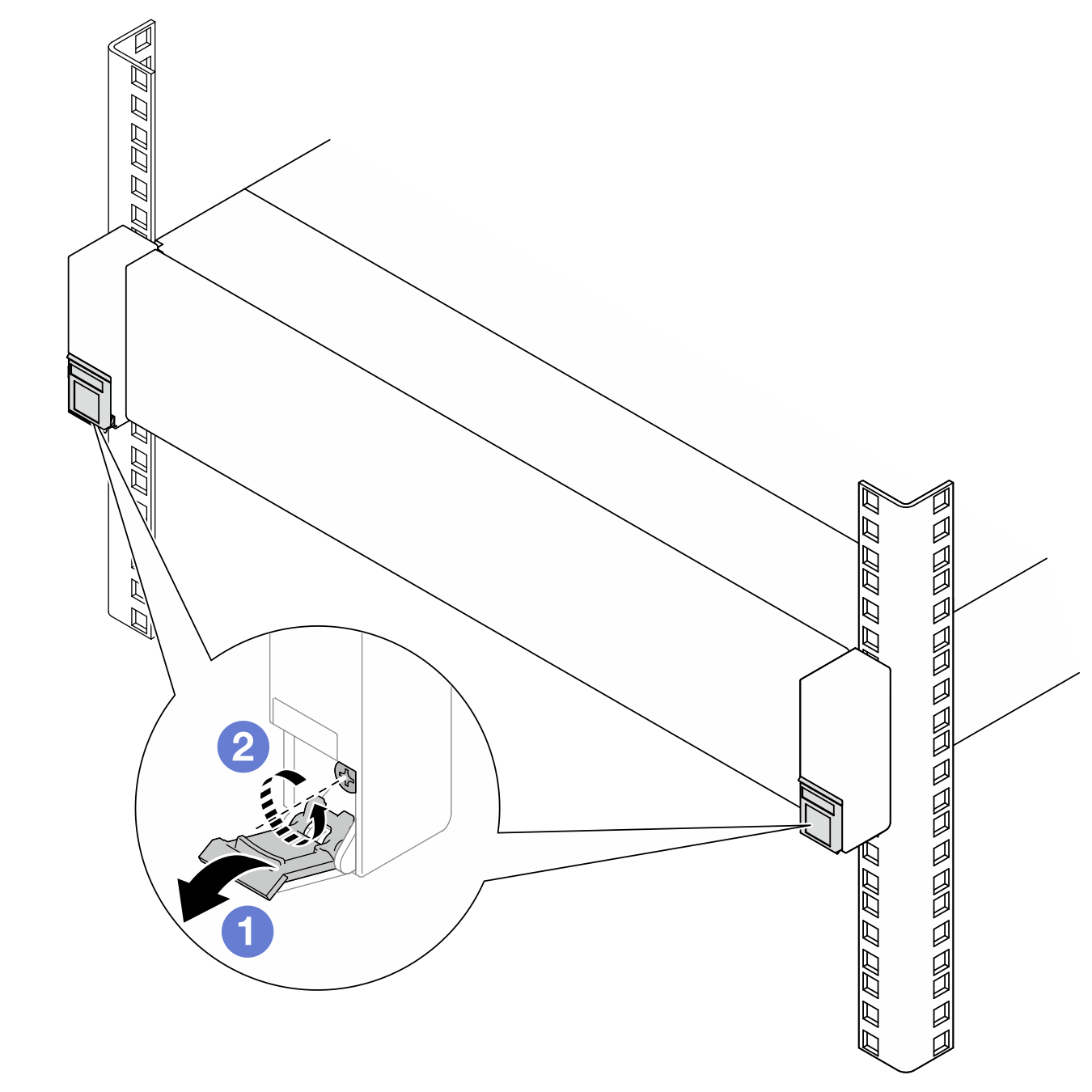

   Abbildung 7. Lösen des Gehäuses aus dem Rack






   1. Drücken Sie die Abdeckungen der Rack-Verriegelungen herunter.
   2. Lösen Sie die Schrauben, mit denen das Gehäuse befestigt ist.
4. Entfernen Sie das Gehäuse aus dem Rack.

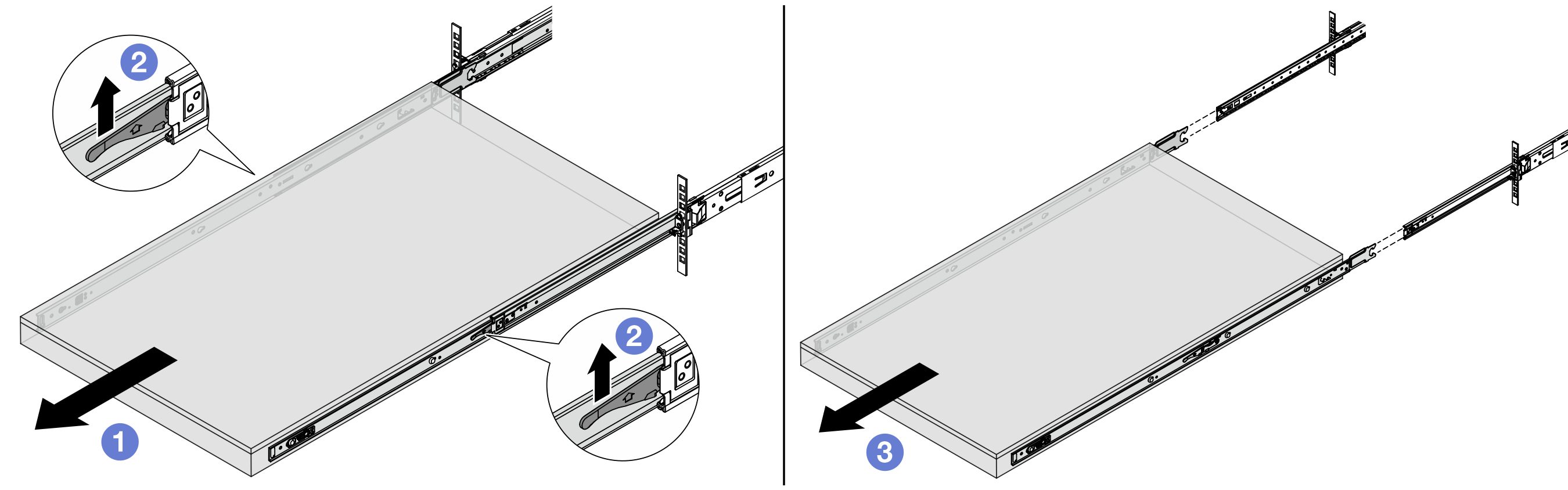

   Abbildung 8. Herausziehen des Gehäuses






   1. Schieben Sie das Gehäuse bis zum Anschlag heraus.
   2. Drücken Sie die Verriegelungen auf den Schienen hoch.
   3. Heben Sie das Gehäuse an, um es vollständig von den Schienen zu entfernen. Stellen Sie das Gehäuse auf einer ebenen, stabilen Oberfläche auf.
5. Falls erforderlich, entfernen Sie die inneren Schienen vom Gehäuse.

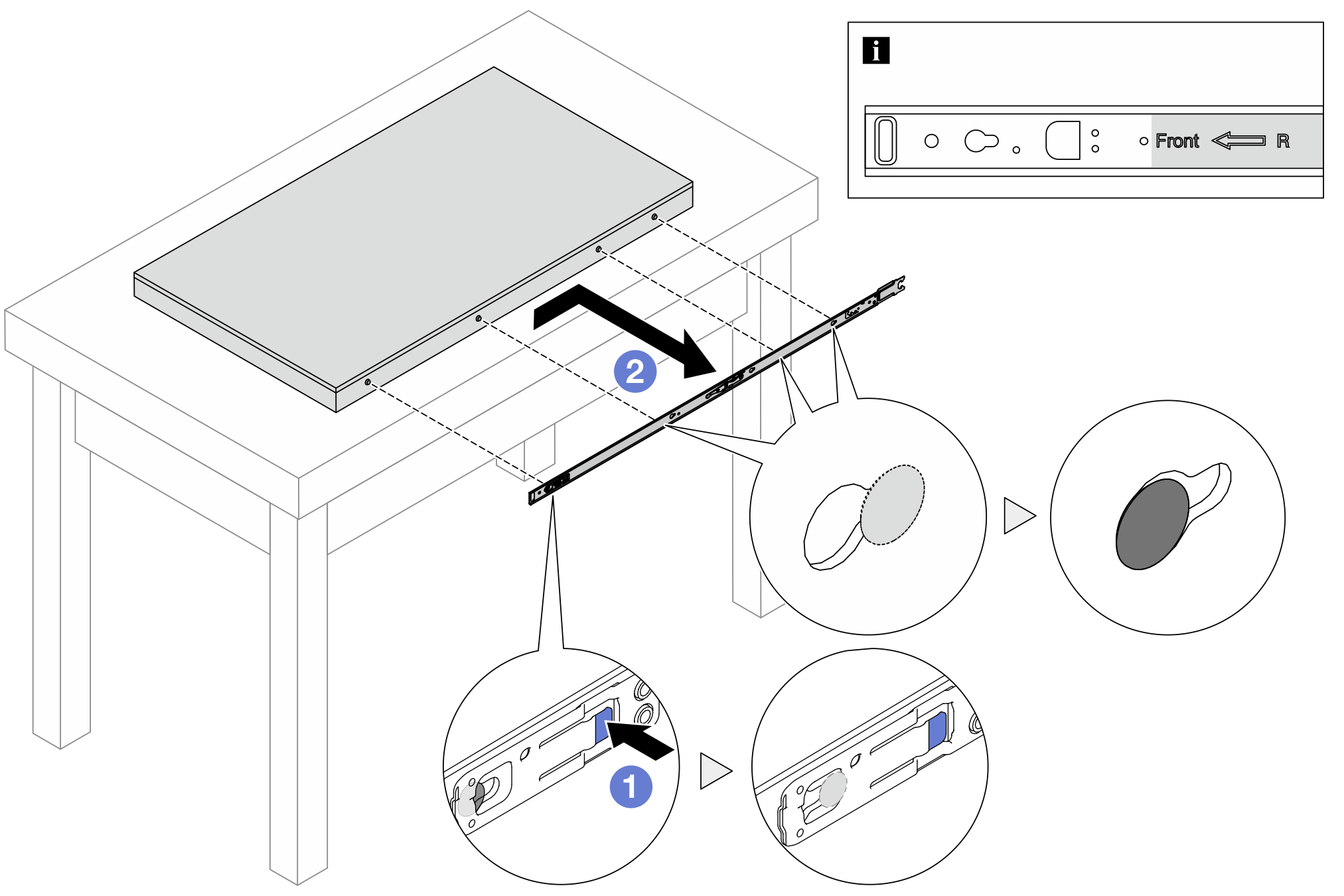

   Abbildung 9. Entfernen der inneren Schienen






   1. Ziehen Sie an der blauen Lasche, um die Verriegelung zu lösen.
   2. Schieben Sie die innere Schiene nach hinten, bis sich die T-Stifte am Gehäuse von der inneren Schiene lösen.
6. Wiederholen Sie den vorherigen Schritt mit der anderen Schiene.
