Extracción de un nodo del bastidor

Procedimiento

1. Suelte los cuatro tornillos de fijación a ambos lados del soporte de envío.

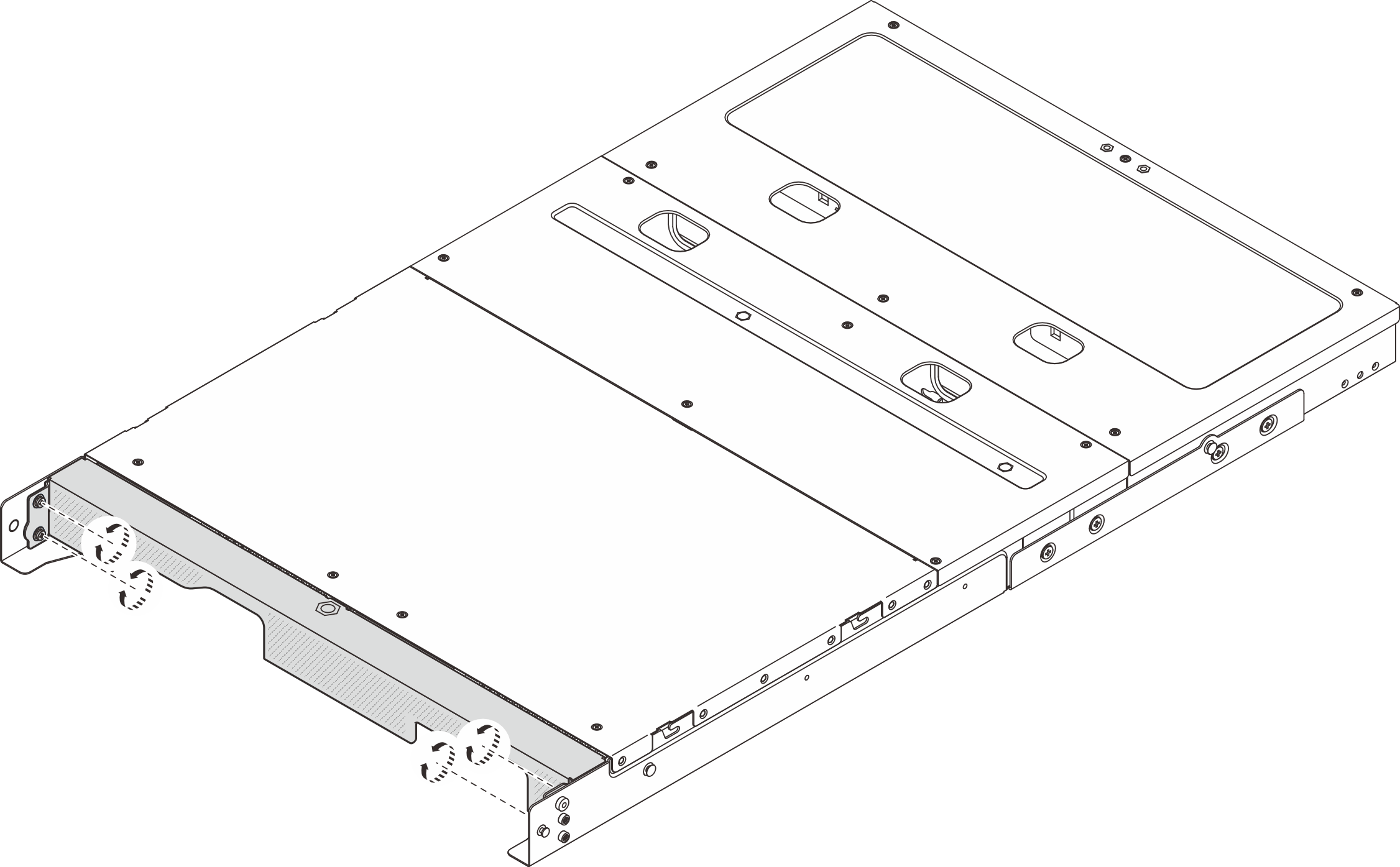

   Figura 1. Aflojado de los tornillos


2. Tire del soporte de envío para extraerlo del alojamiento.

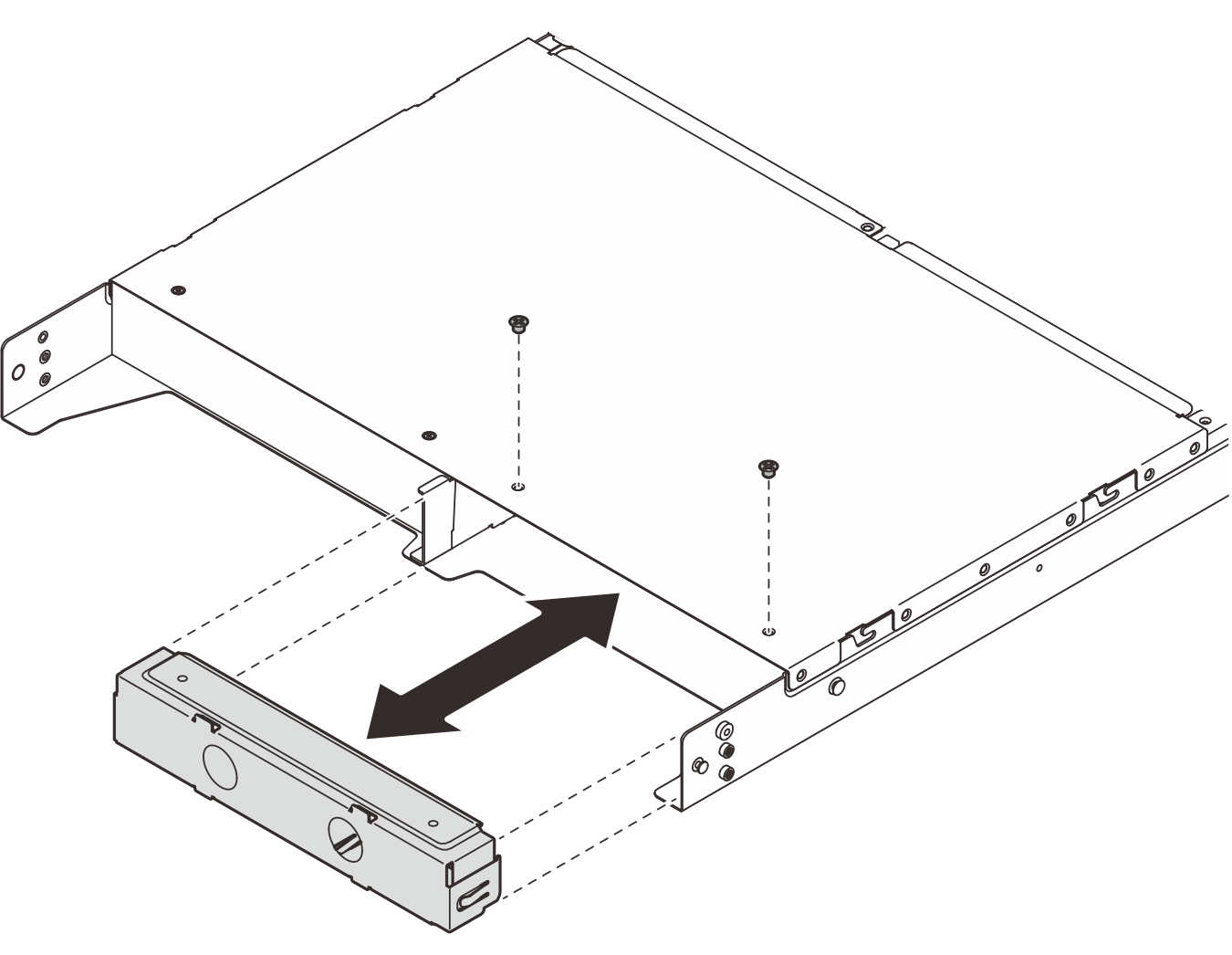

   Figura 2. Extracción del soporte de envío



Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta central. Consulte Extracción de la cubierta superior central.
   2. Quite el deflector de aire. Consulte Extracción del deflector de aire.
   3. Desconecte todos los cables del nodo. Para quitar el cable del adaptador de alimentación, haga lo siguiente:
      1. Utilice un destornillador de punta plana para soltar el tornillo que fija el cable de alimentación.
      2. Desenganche el cable de alimentación del nodo.

      Figura 3. Extracción del cable de alimentación


2. El conector de la placa de control del ventilador en la parte posterior del nodo tiene un protector antipolvo. Asegúrese de tapar el conector con el protector después de desconectar el cable.
3. Mantenga presionada la pestaña de liberación detrás del nodo y tire del nodo para sacarlo del alojamiento.
   Figura 4. Extracción del nodo



   Nota

   Se debe instalar una bahía de nodo con un nodo o un relleno de nodo. Para instalar un relleno de nodo, inserte el relleno en la bahía de nodo y, a continuación, fije el relleno con dos tornillos.

   Figura 5. Instalación del relleno del nodo


4. (Opcional) Si el nodo no se va a volver a instalar en el alojamiento, haga lo siguiente:
   1. Cambie el tipo de máquina para que funcione correctamente. Consulte Cambio del tipo de equipo para que funcione en un alojamiento (solamente para técnicos de servicio expertos).
   2. Quite una cubierta del ventilador de montaje en bastidor. Consulte Extracción de una cubierta del ventilador en la Guía del usuario de ThinkEdge SE100.
   3. Instale los módulos de ventilador en el nodo. Consulte Instalación de un módulo de ventilador en la Guía del usuario de ThinkEdge SE100.
   4. Instale una cubierta del ventilador de montaje en escritorio. Consulte Instalación de una cubierta del ventilador en la Guía del usuario de ThinkEdge SE100.

Procedimiento

1. Si el bastidor tiene instalada una guía de cables (CMA), quítela primero.
2. Si corresponde, quite los tornillos M6 instalados en la parte posterior de los rieles.
   Figura 6. Extracción del tornillo






3. Desenganche el alojamiento del bastidor en la parte frontal.
   Figura 7. Desenganche del alojamiento del bastidor






   1. Baje las cubiertas de los pestillos del bastidor.
   2. Suelte los tornillos que fijan el alojamiento.
4. Quite el alojamiento del bastidor.

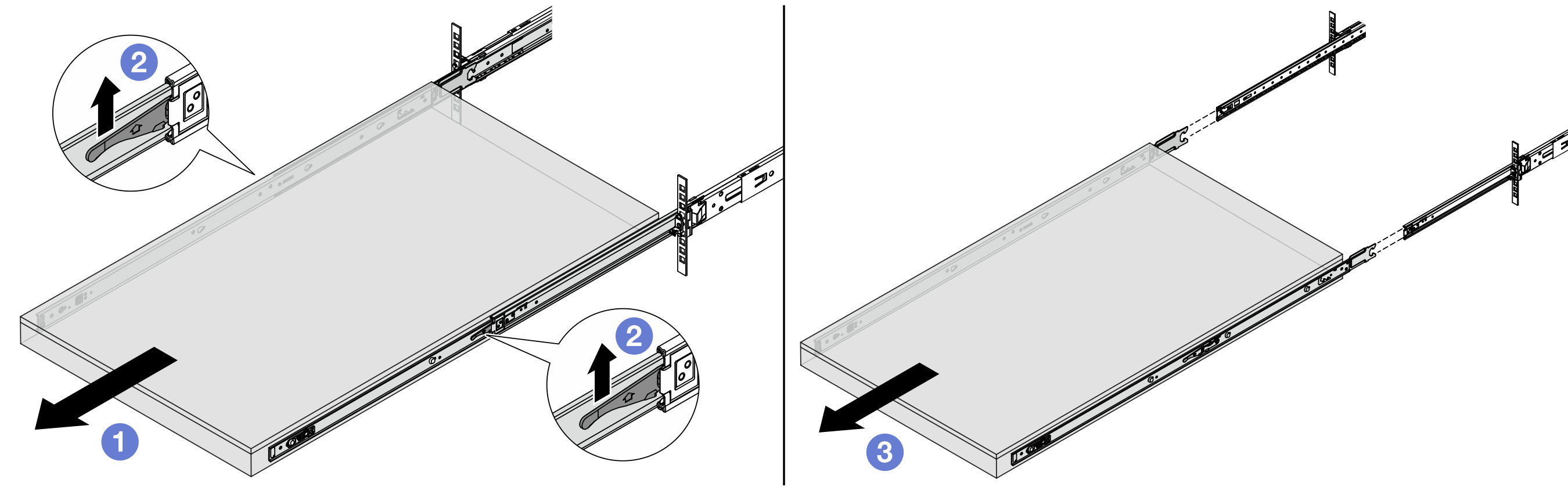

   Figura 8. Extracción del alojamiento






   1. Deslice el alojamiento hacia afuera completamente hasta que se detenga.
   2. Presione los pestillos hacia arriba en los rieles.
   3. Levante el alojamiento para quitarlo completamente de los rieles. Coloque el alojamiento sobre una superficie plana y resistente.
5. Si es necesario, quite los rieles internos del alojamiento.

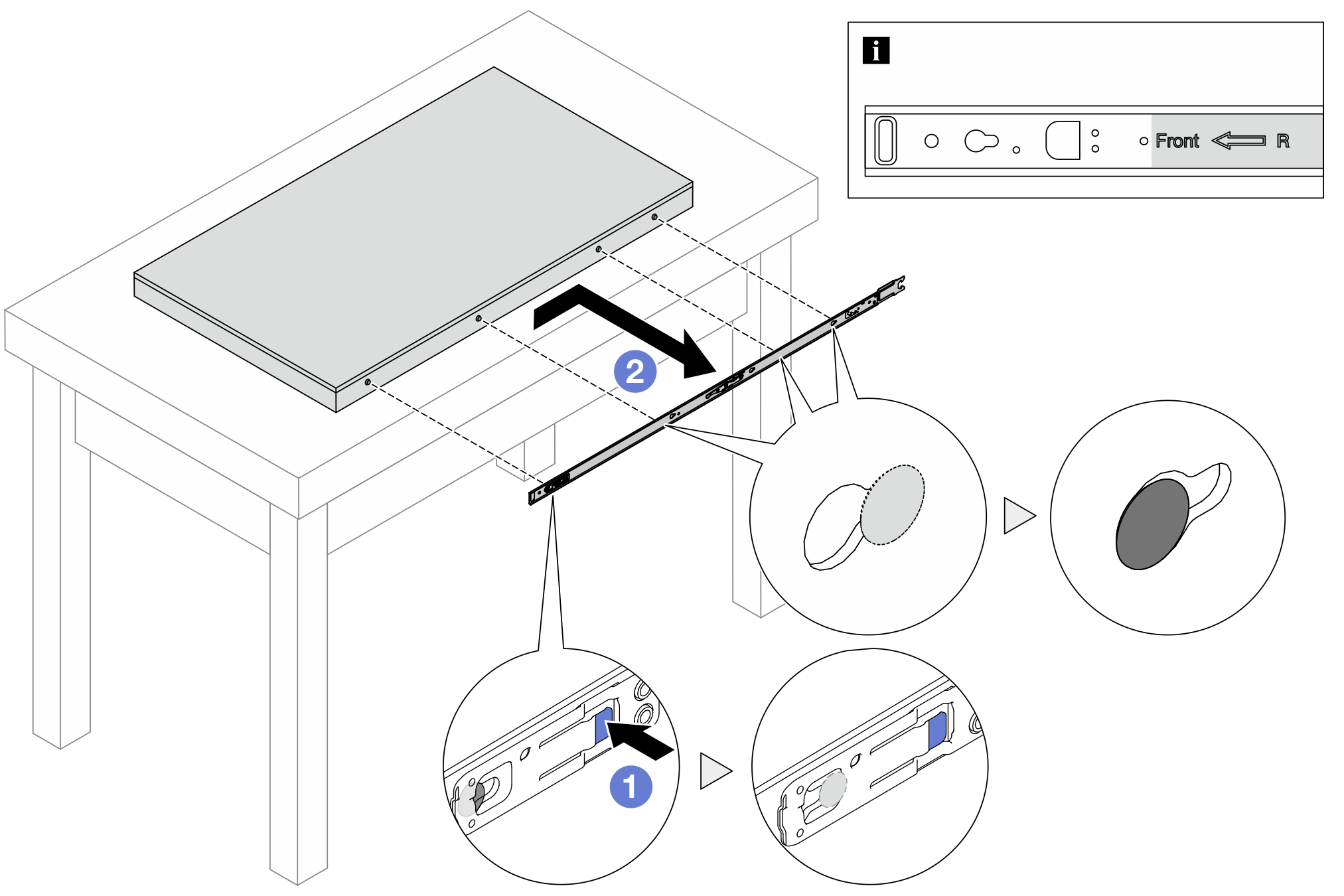

   Figura 9. Extracción de los rieles internos






   1. Empuje la pestaña azul para liberar el pestillo.
   2. Empuje el riel interno hacia atrás hasta que las patillas T del alojamiento se desenganchen del riel interno.
6. Repita el paso anterior en el otro riel.
