Remover um nó do rack

Procedimento

1. Solte os quatro parafusos prisioneiros em ambos os lados do suporte de transporte.
   Figura 1. Soltando os parafusos

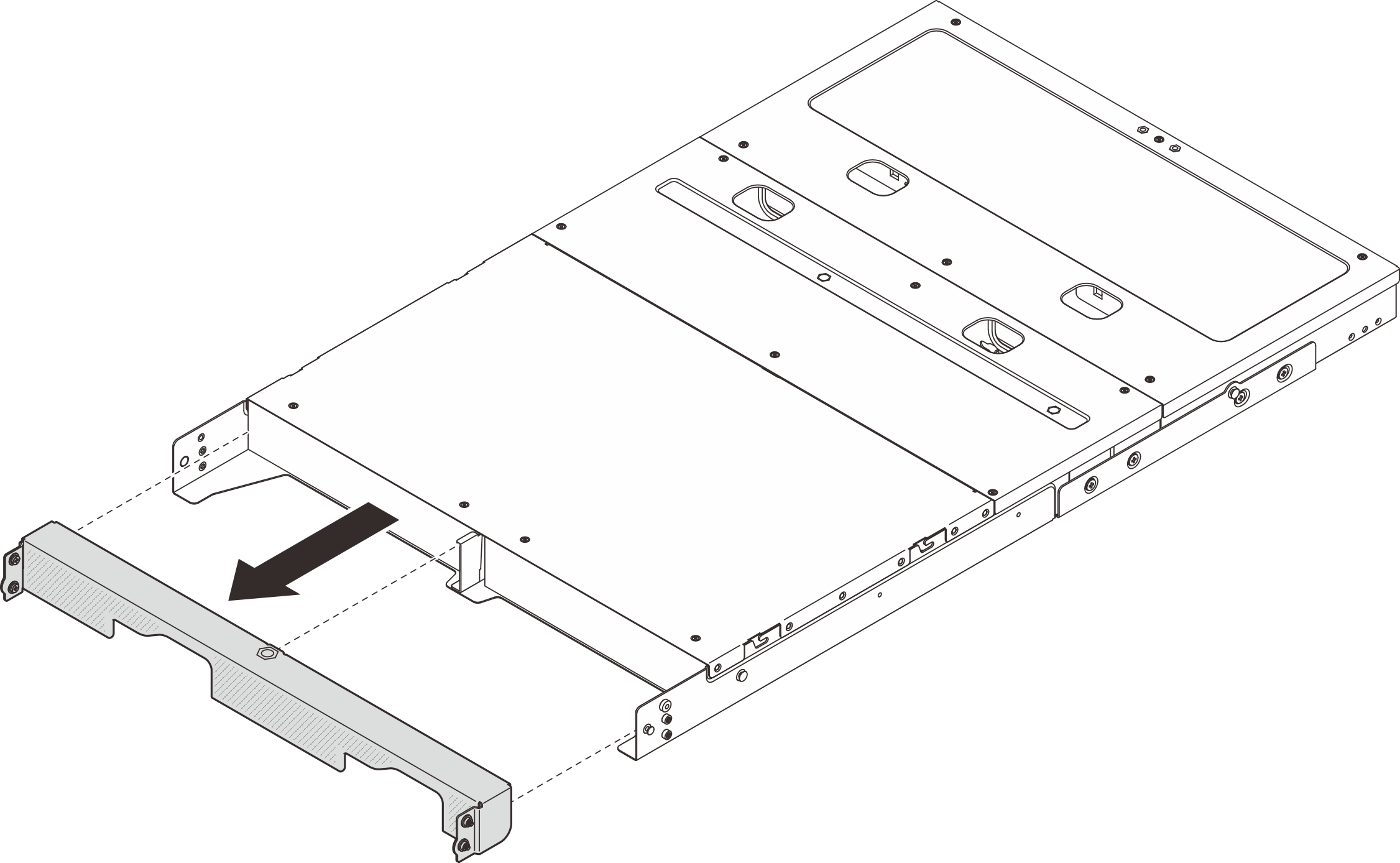

2. Puxe o suporte de remessa para removê-lo do gabinete.
   Figura 2. Removendo o suporte de remessa



Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a tampa do meio. Consulte Remover a tampa superior central.
   2. Remova a placa defletora de ar. Consulte Remover o defletor de ar.
   3. Desconecte todos os cabos do nó. Para remover o cabo do adaptador de energia, faça o seguinte:
      1. Use uma chave de fenda de lâmina plana para soltar o parafuso que prende o cabo de alimentação.
      2. Desencaixe o cabo de alimentação do nó.

      Figura 3. Removendo o cabo de alimentação


2. O conector da placa de controle do ventilador na parte traseira do nó está com uma tampa protetora contra poeira conectada. Cubra o conector com a tampa depois de desconectar o cabo.

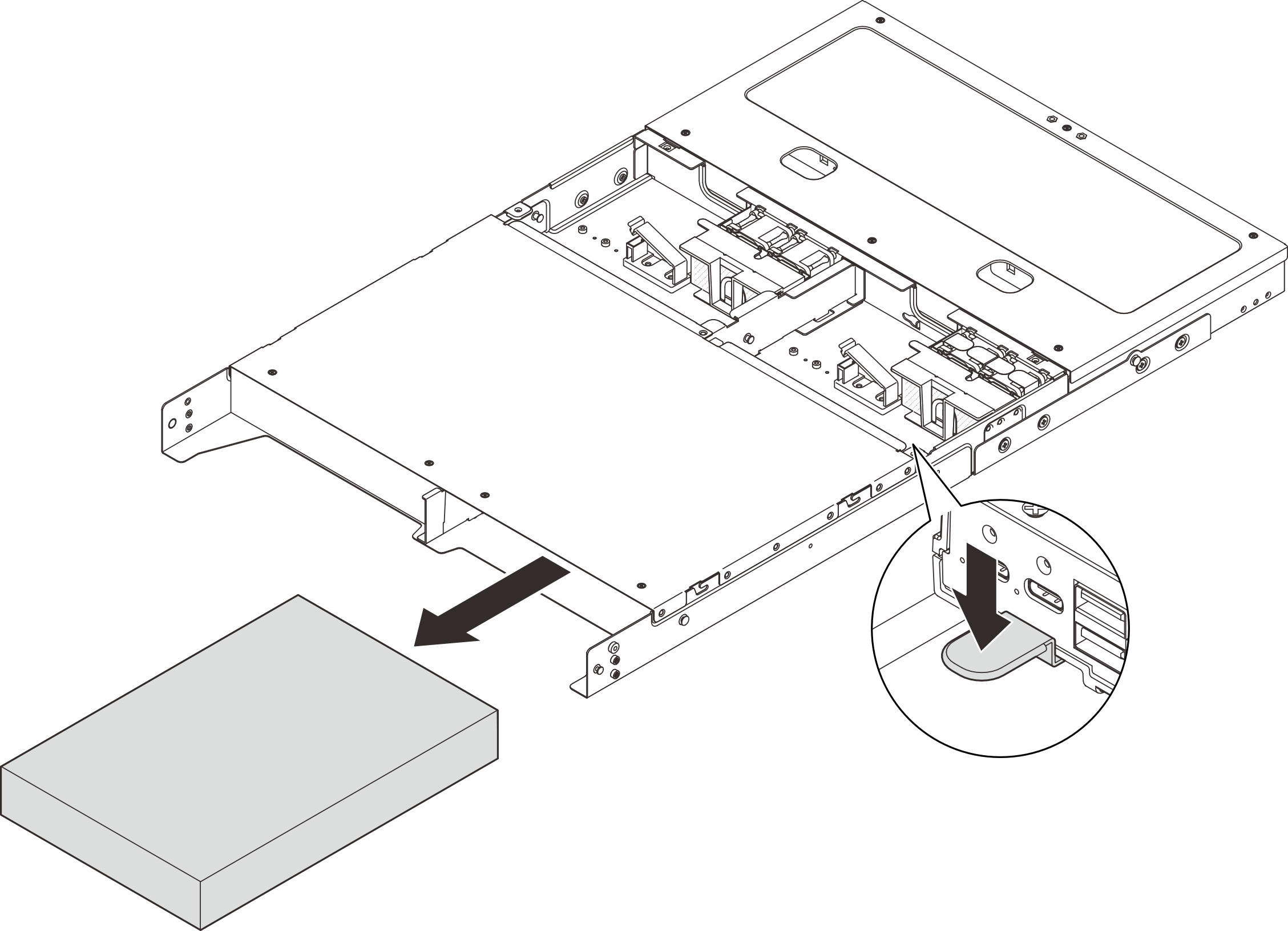

3. Mantenha pressionada a aba de liberação atrás do nó e puxe o nó para fora do gabinete.
   Figura 4. Removendo o nó



   Nota

   Um compartimento de nó deve ser instalado com um nó ou um preenchimento de nó. Para instalar um preenchimento de nó, insira-o no compartimento de nó; em seguida, prenda-o com dois parafusos.

   Figura 5. Instalando o preenchimento do nó


4. (Opcional) Se o nó não for reinstalado no gabinete, faça o seguinte:
   1. Altere o tipo de máquina para operação adequada. Consulte Alterar o tipo de máquina para operar em um gabinete (apenas para técnico treinado).
   2. Remova uma cobertura do ventilador de montagem em rack. Consulte Remover uma cobertura do ventilador no Guia do Usuário do ThinkEdge SE100.
   3. Instale os módulos de ventilador no nó. Consulte Instalar um módulo de ventilador no Guia do Usuário do ThinkEdge SE100.
   4. Instale uma cobertura do ventilador para montagem em desktop. Consulte Instalar uma cobertura do ventilador no Guia do Usuário do ThinkEdge SE100.

Procedimento

1. Se o rack tiver um braço para organização de cabos (CMA) instalado, remova-o primeiro.
2. Se aplicável, remova os parafusos M6 instalados na parte traseira dos trilhos.
   Figura 6. Removendo o parafuso

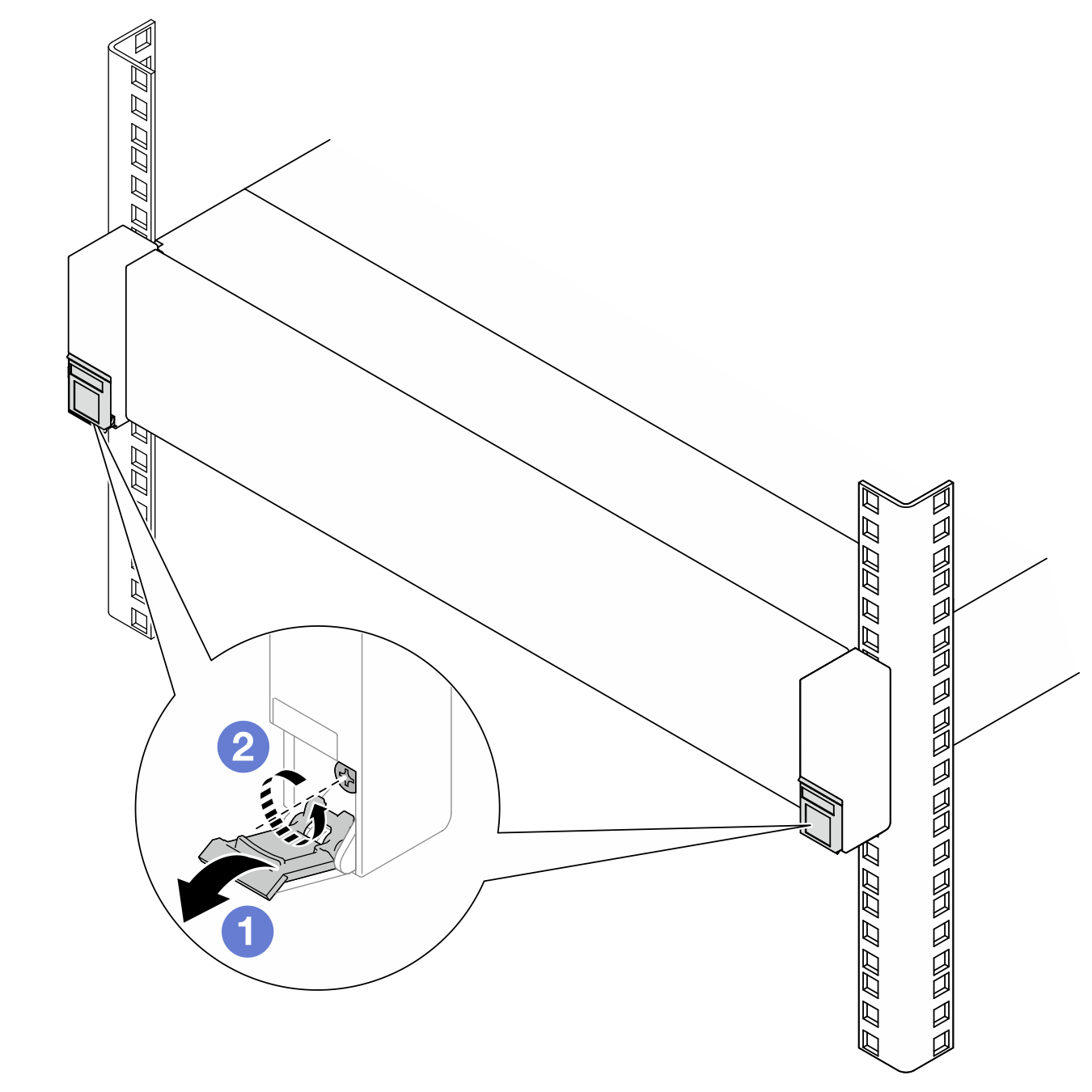

3. Desencaixe o gabinete do rack na frente.
   Figura 7. Desencaixando o gabinete do rack






   1. Vire para baixo as tampas nas travas do rack.
   2. Solte os parafusos que fixam o gabinete.

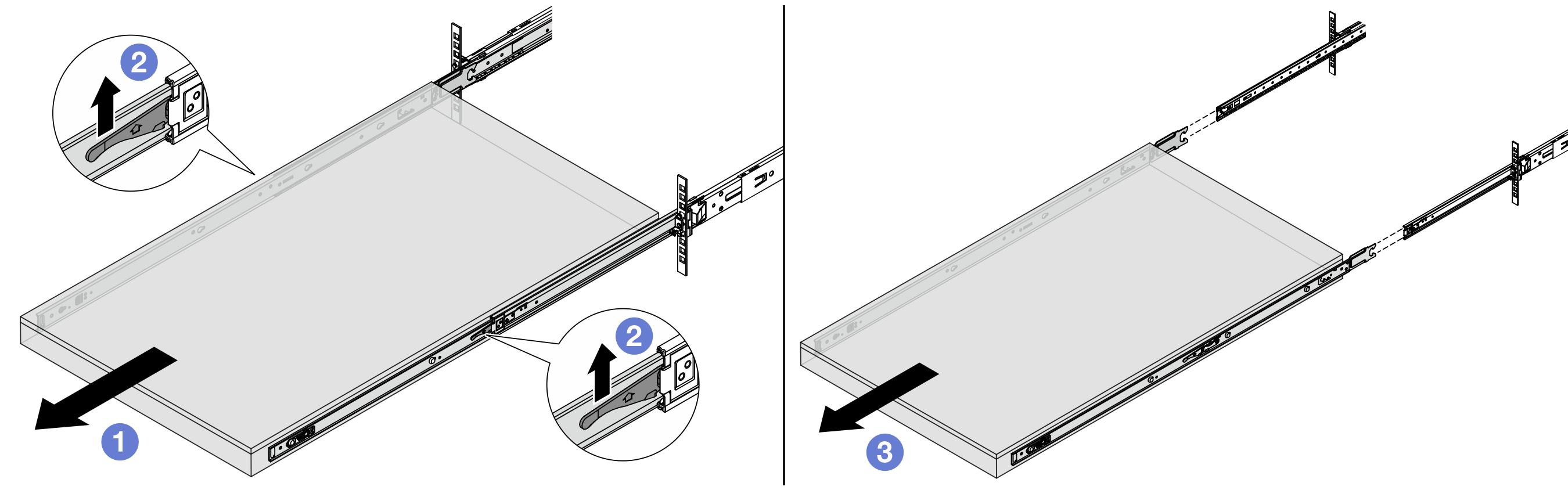

4. Remova o gabinete do rack.
   Figura 8. Retirando o gabinete






   1. Deslize o gabinete para fora até que ele pare.
   2. Levante as travas nos trilhos.
   3. Levante o gabinete até removê-lo dos trilhos completamente. Coloque o gabinete sobre uma superfície plana e resistente.

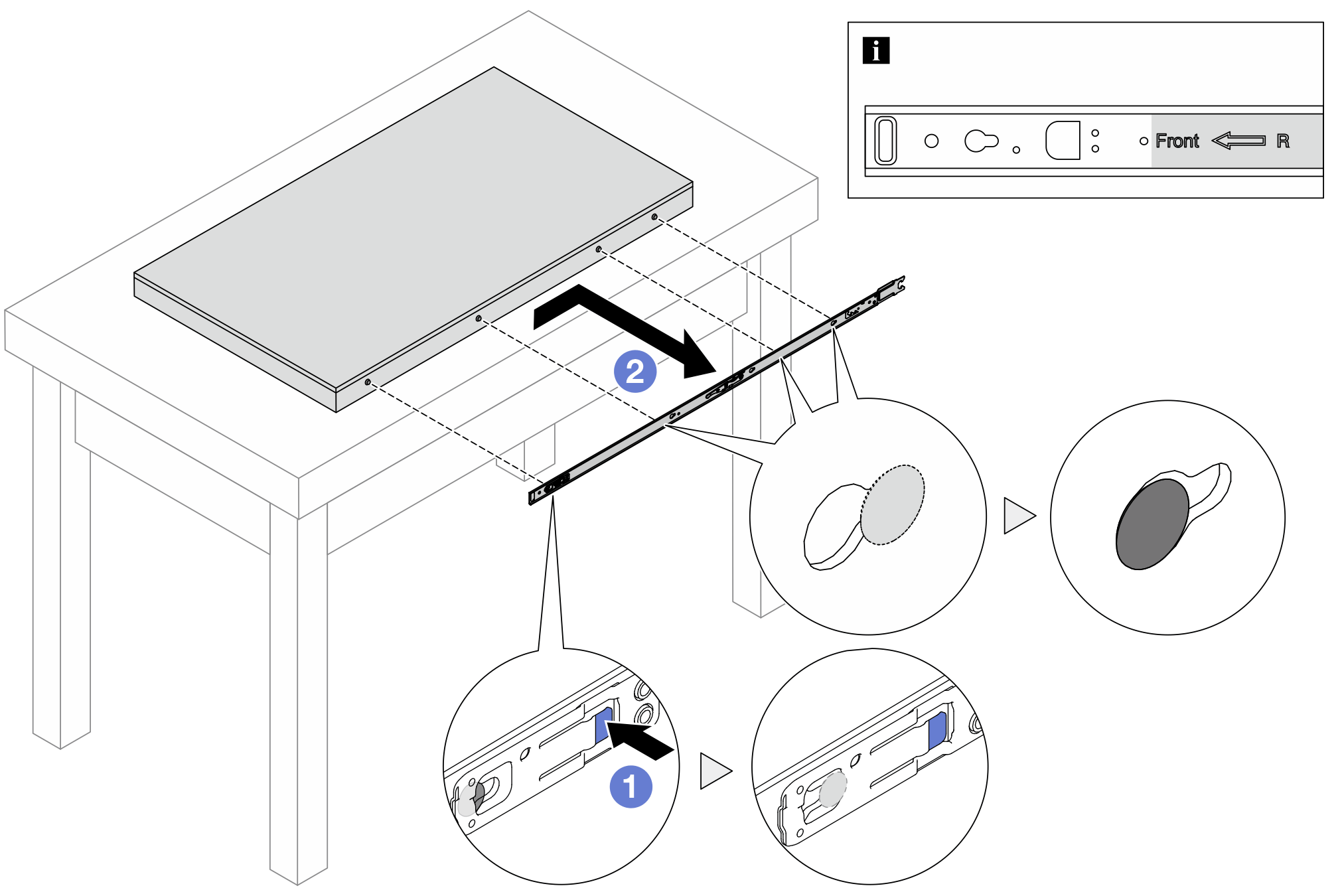

5. Se necessário, remova os trilhos internos do gabinete.
   Figura 9. Removendo os trilhos internos






   1. Empurre a guia azul para liberar a trava.
   2. Empurre o trilho interno para trás até que os pinos T no gabinete se desencaixem do trilho interno.
6. Repita a etapa anterior para o outro trilho.
