랙에서 노드 제거

절차

1. 운송 브래킷의 양쪽에 있는 고정 나사 4개를 풉니다.
   그림 1. 나사 풀기

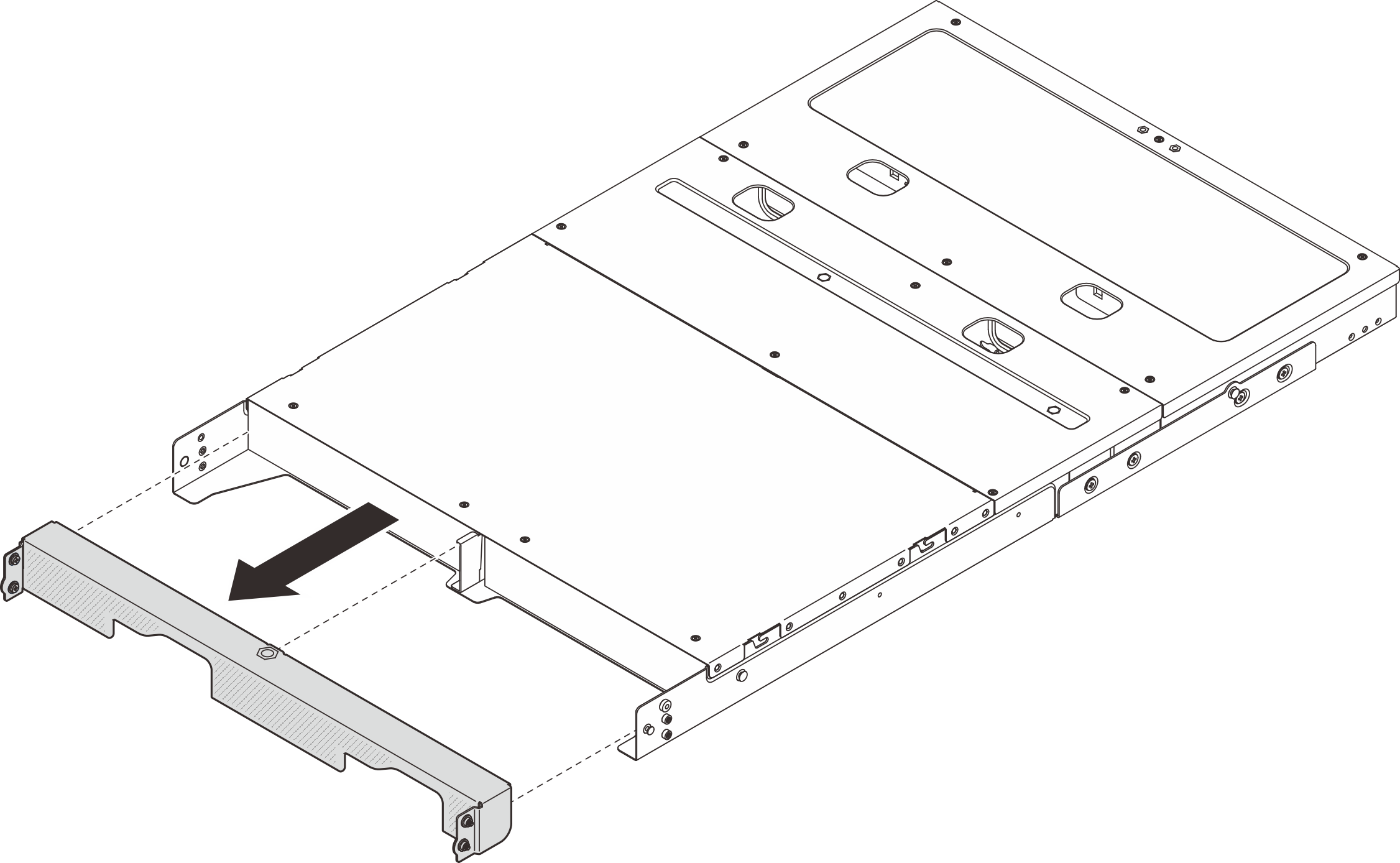

2. 운송 브래킷을 당겨 엔클로저에서 제거합니다.
   그림 2. 운반 브래킷 제거



절차

1. 이 작업을 준비하십시오.
   1. 중간 덮개를 제거합니다. 중간 윗면 덮개 제거의 내용을 참조하십시오.
   2. 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
   3. 노드에서 모든 케이블을 연결 해제하십시오. 전원 어댑터 케이블을 제거하려면 다음을 수행하십시오.
      1. 일자 드라이버를 사용하여 전원 케이블을 잠그는 나사를 풉니다.
      2. 노드에서 전원 케이블을 분리합니다.

      그림 3. 전원 케이블 제거


2. 노드 뒷면의 팬 컨트롤 보드 커넥터에는 방진 캡이 부착되어 있습니다. 케이블을 분리한 후 커넥터를 캡으로 덮으십시오.

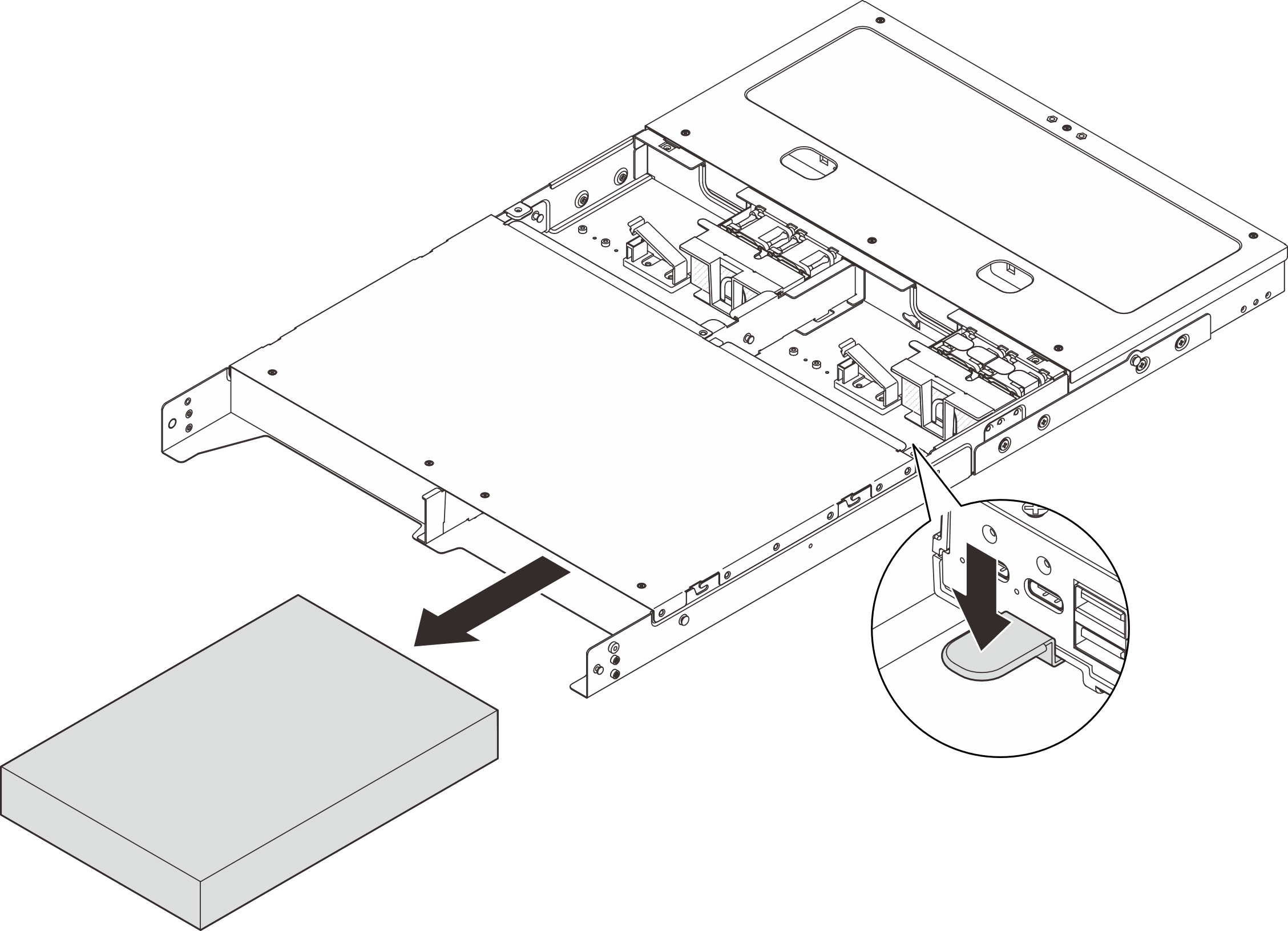

3. 노드 뒤에 있는 해제 탭을 누른 상태에서 엔클로저에서 노드를 당겨 빼내십시오.
   그림 4. 노드 제거



   주

   노드 베이는 노드 또는 노드 필러와 함께 설치되어야 합니다. 노드 필러를 설치하려면 필러를 노드 베이에 삽입합니다. 그런 다음 나사 2개로 필러를 고정합니다.

   그림 5. 노드 필러 설치


4. (옵션) 노드를 엔클로저에 다시 설치하지 않으려는 경우 다음을 수행합니다.
   1. 올바른 작동을 위해 시스템 유형을 변경합니다. 사용 설명서 또는 시스템 구성 설명서에 나와 있는 엔클로저에서 작동하도록 시스템 유형 변경(숙련된 기술자 전용).
   2. 랙 마운트 팬 슈라우드를 제거합니다. ThinkEdge SE100 사용 설명서의 팬 슈라우드 제거를 참조하십시오.
   3. 노드에 팬 모듈을 설치하십시오. ThinkEdge SE100 사용 설명서의 팬 모듈 설치를 참조하십시오.
   4. 데스크톱 마운트 팬 슈라우드를 설치합니다. ThinkEdge SE100 사용 설명서의 팬 슈라우드 설치를 참조하십시오.

절차

1. 랙에 케이블 관리 암(CMA)이 설치되어 있는 경우 먼저 이를 제거하십시오.
2. 해당하는 경우 레일 뒷면에 설치된 M6 나사를 제거합니다.
   그림 6. 나사 제거

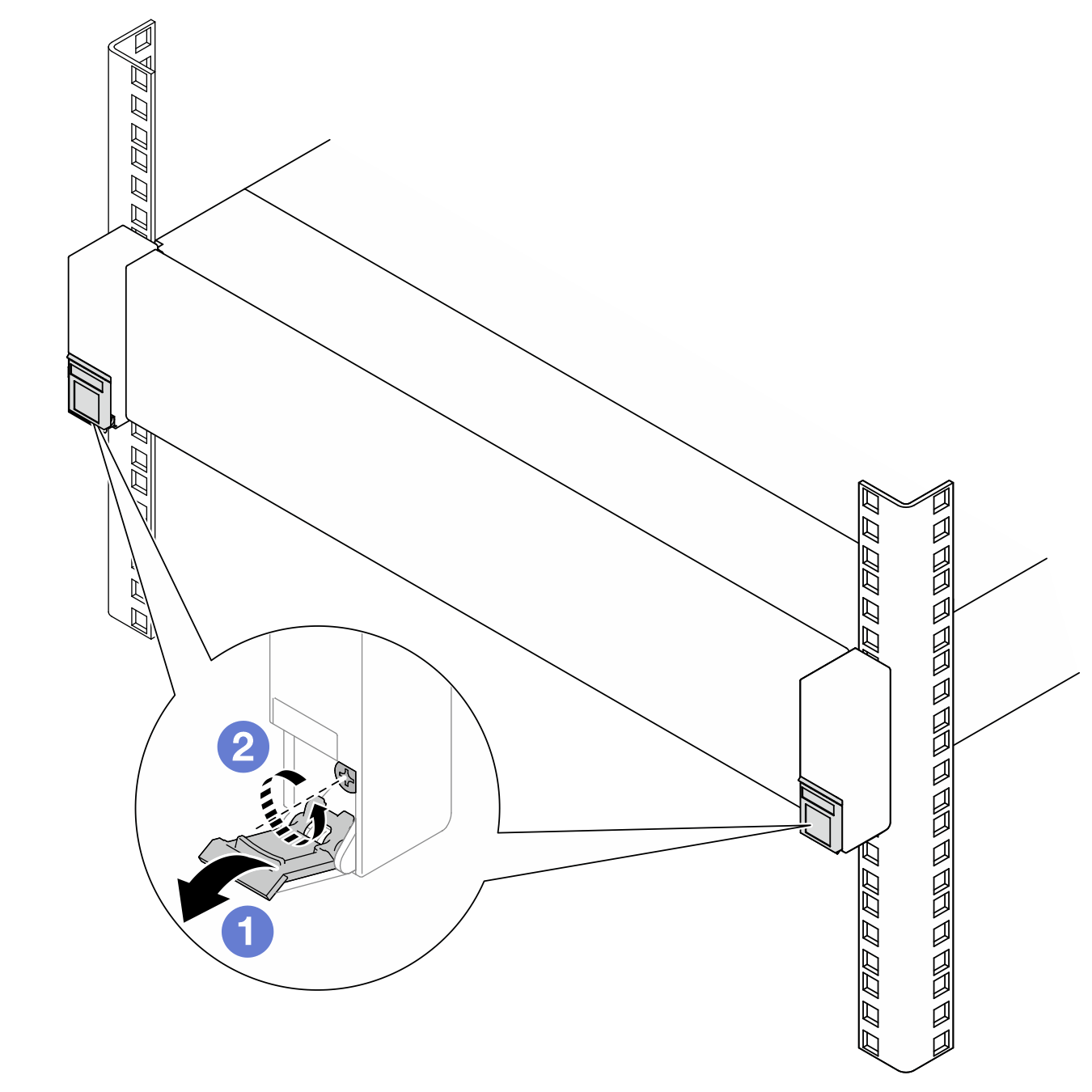

3. 앞면의 랙에서 엔클로저를 분리합니다.
   그림 7. 랙에서 엔클로저 분리






   1. 랙 래치의 덮개를 아래로 젖힙니다.
   2. 엔클로저를 고정하는 나사를 풉니다.

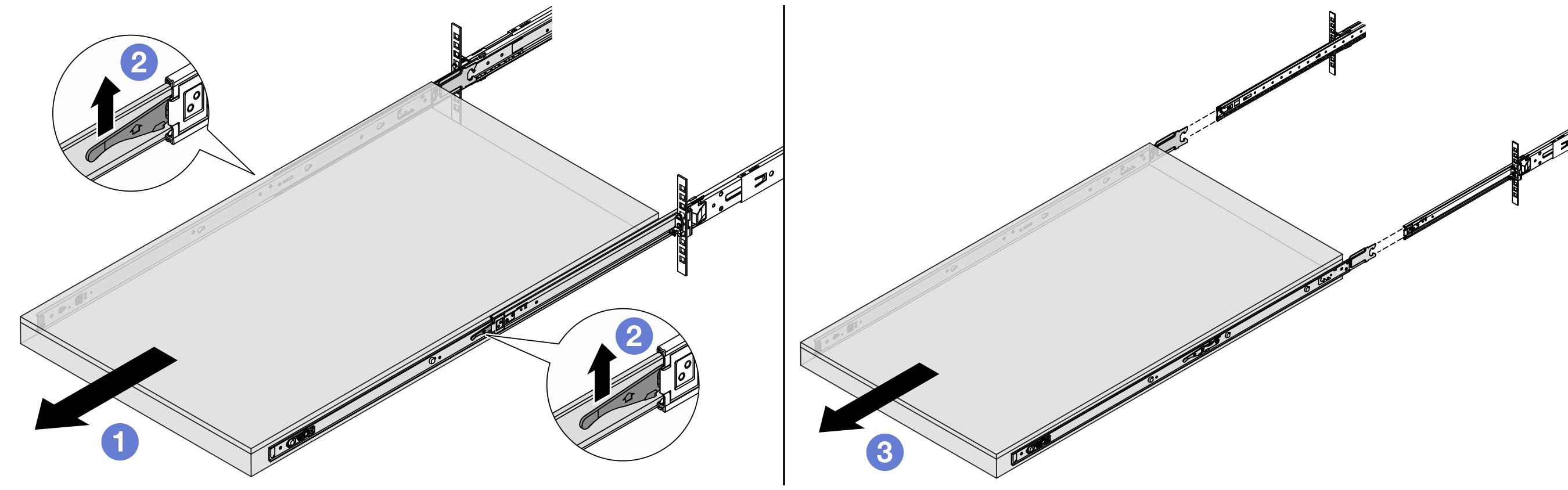

4. 랙에서 엔클로저를 제거하십시오.
   그림 8. 엔클로저 꺼내기






   1. 엔클로저를 멈출 때까지 끝까지 밀어 내십시오.
   2. 레일에서 래치를 위로 미십시오.
   3. 엔클로저를 들어 올려 레일에서 완전히 제거하십시오. 엔클로저를 평평하고 견고한 표면에 놓으십시오.

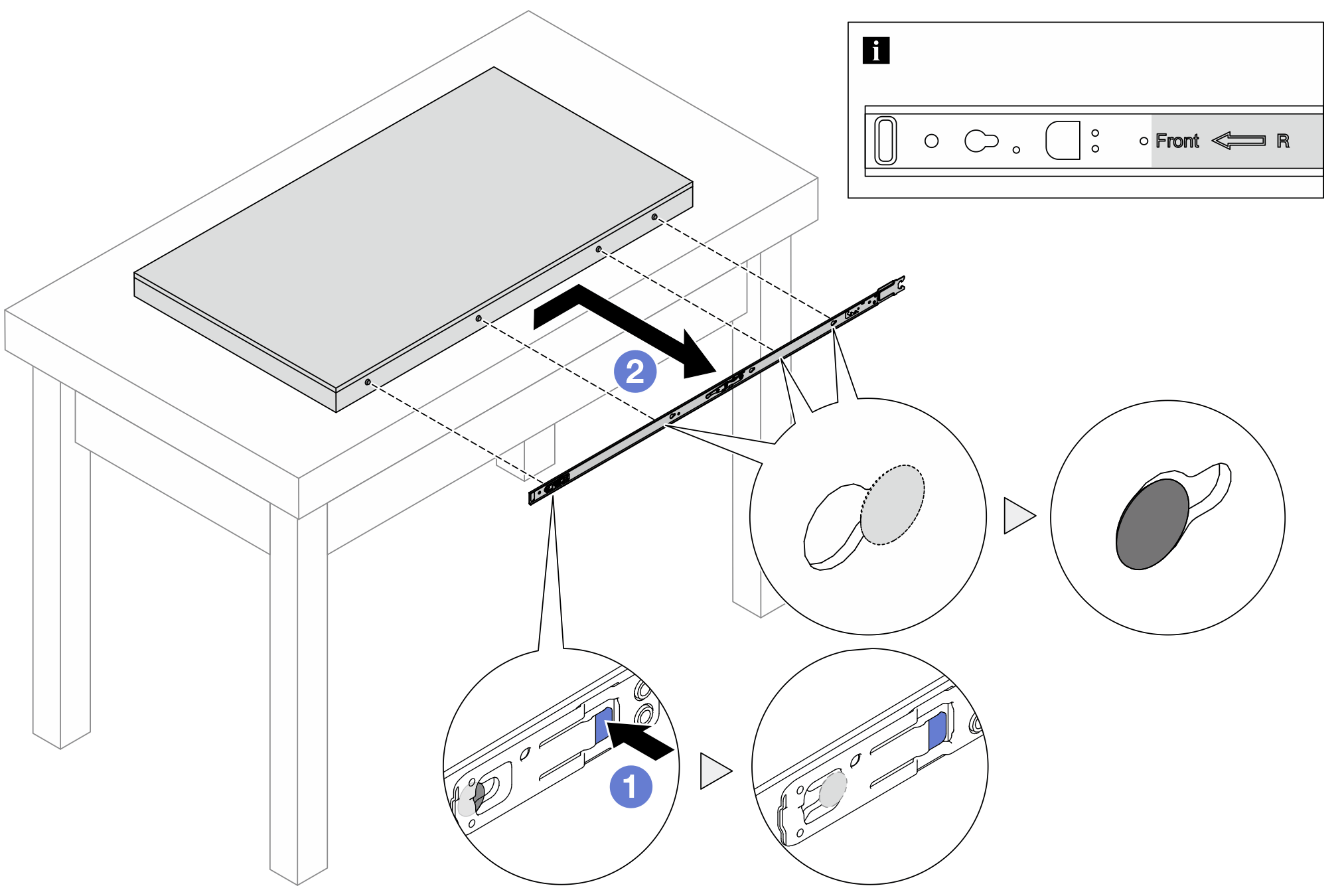

5. 필요한 경우 엔클로저에서 내부 레일을 제거합니다.
   그림 9. 내부 레일 제거






   1. 파란색 탭을 눌러 래치를 해제하십시오.
   2. 서버의 T핀이 내부 레일에서 분리될 때까지 내부 레일을 뒤로 미십시오.
6. 이전 단계를 다른 레일에 반복하십시오.
