Retrait d’un nœud de l’armoire

Procédure

1. Desserrez les quatre vis imperdables de chaque côté du support de transport.
   Figure 1. Desserrage des vis

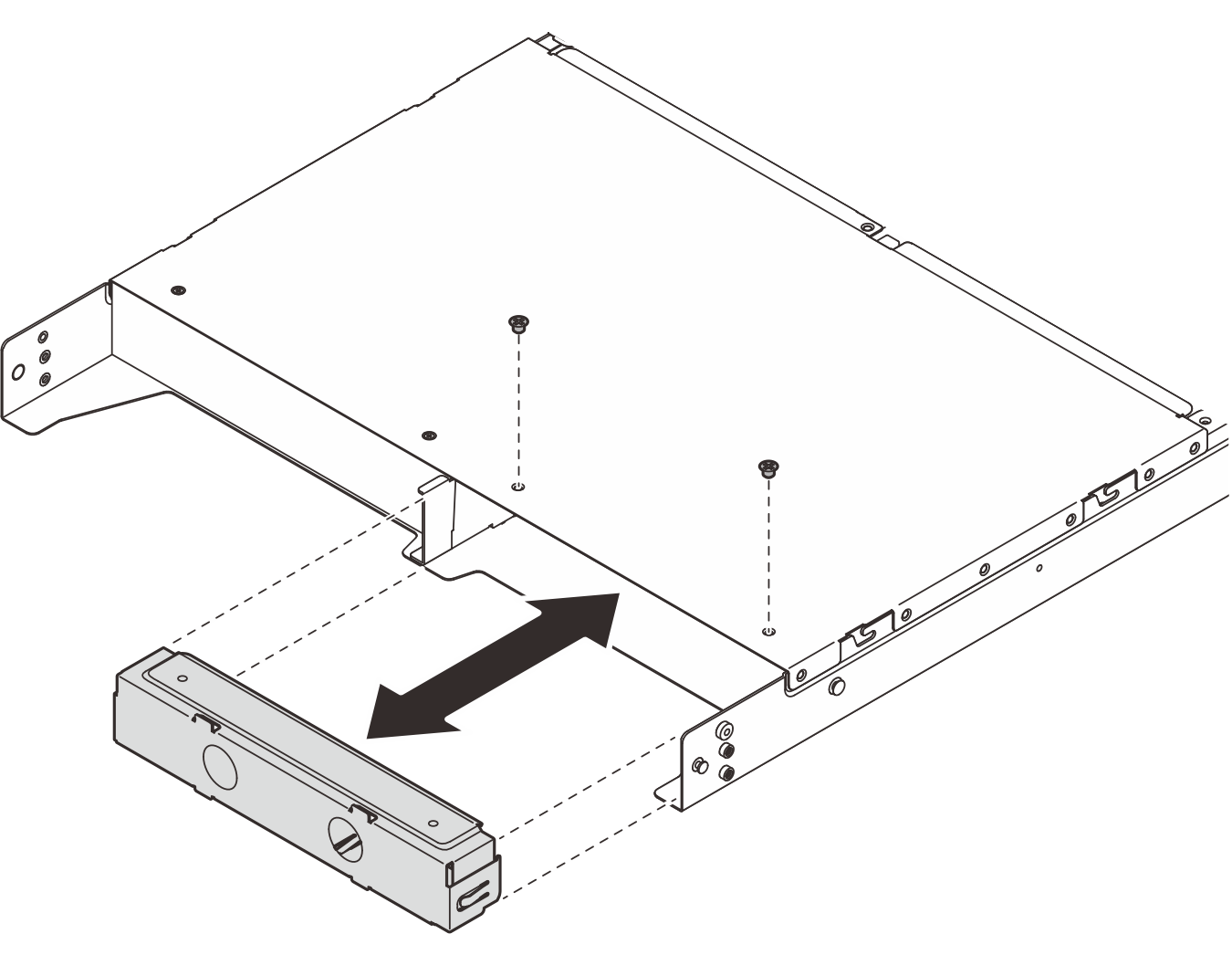

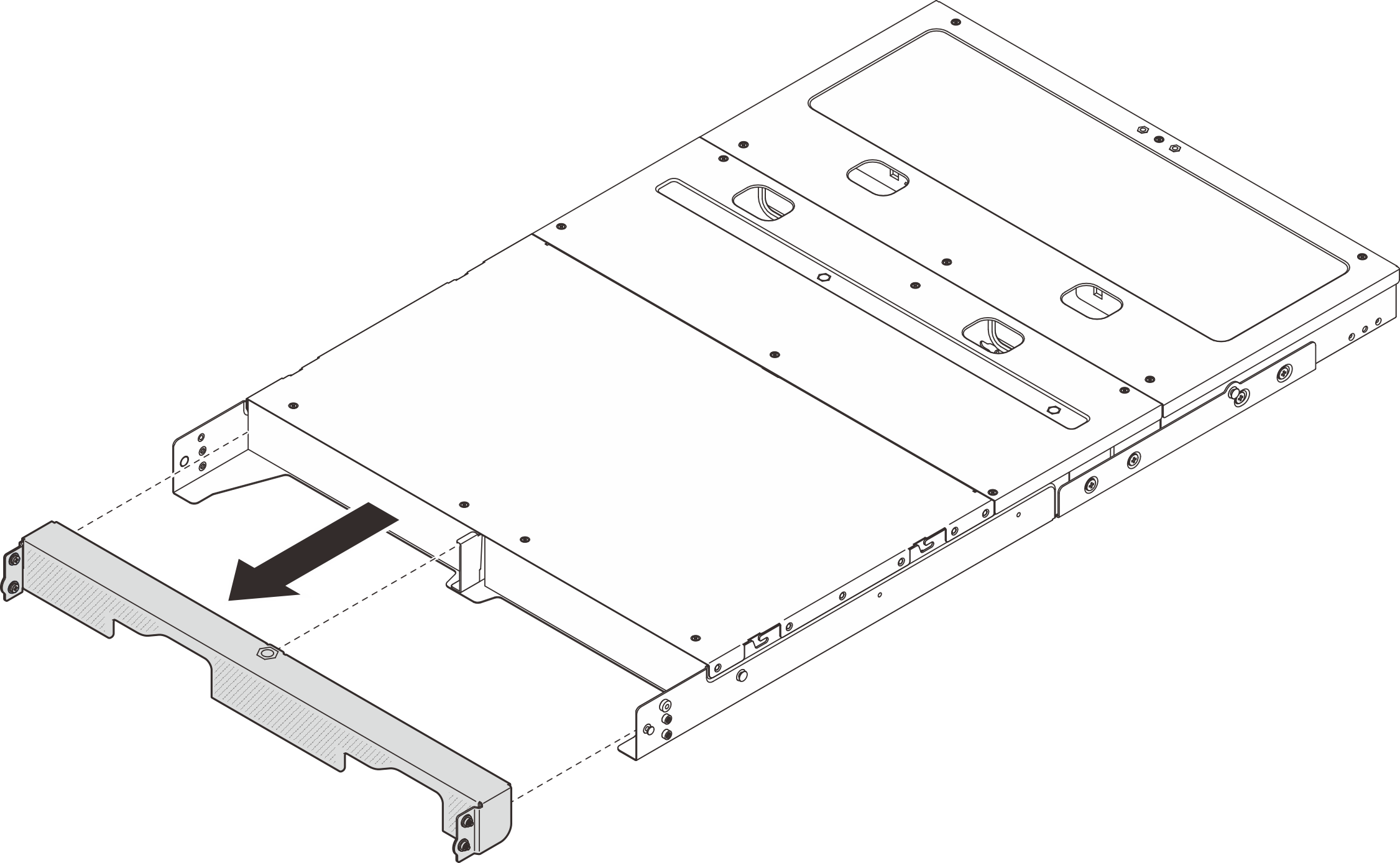

2. Tirez sur le support de transport pour le retirer du boîtier.
   Figure 2. Retrait du support de transport



Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le carter central. Voir Retrait du carter supérieur central.
   2. Retirez la grille d’aération. Voir Retrait de la grille d’aération.
   3. Débranchez tous les câbles du nœud. Procédez comme suit pour retirer le câble de l’adaptateur d’alimentation :
      1. Utilisez un tournevis à lame plate afin de desserrer la vis qui bloque le câble d’alimentation.
      2. Dégagez le câble d’alimentation du nœud.

      Figure 3. Retrait du câble d’alimentation


2. Le connecteur de la carte de contrôleur de ventilation, à l’arrière du nœud, est doté d’un capuchon anti-poussière. Assurez-vous de bien recouvrir le connecteur avec le capuchon après avoir déconnecté le câble.

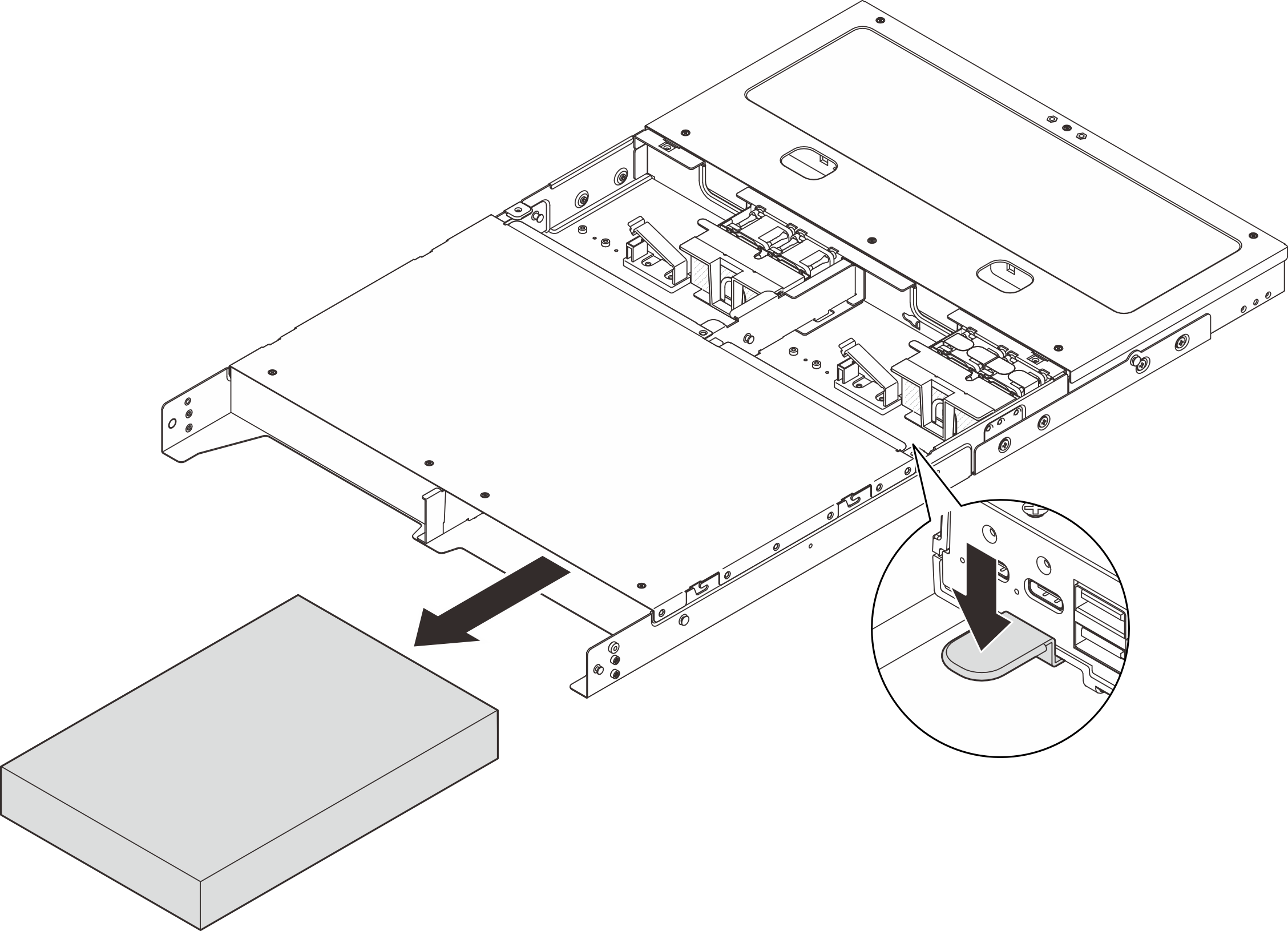

3. Appuyez sur la patte de déverrouillage derrière le nœud et maintenez-la enfoncée, puis retirez le nœud du boîtier.
   Figure 4. Retrait du nœud



   Remarque

   Une baie de nœud doit être installée avec un nœud ou un obturateur de nœud. Pour installer un obturateur de nœud, insérez-le dans la baie de nœud ; puis fixez l'obturateur avec deux vis.

   Figure 5. Installation de l'obturateur de nœud


4. (Facultatif) Si le nœud ne doit pas être réinstallé dans le boîtier, procédez comme suit :
   1. Changez le type de machine pour assurer un fonctionnement correct. Voir Modification du type de machine pour son fonctionnement dans un boîtier (technicien certifié uniquement).
   2. Retirez un capotage de ventilateur (montage en armoire). Voir « Retrait d’un capotage de ventilateur » dans le Guide d’utilisation du ThinkEdge SE100.
   3. Installez les modules ventilateur sur le nœud. Voir « Installation d’un module ventilateur » dans le Guide d’utilisation du ThinkEdge SE100.
   4. Installez un capotage de ventilateur (montage sur bureau). Voir « Installation d’un capotage de ventilateur » dans le Guide d’utilisation du ThinkEdge SE100.

Procédure

1. Si l’armoire est dotée d’un bras de routage des câbles (CMA) retirez-le en premier.
2. Le cas échéant, retirez les vis M6 installées à l’arrière des glissières.
   Figure 6. Retrait de la vis

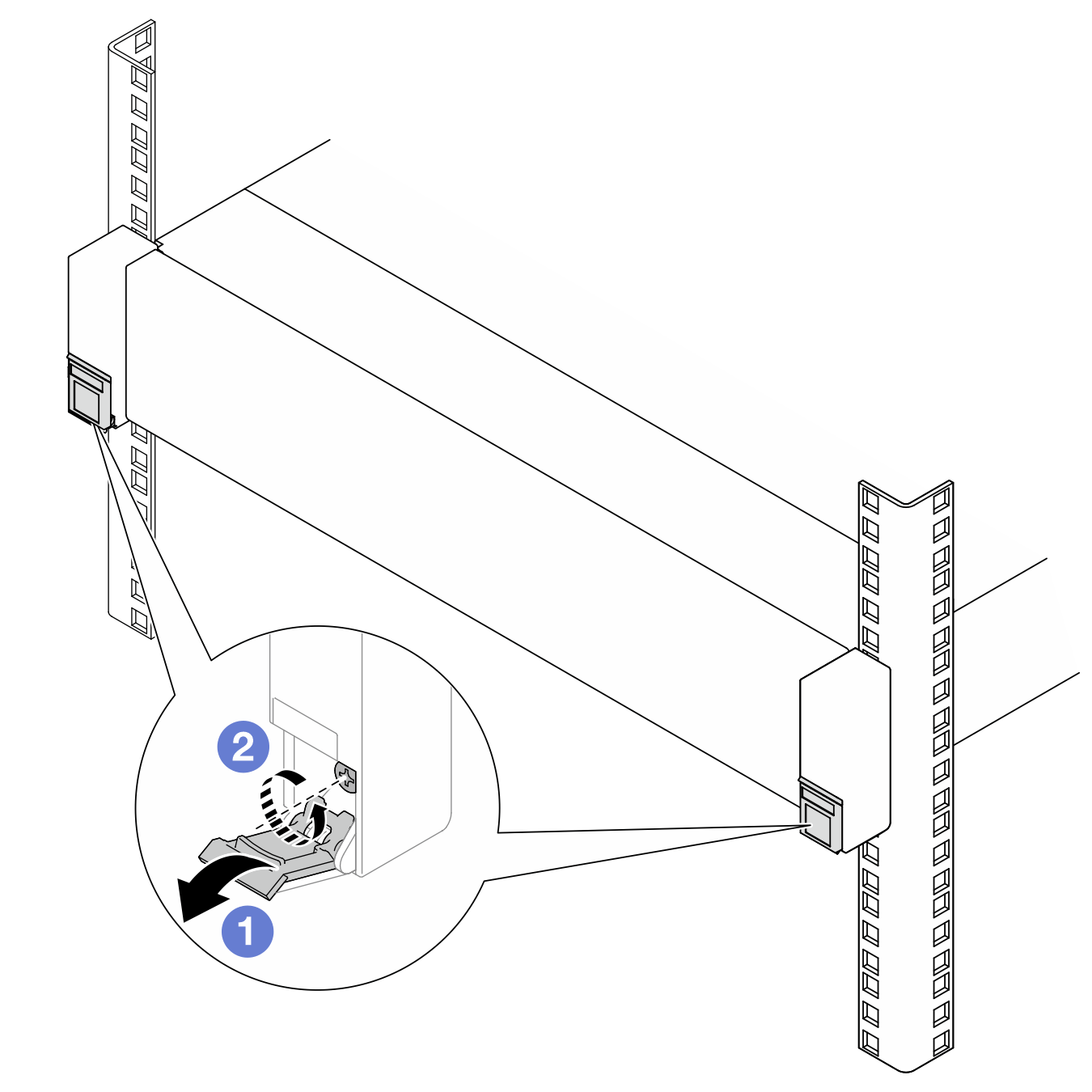

3. Dégagez le boîtier de l’armoire sur l’avant.
   Figure 7. Dégagement du boîtier de l’armoire






   1. Renversez les caches des loquets de l’armoire.
   2. Desserrez les vis qui fixent le boîtier.

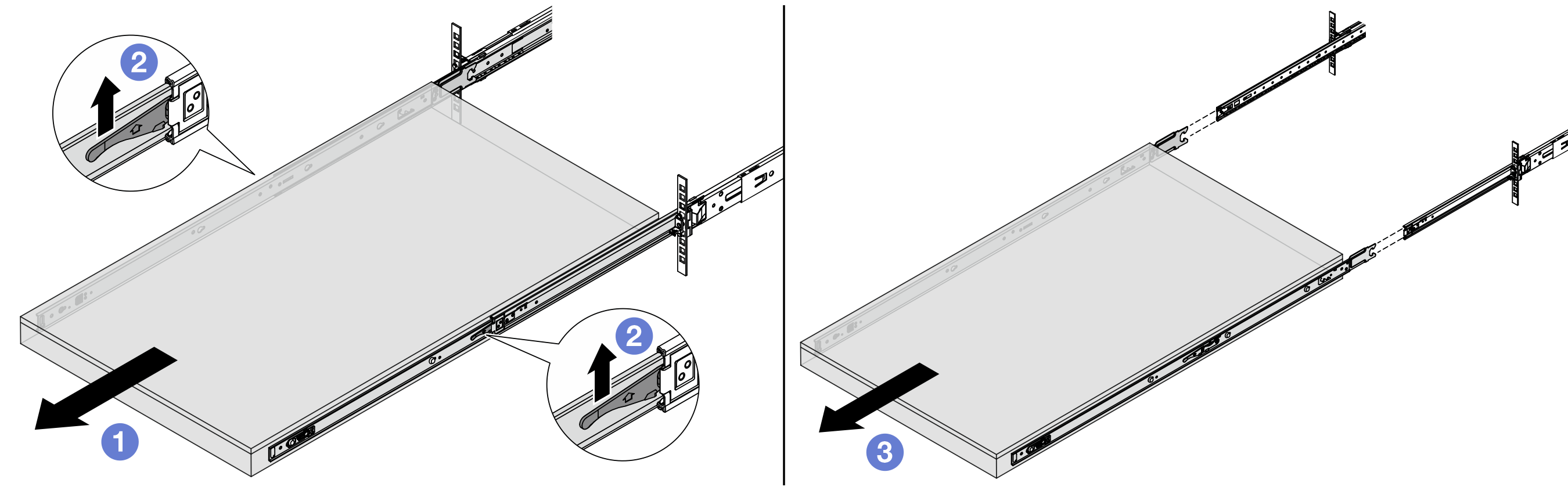

4. Retirez le boîtier de l’armoire.
   Figure 8. Extraction du boîtier






   1. Faites coulisser le boîtier jusqu’à la butée.
   2. Relevez les taquets situés sur les glissières.
   3. Soulevez le boîtier afin de le retirer complètement des glissières. Placez le boîtier sur une surface plane et solide.

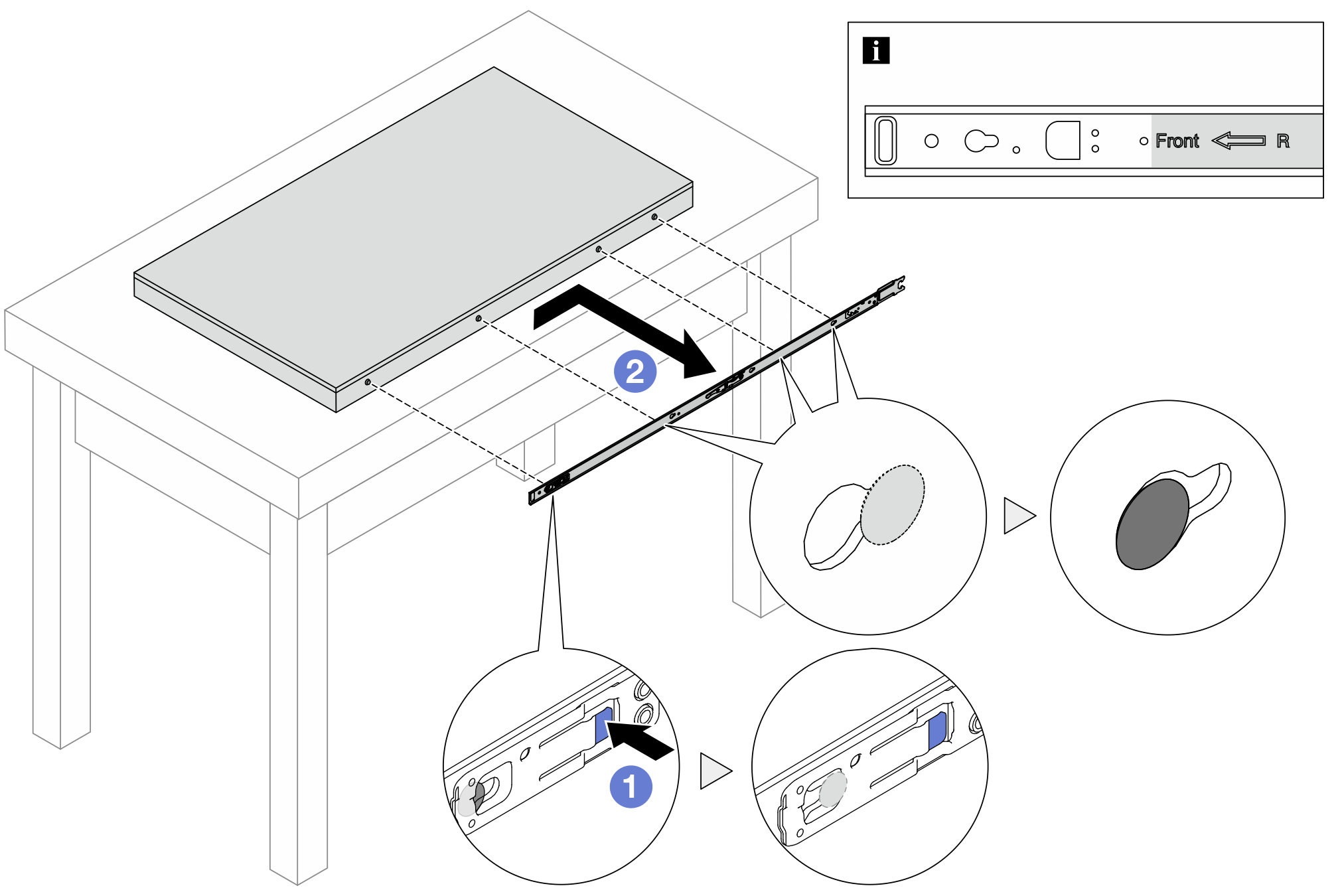

5. Si nécessaire, retirez les glissières internes du boîtier.
   Figure 9. Retrait des glissières internes






   1. Appuyez sur la patte bleue pour dégager le taquet.
   2. Poussez la glissière interne vers l’arrière, jusqu’à ce que les broches en T du boîtier se dégagent de la glissière interne.
6. Répétez l’étape précédente sur l’autre glissière.
