Retrait du carter supérieur central

Suivez les instructions de cette section pour retirer le carter supérieur central.

S014
shock hazard
ATTENTION
Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.
S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières à coulissement de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Retrait d’un nœud de l’armoire.

  • Avant de mettre le serveur sous tension, installez le carter supérieur pour assurer une ventilation et un refroidissement corrects du système. Si vous utilisez le serveur sans carter supérieur, vous risquez d’endommager les composants serveur.

Procédure

Retirez le carter supérieur central.

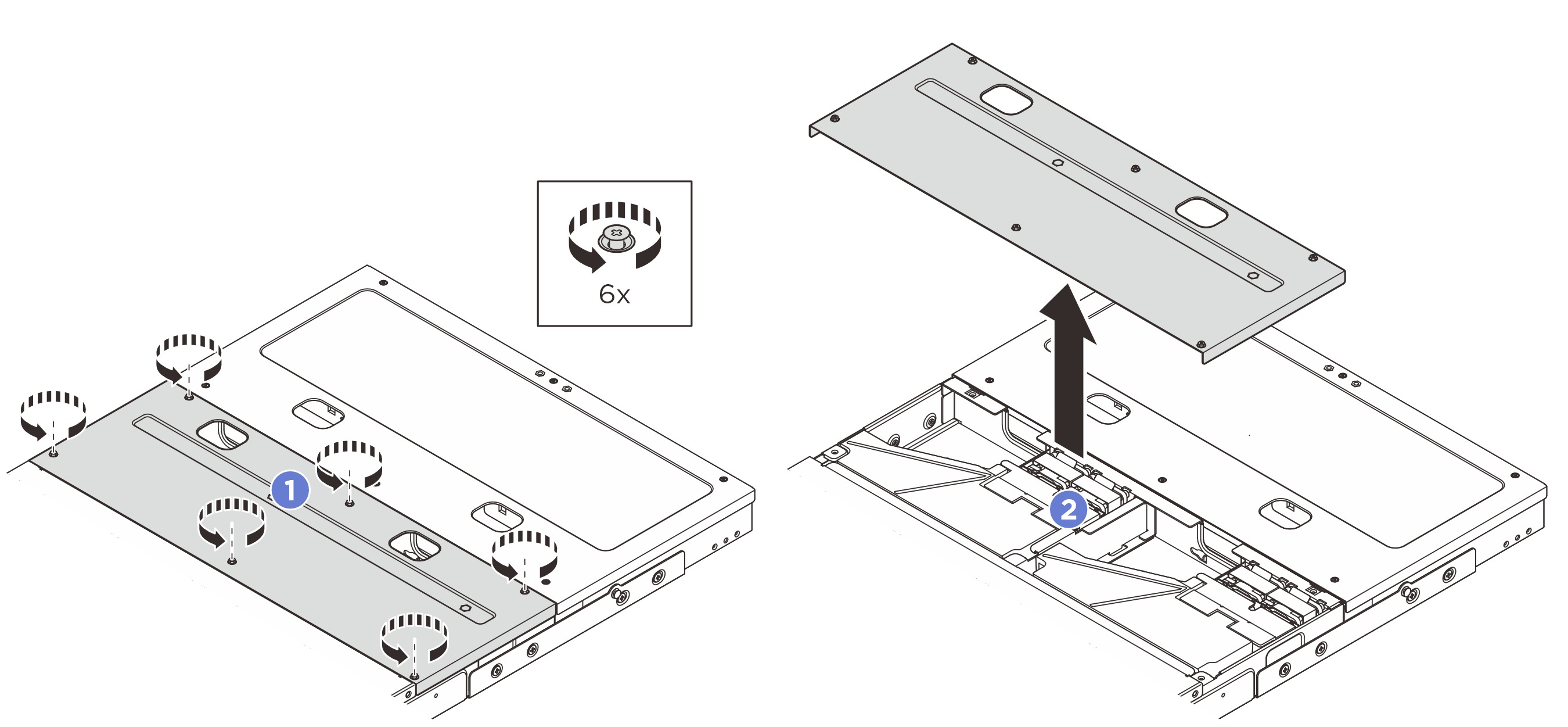

Retrait du carter supérieur central du boîtier 1U2N

  1. Desserrez les six vis imperdables sur le capot supérieur central.
  2. Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
    Figure 1. Retrait du carter supérieur central du boîtier 1U2N

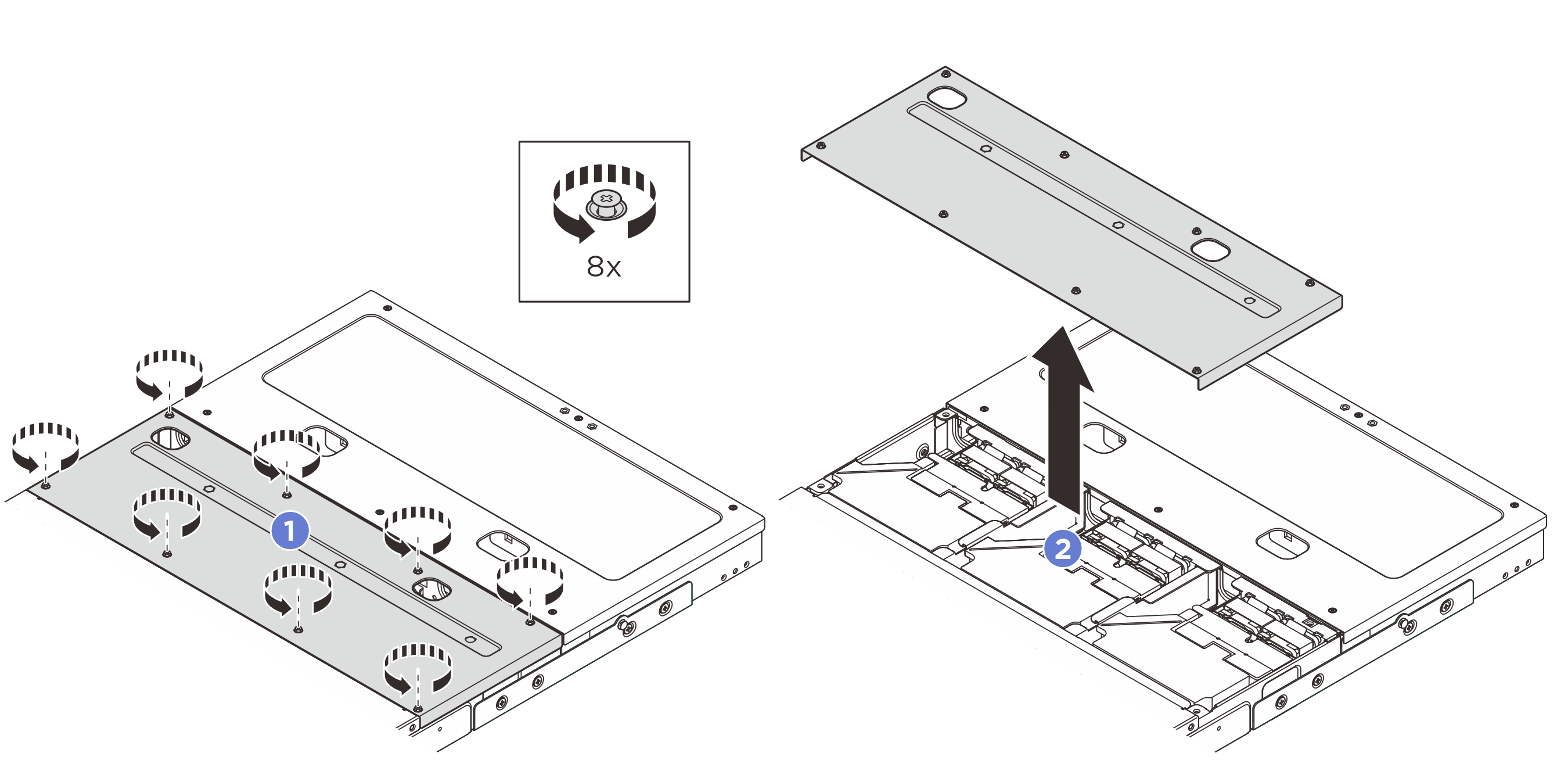

Retrait du carter supérieur central du boîtier 1U3N

  1. Desserrez les huit vis imperdables sur le capot supérieur central.
  2. Soulevez le carter supérieur central pour le retirer du boîtier et placez-le sur une surface propre et plane.
    Figure 2. Retrait du carter supérieur central du boîtier 1U3N

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation du carter supérieur central.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
