卸下中间顶盖

按照本节中的说明卸下中间顶盖。

S014
shock hazard
警告
当前电压等级、电流等级和能级可能构成危险。仅限合格的技术服务人员卸下贴有标签的外盖。
S033
240VA shock hazard
警告

当前能级可能构成危险。电压已达到危险等级，如发生金属性短路，可能因热量释放而造成金属喷溅和/或烧伤。

关于本任务

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 如果机柜安装在机架中，请将机柜沿机架滑动导轨向外拉出以便能够操作顶盖，或将机柜从机架上卸下。请参阅从机架中卸下节点。

  • 为了保持正常散热和空气流通，在打开服务器电源之前，请先安装顶盖。卸下顶盖后运行服务器可能会损坏服务器组件。

过程

卸下中间顶盖。

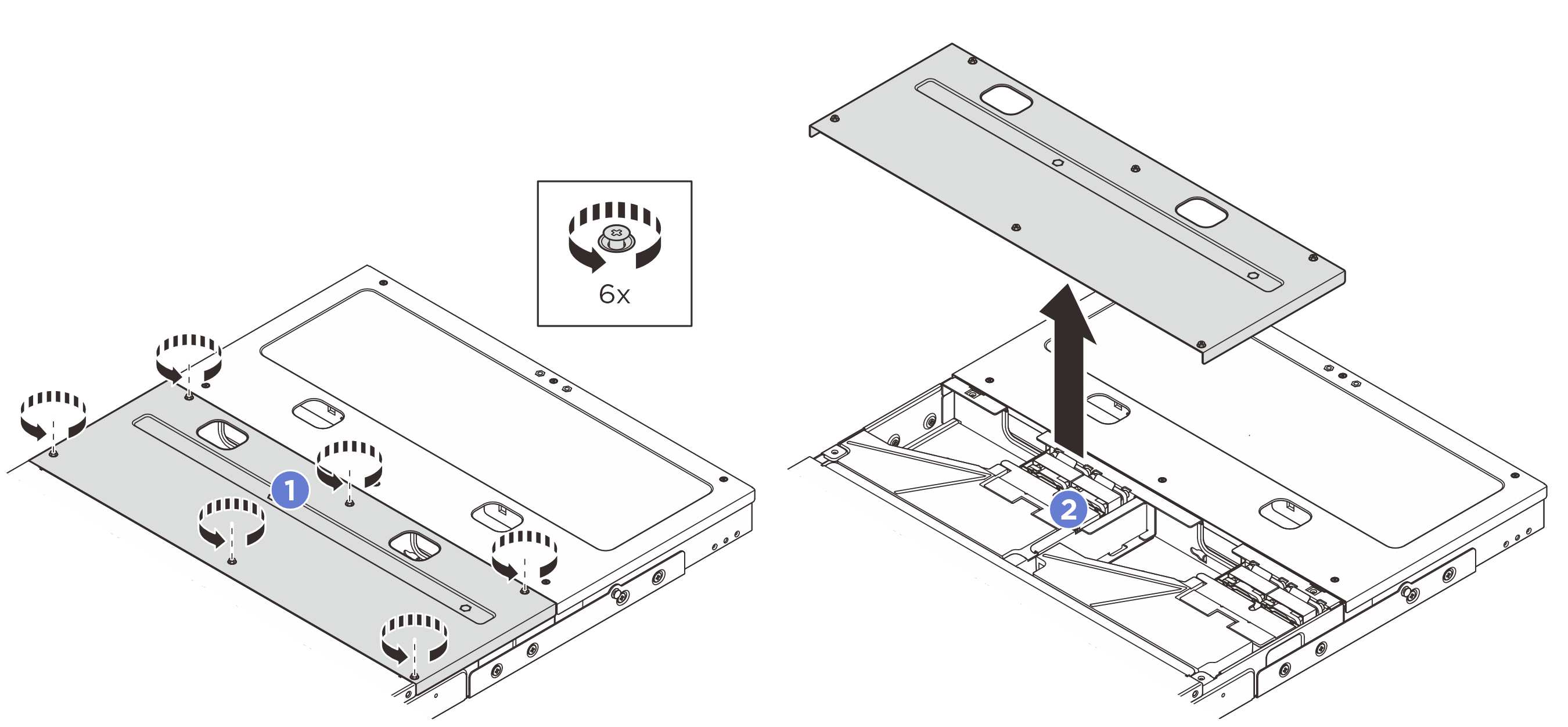

卸下 1U2N 机柜的中间顶盖

  1. 拧松中间顶盖上的六颗松不脱螺钉。
  2. 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。
    图 1. 卸下 1U2N 机柜的中间顶盖

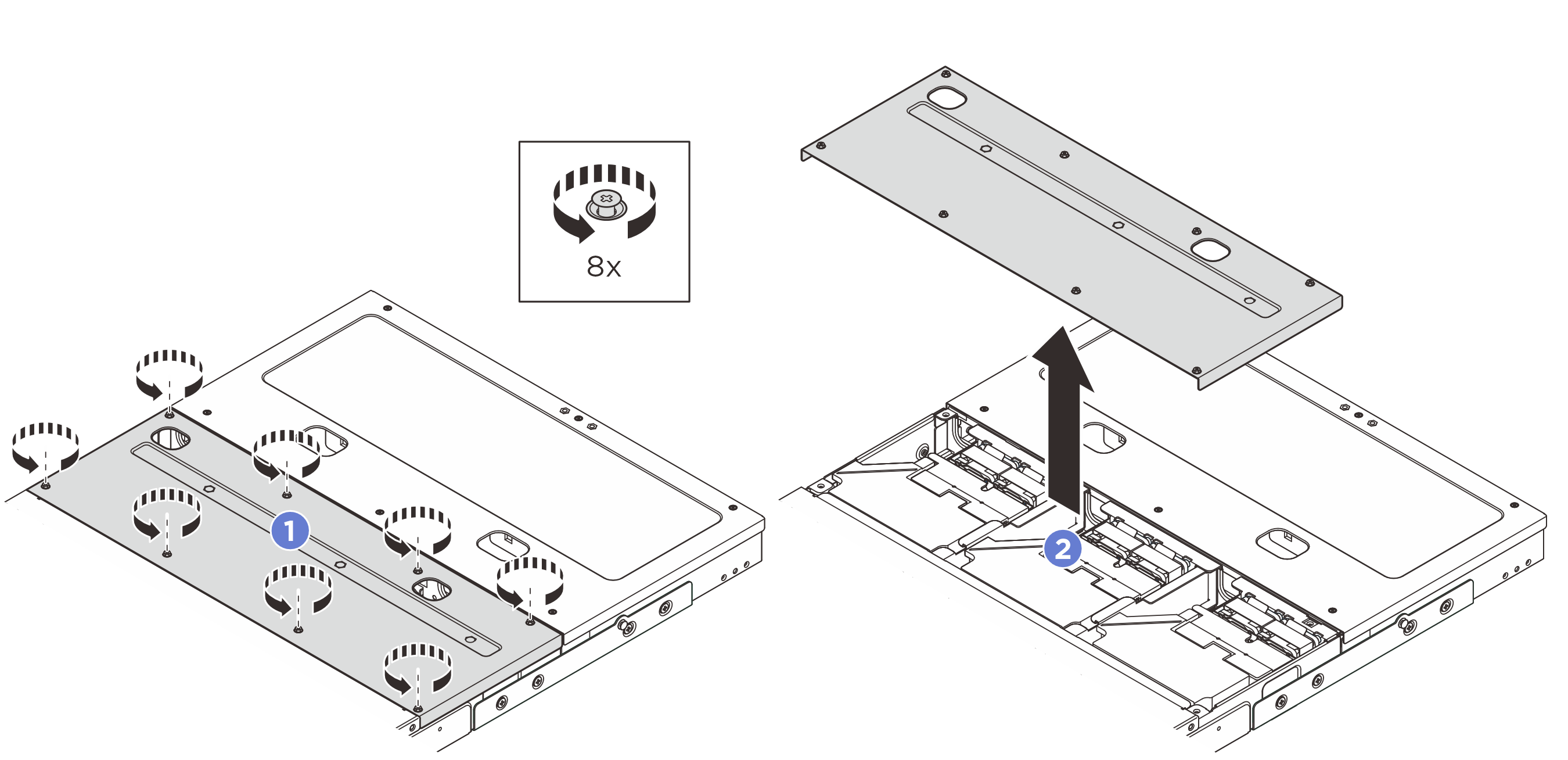

卸下 1U3N 机柜的中间顶盖

  1. 拧松中间顶盖上的八颗松不脱螺钉。
  2. 将中间顶盖从机柜上提起，并放置在平坦清洁的表面上。
    图 2. 卸下 1U3N 机柜的中间顶盖

完成之后

  1. 安装替换单元。请参阅安装中间顶盖。

  2. 如果要求您退回组件或可选设备，请按照所有包装说明进行操作，并使用装运时提供给您的所有包装材料。
