Installation du carter supérieur central
Suivez les instructions de cette section pour installer le carter supérieur central.
À propos de cette tâche
Avertissement
Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
Vérifiez que tous les composants ont été remontés correctement et que vous n’avez pas oublié d’outils ou de vis à l’intérieur du serveur.
Vérifiez que tous les câbles internes sont correctement acheminés. Voir Guide de cheminement interne des câbles du boîtier ThinkEdge SE100.
Procédure
Installez le carter supérieur central.

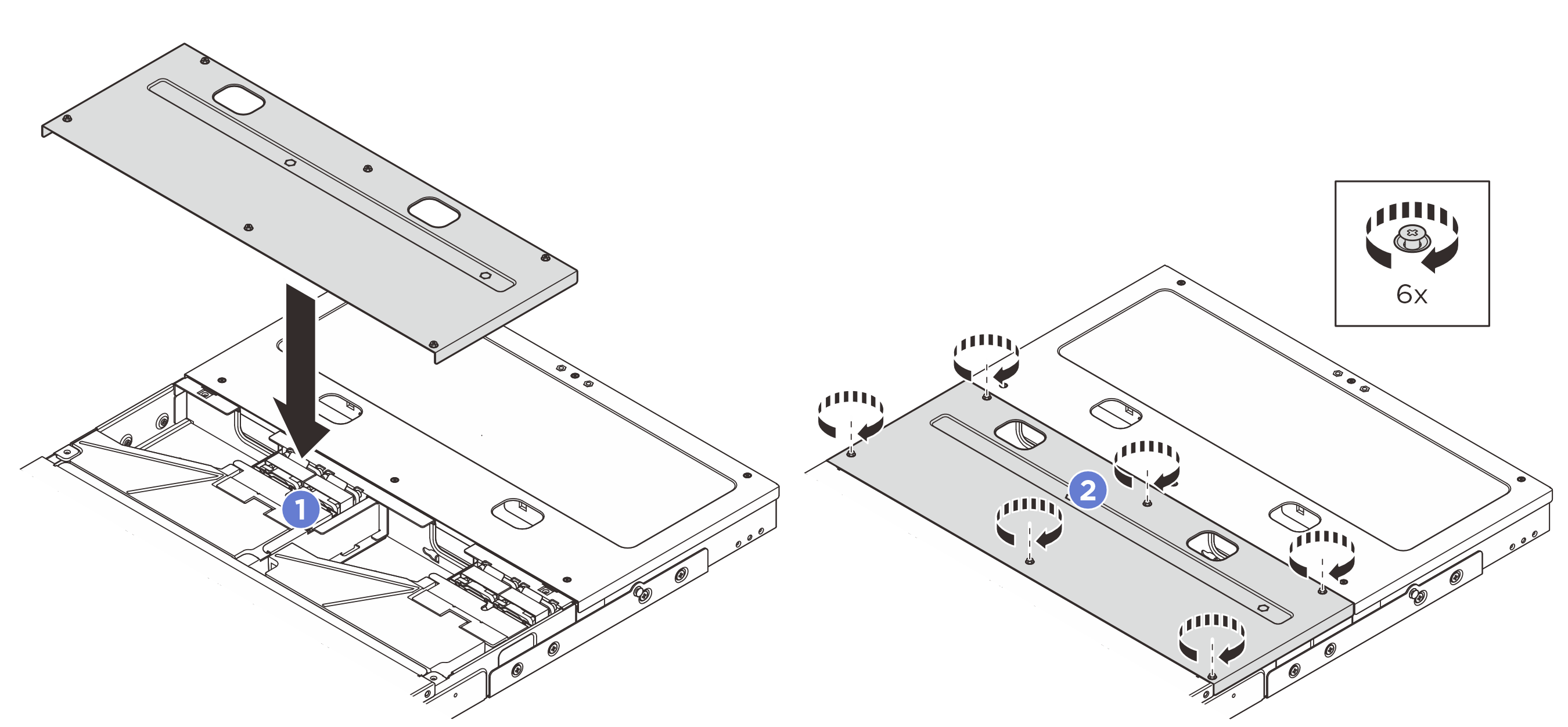

Installation du carter supérieur central du boîtier 1U2N
Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
Serrez les six vis imperdables pour fixer le carter supérieur central.Figure 1. Installation du carter supérieur central du boîtier 1U2N

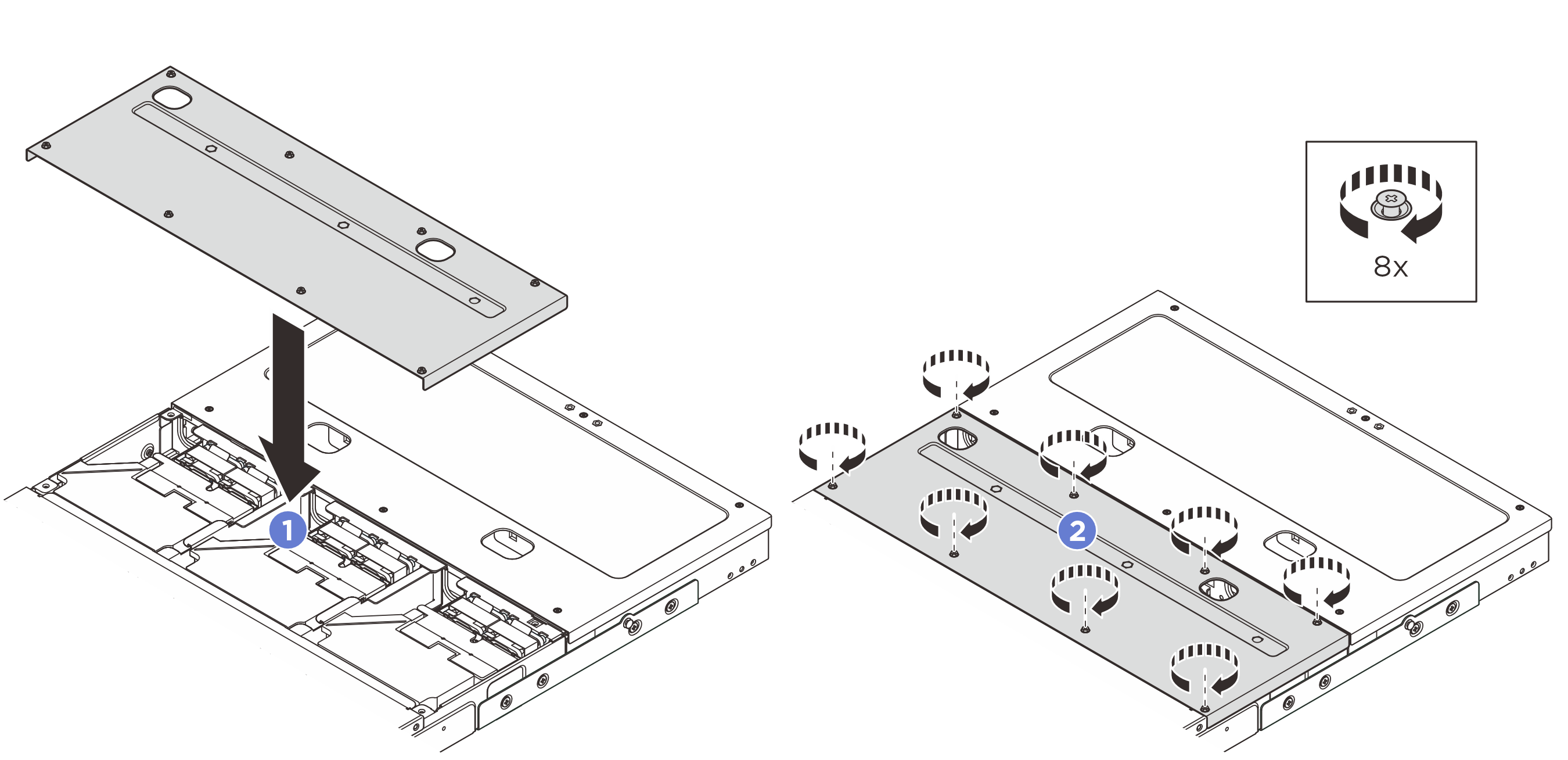

Installation du carter supérieur central du boîtier 1U3N
- Placez le carter supérieur central sur le dessus du boîtier, les deux côtés alignés.
- Serrez les huit vis imperdables pour fixer le carter supérieur central.Figure 2. Installation du carter supérieur central du boîtier 1U3N
Après avoir terminé
- Terminez de remplacer les composants. Voir Fin du remplacement des composants.
- Installation du boîtier dans l’armoire. Voir Installation d’un nœud sur l’armoire.
