Mittlere obere Abdeckung installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um die mittlere obere Abdeckung zu installieren.
Zu dieser Aufgabe
Achtung
Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
Vergewissern Sie sich, dass alle Komponenten ordnungsgemäß erneut installiert wurden und dass keine Werkzeuge oder lose Schrauben im Inneren des Servers verblieben sind.
Stellen Sie sicher, dass alle internen Kabel ordnungsgemäß verlegt sind. Siehe ThinkEdge SE100 Gehäuse – Handbuch für interne Kabelführung.
Vorgehensweise
Installieren Sie die mittlere obere Abdeckung.
Mittlere obere Abdeckung des 1U2N Gehäuses installieren
Legen Sie die mittlere obere Abdeckung auf das Gehäuse. Richten Sie die beiden Seiten aus.

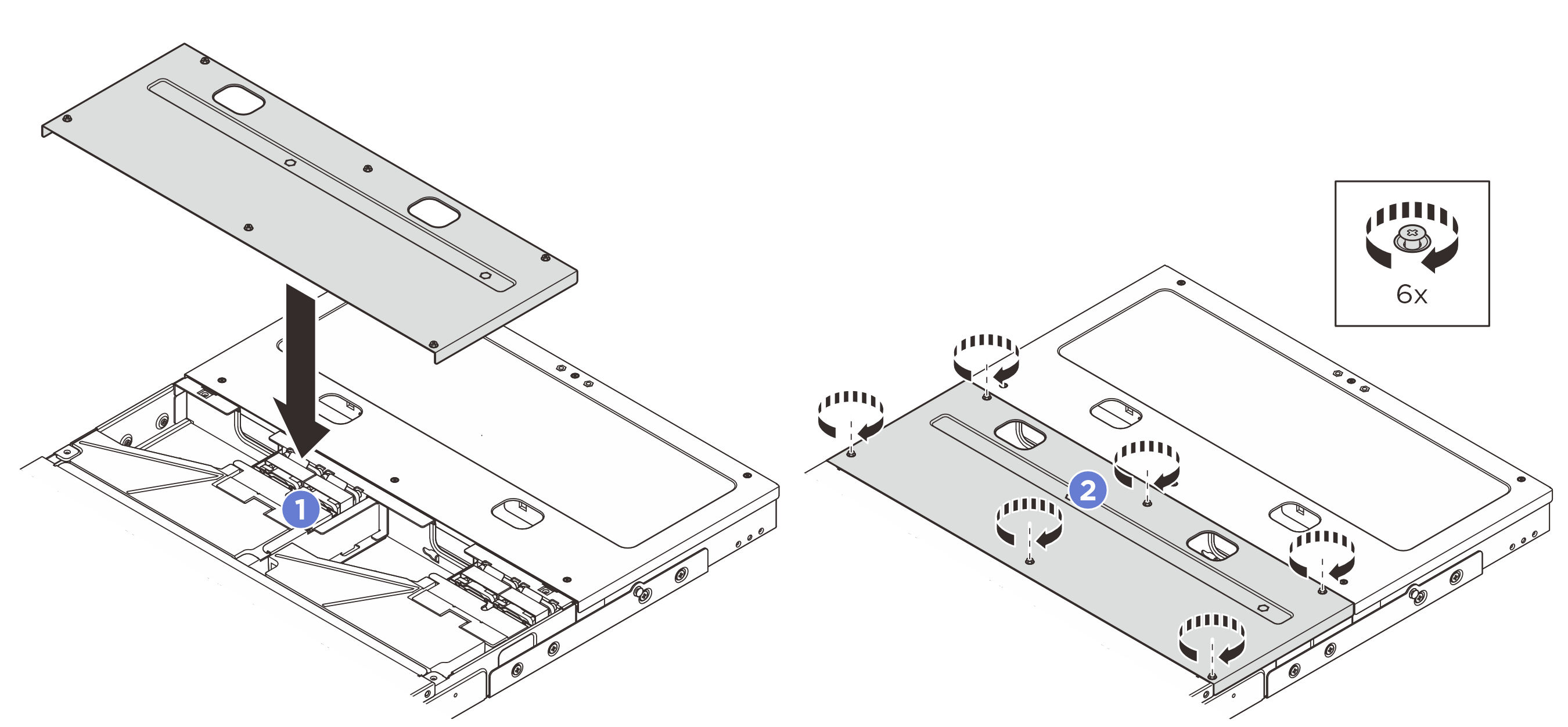

Ziehen Sie die sechs unverlierbaren Schrauben an, um die mittlere obere Abdeckung zu befestigen.Abbildung 1. Installieren der mittleren oberen Abdeckung des 1U2N Gehäuses
Mittlere obere Abdeckung des 1U3N Gehäuses installieren
- Legen Sie die mittlere obere Abdeckung auf das Gehäuse. Richten Sie die beiden Seiten aus.

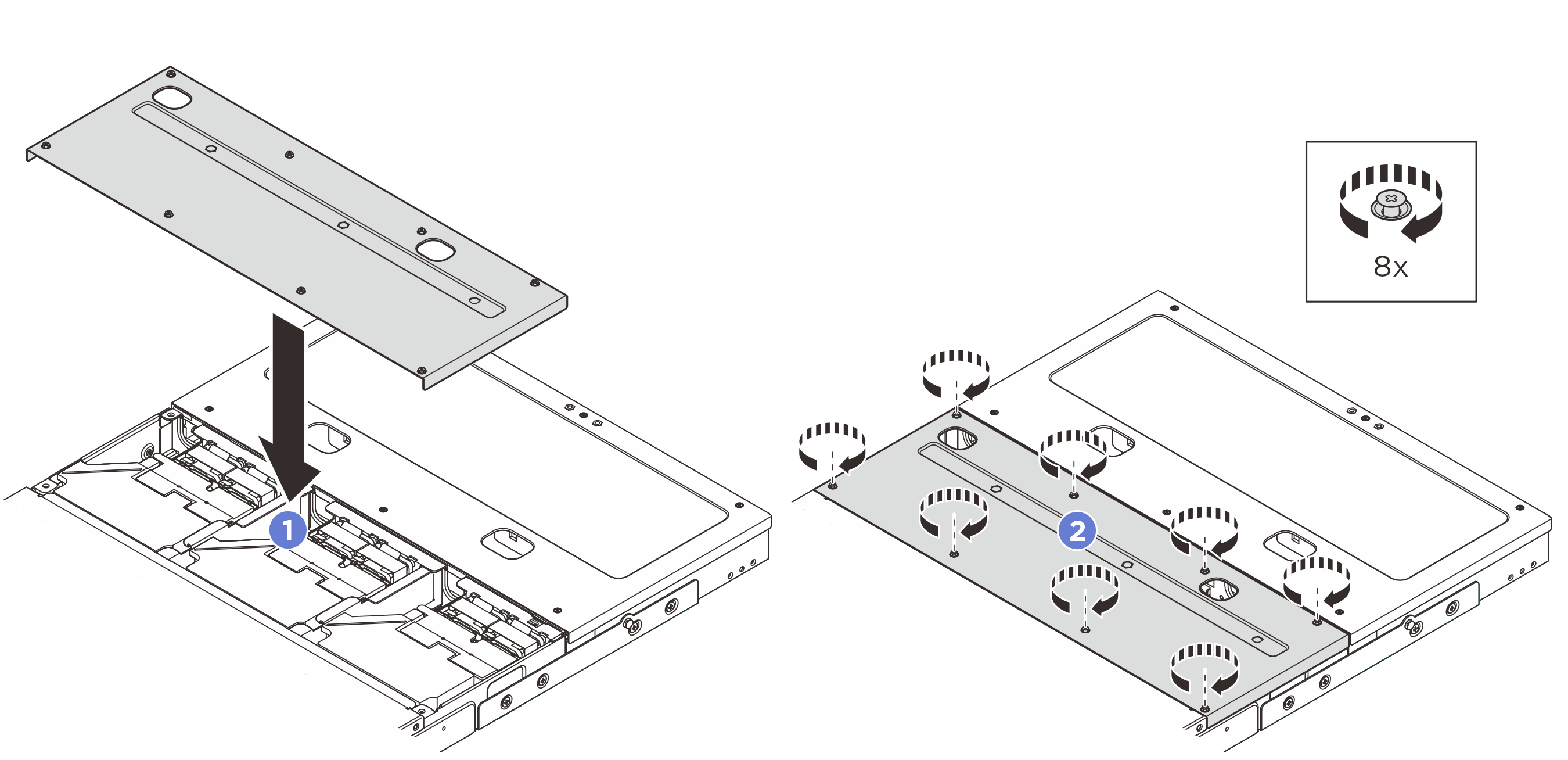

- Ziehen Sie die acht unverlierbaren Schrauben an, um die mittlere obere Abdeckung zu befestigen.Abbildung 2. Installieren der mittleren oberen Abdeckung des 1U3N Gehäuses
Nach dieser Aufgabe
- Schließen Sie den Austausch der Komponenten ab. Siehe Austausch von Komponenten abschließen.
- Installieren Sie das Gehäuse im Rack. Siehe Knoten im Rack installieren.
