Installazione del coperchio superiore centrale
Seguire le istruzioni riportate in questa sezione per installare il coperchio superiore centrale.
Informazioni su questa attività
Attenzione
Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.
Accertarsi che tutti i componenti siano stati riassemblati correttamente e che all'interno del server non siano rimasti utensili o viti non utilizzate.
Assicurarsi che tutti i cavi interni siano inseriti correttamente. Vedere Guida all'instradamento dei cavi interni dell'enclosure ThinkEdge SE100.
Procedura
Installare il coperchio superiore centrale.
Installazione del coperchio superiore centrale dell'enclosure 1U2N
Posizionare il coperchio superiore centrale sull'enclosure con entrambi i lati allineati.

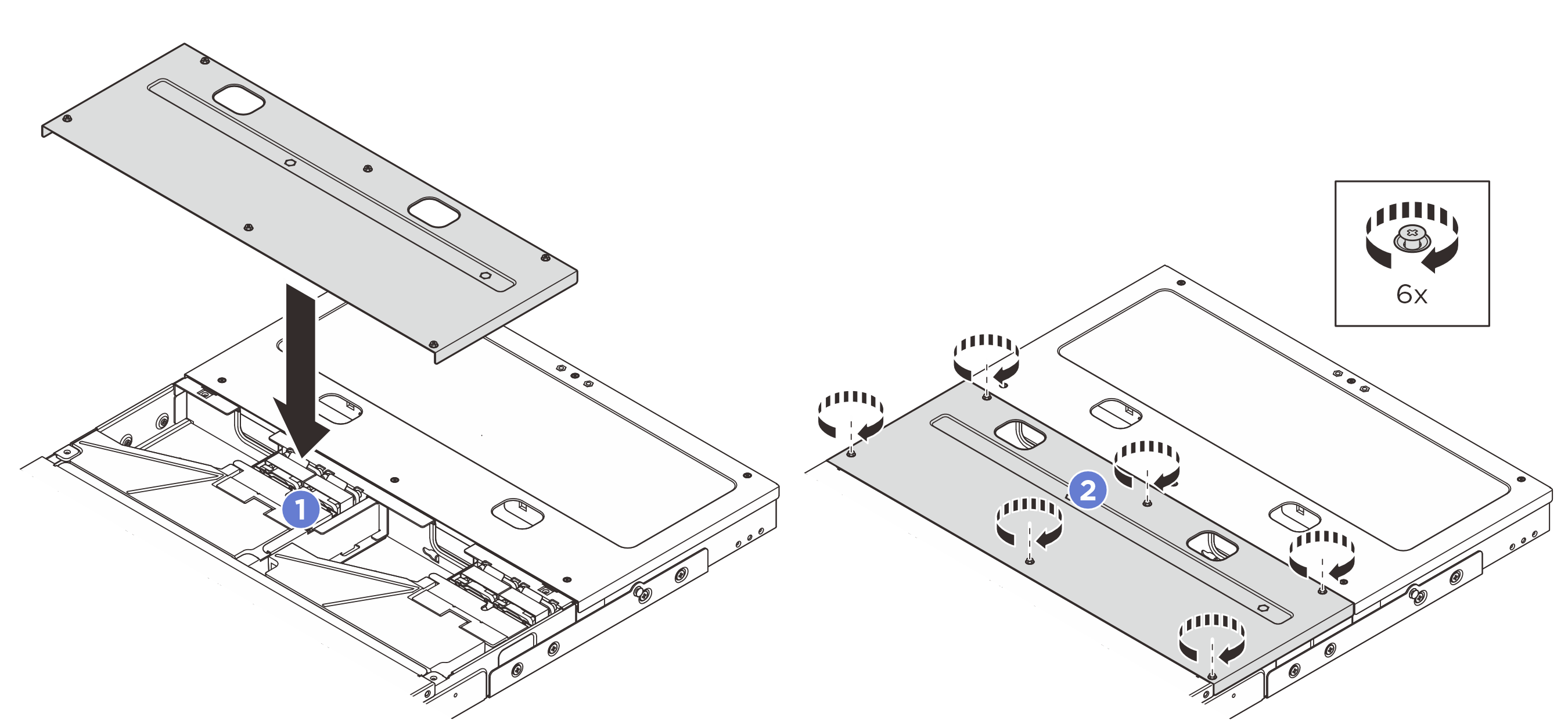

Serrare le sei viti prigioniere per fissare il coperchio superiore centrale.Figura 1. Installazione del coperchio superiore centrale dell'enclosure 1U2N
Installazione del coperchio superiore centrale dell'enclosure 1U3N
- Posizionare il coperchio superiore centrale sull'enclosure con entrambi i lati allineati.
- Serrare le otto viti prigioniere per fissare il coperchio superiore centrale.Figura 2. Installazione del coperchio superiore centrale dell'enclosure 1U3N
Dopo aver terminato
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
- Installare l'enclosure nel rack. Vedere Installazione di un nodo nel rack.
