Instalar a tampa superior central
Siga as instruções nesta seção para instalar a tampa superior central.
Sobre esta tarefa
Atenção
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Certifique-se de que todos os componentes tenham sido recolocados corretamente e que nenhuma ferramenta ou parafusos soltos tenham sido deixados dentro do servidor.
Certifique-se de que os cabos internos estão roteados corretamente. Consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.
Procedimento
Instale a tampa superior central.

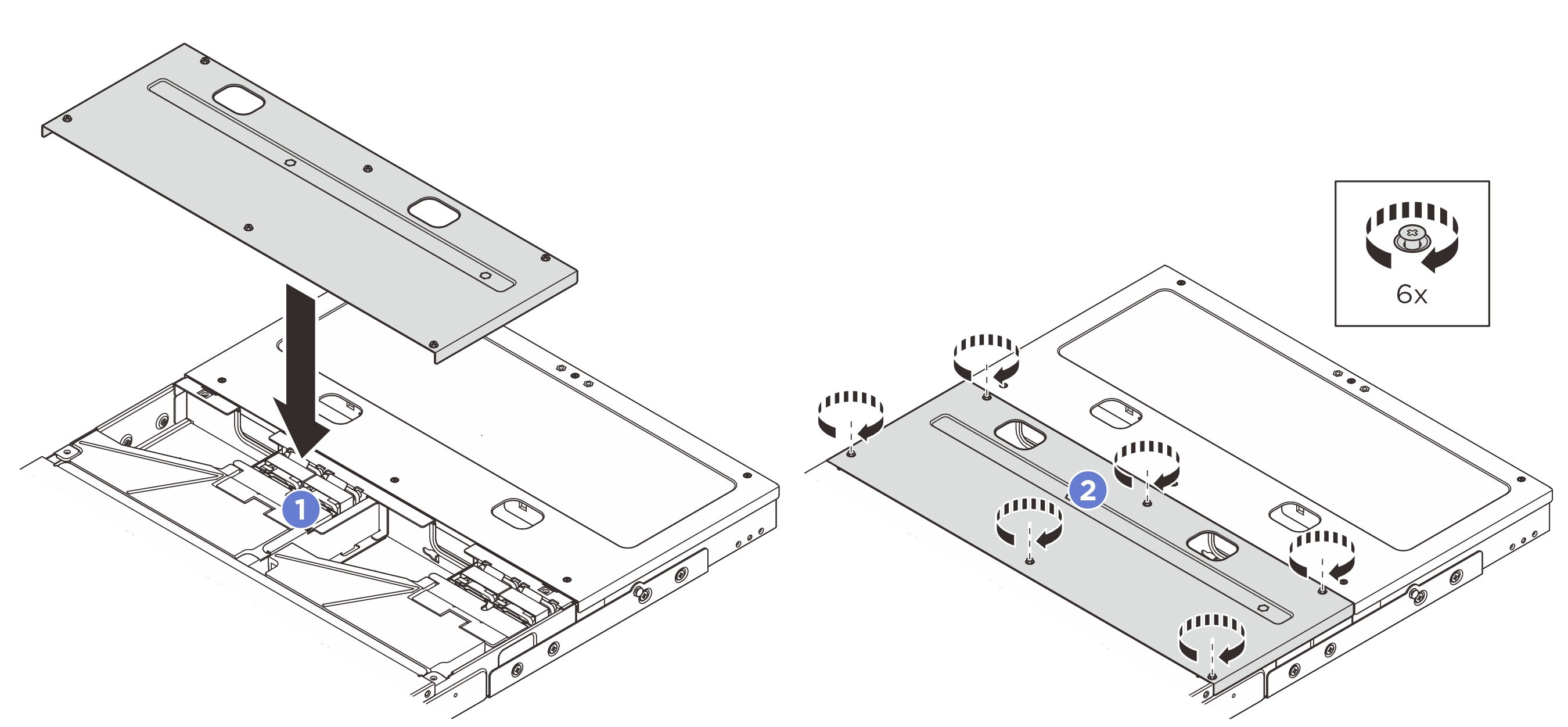

Instale a tampa superior central do gabinete 1U2N
Coloque a tampa superior central na parte superior do gabinete com os lados alinhados.
Aperte os seis parafusos prisioneiros para prender a tampa superior central.Figura 1. Instalando a tampa superior central do gabinete 1U2N

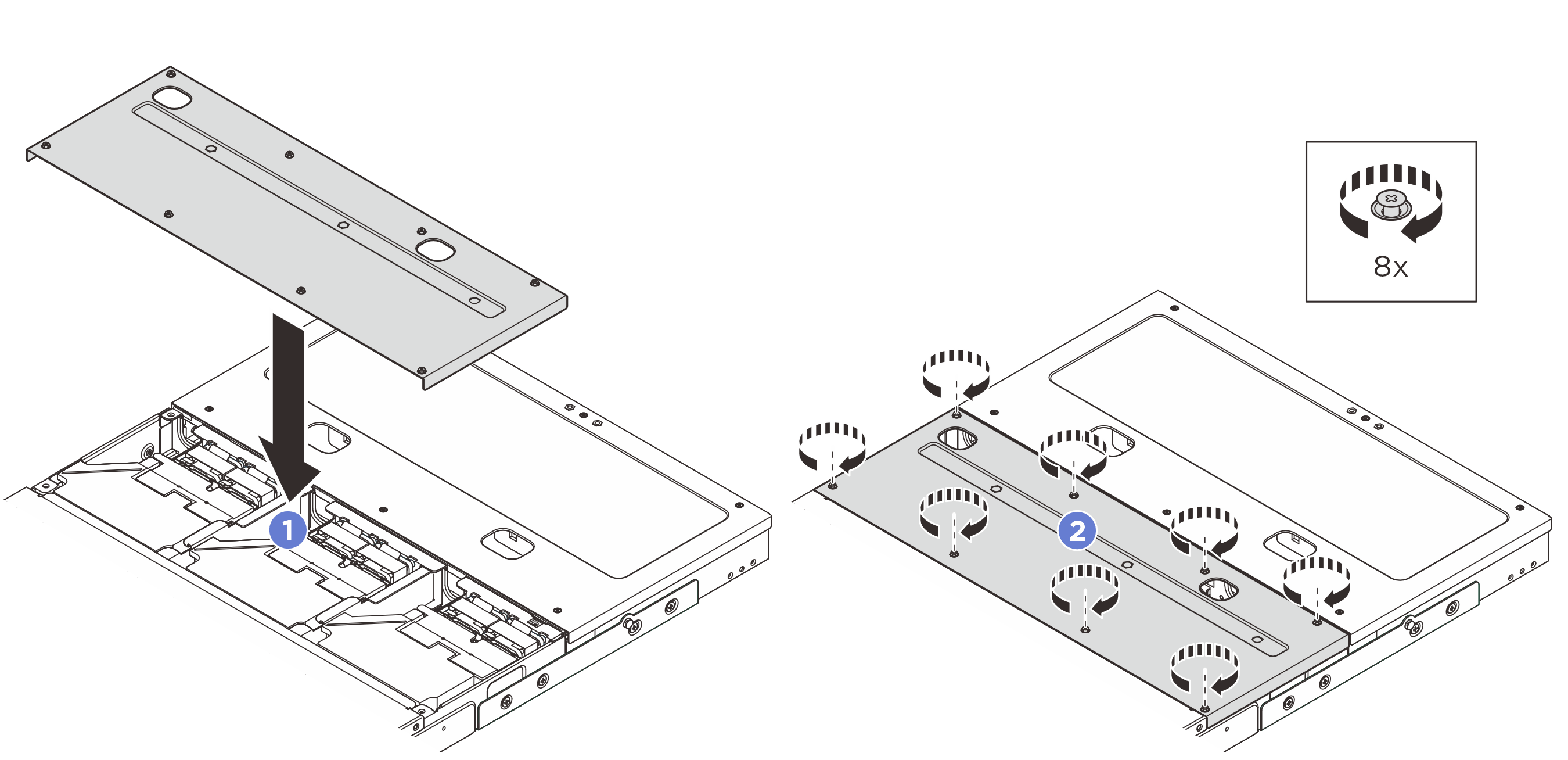

Instale a tampa superior central do gabinete 1U3N
- Coloque a tampa superior central na parte superior do gabinete com os lados alinhados.
- Aperte os oito parafusos prisioneiros para prender a tampa superior central.Figura 2. Instalando a tampa superior central do gabinete 1U3N
Depois de concluir
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
- Instale o gabinete no rack. Consulte Instalar um nó no rack.
