Instalar um nó no rack

Siga as instruções nesta seção para instalar um nó no rack.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
R006
No weight on shelf
CUIDADO
Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.
Atenção
Nota
Para instalar um nó em um gabinete que já está no rack, comece em Instalar o nó no gabinete.

Instalar o gabinete no rack​

Procedimento

  1. Remova os trilhos internos dos trilhos intermediários.

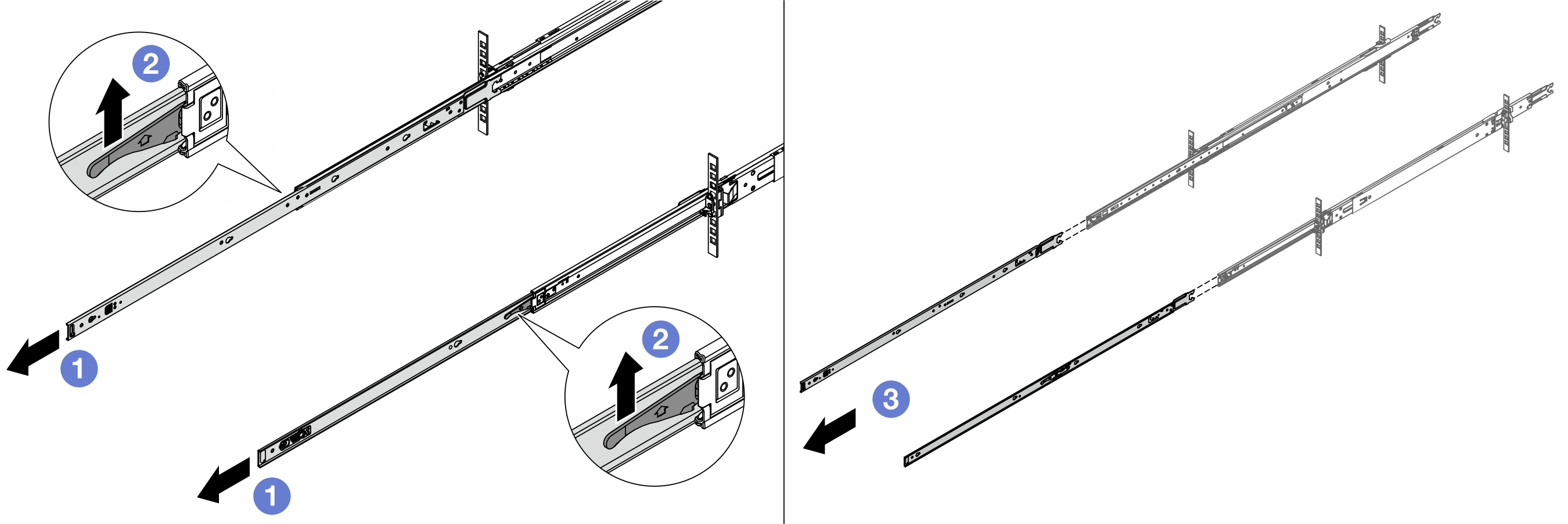

    Figura 1. Removendo os trilhos internos

    1. Estenda os trilhos internos.
    2. Levante as travas para desencaixar os trilhos internos dos intermediários.
    3. Remova os trilhos internos.

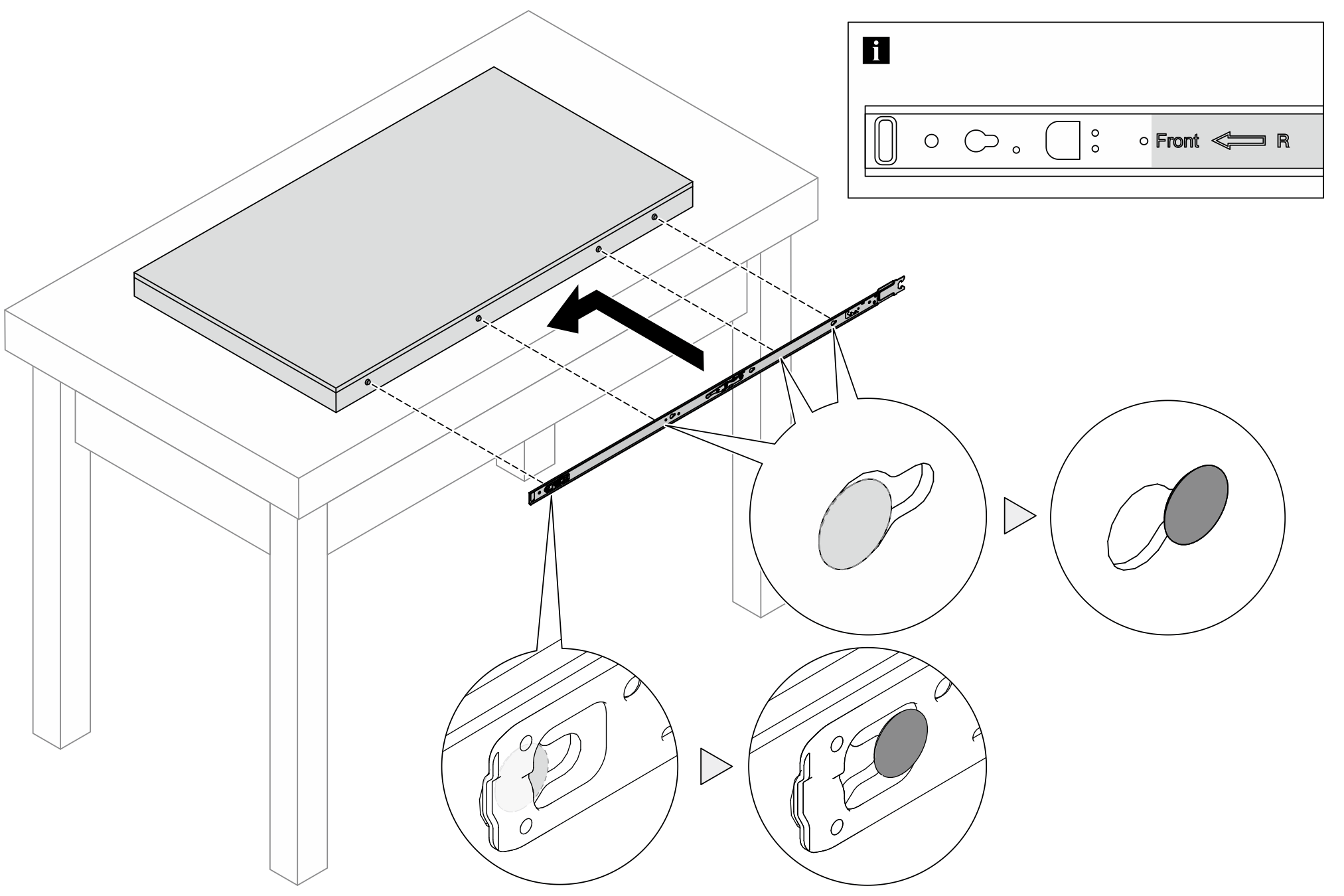

  2. Alinhe os slots no trilho interno com os pinos T correspondentes na lateral do servidor; em seguida, deslize o trilho interno para frente até que os pinos T travem no lugar.
    Nota

    1. Certifique-se de que a marca "Front" esteja sempre voltada para a frente ao montar os trilhos internos no servidor.

    2. As marcas "L" e "R" indicam os lados esquerdo e direito dos trilhos.

    Figura 2. Instalando um trilho interno no servidor

  3. Repita a etapa anterior para o outro trilho.
  4. Levante cuidadosamente o servidor com auxílio de três pessoas.
    CUIDADO
    Três pessoas devem levantar o servidor segurando os 1 pontos de elevação.
    Figura 3. Levantando o servidor

  5. Instale o servidor no rack. Alinhe as duas extremidades traseiras dos trilhos internos com as aberturas nos trilhos intermediários e certifique-se de que os dois pares de trilhos encaixem corretamente.
    Nota
    Antes de instalar os trilhos internos nos intermediários, certifique-se de que os retentores de esferas em ambos os lados alcancem a posição mais externa. Se os retentores não estiverem em boa posição, deslize-os para a frente até que parem.

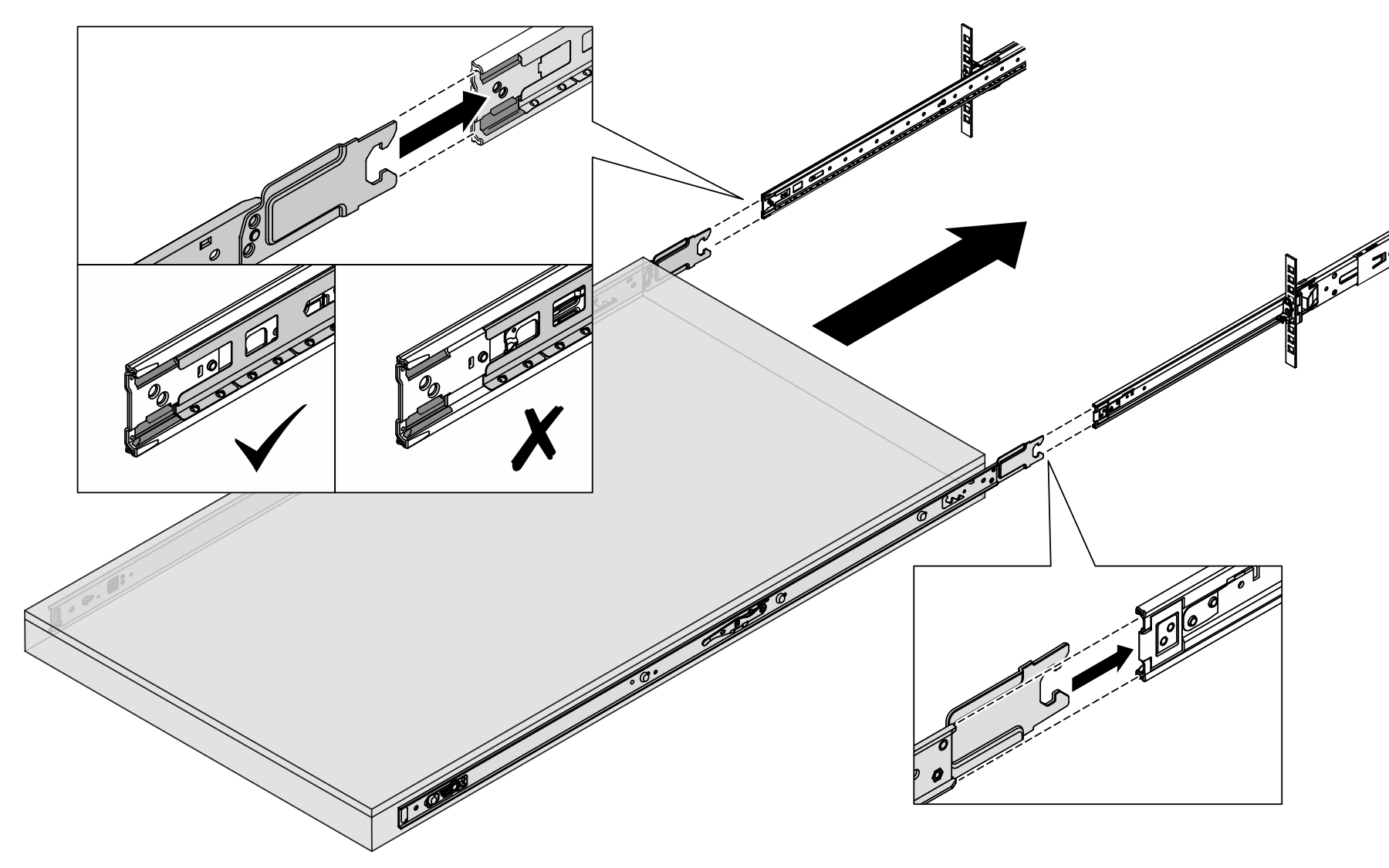

    Figura 4. Instalando o servidor

  6. Levante as travas para continuar a deslizar o servidor para dentro.

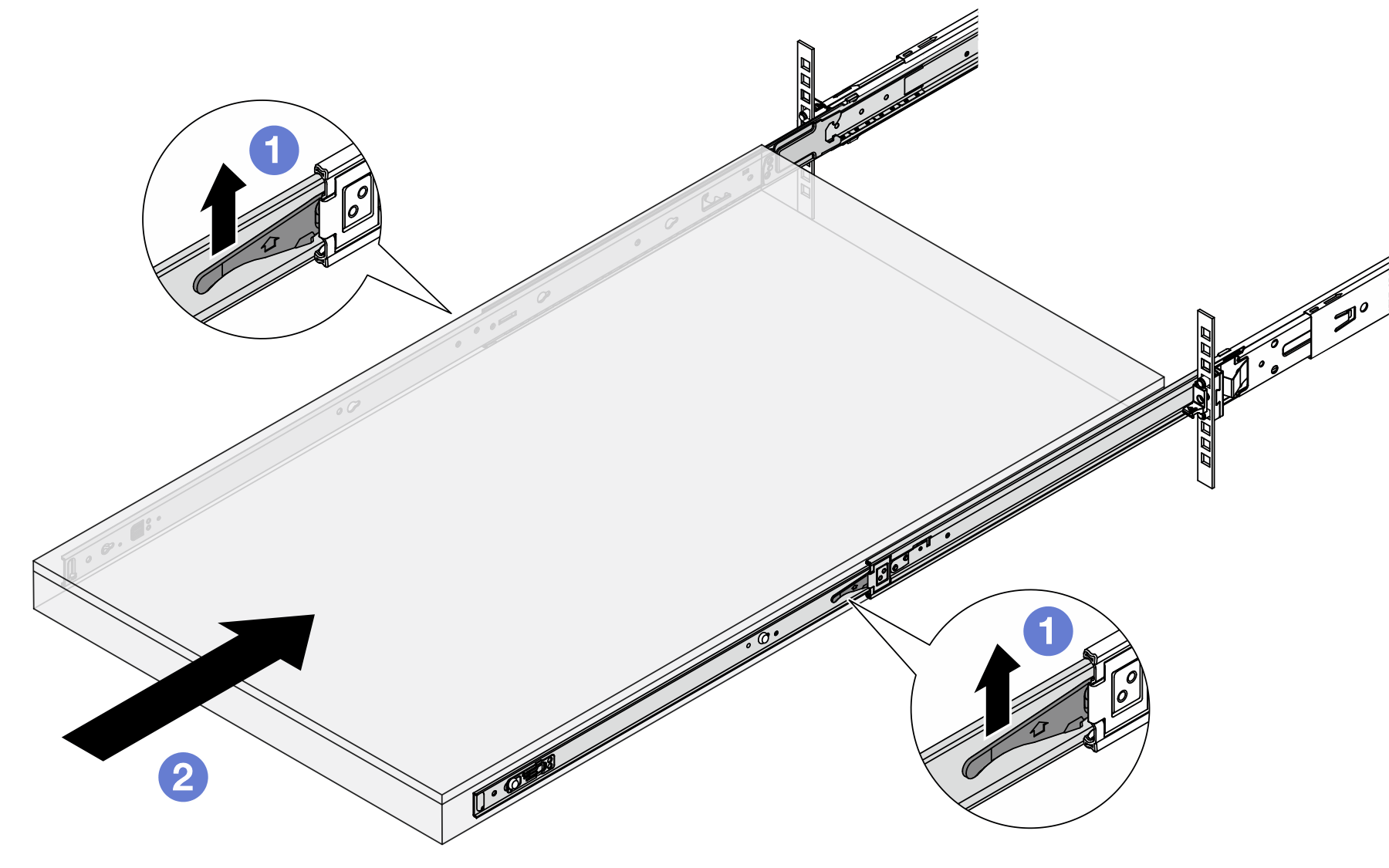

    Figura 5. Travas de bloqueio

    1. Levante as travas de bloqueio em ambos os lados.
    2. Empurre o servidor até que as duas travas se travem na posição com um clique.
  7. Prenda o servidor no rack.
    1. Fixe o servidor na parte frontal do rack. Aperte os dois parafusos localizados nas travas do rack.

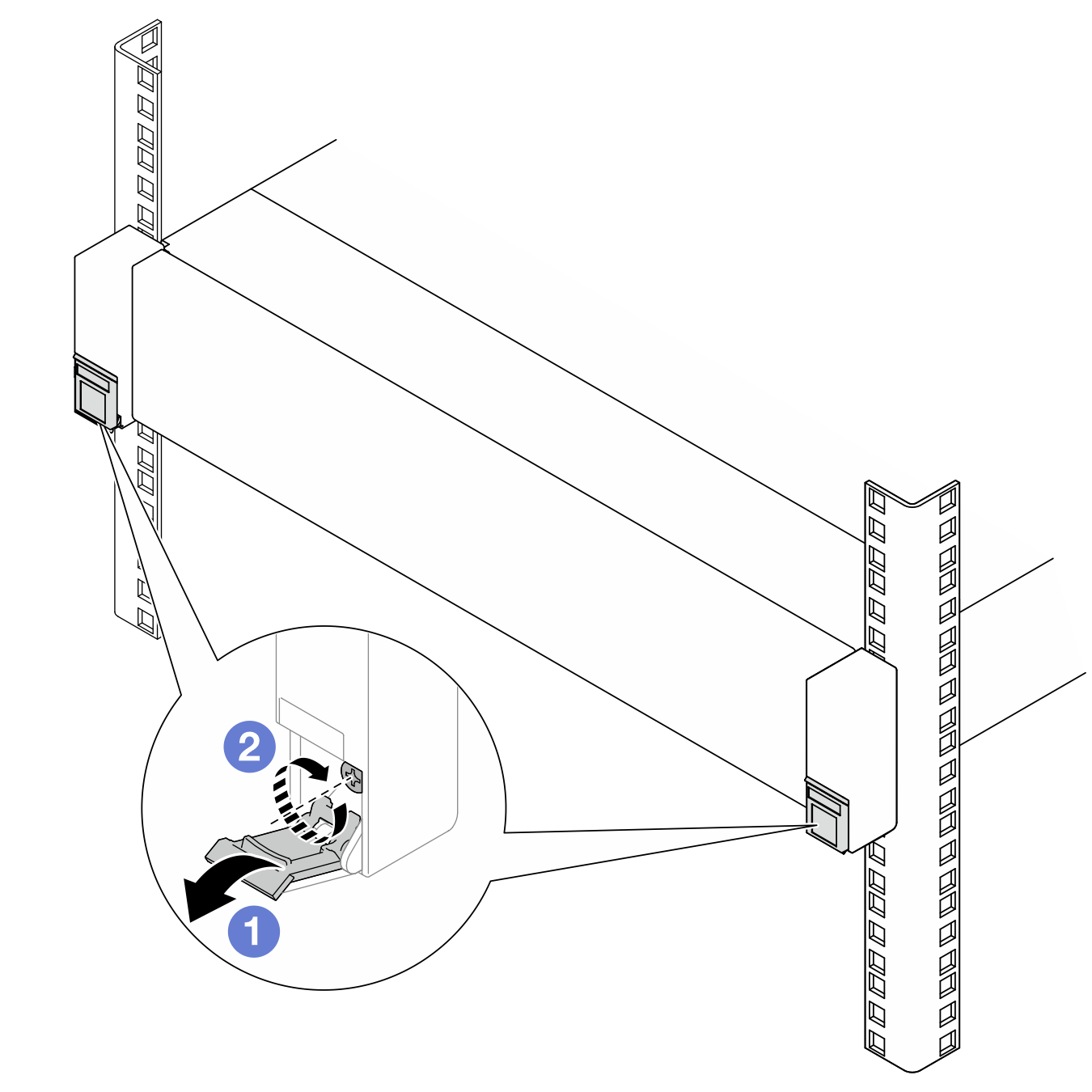

      Figura 6. Fixando o servidor na parte frontal do rack

      • Vire para baixo as tampas nas travas do rack.
      • Aperte os parafusos para prender o servidor.

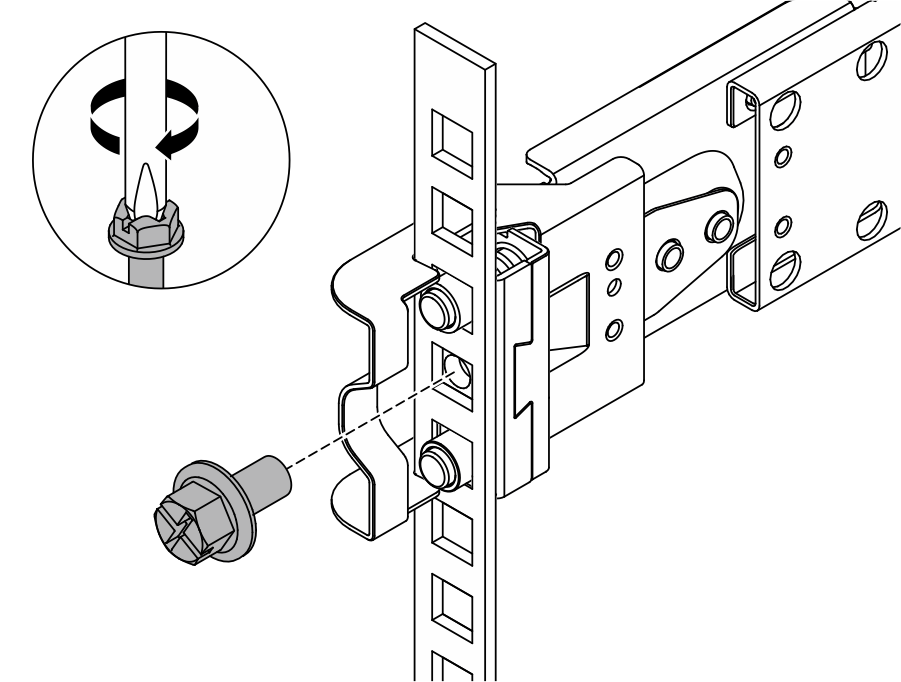

    2. (Opcional) Se o rack for enviado com servidores ou colocado em uma área sujeita à vibração, instale um parafuso M6 em cada um dos trilhos para prender o servidor na parte traseira do rack.
      Figura 7. Fixando o servidor na parte traseira do rack

Instalar o nó no gabinete​

Procedimento

  1. Faça as preparações para essa tarefa.
    1. Ao instalar o nó no gabinete pela primeira vez, prossiga para as seguintes etapas:
    2. Remova a cobertura do ventilador de montagem em desktop do nó. Consulte Instalar uma cobertura do ventilador.
    3. Remova o módulo do ventilador do nó. Consulte Instalar um módulo de ventilador. Caso contrário, pode interferir com a parte superior do gabinete.
    4. Instale uma cobertura do ventilador para montagem em rack no nó. Consulte Instalar uma cobertura do ventilador (montagem em rack).
  2. Se o nó não tiver sido instalado anteriormente no gabinete, antes de instalar o nó no gabinete, altere o tipo de máquina para operação adequada. Consulte Alterar o tipo de máquina para operar em um gabinete (apenas para técnico treinado).
  3. Se um filtro de nó estiver instalado no compartimento de nó, remova-o primeiro.
    1. Solte os dois parafusos que fixam o preenchimento do nó.
    2. Remova o preenchimento do nó do compartimento. Mantenha o preenchimento do nó em um local seguro para uso futuro.

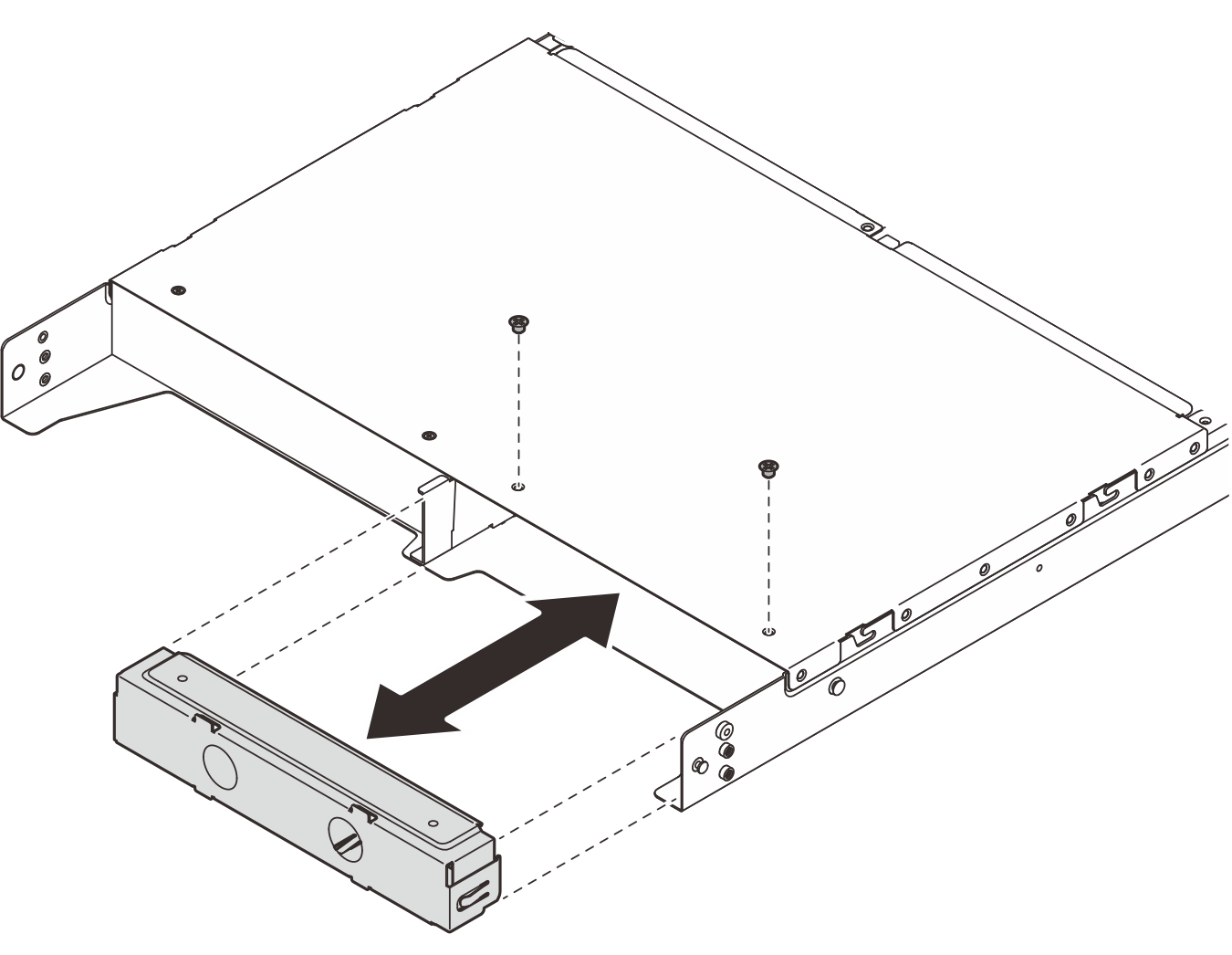

    Figura 8. Removendo o preenchimento do nó

  4. Deslize o nó no compartimento até encaixá-lo no lugar.
    Figura 9. Instalando o nó

  5. (Opcional) Se o gabinete tiver apenas um nó instalado, instale um preenchimento do nó no compartimento vago.
    1. Insira o preenchimento do nó no compartimento.
    2. Fixe o preenchimento do nó com dois parafusos.
    Figura 10. Instalando o preenchimento do nó

  6. Conecte todos os cabos ao nó. Para o cabo de alimentação do adaptador de energia, vá para a etapa 2 na seção Instalar um adaptador de energia (montagem em rack).
    Nota
    Para obter mais detalhes sobre o roteamento de cabos, consulte Guia de roteamento de cabos internos do gabinete ThinkEdge SE100.

Depois de concluir

  1. Instale o defletor de ar. Consulte Instalar o defletor de ar.
  2. Instale a tampa superior central. Consulte Instalar a tampa superior central.
  3. (Se aplicável) Instale a barra transversal no gabinete. Consulte a etapa 3 em Instalar um adaptador de energia (montagem em rack).
  4. Se aplicável, instale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
  5. Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Instalar o suporte de remessa no gabinete​

Atenção
Quando o suporte de remessa estiver instalado, os conectores na parte frontal do servidor não estarão acessíveis. Conclua o seguinte procedimento antes de instalar o suporte de remessa:

  1. Conecte todos os cabos externos necessários ao nó.

  2. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.

Procedimento

  1. Pressione os parafusos prisioneiros na lateral do suporte de remessa, conforme ilustrado; em seguida, empurre o suporte de remessa em direção ao gabinete até que ele esteja firmemente encaixado.

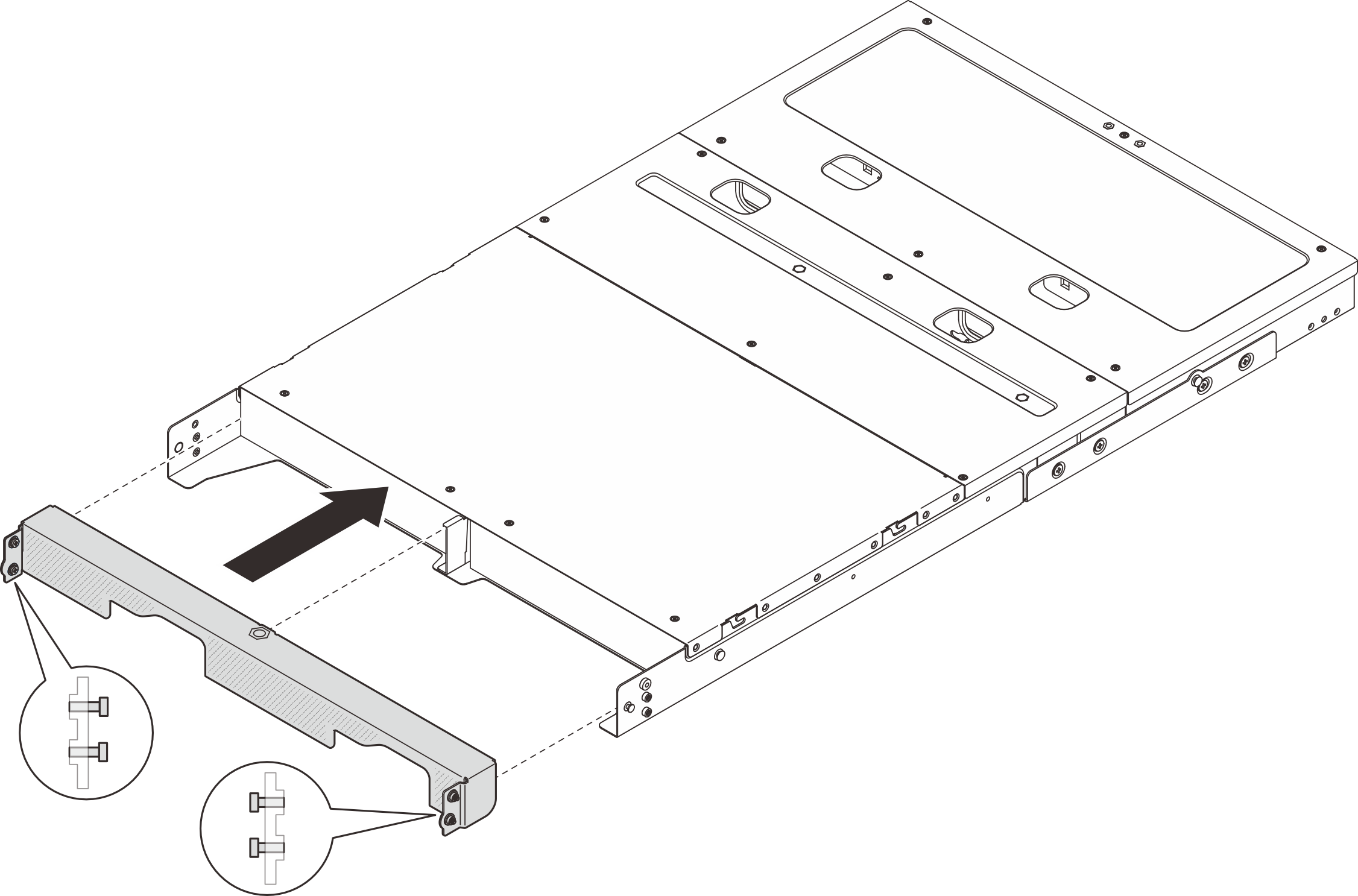

    Figura 11. Instalando o suporte de remessa

  2. Prenda os quatro parafusos prisioneiros em ambos os lados do suporte de remessa.

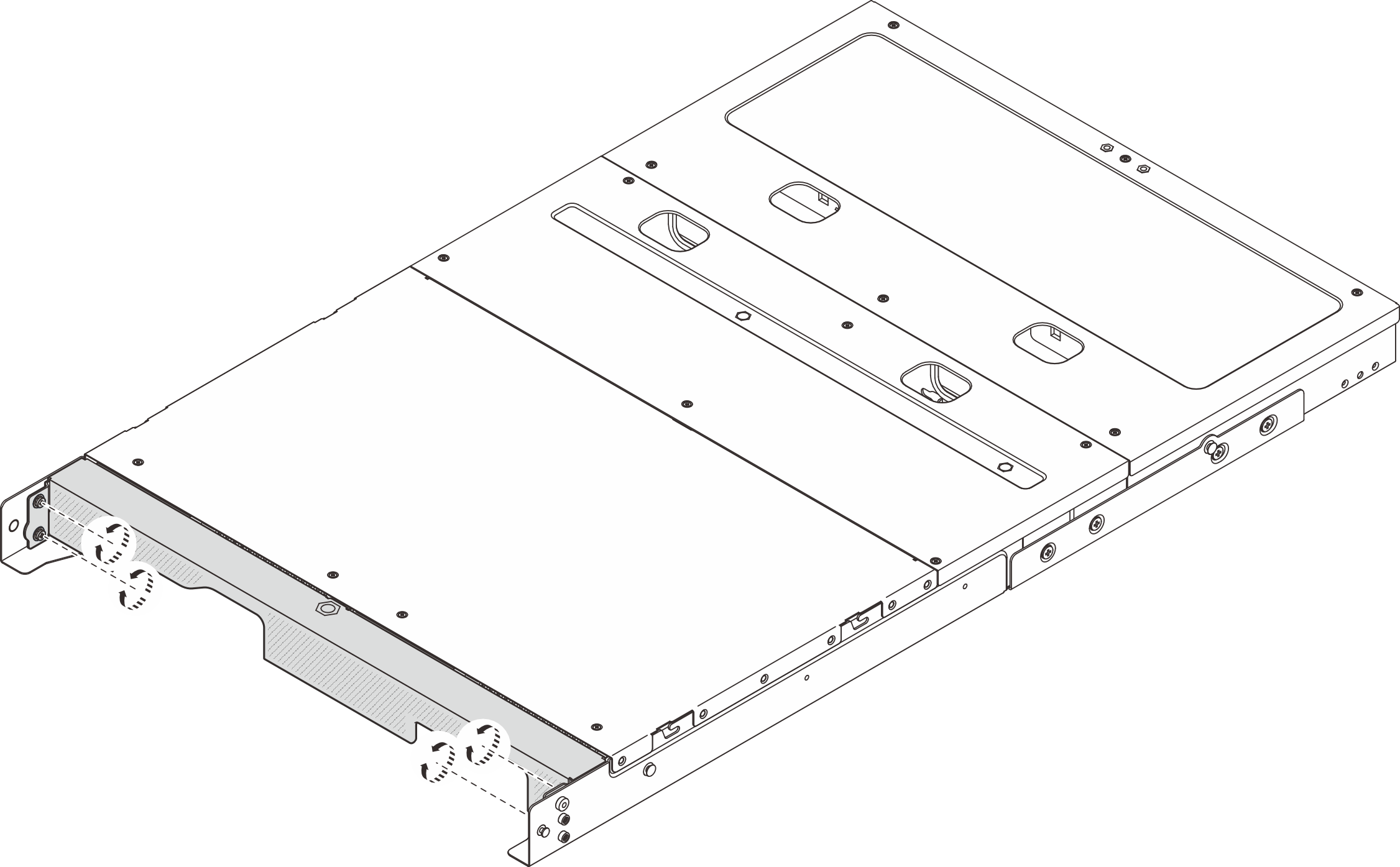

    Figura 12. Apertando os parafusos
